Ang pagkuha ng imprastraktura para sa mga malalayong site ay nagdudulot ng malubhang hamon sa engineering. Dapat mong balansehin ang bilis ng pag-deploy, napakalaking kapasidad ng pagkarga, at mapaghamong mga limitasyon sa heograpiya. Ang mga karaniwang kongkretong span ay nangangailangan ng mga buwan upang mabuo at magaling. Ang mga tradisyunal na pansamantalang tulay ay madalas na bumabaluktot sa ilalim ng mabibigat na kargamento sa industriya. Upang malutas ito, tinitingnan ng mga inhinyero ang moderno, mataas na kapasidad na ebolusyon ng klasikong modular steel bridge. Ang mga tagagawa ay partikular na nagdidisenyo ng mga matatag na sistemang ito para sa mabigat na tungkuling komersyal at sibil na aplikasyon. Tinutulay nila ang agwat sa pagitan ng mabilis na pag-deploy ng emergency at permanenteng lakas ng istruktura. Ang gabay na ito ay nagbibigay sa mga inhinyero, opisyal ng pagkuha, at mga tagapamahala ng proyekto ng isang praktikal na balangkas ng pagsusuri. Matutuklasan mo ang mga pangunahing diskarte sa pag-deploy, tumpak na mga kakayahan sa istruktura, at mga kritikal na panganib sa pagpapatupad. Ipapaliwanag namin kung paano pinangangasiwaan ng Compact 200 Bailey Bridge ang mga kumplikadong pangangailangan sa pagtawid. Gamit ang kaalamang ito, maaari mong kumpiyansa na matukoy kung ang modular system na ito ay akma sa iyong eksaktong mga kinakailangan sa site.

Mga Pangunahing Takeaway

• Gumagamit ang Compact 200 (C200) Bailey Bridge ng 3.048m (10ft) na haba ng panel na may tumaas na taas ng panel na 2.134m (7ft), na nag-aalok ng mas mataas na kapasidad ng paggugupit at pagbaluktot kaysa sa karaniwang CB100.
• Mabisa itong gumagana bilang isang heavy duty Bailey bridge, na may kakayahang suportahan ang mga karaniwang highway load (hal., AASHTO HL-93, HS20-44) para sa single o double-lane na configuration.
• Ang mga pangunahing aplikasyon ay sumasaklaw sa pang-emerhensiyang tulong, koneksyon sa imprastraktura sa kanayunan, at pansamantalang pag-access para sa mabibigat na konstruksyon ng sibil o mga operasyon ng pagmimina.
• Ang matagumpay na pagpapatupad ay nangangailangan ng maingat na pag-vetting ng supplier batay sa steel traceability, galvanization standards, at na-verify na load-testing certifications.

The Engineering Mechanics: What Makes It a Compact 200?

Istruktural na Kahulugan

Dapat mong maunawaan ang core anatomy upang pahalagahan ang modular system na ito. Ang disenyo ay umaasa sa magkakaugnay, standardized na mga bahagi. Ang mga truss panel ay nagsisilbing pangunahing load-bearing web sa mga gilid ng tulay. Ang mga transom ay sumasaklaw sa lapad nang pahalang upang ipamahagi ang mga structural load. Ang mga stringer ay tumatakbo nang pahaba sa mga transom. Sa wakas, ang mga matibay na decking plate ay bumubuo sa aktwal na ibabaw ng pagmamaneho. Binubuo ng mga crew ang lahat gamit ang precision-machined steel pin. Ang pin-jointed modular system na ito ay ganap na nag-aalis ng field welding. I-align lang ng iyong mga field team ang mga bahagi at i-drive ang mga pin pauwi. Binabago nito ang kumplikadong konstruksyon ng tulay sa isang lubos na nasusukat na proseso ng pagpupulong.

C200 kumpara sa CB100

Nalilito ng maraming tao ang mga legacy na modular bridge sa mga modernong pag-ulit. Ang orihinal na sistema ng CB100 ay nagsilbi nang maayos ngunit may mga limitasyon. Ang C200 ay lubhang nagpapabuti sa mas lumang framework na iyon. Ang pangunahing pag-upgrade ay nasa geometry. Nagtatampok ang CB100 ng 1.524m panel height. Itinulak ng C200 ang taas ng panel na ito sa 2.134m. Gumagamit din ito ng mas makapal na mga profile ng bakal sa itaas at ibabang mga chord. Ang dagdag na lalim na ito ay lumilikha ng mas matigas na salo. Ito ay lubhang binabawasan ang mid-span deflection sa mahabang gaps. Maaari mong maabot ang mas malalawak na ilog nang ligtas dahil ang mas malalalim na panel ay lumalaban sa mga puwersa ng baluktot.

Structural Comparison Chart

Detalye	Legacy CB100	Modern C200
Haba ng Panel	3.048m (10ft)	3.048m (10ft)
Taas ng Panel	1.524m (5ft)	2.134m (7ft)
Paglaban sa pagpapalihis	Katamtaman	Pambihirang Mataas
Pangunahing Aplikasyon	Banayad hanggang Katamtamang Pansamantalang Pag-access	Mabigat na Sibil, Pagmimina, at Permanenteng Ruta

Flexibility ng Configuration

Dynamic na mga scale ng integridad ng istruktura batay sa pattern ng iyong pagpupulong. Ang mga inhinyero ay hindi nagdidisenyo ng isang solong static na tulay. Tinutukoy nila ang mga configuration upang matugunan ang eksaktong mga ratio ng span-to-load. Inilalarawan ng kombensiyon ng pagbibigay ng pangalan ang bilang ng mga katabing trusses at patayong kuwento. Gumagamit ang Single-Single (SS) ng isang panel row bawat gilid. Ang Double-Single (DS) ay naglalagay ng dalawang panel na magkatabi. Para sa malalaking span, maaari kang tumukoy ng Triple-Double (TD) na configuration. Maaari mo ring i-bolt ang mabibigat na steel chord reinforcement sa itaas at ibaba ng mga panel. Ang mga reinforcement na ito ay nagpapataas ng kapasidad ng pagbaluktot nang hindi nagdaragdag ng buong karagdagang mga hilera. Binibigyang-daan ka ng scaling na ito na i-customize ang tulay nang perpekto para sa inaasahang trapiko.

Pangunahing Pamantayan sa Pagsusuri para sa Heavy Duty Bailey Bridges

Mga Kapasidad sa Pag-load at Mga Pamantayan sa Pagsunod

Hinihiling ng mga inhinyero ang mahigpit na pagsunod sa code bago pahintulutan ang imprastraktura. Ang isang modernong mabigat na tungkulin na tulay ng Bailey ay nakaayon sa mahigpit na internasyonal na mga code ng disenyo. Mahigpit na inhinyero ng mga tagagawa ang mga istrukturang ito upang matugunan ang mga alituntunin ng Eurocode. Sumusunod din sila sa British Standards tulad ng BS5400 at American AASHTO HL-93 na pamantayan. Tinitiyak ng pagtugon sa mga pamantayang ito ang kaligtasan ng publiko at pagiging maaasahan ng istruktura.

Ang mga tulay na ito ay madaling tumanggap ng matinding kargamento. Maaari mong i-configure ang mga ito upang mahawakan ang 40-toneladang komersyal na mga trak o 120-tonelada na sinusubaybayang mining excavator. Gayunpaman, ang maximum na kapasidad ay ganap na umaasa sa iyong partikular na haba ng span at pagsasaayos ng truss. Ang isang maikling 20-meter na agwat ay madaling sumusuporta sa mabibigat na kagamitan gamit ang isang simpleng double-truss na layout. Kung palawigin mo ang parehong puwang sa 50 metro, ang mga bending moment ay dumarami. Dapat kang magdagdag ng higit pang mga truss row at reinforcing chords para ligtas na mapanatili ang orihinal na 120-toneladang kapasidad. Ang mga inhinyero ay umaasa sa napakadetalyadong load-testing chart upang mahanap ang eksaktong configuration na kailangan.

Mga Detalye ng Materyal at Katatagan

Ang grado ng bakal ay nagdidikta ng sukdulang tagumpay ng iyong pagtawid. Ang mga modernong bahagi ay nangangailangan ng mataas na ani ng structural steel upang gumana nang ligtas. Karaniwang pinepeke ng mga pabrika ang mga panel na ito mula sa mga marka ng bakal na Q345B, Q390, o Q460. Ang mga matatag na haluang ito ay sumisipsip ng napakalawak na dynamic na stress nang walang pag-crack. Hinahayaan nila ang tulay na bahagyang baluktot sa ilalim ng mabigat na paggalaw ng sasakyan at maibalik nang perpekto sa lugar.

Ang proteksyon sa kaagnasan ay direktang nakakaapekto sa haba ng buhay ng proyekto. Ang karaniwang pagpipinta ng istruktura ay nag-aalok ng opsyon na angkop sa badyet. Gumagana ito nang maayos para sa pansamantalang pag-access sa konstruksiyon o mabilis na pag-deploy ng militar kung saan hindi gaanong mahalaga ang pangmatagalang pagkakalantad. Ang hot-dip galvanization ay nagsisilbing gold standard para sa pangmatagalan o permanenteng paggamit. Ang proseso ng galvanizing ay nagbubuklod ng makapal na zinc layer nang direkta sa high-yield na bakal. Pinipigilan nito ang kalawang kahit na sa mahalumigmig, baybayin, o lubhang kinakaing unti-unti na mga kapaligiran. Ang wastong galvanization ay nagsisiguro na ang bakal ay nagpapanatili ng pinakamataas na lakas ng ani nito sa loob ng mga dekada.

Kung saan Karaniwang Na-deploy ang Compact 200

Malayong Mabigat na Pag-access sa Sibil at Pagmimina

Ang mga operator ng pagmimina at mga kontratista ng sibil ay nahaharap sa napakalaking mga hadlang sa logistik. Kadalasan kailangan nilang ilipat ang mga excavator, loader, at fully loaded na dump truck sa hindi sinusuportahang terrain. Ang mga ilog at malalim na bangin ay madalas na humaharang sa pag-access sa mga pinagkakakitaang ore veins o mga bagong dam site. Ang mga karaniwang kalsada ay hindi umiiral sa mga zone na ito.

Ang pag-deploy ng modular system na ito ay malulutas kaagad ang problema sa pag-access. Pinaliit ng mabilis na pagpupulong ang mamahaling downtime ng site. Mabilis na inilunsad ng mga tauhan ang tulay, na nagpapahintulot sa mga mining truck na magsimulang maghakot ng mga linggo nang mas maaga sa iskedyul. Ang kahanga-hangang lakas ng paggugupit ay madaling humawak ng paulit-ulit, mabibigat na dynamic na pagkarga. Habang tumatawid ang malalaking dump truck araw-araw, sinisipsip ng reinforced steel panel ang mga agresibong vibrations nang walang structural fatigue.

Emergency Relief at Disaster Recovery

Ang mga likas na sakuna ay agresibong sumisira sa umiiral na imprastraktura. Ang mga baha ay nagdudulot ng matinding paghuhugas. Ang mga lindol ay gumuho ng mga mas lumang semento at bakal na tulay. Kapag nabigo ang mahahalagang rutang ito, ganap na humihinto ang mga supply chain. Ang mga rescue team ay hindi makakapaghatid ng gamot, pagkain, o kagamitan sa muling pagtatayo sa mga nakahiwalay na rehiyon.

Ang containerized na pagpapadala ay nagbibigay-daan para sa mabilis na pagpapakilos. Maaaring ikarga ng mga awtoridad ang mga bahagi ng tulay sa mga karaniwang trak at ipadala agad ang mga ito sa disaster zone. Kapag nasa site, mabilis na tipunin ng mga dalubhasang koponan ang istraktura. Maaari pa nilang itayo ito nang walang mabigat na pag-access sa crane kung kinakailangan. Gamit ang mga pangunahing roller at manu-manong paggawa, ligtas na itinutulak ng mga koponan ang tulay sa baha na puwang. Ibinabalik nito ang mga kritikal na supply chain sa mga araw sa halip na mga taon.

Permanenteng imprastraktura sa kanayunan

Ang mga umuunlad na munisipalidad ay madalas na nakikipagpunyagi sa matinding paghihigpit sa badyet. Kailangang-kailangan nila ng maaasahang pagtawid sa ilog upang ikonekta ang mga magsasaka sa kanayunan sa mga pamilihan sa lunsod. Sa kasamaang palad, kulang sila ng kapital na kinakailangan para sa custom-engineered, prestressed concrete bridges. Ang pagdidisenyo at pagbuhos ng isang pasadyang tulay ay lubos na nagpapahirap sa mga kita sa lokal na buwis.

Ang mga modular steel system ay nagbibigay ng isang mataas na matipid na pangmatagalang solusyon. Bumili ang mga munisipyo ng mga pre-engineered na bahagi sa halip na magbayad para sa mga natatanging disenyo ng arkitektura. Ito ay nagsa-standardize sa proseso ng konstruksiyon at inaalis ang mga mamahaling pagkaantala sa engineering. Kapag maayos na na-galvanized at napanatili, ipinagmamalaki ng mga istrukturang ito ang habang-buhay na higit sa 50 taon. Nag-aalok sila ng mga rural na komunidad ng matatag, permanenteng highway na link nang walang napakalaking paunang pinansiyal na pasanin.

Mga Katotohanan sa Pagpapatupad, Logistics, at Mga Panganib sa Pagpapatupad

Pagpapadala at Footprint

Dapat mong kilalanin ang mga realidad ng logistik bago bumili ng mga bahagi ng tulay. Sa kabutihang palad, idinisenyo ng mga inhinyero ang C200 na partikular para sa karaniwang mga pandaigdigang network ng kargamento. Ang mga sukat ng panel at hardware ay madaling naka-pack sa karaniwang 20ft o 40ft ISO shipping container. Ang standardisasyong ito ay nagpapanatili sa mga internasyonal na gastos sa kargamento na mapapamahalaan at mahuhulaan.

Ang pagtatantya sa dami ng container ay nakakatulong sa pag-streamline ng mga paghahatid sa site. Bilang pangkalahatang tuntunin, ang isang solong 40ft na lalagyan ay naglalaman ng humigit-kumulang 12 hanggang 15 linear na metro ng isang karaniwang tulay na may iisang lane. Pabagu-bago ang footprint na ito batay sa iyong structural configuration. Ang isang mas mabigat na Triple-Double bridge ay nangangailangan ng mas maraming bakal bawat metro, na makabuluhang binabawasan ang haba ng span na maaari mong kasya sa loob ng isang kahon. Ang mga tagapamahala ng proyekto ay dapat na malapit na makipag-ugnayan sa mga supplier upang maisagawa nang tama ang mga pagdating ng container sa lugar ng trabaho.

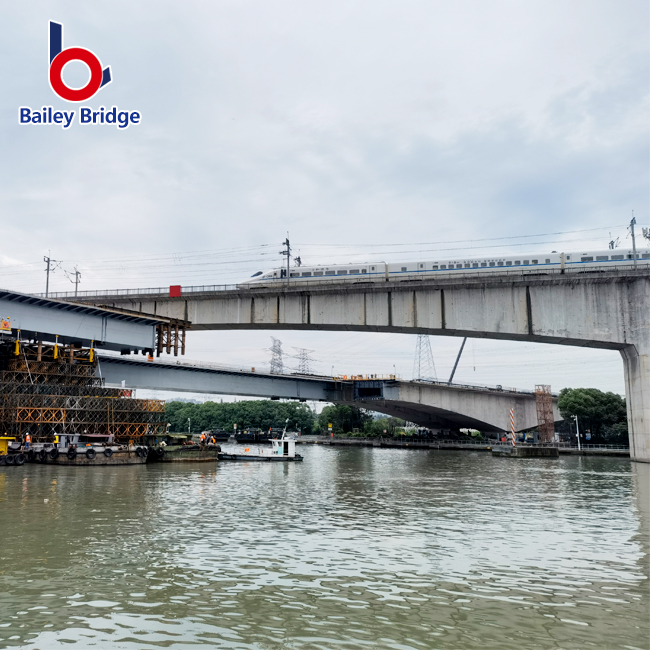

Ang Paraan ng Paglulunsad ng Cantilever

Ang mga paraan ng pag-install ay nagtatakda ng sistemang ito bukod sa mga maginoo na tulay. Bihirang kailangan mo ng maling gawa o plantsa sa ilog sa ibaba. Sa halip, ginagamit ng mga field crew ang paraan ng paglulunsad ng cantilever. Ang mapanlikhang prosesong ito ay nagpapanatili sa lahat ng manggagawa at kagamitan na ligtas sa tuyong lupa.

1. Assemble the Launching Nose: Gumagawa ang mga crew ng magaan na skeleton frame gamit ang mga standard na panel sa harap ng tulay. Ang ilong na ito ay nagsisilbing gabay.
2. Magdagdag ng mga Counterweight: Ang mga manggagawa ay nagsasalansan ng karagdagang bakal o mabibigat na kagamitan sa likuran ng tulay upang patatagin ito.
3. Roll the Structure: Gumagamit ang mga team ng mga espesyal na rocking roller upang itulak nang dahan-dahan ang buong tulay sa puwang.
4. Land and Dismantle: Ang magaan na ilong ay dumapo muna sa malayong pampang. Pagkatapos ay itulak ng mga tauhan ang pangunahing tulay, alisin ang ilong, at i-jack ang tulay pababa sa mga bearings nito.

Ang pamamaraang ito ay nagpapabilis nang husto sa pagtatayo. Pinoprotektahan nito ang lokal na ecosystem ng ilog mula sa mabibigat na makinarya at inaalis ang mga panganib ng pagtatrabaho sa ibabaw ng bukas na tubig.

Pagbabawas ng Panganib: Paghahanda ng Site at Ground Engineering

Ang tulay mismo ay bihirang mabigo. Ang pinakakaraniwang punto ng pagkabigo ay nakasalalay sa integridad ng abutment. Ang isang mataas na kapasidad na steel truss ay kasing lakas lamang ng pundasyon sa ilalim nito. Kung ang lupa ay lumipat, ang tulay sa kalaunan ay babagsak o babagsak.

Dapat mong unahin ang malawak na paghahanda sa site. Huwag ipagpalagay na ang tabing-ilog ay kayang suportahan ang isang kargadong 100-toneladang mining truck. Dapat kang mag-utos ng komprehensibong geotechnical survey. Sinusuri ng mga inhinyero ang lupa upang matiyak na nagtataglay ito ng kinakailangang kapasidad ng tindig. Ang mga bakal na base plate ay nagpapatupad ng napakalaking puro load sa apat na sulok ng tulay. Kung ang lupa ay masyadong mahina, dapat kang gumawa ng reinforced concrete abutment o magmaneho ng malalim na mga tambak na bakal upang masiguro ang pundasyon.

Logic ng Shortlisting: Paano I-vet ang isang Compact 200 Supplier

Hindi lahat ng modular bridge manufacturer ay naghahatid ng parehong kalidad. Ang pag-sourcing ng mga hindi magandang ginawang bahagi ay nagpapakilala ng mga sakuna na panganib sa kaligtasan. Dapat mong suriin nang husto ang mga vendor gamit ang layunin ng pamantayan sa engineering.

• Pag-verify ng Sertipikasyon: Tumingin nang higit pa sa pangunahing pagsunod sa ISO 9001. Dapat kang mangailangan ng mga tiyak, kinikilalang internasyonal na mga sertipikasyon ng welding. Humingi ng patunay ng mga pamantayan ng AWS D1.5 o EN 1090. Higit pa rito, nangangailangan ng mga independiyenteng ulat ng pagsubok ng third-party na nagpapatunay sa aktwal na lakas ng ani ng mga panel ng bakal.
• Mga Pagpapaubaya sa Paggawa: Ang mga mapagpapalit na bahagi ay hindi mapag-usapan. Gumagamit ang mga de-kalidad na pabrika ng robotic welding at tumpak na jigs. Ang hindi magandang pagpapaubaya sa pagmamanupaktura ay humahantong sa bahagyang mga hindi pagkakapantay-pantay ng pin-hole. Kapag ang mga butas ay hindi nakahanay sa lugar, ang mga tripulante ay hindi maaaring makapasok sa mga pin. Nagdudulot ito ng matinding pagkaantala sa pagtatayo at pinipilit ang mga mapanganib na pagbabago sa field.
• Suporta sa Engineering: Ang isang mapagkakatiwalaang vendor ay gumagawa ng higit pa sa barkong bakal. Gumaganap sila bilang iyong teknikal na kasosyo. Dapat silang magbigay ng mga chart ng pagkarga na partikular sa site, mga detalyadong guhit sa pagtayo, at mga custom na kalkulasyon ng configuration. Kung ang isang vendor ay hindi makapagbigay ng mga modelo ng structural engineering para sa iyong eksaktong agwat at pagkarga, agad na i-disqualify ang mga ito.

Konklusyon

Ang Compact 200 Bailey Bridge ay nananatiling isang lubos na nabe-verify, nasusukat na solusyon para sa matinding pangangailangan sa pag-access. Matagumpay nitong ikinasal ang mabilis na modular deployment na may permanenteng integridad ng istruktura. Pagtulay man sa malalayong mga bangin sa pagmimina o muling pagkonekta sa mga komunidad na nasalanta ng sakuna, tinitiyak ng pin-jointed na disenyo ang maaasahang pagganap. Ang kumbinasyon ng high-yield steel at cantilever launching mechanics ay binabawasan ang parehong panganib at oras ng pag-install sa site.

Bago humiling ng mga pormal na panipi, dapat mong i-compile nang mabuti ang iyong partikular na mga parameter ng site. Sukatin ang iyong eksaktong lapad ng agwat. Tukuyin ang iyong maximum na inaasahang bigat ng sasakyan at dalas ng trapiko. Tukuyin ang iyong mga kinakailangan sa lane at suriin ang mga lokal na kondisyon sa kapaligiran. Ang pagpapakita ng data na ito sa isang na-verify na tagagawa ay nagsisiguro na inhinyero nila ang perpektong configuration para sa iyong proyekto. Ang mahigpit na paghahanda ay ginagarantiyahan ang isang ligtas, matibay, at lubos na mahusay na pag-deploy ng tulay.

FAQ

Q: Ano ang maximum span ng Compact 200 Bailey Bridge?

A: Karaniwan itong umaabot ng hanggang 60.96m (200ft) para sa isang malinaw na span na walang mga intermediate na pier. Gayunpaman, ang kapasidad ng pagkarga ay bumababa nang malaki sa maximum na haba. Dapat kang gumamit ng mas mabibigat, multi-row na mga configuration para mapanatili ang integridad ng istruktura sa malawak na gaps.

Q: Maaari bang magamit muli o ilipat ang isang Compact 200 na tulay?

A: Oo, ang pin-jointed modular na disenyo ay nagbibigay-daan para sa kumpletong pag-disassembly. Maaari mong kunin ang mga pin, sirain ang tulay sa mga pangunahing panel nito, at i-deploy ito sa isang ganap na bagong site. Ginagawa nitong lubos na cost-effective bilang isang magagamit muli na pansamantalang asset.

Q: Gaano katagal bago mag-assemble ng C200 bridge?

A: Ang oras ng pagpupulong ay lubos na nakadepende sa kabuuang haba, structural configuration, at karanasan ng crew. Ang karaniwang 30-meter single-lane na tulay ay kadalasang maaaring ilunsad sa loob ng 3 hanggang 7 araw. Ipinapalagay ng timeline na ito na mayroon kang wastong sinanay na crew at minimal na mabibigat na makinarya.

T: Ang C200 ba ay tugma sa orihinal na bahagi ng UK o US Bailey Bridge?

A: Dapat kang mag-ingat nang husto. Habang nagmula sa orihinal na disenyo, ang mga modernong pagpapaubaya at mga grado ng bakal ay nag-iiba ayon sa tagagawa. Ang pagsasama-sama ng mga bahagi mula sa iba"t ibang panahon o mga supplier ay delikado sa istruktura. Ang mga inhinyero sa pangkalahatan ay nagpapayo laban sa paghahalo ng mga bahagi nang walang mahigpit, independiyenteng pagsusuri sa engineering.
