Ang Bailey Bridges ay isang kamangha -manghang engineering ng digmaan ay naging modernong solusyon sa imprastraktura. Ang kanilang modular na disenyo, kakayahang umangkop, at kapasidad na nagdadala ng pag-load ay ginagawang isang mahalagang sangkap sa mga senaryo ng pagbuo ng tulay at sibilyan. Ang isang madalas at kritikal na mga inhinyero ng tanong, mga tagapamahala ng konstruksyon, at mga tagagawa ng desisyon ay: Ano ang maximum na tagal para sa isang tulay ng Bailey? Ang artikulong ito ay galugarin ang sagot nang malalim, habang sinusuri din ang mga prinsipyo ng disenyo, mga kadahilanan na nakakaapekto sa haba ng haba, at mga praktikal na aplikasyon na humuhubog sa pagganap ng mga tulay ng Bailey.

Pag -unawa sa konsepto ng Bailey Bridge

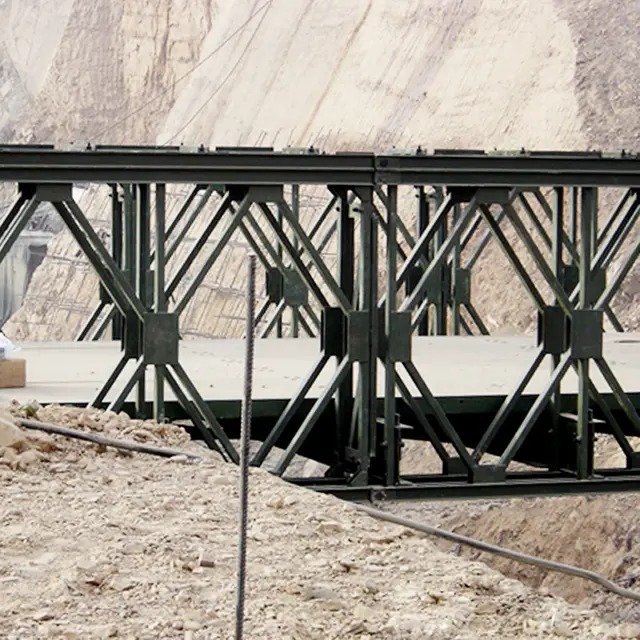

Ang isang Bailey Bridge ay isang uri ng portable, pre-gawa-gawa, tulay ng truss . Orihinal na dinisenyo noong World War II ng British engineer na si Donald Bailey, ang istraktura na ito ay inilaan para sa mabilis na pagpupulong nang hindi nangangailangan ng dalubhasang kagamitan. Sa paglipas ng panahon, ang disenyo ay umusbong sa iba't ibang mga pagsasaayos, kabilang ang mga solong-span, multi-span, at cantilever na mga uri , upang matugunan ang iba't ibang mga kahilingan sa heograpiya at logistic.

Ang henyo ng Bailey Bridge ay namamalagi sa modular panel system , na nagbibigay -daan sa scalability. Ang mga panel ay pinagsama -sama upang madagdagan ang lakas at haba, na ginagawang angkop ang tulay para sa isang malawak na hanay ng mga haba ng span, mula sa mga maikling pagtawid sa mga kanal ng kanal hanggang sa mas mahabang spans sa buong mga ilog at mga bangin.

Ngayon, ang Bailey Bridges ay malawakang ginagamit sa buong mundo, lalo na sa emergency relief, military logistics, at pag -unlad ng imprastraktura sa kanayunan.

Ang teoretikal kumpara sa praktikal na maximum na span

Ano ang pinakamahabang maaari mong mabatak ang isang tulay ng Bailey?

Sa teorya, ang maximum na span ng isang Bailey Bridge ay maaaring lumampas sa 60 metro (humigit-kumulang 200 talampakan) para sa isang pag-setup ng solong-span. Gayunpaman, ang aktwal na maximum na makakamit ay nakasalalay sa maraming mga variable kabilang ang:

• Pag -uuri ng pag -load (halimbawa, pedestrian, sasakyan, tangke ng militar)

• Pag-configure ng Truss (Single-Single, Double-Single, Double-Double, atbp.)

• Lakas ng materyal at uri ng kubyerta

• Mga kondisyon sa kapaligiran tulad ng pag -load ng hangin, pagkakaiba -iba ng temperatura, at aktibidad ng seismic

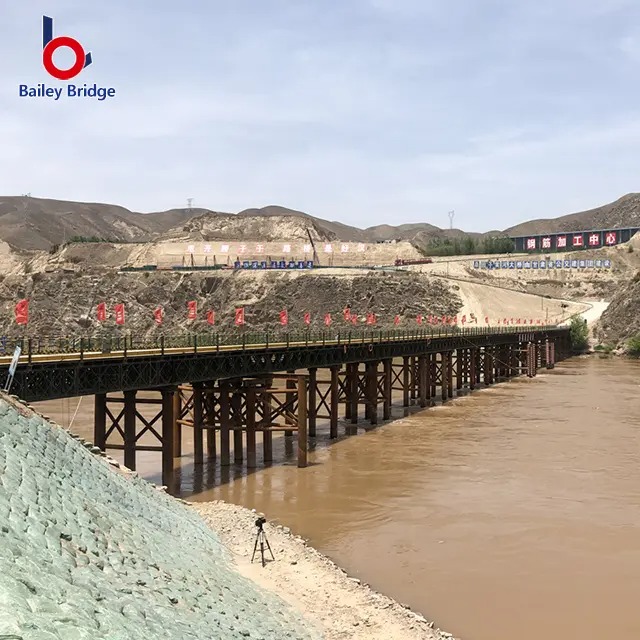

Praktikal, ang karamihan sa mga aplikasyon ng sibilyang engineering ay naglilimita sa Bailey Bridge ay sumasaklaw sa halos 45 hanggang 60 metro para sa mga solong span system. Ang anumang bagay na lampas na karaniwang nagsasangkot ng isang multi-span na diskarte , na isinasama ang mga intermediate pier o sumusuporta upang ipamahagi ang pag-load at dagdagan ang kabuuang haba ng tulay.

Halimbawa, gamit ang isang double-double na pagsasaayos (dalawang trusses mataas at dalawang trusses ang lapad), ang istruktura ng istruktura ng tulay ay tumataas nang malaki, na gumagawa ng mga spans ng hanggang sa 61 metro na magagawa sa ilalim ng kinokontrol na mga kondisyon ng pag-load.

Mga istrukturang pagsasaayos at ang epekto nito sa span

Ang iba't ibang mga kumbinasyon ng panel at pagpapalakas ay makabuluhang nakakaimpluwensya sa maximum na span. Nasa ibaba ang isang talahanayan ng buod na nagpapakita ng mga tipikal na kakayahan ng span para sa karaniwang mga pagsasaayos ng Bailey Bridge :

Inirerekomenda	ang pag -configure	ng maximum na span (m) na kapasidad ng pag -load
Single-Single	30 - 36	Magaan na sasakyan, trapiko sa paa
Doble-single	36 - 45	Mga trak na medium-duty
Doble	45 - 61	Malakas na sasakyan, light tank
Triple-single	50 - 60+	Militar o Emergency Heavy-load

Tandaan: Ang mga figure na ito ay kumakatawan sa mga pangkalahatang alituntunin at maaaring mag-iba depende sa mga materyales, uri ng kubyerta, at disenyo na tiyak sa site.

Ang mas mataas at mas malawak ang truss, mas maraming pag -load na maaari nitong dalhin - at mas malayo ito ay maaaring sumasaklaw. Para sa mas mahahabang spans, ang mga inhinyero ay maaaring pumili para sa mga reinforced bottom chord , transom bracing , o kahit na paglulunsad ng mga asembleya ng ilong upang mapahusay ang pagganap.

Mga salik na nakakaapekto sa tagal ng isang tulay ng Bailey

Maraming mga magkakaibang mga kadahilanan ang tumutukoy kung gaano kalayo ang isang Bailey Bridge na maaaring sumasaklaw nang walang suporta. Kasama dito:

Pag -uuri ng pag -uuri at layunin

Ang tulay ba ay inilaan para sa paggamit ng pedestrian, o dapat bang suportahan ang mga tangke ng grade-militar at mga trak ng supply? Ang mas mabibigat na inaasahang pag -load, mas maikli ang pinapayagan na span maliban kung idinagdag ang mga pagpapalakas .

Mga kondisyon ng site

Ang data ng geotechnical ay nakakaimpluwensya sa disenyo ng pundasyon, na kung saan ay nakakaapekto kung magkano ang pag -load ng tulay na ligtas na maipamahagi. Halimbawa, ang mga malambot na lupa ay maaaring hindi suportahan ang mga kinakailangang pier para sa mas mahabang spans, na nangangailangan ng mga pagsasaayos ng disenyo.

Mga pagsasaalang -alang sa pagpupulong at pagpapanatili

Ang isang mas mahabang span ay karaniwang nangangailangan ng higit pang mga panel, na nagdaragdag ng pagiging kumplikado ng pagpupulong at responsibilidad sa pagpapanatili . Maaari itong magdulot ng mga hamon sa mga sitwasyon ng remote o emergency na paglawak, na ang dahilan kung bakit ang modularity ay nagiging isang pangunahing pag -aari ng sistema ng Bailey.

Gumamit ng mga kaso: Kapag ang maximum na mga bagay ay mahalaga

Ang kakayahang sumasaklaw sa mga malalayong distansya nang walang intermediate na suporta ay ginagawang perpekto ang mga tulay ng Bailey para sa isang hanay ng mga kritikal na sitwasyon:

Mga aplikasyon ng militar

Ang mga tulay ng Bailey ay maaaring mailunsad nang mabilis sa mga ilog, gorges, o mga sirang kalsada sa ilalim ng mga kondisyon ng labanan o emergency evacuation. Dito, mas matagal ang sumasaklaw sa kahinaan sa pag -atake o kompromiso sa istruktura.

Mga Operasyong Relief Relief

Kapag ang pagbaha o lindol ay sumisira sa permanenteng imprastraktura, ang mga ahensya ng kaluwagan ay madalas na naglalagay ng mga tulay ng Bailey . Ang isang long-span na tulay ay tumutulong na maabot ang mga nakahiwalay na lugar kapag ang intermediate na konstruksiyon ng suporta ay hindi mabubuhay.

Ang koneksyon sa kanayunan at remote na lugar

Para sa mga walang katuturang lugar na may kaunting mga mapagkukunan ng konstruksyon, ang isang mahabang tulay na Bailey ay nagbibigay ng isang praktikal na solusyon para sa transportasyon at kalakalan, na nagkokonekta sa mga pamayanan na kung hindi man ay hindi maa-access.

Madalas na nagtanong tungkol sa Bailey Bridge spans

Narito ang ilang mga karaniwang tinatanong na mga katanungan na linawin ang mga teknikal at praktikal na mga alalahanin sa paligid ng mga limitasyon ng span ng tulay ng Bailey:

Maaari bang ang isang Bailey Bridge ay sumasaklaw sa 100 metro?

Habang bihira, ang mga sistema ng tulay ng multi-span na may mga intermediate na suporta ay maaaring makamit ang mga haba na malapit sa o kahit na higit sa 100 metro. Gayunpaman, hindi ito magiging isang istraktura ng solong span. Ang mga tulay na Bailey Bailey ay bihirang lumampas sa 60 metro dahil sa mga limitasyon ng materyal na stress.

Ano ang mangyayari kung lalampas ko ang inirekumendang span?

Ang paglampas sa inirekumendang span ay maaaring maging sanhi ng pagkapagod , ng istruktura ng pagpapalihis ng istruktura , at maging ang pagkabigo sa sakuna sa ilalim ng pag -load. Ang wastong mga kalkulasyon ng pag -load at pagsunod sa mga pamantayan sa engineering ay kritikal.

Mayroon bang mga modernong kahalili na mas mahaba?

Oo, may mga advanced na modular bridging system at pinagsama -samang mga teknolohiya ng truss na may kakayahang sumasaklaw sa mas mahabang distansya, ngunit madalas silang dumating na may pagtaas ng mga gastos, pagiging kumplikado, at mga hadlang sa logistik.

Ang mas mahahabang spans ay nangangailangan ng mga espesyal na kagamitan sa suporta?

Oo. Para sa mga spans na lampas sa 45 metro, ang paglulunsad ng mga kagamitan , sa intermediate trestles , o pansamantalang falsework ay maaaring kailanganin. Ang mga tool na ito ay tumutulong sa pamamahagi ng pag -load sa panahon ng konstruksyon at maiwasan ang konsentrasyon ng stress sa mga kasukasuan.

Konklusyon

Ang Bailey Bridge ay nananatiling isang pundasyon ng modular na tulay na engineering , na pinapahalagahan para sa kakayahang magamit, mabilis na paglawak, at pagiging maaasahan. Bagaman ang maximum na single-span ay karaniwang nahuhulog sa pagitan ng 45 at 60 metro , ang maingat na mga pagpipilian sa disenyo at mga pagpapahusay ng istruktura ay maaaring itulak ang hangganan na higit pa sa mga dalubhasang mga sitwasyon.

Ang pag-unawa sa maximum na mga kakayahan ng span ng isang Bailey Bridge ay mahalaga para sa ligtas, epektibong pag-deploy , lalo na sa mga sensitibo sa oras o napipilitan na mapagkukunan. Kung nagpaplano ka ng isang emergency na tugon o pagbuo ng imprastraktura sa kanayunan, ang mastering mga parameter na ito ay tumutulong sa iyo na mabuo nang may kumpiyansa - at may mga resulta na huling.
