Ang mga tagapamahala ng proyekto, inhinyero ng militar, at mga developer ng imprastraktura ay nahaharap sa mga kritikal na pagkaantala kapag sinusuri ang pansamantala o semi-permanenteng istruktura ng tulay. Ang pagpili ng maling configuration ay nanganganib sa pagkabigo sa istruktura. Nag-iimbita rin ito ng mga paglabag sa pagsunod o malawak na pagkaantala sa pagkuha. Ang pundasyong ugnayan sa modular bridging ay ang kabaligtaran na ugnayan sa pagitan ng haba ng span at kapasidad ng live load. Ang pag-unawa kung paano binabago ng iba"t ibang uri ng panel at truss configuration ang equation na ito ay mahalaga para sa tumpak na engineering. Kailangan mo ng mga maaasahang paraan upang tumugma sa mga kinakailangan ng mabibigat na kagamitan laban sa mga realidad sa istruktura. Nagbibigay ang artikulong ito ng mahigpit na balangkas ng pagsusuri na naghahambing ng mga karaniwang uri ng modular. Matututuhan ng mga mambabasa ang mga limitasyon sa istruktura at mga partikular na pagsasaayos na kinakailangan upang matugunan ang Mga Klasipikasyon ng Pagkarga ng Militar o mga pamantayan ng komersyal na highway. Pinaghihiwa-hiwalay namin ang mga truss matrice, mga uri ng panel, at mga limitasyon ng materyal upang gabayan ang iyong susunod na pag-deploy. Suriing mabuti ang mga baseline ng engineering na ito. Tinutulungan ka nila na sukatin ang mga limitasyon sa pagkarga gamit ang mga advanced na kaayusan sa istruktura nang secure.

Mga Pangunahing Takeaway

• Kabaligtaran na Relasyon: Habang tumataas ang haba ng span, ang patay na karga ng istraktura ay kumonsumo ng mas mataas na porsyento ng kabuuang kapasidad ng tindig, na makabuluhang binabawasan ang pinahihintulutang live na pagkarga.
• Mga Variation ng Panel: Ang paglipat mula sa tradisyonal na Compact 100 (CB100) hanggang sa Compact 200 (CB200) steel bailey bridge panel ay nag-aalok ng average na 33% na pagtaas sa yield strength at mas malaking span na kakayahan.
• Mga Configuration Multiplier: Ang mga limitasyon sa pag-load at span ay ginawa sa pamamagitan ng pagsasama-sama ng mga trusses at palapag (hal., Single-Single vs. Triple-Double), na nagbibigay-daan para sa modular scalability batay sa eksaktong mga kinakailangan sa site.
• Mga Realidad ng Pagsunod: Ang mga evaluator ay dapat magsaliksik sa materyal na pagkahapo, pin tolerance, at lokal na mga pamantayan sa regulasyon (hal., AASHTO o Eurocode) kasama ng mga claim sa kapasidad ng tagagawa ng baseline.

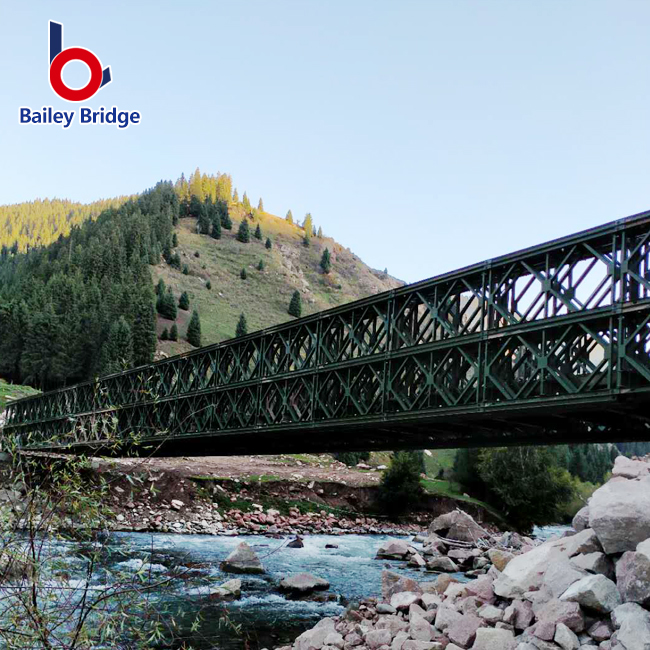

Ang Baseline ng Engineering: Haba ng Span kumpara sa Kapasidad ng Live Load

Ang bawat modular bridging project ay nagsisimula sa isang mahigpit na pisikal na limitasyon. Ang isang istrukturang sistema na sumasaklaw sa isang malawak na puwang ay dapat suportahan ang sarili nitong timbang bago ito masuportahan ang panlabas na trapiko. Tinatawag ng mga inhinyero ang self-weight na ito na dead load. Ang mga tumatawid na sasakyan ay kumakatawan sa live load. Habang pinapataas mo ang haba ng span, dapat kang magdagdag ng higit pang mga panel ng bakal upang tumawid sa puwang. Direktang pinapataas nito ang patay na pagkarga. Dahil dito, ang patay na load ay kumonsumo ng mas mataas na porsyento ng kabuuang kapasidad ng bending moment. Ang trade-off na ito ay lubos na naghihigpit sa pinapayagang live load.

Hindi mo masusuri ang kapasidad ng pagkarga gamit ang mga paghahabol sa arbitrary na timbang. Binabalangkas ng mga inhinyero ang pagsusuring ito sa pamamagitan ng mga pamantayang sukatan. Para sa mga aplikasyong militar, umaasa ang mga koponan sa sistema ng Military Load Classification (MLC). Ang sistema ng MLC ay tumutukoy sa mga natatanging klase ng pagkarga para sa mga gulong at sinusubaybayang sasakyan. Ito ay tumutukoy sa axle spacing, footprint area, at bigat ng sasakyan. Para sa karaniwang mga komersyal na highway load, ginagamit ng mga evaluator ang HL-93 design load standard. Tinitiyak ng pamantayan ng HL-93 na ligtas na pinangangasiwaan ng mga istruktura ang mabigat na multi-axle na trapiko ng kargamento.

Ang teoretikal na maximum na mga span ay madalas na ipinapalagay na perpekto, static na mga kondisyon. Gayunpaman, ang pagsusuri sa totoong mundo ay nangangailangan ng mahigpit na mga kadahilanan sa kaligtasan. Ang mga gumagalaw na sasakyan ay bumubuo ng mga dynamic na pwersa. Ang biglaang pagpepreno ay lumilikha ng matitinding pag-load ng longitudinal impact. Ang malakas na hangin ay naglalapat ng napakalaking lateral pressure laban sa mga panel ng tulay. Ang isang karaniwang tulay ng bailey ay tinatanggap ang mga puwersang ito sa pamamagitan ng mga espesyal na sway braces at transom. Dapat mong lubos na i-diskwento ang mga teoretikal na limitasyon upang isaalang-alang ang mga dynamic na real-world na kapaligiran.

Narito ang isang mapaglarawang tsart na nagpapakita kung paano bumababa ang mga pinahihintulutang live load habang tumataas ang mga distansya ng span sa ilalim ng mga karaniwang configuration ng single-lane.

Haba ng Span (Meter)	Configuration Model	na Tinantyang Max Live Load (Ton)	Pangunahing Limiting Factor
15m	Single-Single (SS)	~30 - 40 tonelada	Shear stress malapit sa mga abutment
30m	Double-Single (DS)	~40 - 50 tonelada	Baluktot na sandali sa kalagitnaan ng span
45m	Double-Double (DD)	~35 - 45 tonelada	Pagtitipon ng patay na timbang
60m	Triple-Double (TD)	~25 - 35 tonelada	Matinding dead load dominasyon

Mga Uri ng Panel: Pagsusuri ng Compact 100 vs. Compact 200 Steel Bailey Bridges

Ang pagpili sa tamang base panel ay nagdidikta sa buong resulta ng proyekto. Pangunahing gumagawa ang mga tagagawa ng dalawang natatanging variation ng modular bridge panel. Ang pag-unawa sa kanilang eksaktong mga sukat at istrukturang pag-uugali ay pumipigil sa mga magastos na maling paggamit.

Compact 100 (CB100 / 321-Uri)

Ang CB100 ay kumakatawan sa orihinal na modular na linya ng disenyo. Nagtatampok ang mga panel na ito ng mga karaniwang sukat na 3.048 metro ang haba at 1.448 metro ang taas (halos 10 talampakan sa 5 talampakan).

• Span at Load Profile: Ang CB100 ay pinakamahusay na gumagana para sa mga short-to-medium span. Karaniwang inilalagay sila ng mga inhinyero para sa mga puwang na hanggang 50 metro. Mabisang pinangangasiwaan nila ang katamtamang pagkarga.
• Decision Lens: Ang uri ng panel na ito ay nag-aalok ng mataas na cost-effectiveness. Napakahusay nito sa mga napakahigpit na deployment site. Madalas mong makikita ang mga ito na ginagamit para sa mga tawiran ng pedestrian, light-duty traffic diversions, o remote logging roads.
• Karaniwang Pagkakamali: Kung minsan, itinutulak ng mga tagapamahala ng proyekto ang mga panel ng CB100 na lampas sa kanilang nilalayon na saklaw upang makatipid ng pera. Nag-iimbita ito ng labis na mid-span deflection at nagpapabilis sa pagpapahaba ng pin hole.

Compact 200 (CB200 / HD200-Uri)

Ang modernong mabibigat na imprastraktura ay nangangailangan ng mas mataas na kakayahan sa ani. Sinasagot ng panel ng CB200 ang pangangailangang ito. Ito ay may sukat na 3.048 metro ang haba ngunit pinapataas ang taas sa 2.134 metro (halos 7 talampakan).

• Span at Load Profile: Ang mas mataas na web depth ay makabuluhang nagpapataas ng bending moment resistance. Ang pag-upgrade sa isang steel bailey bridge na gumagamit ng CB200 panels ay nagbibigay-daan sa mga single span hanggang 80 metro. Ang mas makapal na mga miyembro ng bakal ay sumusuporta sa mas mabigat na high-clearance na trapiko.
• Decision Lens: Ang CB200 ay nagsisilbing modernong pamantayan sa industriya para sa mabibigat na komersyal na logistik. Ang mga operasyon ng pagmimina ay lubos na umaasa sa kanila. Madali nilang sinusuportahan ang mga multi-lane highway diversions.

Mga Structural Configuration: Pag-scale ng Kapasidad sa Pamamagitan ng Truss at Storey Arrangements

Hindi ka bibili ng fixed-capacity bridge. Inhinyero mo ang kapasidad sa site. Ang load at span limits scale modularly sa pamamagitan ng pagsasama-sama ng mga katabing trusses at stacking vertical storeys. Gumagamit ang mga inhinyero ng isang tiyak na katawagan upang ilarawan ang mga matrice na ito.

Ang kombensyon ng pagbibigay ng pangalan ay palaging naglilista ng bilang ng mga side-by-side trusses muna. Inililista nito ang mga patayong palapag na pangalawa. Halimbawa, ang isang "Double-Single" ay nagtatampok ng dalawang trusses na nakabold na magkatabi sa bawat gilid ng deck, na nakasalansan ng isang palapag ang taas. Ang pagpapatibay ng istraktura sa ganitong paraan ay direktang malulutas ang mga partikular na problema sa pagkarga at span.

Single-Truss, Single-Storey (SS)

Gumagamit ang configuration ng SS ng isang linya ng panel sa bawat panig. Naghahain ito ng napakaikling span, kadalasang umaabot nang humigit-kumulang 15 metro. Sinusuportahan nito ang magaan na timbang ng sasakyan. Pinipili ng mga koponan ang SS matrix para sa hindi kapani-paniwalang bilis ng pagpupulong nito. Ang isang maliit na tripulante ay maaaring maglunsad ng isang tulay ng SS sa ilang oras. Gayunpaman, nag-aalok ito ng pinakamababang kabuuang kapasidad ng pagkarga.

Double-Truss, Single-Storey (DS) at Double-Truss, Double-Storey (DD)

Kapag tumaas ang haba ng span sa hanay na 20-meter hanggang 40-meter, nagiging mas kitang-kita ang dead load. Ang mga evaluator ay kadalasang naglalagay ng mga baily bridge sa mga configuration ng DS o DD dito. Ang pagdaragdag ng pangalawang katabing truss ay kapansin-pansing tumalon sa paglaban ng baluktot na sandali. Ang configuration ng DD ay nag-stack ng pangalawang antas ng mga panel sa itaas. Ito ay kapansin-pansing nagpapatigas sa istraktura. Perpektong binabalanse nito ang bilis ng pagpupulong laban sa pangangailangang ilipat ang karaniwang komersyal na kargamento.

Triple-Truss, Double-Storey (TD) at Reinforced Chords (TDR)

Ang mga matinding operasyon ay nangangailangan ng matinding pagsasaayos. Ang TD matrix ay gumagamit ng tatlong side-by-side trusses na nakasalansan ng dalawang palapag na mataas. Gumagamit ang mga inhinyero ng mga setup ng TD at TDR (Reinforced) para sa maximum na span na lumalapit sa 80 metro. Ginagamit din nila ang mga ito upang suportahan ang mga matinding operasyon ng heavy-haul. Ang mga pangunahing battle tank at heavy mining na articulated dump truck ay nangangailangan ng ganitong antas ng suporta.

Habang ang kapasidad ng pagkarga ay umabot sa pinakamataas na antas, ang mga disbentaha ay makabuluhan. Ang mga pagsasaayos ng TD ay nangangailangan ng espesyal na kagamitan sa pagtayo. Hinihingi nila ang mas malalaking lugar ng paglulunsad sa malapit na bangko. Higit pa rito, bumubuo sila ng mas mataas na dami ng pagpapadala dahil sa napakalaking bilang ng bahagi.

Mga Dimensyon ng Kritikal na Pagsusuri para sa Pagbili

Ang pag-engineer ng mga trusses ay nalulutas lamang ang kalahati ng problema. Dapat suriin ng mga procurement team ang mas pinong teknikal na dimensyon upang matiyak ang pangmatagalang posibilidad. Direktang nakakaimpluwensya ang mga pagpipilian sa materyal sa parusang patay na timbang.

Mga Materyal at Lapad ng Decking

Ang pagpili ng decking ay lubhang nagbabago sa pagganap ng tulay. Ang mga karaniwang steel orthotropic deck ay nag-aalok ng higit na tibay. Nagbibigay sila ng mga pambihirang ratio ng lakas-sa-timbang. Gumagamit ang mga orthotropic na disenyo ng mga saradong tadyang bakal na hinangin sa tuktok na plato. Ito ay namamahagi ng mga load ng gulong nang napakahusay habang pinapanatili ang mababang timbang.

Sa kabaligtaran, ang timber decking ay nagbibigay ng mas murang alternatibo. Gayunpaman, ang troso ay nagdaragdag ng malaking patay na timbang. Nangangailangan din ito ng madalas na pagpapalit sa ilalim ng matinding trapiko. Bilang karagdagan, dapat mong isaalang-alang ang lapad ng deck. Ang pagpapalawak ng istraktura upang tumanggap ng dalawang lane ay nagdodoble sa bigat ng deck. Inilalantad din nito ang mas malaking lugar sa ibabaw sa mga lateral wind load. Direktang binabawasan ng pagpapalawak ng tulay ang maximum na pinapayagang haba ng span nito.

Mga Materyal na Grado at Mga Limitasyon sa Pagkapagod

Ang kalidad ng hilaw na bakal ay tumutukoy sa kaligtasan ng istruktura. Maingat na suriin ang pangangailangan ng mataas na ani na mga marka ng bakal tulad ng Q345 o Q460. Ang mataas na ani na istrukturang bakal ay lumalaban sa permanenteng pagpapapangit sa ilalim ng napakalawak na diin. Dapat mong bigyan ng babala ang iyong mga koponan sa pagkuha laban sa mas mura, mababang uri ng mga materyales. Maaaring madaling makapasa sa static load test ang mga low-grade panel sa unang araw. Gayunpaman, mabilis silang nabigo sa ilalim ng mataas na cycle na pagkapagod. Ang patuloy na pagkarga at pagbabawas mula sa mabigat na trapiko ng trak ay nagdudulot ng mga microscopic stress fracture sa mababang bakal.

Paghahanay sa Regulatoryo at Pagsunod

Ang mga pamantayan sa pag-shortlist ay dapat unahin ang pagkakahanay sa regulasyon. Suriin ang mga independiyenteng sertipikasyon. Ang mga wastong pamantayan sa pagmamanupaktura ng ISO at mga marka ng CE ay nagpapatunay ng kontrol sa kalidad ng pabrika. Higit pa rito, ang anumang tulay na inilaan para sa pampublikong trapiko ay dapat sumunod sa mga pambansang code ng disenyo. Tiyaking mahigpit na nakaayon ang mga modelo ng engineering sa mga pamantayan ng AASHTO LRFD o mga regulasyon ng Eurocode.

Mga Realidad ng Pagpapatupad, Mga Panganib sa Pagpupulong, at Mga Susunod na Hakbang

Ang mga teoretikal na disenyo sa kalaunan ay nakakatugon sa dumi at putik. Dapat kang maghanda para sa mga pisikal na hadlang na partikular sa site. Ang hindi magandang pagpaplano ng paglulunsad ay sumisira sa mga timeline ng proyekto.

Site Footprint at Mga Paraan ng Paglunsad

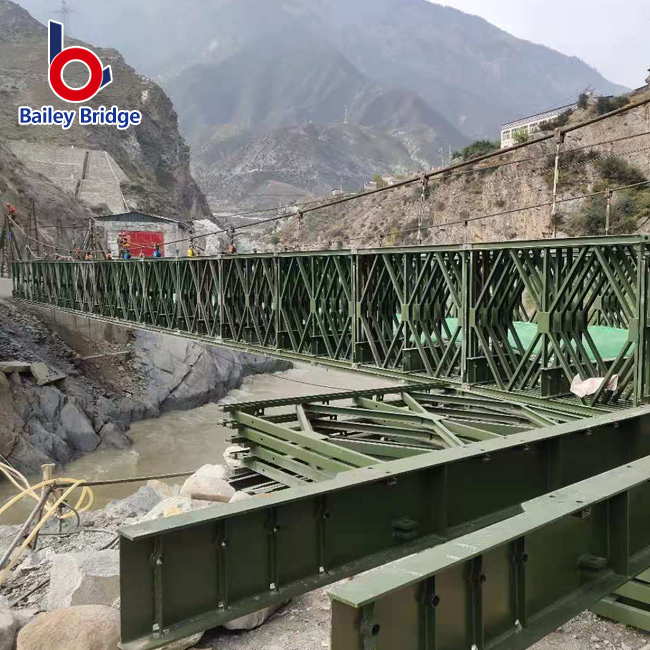

Ang mga inhinyero ay bihirang magbuhat ng mabibigat na modular na istruktura sa lugar na may mga crane. Sa halip, ginagamit nila ang paraan ng paglulunsad ng cantilever. Binubuo ng mga tauhan ang tulay sa malapit na bangko sa mga roller bed. Ang mga ito ay nakakabit ng magaan na "launching nose" sa harap. Tinutulak ng bulldozer o excavator ang buong pagpupulong sa puwang.

Ang pamamaraang ito ay nangangailangan ng napakalaking staging footprint. Kailangan mo ng flat staging area sa malapit na bangko na halos katumbas ng haba ng tulay na itinutulak. Kung nahaharap ka sa napipigilan na bulubunduking lupain, ang kinakailangang bakas ng paa na ito ay maaaring ganap na madiskwalipika ang ilang mga disenyong may mahabang haba.

Pin Wear at Deflection

Ang mga modular panel ay kumonekta gamit ang mabibigat na bakal na pin. Ang isang 60-meter na tulay ay naglalaman ng dose-dosenang mga pinned joints. Ang bawat joint ay may maliit na machining tolerance. Sa mahabang panahon, ang pinagsama-samang pagpapaubaya na ito ay nagdudulot ng structural na "sag" o deflection. Pinapabilis ng high-cycle na trapiko ang pin wear. Dapat sukatin ng mga regular na protocol ng inspeksyon ang mid-span deflection upang matiyak na ang istraktura ay nananatili sa loob ng ligtas na mga limitasyon sa pagpapatakbo.

Lohika ng Shortlisting

Ang mga koponan sa pagkuha ay dapat sumunod sa isang mahigpit na balangkas ng pagsusuri bago makipag-ugnayan sa mga tagagawa. Gamitin ang step-by-step na logic na ito:

1. Tukuyin ang eksaktong maximum na lapad ng agwat: Sukatin mula sa firm bearing surface hanggang sa firm bearing surface, hindi lang sa gilid ng tubig.
2. Tukuyin ang pinakamabigat na solong karga ng sasakyan: Matukoy ang pagkakaiba sa pagitan ng maximum na karga ng ehe at kabuuang kabuuang bigat ng sasakyan. Ang pag-load ng axle ay nagdidikta ng lakas ng deck; ang kabuuang timbang ay nagdidikta ng pagsasaayos ng salo.
3. Tukuyin ang kinakailangang lapad ng lane at habang-buhay: Tukuyin kung ang proyekto ay pansamantala (buwan) o permanente (mga dekada).
4. Humiling ng data ng engineering na tukoy sa site: Tanungin ang mga naka-shortlist na tagagawa para sa mga detalyadong guhit ng pangkalahatang pagsasaayos (GA) na nakabatay nang mahigpit sa unang tatlong variable.

Konklusyon

• Kilalanin ang Matrix: Ang isang modular bridging system ay hindi kailanman isang isang sukat na angkop sa lahat na produkto. Ang kabaligtaran na relasyon sa pagitan ng dead load at live load ang namamahala sa lahat.
• I-align ang Mga Configuration sa Reality: Ang iyong huling limitasyon sa pagkarga ay ganap na umaasa sa iyong napiling uri ng panel (CB100 vs CB200) at ang iyong napiling truss-storey na configuration.
• Humingi ng Transparent na Data: Bigyang-priyoridad ang mga tagagawa na nagbibigay ng transparent, partikular na site na mga kalkulasyon ng engineering. Itapon ang mga vendor na nagbibigay lamang ng mga generic, pinakamahusay na-case-scenario capacity chart.
• Plano para sa Paglulunsad: I-secure ang sapat na staging ground footprint nang maaga. Ang paraan ng cantilever ay nagdidikta ng iyong mga pangangailangan sa paghahanda ng site.
• Kumilos: Makipag-ugnayan sa isang kwalipikadong technical sales engineering team ngayon. Ibigay ang iyong mga partikular na sukat ng agwat, i-target ang mga kinakailangan sa MLC, at lapad ng lane para makatanggap ng custom na pagtatasa ng configuration.

FAQ

Q: Ano ang absolute maximum span ng isang standard bailey bridge?

A: Ang teoretikal na maximum para sa isang karaniwang un-piered single span ay humigit-kumulang 80 metro. Nagagawa ito ng mga inhinyero gamit ang Compact 200 panel sa isang Triple-Truss, Double-Storey Reinforced (TDR) na configuration. Gayunpaman, ang pagtulak sa 80-meter extreme na ito ay lubhang nagpapataas ng dead weight, na makabuluhang binabawasan ang pinahihintulutang live load capacity.

Q: Maaari bang suportahan ng mga baily bridge ang bigat ng mabibigat na tangke ng militar?

A: Oo. Regular silang humahawak ng mabibigat na armored unit. Gayunpaman, ang pagtanggap sa mga pangunahing tangke ng labanan ay nangangailangan ng mahigpit na pagsunod sa mga rating ng Military Load Classification (MLC). Ang mga tangke ay karaniwang humihingi ng MLC-70 o mas mataas na mga rating. Ang pagkamit nito sa katamtamang gap ay karaniwang nangangailangan ng Triple-Double (TD) o reinforced na configuration upang ligtas na mahawakan ang track footprint at bigat.

T: Paano naaapektuhan ng lapad ng deck ang ugnayan ng span at load?

A: Ang pagpapalawak mula sa isang solong linya patungo sa isang double-lane na deck ay lubhang nagpapataas ng structural dead weight. Nangangailangan ito ng mas mahaba at mas mabibigat na transom (mga cross-beam). Naglalantad din ito ng mas malawak na profile sa mga lateral wind stresses. Dahil dito, ang mga istruktura ng double-lane ay may kapansin-pansing mas maiikling maximum span limit kumpara sa mga single-lane na modelo.

Q: Ang mga pansamantalang steel bailey bridge ba ay may iba"t ibang limitasyon sa pagkarga kaysa sa mga permanenteng?

A: Oo. Ang mga limitasyon sa pag-load ay tumutukoy sa buhay ng pagkapagod. Ang isang pansamantalang tulay ay kadalasang ligtas na makakahawak ng pinakamataas na pinakamataas na pagkarga sa mga maikling tagal. Ang mga permanenteng pag-install ay nangangailangan ng mas mahigpit, pinababang mga margin sa kaligtasan. Pinoprotektahan nito ang mga miyembro ng bakal mula sa mataas na cycle na pagkapagod na dulot ng tuluy-tuloy, paikot na pagkarga sa mga dekada ng pang-araw-araw na trapiko.
