Ang mga short-span crossing ay nagpapakita ng natatanging pang-araw-araw na hamon para sa modernong civil engineering. Ang mga tagaplano ay madalas na nahaharap sa hindi katimbang na mga gastos sa pagpapakilos kapag tinutulay ang mga puwang sa ilalim ng 60 metro. Ang tradisyunal na konkretong konstruksyon ay nangangailangan ng matagal na pagpapahintulot sa kapaligiran. Pinipilit din ng mga footprint ng mabibigat na makinarya ang pinalawig na oras ng pagsasara ng site. Kailangan mo ng mas mahusay na alternatibo upang mapanatiling gumagalaw ang mga proyekto.

Tinutulay ng Compact 321 bridge system ang eksaktong operational gap na ito. Matagumpay nitong binabalanse ang mabilis na mga kinakailangan sa pag-deploy at mga kapasidad na nagdadala ng mabigat na tungkulin. Ginagamit ito ng mga engineering team para i-bypass ang mabagal na pacing ng mga conventional build. Idinisenyo namin ang gabay na ito upang matulungan ang mga tagapamahala ng proyekto at mga inhinyero ng sibil na masuri ang teknolohiyang ito.

Matututuhan mo kung paano isama ang mga istrukturang ito sa isang modernong portfolio ng imprastraktura. Ine-explore namin ang mga praktikal na diskarte sa pag-deploy, structural mechanics, at malinaw na mga limitasyon sa performance. Ang pagsusuring ito ay nagbibigay ng naaaksyunan na data na kailangan mo para sa mas mahusay na pagpaplano ng site. Magbasa pa upang makabisado ang pag-deploy ng mga mahuhusay na solusyon sa istruktura.

Mga Pangunahing Takeaway

• Pinabilis na Pag-deploy: Ang mga pre-engineered na modular na bahagi ay nag-aalis ng mga oras ng paggamot at binabawasan ang mabibigat na mga dependency sa makinarya, na nagbibigay-daan para sa pagpupulong sa mga araw kaysa sa mga buwan.

• Scalable Load Capacity: Ang mga configuration ng truss ay maaaring mathematically scaled (hal., single-lane sa multi-lane, single-truss sa multi-truss) upang matugunan ang mga partikular na AASHTO o military load classification.

• Nahuhulaang Pagmomodelo ng Gastos: Binabawasan ng mga standardized na bahagi ang pagkasumpungin ng supply chain, na nag-aalok ng mas mataas na kakayahang mahulaan sa pananalapi kumpara sa mga kumbensyonal na idinisenyo na mga span.

• Deployment Realities: Ang tagumpay ay lubos na nakadepende sa tumpak na paghahanda ng abutment at kontroladong mga diskarte sa paglulunsad ng cantilever; ito ay hindi isang 'drop-in' na solusyon nang walang pangangasiwa sa engineering.

Pagsusuri sa mga Bottleneck ng Short-Span Infrastructure

Ang mga inhinyero ng sibil ay nahaharap sa mahigpit na mga hadlang sa logistik kapag nagpaplano ng mga short-span na tawiran. Ang pagbuhos ng mga custom na kongkretong span sa ilalim ng 60 metro ay lumilikha ng matinding kawalan ng kakayahan sa pananalapi. Dapat kang maghatid ng mabibigat na crane sa malalayong lokasyon. Dapat ka ring bumuo ng custom na formwork para sa isang medyo maliit na structural footprint. Ang tradisyunal na diskarte na ito ay nag-uugnay sa mahahalagang mabibigat na kagamitan sa loob ng ilang linggo. Ang mga pagrenta ng kagamitan at mga dalubhasang labor team ay mabilis na naubos ang mga mapagkukunan ng proyekto. Ang mga tagaplano ay dapat maghanap ng mga pamamaraan para mabawasan ang mabibigat na mga hadlang sa pagpapakilos.

Ang pagsunod sa kapaligiran ay lumilikha ng isa pang napakalaking bottleneck para sa mga maikling tagal. Ang tradisyunal na pagtatayo ng tulay ay nangangailangan ng malawak na in-water work. Ang pagmamaneho ng mga tambak o pagbuhos ng mga pier nang direkta sa mga riverbed ay nagpapalitaw ng mahigpit na pagsusuri sa regulasyon. Ang mga ahensyang pangkapaligiran ay madalas na nangangailangan ng mga buwan upang mag-isyu ng mga permit na ito. Ang matagal na trabaho sa loob ng tubig ay nanganganib sa pagkagambala sa tirahan ng tubig. Higit pa rito, ang pinalawig na pagsasara ng kalsada ay nagdudulot ng matinding alitan sa loob ng mga lokal na komunidad. Nakakaabala ang mga detour sa lokal na komersyo at mga oras ng pagtugon sa emergency. Pinapataas mo ang panganib ng proyekto sa tuwing haharangan mo ang mga kritikal na lokal na daanan sa loob ng mahabang panahon.

Ang mga tagapamahala ng proyekto ay nahaharap din sa pansamantalang laban sa permanenteng suliranin. Maraming mga industriya ang nangangailangan lamang ng access sa loob ng dalawa hanggang limang taon. Ang mga operasyon ng pagtotroso ay madalas na lumilipat sa mga bagong sektor ng kagubatan. Ang mga kumpanya ng pagmimina ay umaabandona sa mga daanan sa sandaling maubos ang mga lokal na ugat ng mineral. Ang mga koponan sa pagtulong sa kalamidad ay nangangailangan ng agarang, functional na daanan sa panahon ng mga yugto ng pagbawi. Ang pagtatayo ng mga permanenteng konkretong istruktura para sa mga pansamantalang pangangailangang ito ay nag-aaksaya ng napakalaking kapital. Ang industriya ay nangangailangan ng solusyon na pinagsasama ang permanenteng antas ng lakas at pansamantalang antas ng liksi.

1. Heavy Machinery Logistics: Ang paglipat ng mga crane na may matataas na tonelada sa mga malalayong lugar ay kadalasang nangangailangan ng pagpapatibay sa mga kalsadang malapitan.

2. Mga Timeline sa Pagpapahintulot sa Kapaligiran: Pinipilit ng pagbuhos ng konkretong nasa tubig ang mga ahensyang pangkapaligiran na ipatupad ang mahigpit na mga protocol sa pagpapagaan.

3. Alitan sa Komunidad: Ang pagsasara ng lokal na ruta sa loob ng anim na buwan ay nakakasira sa kabutihang loob ng publiko at suportang pampulitika.

4. Ang Lifecycle Mismatch: Ang pagtatayo ng 50-taong konkretong tulay para sa 3-taong operasyon ng pagmimina ay nagpapakita ng mahinang paglalaan ng mapagkukunan.

Core Mechanics ng Compact 321 Bridge System

Dapat nating suriin ang pedigree ng engineering sa likod ng mga modular na istrukturang ito. Ang sistema ay kumakatawan sa isang modernized na pag-ulit ng napatunayang konsepto ng tulay ng Bailey. Ang mga unang inhinyero ng militar ay bumuo ng orihinal na disenyo ng Bailey para sa mabilis na pag-deploy sa panahon ng digmaan. Ngayon, ang mga inhinyero ay gumagamit ng mataas na ani na bakal upang i-upgrade ang buong balangkas. Ang modernong haluang metal na ito ay nagpapahintulot sa mga panel na magdala ng mas mabibigat na komersyal na load. Ang buong disenyo ay umiikot sa standardized assembly. Pinagsasama-sama ng mga crew ang magkatulad na bahagi upang bumuo ng matibay at tuluy-tuloy na mga span.

Ang pag-unawa sa component anatomy ay nakakatulong sa mga tagaplano na makita ang proseso ng pagpupulong. Ang mga pangunahing longitudinal trusses ay umaasa sa standardized steel panels. Ang bawat panel ay may sukat na humigit-kumulang tatlong metro ang haba. Inihanay ng mga manggagawa ang mga panel na ito sa dulo at ini-secure ang mga ito gamit ang mabibigat na bakal na pin. Ang mga transom ay tumatawid sa pagitan ng mga pangunahing trusses upang magbigay ng transverse na suporta. Ang mabibigat na transverse beam na ito sa huli ay sumusuporta sa mga deck plate. Ang mga plato ng deck ay maaaring binubuo ng matibay na bakal o mabigat na troso. Kinukuha nila ang mga karga ng gulong at mahusay na ipinamahagi ang bigat ng ehe sa mga transom.

• Mga Standardized na Panel: Ang pangunahing three-meter truss building blocks. Nagtatampok ang mga ito ng tumpak na drilled pin hole para sa mabilis na koneksyon.

• Mga Transom: Ang mga cross-beam na nakapatong sa ibabang mga chord ng mga panel. Dinidiktahan nila ang lapad ng daanan.

• Mga Plato ng Deck: Ang riding surface. Ang mga bakal na plato ay nag-aalok ng mataas na tibay. Nag-aalok ang timber decking ng mas magaan na dead weight.

• Mga Bahagi ng Bracing: Pinapatatag ng mga sway braces at raker ang buong frame laban sa mga puwersa ng hangin sa gilid.

Ang flexibility ng configuration ay namumukod-tangi bilang ang pinakamalaking mekanikal na kalamangan. Mathematically scale ng mga engineering team ang trusses. Pinamamahalaan nila ang mga kinakailangan sa dead load at live load sa pamamagitan ng pag-stack ng mga panel sa ibang paraan. Hindi mo kailangang muling idisenyo ang tulay para sa mas mabibigat na trak. Magdagdag ka lang ng higit pang karaniwang mga panel sa linya ng salo. Ang configuration na "Single-Single" ay nangangahulugang isang panel ang lapad at isang tier ang taas. Ang configuration na "Double-Double" ay nangangahulugang dalawang panel ang lapad at dalawang tier ang taas. Ang modular stacking na ito ay agad na sinusukat ang kapasidad ng tulay.

Pagpapatunay ng Pagganap: Kailan Magsasaad ng Compact 321 Steel Bridge

Dapat mong itugma ang iyong pagpili sa istruktura sa mga kinakailangang sukatan sa pagpapatakbo. Ang Compact 321 steel bridge ay madaling nakakatugon sa mga karaniwang klasipikasyon ng American Association of State Highway and Transportation Officials (AASHTO). Regular na kino-configure ng mga inhinyero ang mga istrukturang ito para sa HS20 o HL-93 na mga highway load. Ang sistema ay tinatanggap din ang mga karaniwang gulong at sinusubaybayang klasipikasyon ng militar. Dapat mong i-verify ang maximum na inaasahang pagkarga ng axle bago piliin ang iyong configuration ng truss. Ang isang mabigat na sinusubaybayan na excavator ay naglalapat ng stress nang iba kaysa sa isang gulong na semi-trak.

Ang mga pinned-joint system ay nagpapakita ng tiyak na pagkapagod at pagpapalihis. Dapat mong lubos na maunawaan ang mga limitasyong ito. Ang mga modular steel trusses ay mas lumilihis sa ilalim ng mga live load kumpara sa tuluy-tuloy na ibinuhos na kongkreto. Biswal na tatalbog o baluktot ang tulay habang tumatawid ang mga mabibigat na trak. Ang pagpapalihis na ito ay nananatiling ganap na ligtas at mathematically kalkulado. Gayunpaman, dapat mong isaalang-alang ang paggalaw na ito sa iyong mga disenyo ng diskarte. Ang mga transition plate ay dapat tumanggap ng vertical flex. Ang pagkilala sa iba"t ibang mga deflection profile na ito ay pumipigil sa hindi kinakailangang alarma sa panahon ng paunang pagsubok sa pagkarga.

Ang proteksyon ng kaagnasan ay direktang nakakaapekto sa lifecycle ng pag-install. Dapat mong suriin ang mga kundisyon ng site bago mag-order ng mga bahagi. Ang mga inland na lugar sa mga tuyong klima ay kadalasang pinahihintulutan ang mga karaniwang pang-industriyang patong ng pintura. Gayunpaman, ang mga kapaligiran sa baybayin ay nagpapakita ng malubhang panganib sa pag-spray ng asin. Ang mga kapaligiran ng gubat na may mataas na kahalumigmigan ay nagpapabilis din ng pagkasira ng bakal. Sa mga agresibong kapaligirang ito, dapat mong tukuyin ang hot-dip galvanization. Ang galvanized na bakal ay lumalaban sa kalawang sa loob ng mga dekada nang hindi nangangailangan ng muling pagpipinta. Pinipigilan ng layer na ito ng proteksyon ang mga kritikal na pin ng koneksyon na kunin sa paglipas ng panahon.

Pinakamahuhusay na Kasanayan para sa Pagpapatunay ng Pagganap

• Kalkulahin ang eksaktong pag-load ng axle bago pumili ng configuration ng panel.

• Isaalang-alang ang mga dynamic na puwersa ng pagpepreno sa matarik na mga grado ng diskarte.

• Tukuyin ang hot-dip galvanized na bahagi para sa anumang pag-deploy sa dagat o baybayin.

• Mag-install ng mga flexible na transition ramp para makuha ang natural na truss deflection.

Mga Karaniwang Pagkakamali na Dapat Iwasan

• Hindi pinapansin ang bigat ng decking kapag kinakalkula ang kabuuang dead load.

• Paglalapat ng matibay na mga pamantayan sa disenyo ng kongkreto sa mga nababaluktot na pinned na istruktura ng bakal.

• Nabigong suriin ang mga pin tolerance pagkatapos ng malalaking seismic o baha.

Mga Realidad ng Pagpapatupad: Mga Panganib sa Paglunsad at Pagbabawas

Ang matagumpay na pag-deploy ay lubos na nakasalalay sa mahigpit na paghahanda sa site. Hindi mo maaaring ituring ang modular bridge system bilang isang simpleng 'drop-in' na produkto. Ang mga abutment ay nangangailangan ng eksaktong engineering. Dapat silang manatiling maayos sa istruktura at perpektong antas. Ang mga koponan ay dapat mag-install ng matibay na bank seat plate sa magkabilang panig ng puwang. Ang mga mabibigat na plate na bakal na ito ay namamahagi ng napakalaking punto ng mga dulo ng tulay sa lupa. Kung ang lupa ay naninirahan nang hindi pantay, ang salo ay makakaranas ng matinding torsional stress. Maaaring permanenteng i-warp ng differential settlement ang karaniwang mga panel.

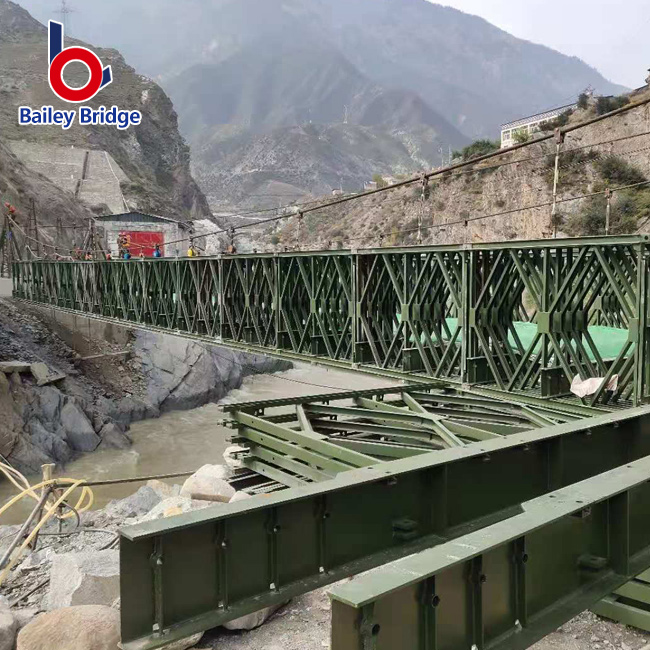

Ang paraan ng paglulunsad ng cantilever ay tumutukoy sa proseso ng pag-install. Ang mga koponan ay bihirang iangat ang ganap na naka-assemble na tulay sa lugar. Sa halip, binubuo nila ang istraktura sa bangko ng bahay. Gumagawa sila ng magaan na paglulunsad ng ilong sa harap. Ang pansamantalang frame ng ilong na ito ay umabot muna sa puwang. Itinutulak ng mga crew ang buong pagpupulong pasulong sa mga mabibigat na bakal na roller. Dumapo ang ilong sa malayong bank rollers. Ang koponan pagkatapos ay patuloy na itulak hanggang sa ang pangunahing mabigat na tulay ay tumawid nang buo sa puwang. Pagkatapos ay binabaklas nila ang ilong.

Ang prosesong ito ng cantilever ay nagdadala ng mga partikular na panganib sa pagpapatakbo. Dapat kalkulahin ng mga inhinyero ang tumpak na mga counterweight para sa likuran ng tulay. Kung mali ang kalkulasyon ng koponan sa sentro ng grabidad, ang tulay ay magtutungo sa ilog. Ang roller binding ay nagpapakita ng isa pang karaniwang panganib. Kung ang pagkakahanay ay bahagyang lumilipat, ang mga bakal na chord ay makakapit sa roller flanges. Dapat kang gumamit ng isang mataas na disiplinadong kumander sa paglulunsad. Kinokontrol ng nag-iisang indibidwal na ito ang bilis ng pagtulak at sinusubaybayan ang mga alignment ng roller nang sabay-sabay.

Dapat din nating i-unpack ang mga karaniwang pagpapalagay tungkol sa mga ratio ng paggawa at kagamitan. Gustung-gusto ng mga manager ng proyekto ang mga system na ito dahil lumilipat sila palayo sa mga crane na may mataas na tonelada. Karaniwan mong magagamit ang mga mid-size na excavator upang iangat ang mga indibidwal na panel. Pisikal na ikinokonekta ng mga manu-manong koponan sa pagpi-pin ang mga bahagi. Ipinapalagay ng maraming tagaplano na maaari nilang gamitin ang ganap na hindi sanay na paggawa. Ang palagay na ito ay nagpapatunay na mapanganib. Bagama"t ang pangunahing pagpupulong ng panel ay tila simple, ang pagpapanatili ng perpektong pagkakahanay ng istruktura ay nangangailangan ng matinding katumpakan. Kailangan mo ng isang bihasang foreman na nangangasiwa sa mga crew ng hand-tool.

1. Phase 1: Mga Roller at Mga upuan sa Bangko. Suriin ang mga abutment at i-secure ang mga launching roller nang perpektong parisukat.

2. Phase 2: Nose Assembly. Buuin ang magaan na skeletal frame na idinisenyo upang hawakan muna ang puwang.

3. Phase 3: Main Assembly at Push. I-pin ang mabibigat na panel sa likod ng ilong at isulong ang istraktura nang paunti-unti.

4. Phase 4: Landing at Jacking. Tanggapin ang ilong sa malayong bangko, i-jack ang tulay, tanggalin ang mga roller, at ibaba ito sa permanenteng bearings.

Konklusyon

Dapat gamitin ng mga civil engineer ang malinaw na lohika ng shortlisting kapag sinusuri ang mga solusyon sa pagtawid. Ang Compact 321 ay nagpapatunay na pinakamainam kapag ang bilis ay nananatiling iyong pinakamataas na priyoridad. Mahusay ito kapag pinipigilan ng malayuang pag-access ang mabigat na pag-deploy ng crane. Ang likas na kakayahang magamit muli ng mga bahagi ay ginagawa itong isang mahusay na pagpipilian sa pananalapi para sa pansamantalang pagmimina o pag-log ng mga kalsada. Gayunpaman, dapat kang tumingin sa ibang lugar kung ang iyong proyekto ay nangangailangan ng mataas na aesthetics ng arkitektura. Dapat ka ring umasa sa mga kumbensyonal na pamamaraan para sa mga ultra-long tuloy-tuloy na span na lampas sa 60 metro.

Maaari kang gumawa ng ilang agarang hakbang sa pagkilos upang isulong ang iyong yugto ng pagsusuri. Una, magsagawa ng masusing geotechnical survey ng iyong mga iminungkahing lokasyon ng abutment. Dapat suportahan ng lupa ang puro point load. Pangalawa, kalkulahin ang iyong eksaktong maximum na live axle load. Huwag lamang tantiyahin ang kabuuang bigat ng sasakyan. Panghuli, makipag-ugnayan sa mga dalubhasang manufacturer para humiling ng mga chart ng load-rating na partikular sa configuration. Ang mga chart na ito ay malinaw na magdidikta kung kailangan mo ng Double-Single o Double-Double truss configuration para sa iyong partikular na site.

FAQ

Q: Ano ang maximum na praktikal na span para sa Compact 321 bridge system?

A: Ang ligtas na limitasyon sa pagpapatakbo ay karaniwang umaabot nang humigit-kumulang 51 hanggang 60 metro. Ang limitasyong ito ay lubos na nakadepende sa iyong target na klase ng pag-load. Habang pinapataas mo ang haba ng span, dapat kang magdagdag ng higit pang mga linya ng truss upang suportahan ang gitna. Sa kalaunan, ang patay na timbang ng isang napakalaking Triple-Double na configuration ay nagiging hadlang upang ligtas na ilunsad.

T: Maaari bang gamitin ang isang Compact 321 steel bridge para sa permanenteng pampublikong pagtawid sa highway?

A: Oo, maraming hurisdiksyon ang nag-aapruba sa kanila para sa permanenteng paggamit ng pampublikong highway. Gayunpaman, dapat mong i-verify ang pagsunod sa mga lokal na permanenteng code ng disenyo. Ang mga permanenteng pag-install ay karaniwang nangangailangan ng mga partikular na anti-skid decking upgrade. Ang mga inhinyero ay dapat ding magpatakbo ng mga detalyadong kalkulasyon sa buhay ng pagod upang matiyak na ang mga pin ay makatiis ng mga dekada ng tuluy-tuloy na pang-araw-araw na trapiko.

Q: Ilang tauhan at anong kagamitan ang kailangan para sa pagpupulong?

A: Ang isang makatotohanang baseline ay nangangailangan ng dedikadong crew ng 8 hanggang 12 sinanay na manggagawa. Kakailanganin mo ng 20-toneladang excavator o isang maliit na rough-terrain crane upang maiangat ang mga panel sa posisyon. Pangunahing ginagamit ng crew ang mga karaniwang mabibigat na tool sa kamay, sledgehammers, at alignment bar upang ma-secure ang mga pin ng koneksyon.

Q: Ano ang pagkakaiba sa pagitan ng Compact 100, 200, at 321 system?

A: Ang mga system ay pangunahing naiiba sa mga sukat ng panel, lakas ng bakal, at lalim ng chord. Ang mas lumang 100 system ay gumagamit ng mas magaan na bakal at mas maikling mga panel. Ang 200 system ay nagpapataas ng lalim ng panel para sa mas mahusay na kapasidad ng pagkarga. Ang 321 system ay gumagamit ng naka-optimize na high-yield na bakal at mas malawak na dimensyon, na nag-aalok ng mahusay na heavy-duty na pagganap para sa mga modernong truck axle.
