Ang mga proyekto sa imprastraktura, pagtulong sa kalamidad, at mga operasyong militar ay nahaharap sa isang pangkalahatang hamon. Nangangailangan sila ng mabilis na mga solusyon sa pagtawid nang hindi nakompromiso ang kaligtasan ng pagkarga. Ang mga pagkaantala sa pagtatatag ng mga kritikal na koneksyon na ito ay maaaring makadiskaril sa buong operasyon. Ang mga na-block na ruta sa pag-access ay malubhang nakakaapekto sa mga supply chain at mga oras ng pagtugon sa emergency.

Ang pagpili sa pagitan ng modular, pre-engineered system at isang permanenteng, custom-built na istraktura ay lumilikha ng isang makabuluhang bottleneck ng desisyon. Dapat timbangin ng mga koponan ang mga kritikal na trade-off. Kabilang dito ang lead time, mabigat na paghahanda sa site, at financial predictability. Ang paggawa ng maling pagpili ay kadalasang humahantong sa mga overrun sa badyet o hindi katanggap-tanggap na pagkaantala sa proyekto.

Ang gabay na ito ay talagang sinusuri ang parehong mga sistema ng istruktura. Ihahambing namin ang bilis ng pag-deploy, mga kakayahan sa engineering, at mga pagbabalik ng lifecycle. Makakakita ka ng mga direktang paghahambing ng mga realidad ng logistik at mga limitasyon ng pagkarga. Sa huli, nakakatulong ang breakdown na ito sa mga procurement at engineering team na i-shortlist ang tamang solusyon para sa kanilang mga partikular na hinihingi sa site.

Mga Pangunahing Takeaway

• Bilis ng Deployment: Ang Compact 321 Bailey Bridge ay makabuluhang binabawasan ang oras ng pag-install mula buwan hanggang araw gamit ang karaniwang mga hand tool at minimal na mabibigat na makinarya.

• Logistical Footprint: Ang mga modular na bahagi ng 321 system ay umaangkop sa mga karaniwang shipping container, samantalang ang mga tradisyunal na tulay ay nangangailangan ng dalubhasang napakalaking transportasyon.

• Aplikasyon sa Estruktura: Ang mga tradisyunal na istrukturang bakal ay nananatiling nakahihigit para sa permanenteng, multi-lane, long-span highway network na nangangailangan ng kaunting maintenance.

• Panganib sa Pananalapi: Ang mga gawa na tulay ay nag-aalok ng lubos na mahuhulaan na paunang gastos na may kakayahang magamit muli, na nagpapababa sa profile ng panganib para sa pansamantala o pang-emergency na imprastraktura.

Pag-unawa sa Mga Pangunahing Arkitektura

Ang Compact 321 Bailey Bridge

Tinukoy ng mga inhinyero ang sistemang ito bilang isang standardized prefab truss bridge . Gumagamit ito ng mga pinned at bolted na mapagpapalit na mga panel ng bakal. Ang disenyo ay inuuna ang matinding modularity. Pre-fabricate ng mga tagagawa ang bawat bahagi sa eksaktong tolerance. Tinitiyak nito na magkakatugma ang mga bahagi nang walang putol sa site. Hindi mo kailangan ng mga espesyal na kasanayan sa paggawa para ikonekta ang mga ito. Ang mga pangunahing bahagi ng istruktura ay kinabibilangan ng mga welded steel panel, transom, stringer, at decking.

Ang tunay na henyo ng arkitektura na ito ay nakasalalay sa pamamaraan ng paglulunsad nito. Idinisenyo ng mga koponan ang mga modular na unit na ito para sa mabilis at istilong cantilever na paglulunsad. Itinutulak nila ang tulay sa puwang nang hindi umaasa sa pansamantalang kasinungalingan. Itatayo mo ang tulay sa mga roller sa isang gilid ng ilog. Ang isang magaan na paglulunsad na ilong ay humahantong sa istraktura sa buong span. Kapag naabot na ng ilong ang malayong pampang, aalisin ito ng mga tripulante at ibababa ang pangunahing tulay papunta sa mga bearings nito. Pinaliit ng pamamaraang ito ang epekto sa kapaligiran sa daluyan ng tubig sa ibaba.

Tradisyonal na Istraktura ng Tulay na Bakal

Sa kabaligtaran, ang isang custom-engineered steel bridge structure ay sumusunod sa isang path ng disenyo na partikular sa site. Ang mga proyektong ito ay karaniwang nagsasangkot ng mga heavy plate girder, box girder, o kumplikadong pasadyang mga disenyo ng truss. Ang mga inhinyero ay gumugugol ng mga buwan sa pagbalangkas ng mga partikular na blueprint batay sa localized geotechnical data. Ang mga fabricator ay nagtatayo ng malalaking seksyon ng bakal sa mga kontroladong kapaligiran ng pabrika. Ang mga istrukturang ito ay inuuna ang pangmatagalang permanente at aesthetic na pagsasama sa mga urban landscape.

Ang tradisyunal na diskarte na ito ay lubos na umaasa sa malawak na paghahanda sa site. Ang mga kontratista ay dapat magtayo ng malalalim na pundasyon, tulad ng hinimok na mga tambak o malalaking kongkretong abutment. Ang site ay nagiging isang napakalaking zone ng konstruksiyon. Ang mga manggagawa ay nagsasagawa ng malawak na on-site welding, custom fabrication, at mabigat na pagbuhos ng kongkreto. Ang proseso ay nangangailangan ng mga pansamantalang suporta na direktang itinayo sa ilalim ng ilog o sahig ng lambak. Ang pagiging kumplikado na ito ay likas na nagpapalawak ng mga timeline ng proyekto at nagpapataas ng kahinaan sa mga pagkaantala sa panahon.

Bilis ng Deployment at Logistical Reality

Transportasyon at Site Access

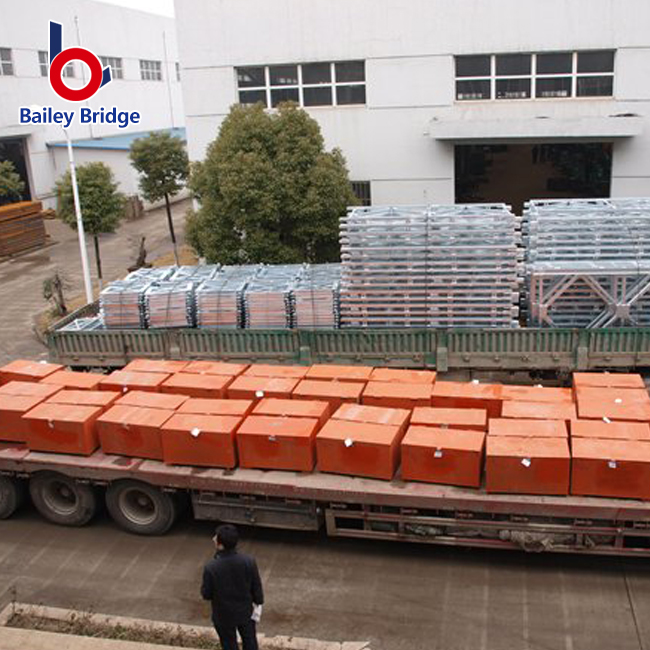

Ang logistik ay nagdidikta ng pagiging posible ng anumang malayuang proyektong pang-imprastraktura. Nag-aalok ang Compact 321 Bailey Bridge ng mga natatanging pakinabang dito. Istandardize ng mga tagagawa ang lahat ng mga bahagi upang magkasya sa loob ng karaniwang 20-foot o 40-foot na lalagyan ng kargamento. Maaari mong ipadala ang mga ito sa buong mundo sa pamamagitan ng karaniwang komersyal na kargamento. Madali silang maglakbay sa makipot na daan sa bundok. Ginagawa nitong mainam ang mga ito para sa mga malalayong lugar na pinaghihigpitan ang pag-access kung saan ang mga mabibigat na sasakyang pang-transportasyon ay hindi maaaring pumunta.

Ang mga tradisyunal na gusali ay nahaharap sa matinding mga bottleneck sa transportasyon. Ang mga malalaking gawa na girder ay nangangailangan ng mga espesyal na pinalalaking permit sa pagkarga. Ang pagdadala sa kanila ay nangangailangan ng mga kumplikadong plano sa pagruruta. Kadalasan kailangan mo ng mga police escort para mag-navigate sa mga pampublikong highway. Higit pa rito, ang lugar ng konstruksiyon ay nangangailangan ng malalawak na daanan upang ma-accommodate ang mga pinahabang flatbed na trak. Kung ang isang site ay nakaupo sa masukal na gubat o bulubunduking lupain, ang paghahatid ng tradisyonal na mga miyembro ng bakal ay kadalasang nagiging imposible nang hindi nagpapasabog ng mga bagong kalsada.

Mga Pangangailangan sa Assembly at Kagamitan

Ang proseso ng pagpupulong ay malinaw na nagha-highlight sa mga pagkakaiba sa pagitan ng dalawang pamamaraang ito. Maaari naming hatiin ang cantilever push-out na paraan sa mga natatanging, mapapamahalaang yugto.

1. Layout ng Site: Pinapapantayan ng mga crew ang isang maliit na lugar sa launching bank para ilagay ang mga assembly roller.

2. Pag-pin ng Panel: Manu-manong ikinonekta ng mga manggagawa ang mga panel ng bakal gamit ang mga mabibigat na pin. Sini-secure nila ang mga ito gamit ang mga safety clip.

3. Pag-install ng Decking: Ang mga koponan ay naglalagay ng mga transom at steel deck plate habang ang tulay ay umaabot pabalik.

4. Cantilever Launch: Ang isang karaniwang sasakyan o manual winch ay nagtutulak sa tulay pasulong sa ibabaw ng mga roller.

5. Paglapag at Pag-upo: Binubuwag ng mga crew ang ilong ng paglulunsad at ibinababa ang pangunahing span sa mga permanenteng bearings.

Ang isang sinanay ngunit hindi espesyal na crew ay madaling nagsasagawa ng prosesong ito. Gumagamit sila ng mga karaniwang kagamitan sa kamay at mga pangunahing tulong sa pag-angat. Ang pamamaraang ito ay ganap na nag-aalis ng mahigpit na pangangailangan para sa mabibigat na crane. Sa kabaligtaran, ang isang tradisyunal na build ay nag-uutos ng mga heavy-lift na crane. Nangangailangan ito ng mga dalubhasang welding crew. Ang mga kontratista ay dapat magtayo ng malawak na scaffolding at maling gawa. Ang mabibigat na makinarya ay nangingibabaw sa site, tumataas ang mga gastos sa gasolina at logistical complexity.

Lead Time sa Operasyon

Dapat na maingat na suriin ng mga tagapamahala ng proyekto ang timeline mula sa pagkuha hanggang sa aktibong trapiko. Ang mga modular system ay gumagana sa isang napaka-compress na iskedyul. Dahil ang mga bahagi ay nasa imbentaryo, maaaring ipadala kaagad ng mga supplier ang mga ito. Ang timeline ng procurement-to-traffic ay kadalasang tumatagal ng ilang linggo lamang. Ang pisikal na pagpupulong ay madalas na tumatagal lamang ng mga araw. Ang mga custom na build ay sumusunod sa isang multi-month o kahit na multi-year timeline. Ang mga pag-apruba sa engineering, custom na katha, at kumplikadong mga yugto ng pagtayo ay nangangailangan ng napakalaking pamumuhunan sa oras.

Mga Sukat sa Paghahambing ng Deployment

Load Capacity, Span Limits, at Engineering Constraints

Mga Hangganan ng Pagganap

Ipinapalagay ng isang karaniwang maling kuru-kuro na ang mabilis na pag-deploy ay nagsasakripisyo ng kapasidad sa istruktura. Gayunpaman, ang modular na tulay ay humahawak ng mga karaniwang highway load nang walang kahirap-hirap. Kino-configure ng mga inhinyero ang mga panel sa iba"t ibang trusses. Gumagamit sila ng mga single, double, o triple row. Maaari rin nilang i-stack ang mga ito sa maraming tier. Ang kakayahang umangkop na ito ay nagbibigay-daan sa istraktura na suportahan ang mga sasakyang pang-emergency, mabibigat na komersyal na trak, at sinusubaybayang makinarya. Karaniwan, nakakamit ng mga system na ito ang mahusay na pagganap hanggang sa mga partikular na limitasyon ng span. Ang isang solong span ay karaniwang umaabot nang humigit-kumulang 60 hanggang 65 metro bago nangangailangan ng mga intermediate na suporta.

Dapat nating linawin kapag ang isang custom na permanenteng diskarte ay naging mahigpit na ipinag-uutos. Ang mga modular system ay may mga limitasyon. Kung ang iyong proyekto ay nagdidikta ng mga sumasaklaw na lampas sa 70 metro nang walang mga intermediate na pier, dapat kang mag-pivot sa mga custom na plate girder o mga disenyo ng suspensyon. Ang patuloy na mabibigat na cyclic loading sa loob ng maraming dekada ay pinapaboran din ang isang permanenteng istraktura. Mga kinakailangan sa multi-lane na highway, kung saan ang mga tulay ay dapat sumasaklaw sa apat hanggang anim na lane ang lapad, pangkalahatang hinihingi ang custom na engineering.

Pagsunod at Pamantayan

Ang parehong mga opsyon ay nangangailangan ng mahigpit na pagsunod sa mga internasyonal na pamantayan ng engineering. Sa United States, ang mga disenyo ay karaniwang sumusunod sa mga alituntunin ng AASHTO (American Association of State Highway and Transportation Officials). Nagbibigay din ang FHWA ng mga tiyak na direktiba para sa mga gawang bakal na tulay. Ang mga modular na tulay ay ganap na sumusunod sa mga mahigpit na rating ng pagkarga na ito. Sumasailalim sila sa kumpletong pisikal na pagsubok upang ma-verify ang mga limitasyon ng paggugupit at pagyuko.

Gayunpaman, ang mga pag-uugali ng engineering ay naiiba sa ilalim ng trapiko. Habang ang mga modular system ay nagpapatunay na lubos na nababanat, ang kanilang mga katangian ng pagpapalihis ay nag-iiba. Ang isang pinned-and-bolted na istraktura ay natural na nagpapakita ng bahagyang mas patayong pagpapalihis at paggalaw kaysa sa isang ganap na hinang na tuloy-tuloy na girder. Ang mga katangian ng pagkapagod ay magkakaiba din. Ang cyclic stress sa steel pins ay nangangailangan ng iba"t ibang kalkulasyon ng engineering kumpara sa stress sa welded girder joints. Isinasaalang-alang ng mga inhinyero ang mga variable na ito sa napiling klase ng pagkarga at pagsasaayos ng panel.

Pinansyal na Panganib at Ikot ng Buhay ng Proyekto

Upfront vs. Nakatagong Gastos

Ang kakayahang mahulaan sa pananalapi ay nagtutulak ng maraming desisyon sa pagkuha. Ang modular bridging ay nag-aalok ng napakataas na predictability. Ang mga gastos sa materyal ay nananatiling nakapirmi dahil ang mga bahagi ay ginawa nang maramihan sa labas ng istante. Nagbibigay ang tagagawa ng isang tumpak na quote batay sa span at mga kinakailangan sa pagkarga. Higit pa rito, bumababa nang husto ang mga gastos sa paggawa at kagamitan. Hindi ka nagbabayad para sa isang buwang pagrenta ng crane o mga espesyal na high-wage welding team. Ang mga pagkaantala sa panahon ay bihirang lumaki ang badyet dahil ang pagpupulong ay nangyayari nang napakabilis.

Ang mga tradisyonal na build ay nagpapakilala ng mas mataas na pagkakaiba-iba. Ang custom na engineering ay nangangailangan ng makabuluhang paunang bayad sa pagkonsulta. Ang pinahabang oras ng paggawa ay umaabot sa badyet. Ang mga kumplikadong pagkakasunud-sunod ng pagtayo ay kadalasang nahaharap sa mga pagkaantala sa panahon. Kung bumaha sa lugar ang malakas na ulan, agad na hihinto ang gawaing pundasyon. Ang bawat araw ng pagkaantala ay nagdaragdag ng napakalaking gastos sa pag-upa at paggawa. Ang mga nakatagong variable na ito ay madalas na nagtutulak ng mga custom na proyekto na lampas sa kanilang mga paunang pagtatantya sa pananalapi.

Reusability at ROI ng Asset

Ang mga kontratista at ahensya ng gobyerno ay lalong tumitingin sa mga modular na istruktura bilang mga komersyal na asset. Nagbibigay sila ng mahusay na patuloy na return on investment. Kapag natapos na ang pansamantalang detour o emergency phase, kalasin ng mga crew ang tulay. Ibinalik nila ang mga panel sa mga lalagyan. Iniimbak nila ang mga ito sa mga lokal na depot. Kapag nangyari ang susunod na proyekto o natural na sakuna, i-redeploy nila ang eksaktong parehong asset. Ang muling paggamit na ito ay ganap na binabago ang modelo ng capital expenditure para sa mga koponan sa imprastraktura.

Magkaiba ang pag-frame namin ng mga tradisyonal na tulay. Kinakatawan ng mga ito ang isang beses, partikular na lokasyon ng mga sunk cost. Nagdidisenyo ka ng isang girder bridge para sa isang partikular na profile sa lambak. Hindi mo maaaring ilipat ito mamaya. Gayunpaman, sinisiguro ng sunk cost na ito ang isang napakatibay na permanenteng asset. Ang isang maayos na pinapanatili na custom na istraktura ay regular na nakakamit ng 75 hanggang 100-taong buhay ng disenyo. Sumasama ito sa permanenteng network ng highway, na nag-aalok ng mga dekada ng walang patid na serbisyo.

Mga kinakailangan sa pagpapanatili

Ang lahat ng imprastraktura ng bakal ay nangangailangan ng regular na pagpapanatili. Dapat subaybayan ng mga koponan ang mga modular system para sa mekanikal na integridad. Ang pinakamahuhusay na kagawian para sa mga naka-pin at naka-bold na system ay kinabibilangan ng:

• Pag-iskedyul ng mga regular na pagsusuri ng torque sa lahat ng pangunahing bolts ng istruktura.

• Iniinspeksyon ang mga panel pin at safety clip para sa pagsusuot pagkatapos ng mabibigat na pangyayari.

• Pagsubaybay sa anti-corrosion galvanization layer para sa mga gasgas o pagkasira ng kapaligiran.

• Pag-alis ng mga debris mula sa mga seating bearings at roller mechanism.

Ang mga tradisyunal na welded na istraktura ay madalas na nagtatampok ng mas mababang regular na mekanikal na pagpapanatili. Hindi mo kailangang suriin ang libu-libong bolts. Gayunpaman, nangangailangan sila ng malawak, mahal na mga siklo ng repainting upang maiwasan ang kalawang. Ang mga inspeksyon ay lubos na nakatutok sa weld fatigue, deck spalling, at foundation scouring. Bagama"t maaaring hindi gaanong madalas ang mga nakagawiang pagsusuri, ang mga pangunahing rehabilitasyon sa mga permanenteng istruktura ay kinabibilangan ng napakalaking pagsusumikap sa engineering at pagsasara ng daanan.

Mga Panganib sa Pagpapatupad at Logic ng Shortlisting

Kailan Tukuyin ang Compact 321 Bailey Bridge

Ang ilang partikular na profile ng proyekto ay perpektong nakaayon sa modular deployment. Dapat mong tukuyin ang system na ito kapag nahaharap sa mga kagyat na timeline. Ang mga disaster recovery team ay umaasa sa kanila pagkatapos na hugasan ng baha ang mga kongkretong span. Ginagamit sila ng mga operasyong pang-bridging ng militar para sa mabilis na pagsulong ng tropa. Ang mga sibilyang kontratista ay madalas na nagpapakalat sa kanila upang lumikha ng mga pansamantalang detour. Pinapanatili nitong dumadaloy ang trapiko sa panahon ng mga pangunahing pag-upgrade sa highway.

Lubos na pinapaboran ng mga malalayong lokasyon ang modular logistics. Kung ipinagbabawal ng isang site ang pag-access ng mabibigat na makinarya, malulutas kaagad ng containerized na transportasyon ang problema. Bukod pa rito, ang mga proyektong nangangailangan ng mga semi-permanent na tawiran para sa mga operasyon ng pagmimina o pagtotroso ay lubos na nakikinabang. Maaari mong lansagin ang tulay at ilipat ito sa sandaling magsara ang lugar ng pagkuha.

Kailan Panatilihin ang Tradisyonal na Diskarte

Dapat mong panatilihin ang isang tradisyonal na diskarte para sa permanenteng imprastraktura sa lunsod. Ang pagpaplano ng lungsod ay madalas na nangangailangan ng mga partikular na aesthetics ng arkitektura na hindi maibibigay ng mga karaniwang trusses. Ang multi-lane, high-speed, at high-volume na mga ruta ng trapiko ay nangangailangan ng tuluy-tuloy, makinis na decking system. Ang napakahabang malinaw na span sa mga pangunahing daanan ng tubig o malalalim na mga channel sa pagpapadala ay karaniwang nangangailangan ng custom na suspensyon, cable-stayed, o tuluy-tuloy na mga disenyo ng girder. Ang isang tradisyunal na build ay nananatiling gold standard para sa mga permanenteng, high-profile na kapaligiran na ito.

Mga Susunod na Hakbang na Pagkilos

Dapat mangalap ng partikular na data ang mga procurement team bago humiling ng mga quote ng vendor. Ang katumpakan nang maaga ay nag-aalis ng mga pagkaantala sa rebisyon. Una, tukuyin ang eksaktong malinaw na lapad ng puwang. Sukatin mula sa matatag na bangko hanggang sa matatag na bangko. Pangalawa, tukuyin ang maximum na inaasahang klase ng pagkarga. Magdadala ba ang tulay ng mga karaniwang pampasaherong sasakyan, o tatawid ba ito ng mga 80-toneladang dump truck sa pagmimina? Panghuli, subukan ang kapasidad ng pagdadala ng lupa sa parehong mga bangko. Kahit na ang magaan na superstructure ay nangangailangan ng matatag na lupa upang suportahan ang mga abutment plate. Ipunin ang tatlong sukatan na ito bago makipag-ugnayan sa mga structural engineer para sa isang paunang pagtatasa sa site.

Konklusyon

• Ang pangunahing pagpipilian ay ganap na nakasalalay sa pagiging permanente ng kinakailangan at ang pagkaapurahan ng pag-deploy.

• Ang mga modular system ay lubhang binabawasan ang mga logistical footprint, na nagpapagana ng mabilis na pag-install sa mga mahigpit na kapaligiran na walang mabibigat na crane.

• Ang Compact 321 Bailey Bridge ay nakatayo bilang ang tiyak na pagpipilian para sa mabilis na pag-deploy, mataas na reusability, at predictability ng badyet.

• Ang mga custom na tradisyonal na build ay nananatiling kinakailangang pamantayan para sa permanenteng, mataas na volume, multi-lane span na may mga pangangailangan sa arkitektura.

• Hakbang ng Pagkilos: Kumonsulta sa mga dalubhasang structural engineer sa iyong partikular na haba ng span, klase ng pag-load, at data ng lupa para makakuha ng tumpak na paunang pagtatasa ng site at configuration ng tulay.

FAQ

Q: Ano ang maximum span ng Compact 321 Bailey Bridge na walang mga intermediate na suporta?

A: Ang karaniwang limitasyon ay karaniwang umaabot sa humigit-kumulang 60 hanggang 65 metro para sa isang span. Ito ay lubos na nakasalalay sa napiling klase ng pagkarga at pagsasaayos ng panel. Ang mas mahabang span ay nangangailangan ng mas mabibigat na multi-row trusses, na nagpapataas ng dead weight. Para sa mga puwang na lumampas sa limitasyong ito, ang mga inhinyero ay dapat magdisenyo ng mga intermediate na pier upang suportahan ang tuluy-tuloy na multi-span bridge configurations.

T: Magagawa ba ng isang prefab truss bridge ang matinding mabibigat na karga, gaya ng mga tangke o mabibigat na kagamitan sa pagmimina?

A: Oo. Nakakamit ng mga inhinyero ang matinding load capacities gamit ang multi-row at multi-tier panel configurations. Sa pamamagitan ng paglalagay ng hanggang tatlong hanay ng mga panel na magkatabi at pagsasalansan ng mga ito ng dalawa o tatlong palapag, kapansin-pansing tumataas ang kapasidad ng gupit at baluktot. Gayunpaman, ang pagtaas ng rating ng pagkarga ay makabuluhang binabawasan ang maximum na haba ng ligtas na span.

T: Paano maihahambing ang 321 Bailey Bridge sa HD200 system?

A: Ang HD200 system ay karaniwang gumagamit ng mas malalaking sukat ng panel at nag-aalok ng mas mataas na kapasidad ng paggugupit. Ginagawa nitong angkop para sa mas mabibigat na pag-load sa mas mahabang tagal. Ang 321 system ay karaniwang mas magaan. Ang mas maliliit na bahagi nito ay ginagawang mas mabilis na i-deploy sa pamamagitan ng kamay o sa kaunting makinarya. Ang pagpili ay depende sa kinakailangang kapasidad kumpara sa manual portability.

Q: Ang modular steel bridges ba ay pansamantalang pansamantala?

A: Hindi. Bagama"t lubos na pinapaboran para sa mga pansamantalang detour, mahusay silang nagsisilbi bilang permanenteng imprastraktura. Tinatrato ng mga tagagawa ang bakal na may heavy-duty na hot-dip galvanization. Sa pamamagitan ng regular na pagpapanatili, torque check, at pangunahing pag-iwas sa kalawang, ang mga pre-engineered na istrukturang ito ay madaling nagbibigay ng nababanat, ligtas na serbisyo sa loob ng ilang dekada.
