Ang katatagan ng tulay ay lumalampas sa mga pangunahing aklat sa pisika. Para sa mga developer ng imprastraktura, ito ay direktang nagdidikta ng mga rating ng pag-load, humuhubog sa mga iskedyul ng pagpapanatili, at tinutukoy ang pangkalahatang posibilidad ng proyekto. Ang isang hindi magandang napiling istraktura ay nanganganib sa mga mahal na pagkaantala at malubhang panganib sa kaligtasan. Ang intrinsic na katatagan ng isang truss bridge ay nagmumula sa geometriko nitong pag-asa sa mga tatsulok upang ipamahagi ang puwersa. Ang kakaibang geometry na ito ay ginagawang hindi kapani-paniwalang mahusay sa pag-maximize ng kapasidad ng pagkarga habang makabuluhang pinaliit ang bigat ng materyal.

Ang pag-unawa sa mga puwersang mekanikal na ito ay direktang nag-uugnay sa disenyo ng istruktura sa mga desisyon sa pagkuha. Matutuklasan mo kung paano nakakatulong ang kaalamang ito sa mga manager ng proyekto na piliin ang tamang configuration ng tulay para sa kanilang site, badyet, at timeline. Susuriin namin ang mga pangunahing mekanika, tasahin ang mga kapasidad ng pagkarga, at susuriin ang mga karaniwang modular na pagsasaayos. Sa wakas, matututunan mo kung paano i-navigate ang mga katotohanan sa pagpapatupad at i-shortlist ang perpektong solusyon para sa iyong susunod na paglulunsad ng imprastraktura.

Mga Pangunahing Takeaway

• Geometric rigidity: Ang triangulation ay epektibong nagko-convert ng mga vertical load sa axial forces (tension at compression), na pumipigil sa structural bending.

• Mataas na ratio ng lakas-sa-timbang: Ang disenyo ay nangangailangan ng mas kaunting hilaw na materyal upang makamit ang mataas na mga rating ng pagkarga, direktang nagpapababa ng mga gastos sa pagbili at pundasyon.

• Modular versatility: Ang mga configuration tulad ng bailey truss bridge ay nag-aalok ng standardized, prefabricated na mga bahagi na lubhang nagpapababa sa mga timeline ng deployment.

• Mga pagsasaalang-alang sa pagpapanatili: Ang mataas na bilang ng mga joints at koneksyon ay nangangailangan ng mahigpit, naka-iskedyul na mga inspeksyon para sa localized na kaagnasan at materyal na pagkapagod.

Ang Pangunahing Mekanika: Paano Nagdudulot ng Katatagan ang Triangulation

Hindi mo maaaring papangitin ang isang tatsulok nang hindi binabago ang haba ng mga gilid nito. Hindi tulad ng mga parisukat o parihaba, ang mga tatsulok ay nagtataglay ng intrinsic na geometric na tigas. Kung itulak mo ang sulok ng isang parisukat, madali itong bumagsak sa isang paralelogram. Upang i-collapse ang isang tatsulok, dapat mong pisikal na durugin o i-snap ang mga bumubuo nito sa mga istrukturang miyembro. Ang pisikal na katotohanang ito ay bumubuo ng pangunahing baseline ng truss engineering.

Ang balangkas na ito ay mahusay sa pamamahala ng kumplikadong pamamahagi ng puwersa. Kapag lumampas sa isang span ang komersyal na trapiko, naglalapat ito ng dynamic na live load. Ang mga miyembro ng bakal mismo ay lumikha ng isang palaging patay na pagkarga. Ang structural na sala-sala ay dinadala ang mga pababang puwersang ito sa mga tuwid na linear na landas. Tinatawag ng mga inhinyero ang mga puwersang ito ng ehe. Ang ilang mga miyembro ay umaabot palabas. Nakakaranas sila ng tensyon. Ang ibang mga miyembro ay nagtutulak sa loob laban sa isa"t isa. Nakakaranas sila ng compression.

Sa pamamagitan ng pag-channel ng stress sa purong tensyon at compression, matagumpay naming naalis ang mga matinding baluktot na sandali. Ang mga tradisyunal na beam ay humahawak ng timbang sa pamamagitan ng pagyuko, na nagko-concentrate ng napakalaking stress malapit sa gitna ng span. Dahil ang mga puwersa ay nananatiling axial sa isang triangulated na balangkas, ang mga indibidwal na miyembro ng bakal ay hindi nakayuko nang malaki. Hilahin o itulak lang nila ang kanilang pangunahing axis. Ang pagbabago sa pag-uugali na ito ay lubos na binabawasan ang panganib ng sakuna na kabiguan sa kalagitnaan ng span. Pinapanatili nitong mahuhulaan ang buong sistema ng istruktura sa ilalim ng matinding stress.

Pagtatasa ng Kapasidad ng Pagkarga at Mga Limitasyon sa Pinakamainam na Span

Dapat tukuyin ng mga tagapamahala ng proyekto ang malinaw na pamantayan ng tagumpay bago pumili ng isang disenyo. Dapat mong malaman nang eksakto kung saan ang triangulated na mga frameworks ay higit sa tradisyonal na beam o mga alternatibong suspensyon. Ang mga maikling rural na tawiran ay kadalasang umaasa sa mga pangunahing bakal na beam. Ang napakalaking over-water highway ay nangangailangan ng mga kumplikadong suspension cable. Ang intermediate span ay kumakatawan sa perpektong teritoryo para sa triangulated engineering.

Ang pinakamainam na hanay ng span ay karaniwang nasa pagitan ng 50 at 300 feet para sa mga simpleng span. Ang mga tuluy-tuloy na disenyo ay maaaring mag-abot nang higit pa sa pamamagitan ng pagpapahinga sa mga intermediate na pier. Pinapaboran ng mga inhinyero sa istruktura ang hanay na ito dahil nag-aalok ito ng pinakamataas na kita sa materyal na pamumuhunan. Makamit mo ang pinakamataas na tigas nang hindi nagbabayad para sa hindi kinakailangang masa ng bakal.

Structural Performance Chart

Ang live versus dead load efficiency ay nagtutulak sa tunay na komersyal na halaga ng mga istrukturang ito. Ang superstructure ay nananatiling likas na magaan. Dahil mas mababa ang timbang nito, hindi nito ginagamit ang sarili nitong kapasidad sa istruktura para lamang suportahan ang sarili nito. Nagbibigay-daan ito sa mas mataas na porsyento ng kabuuang kapasidad na suportahan ang mga live operational load. Maaari mong ilipat ang mas mabibigat na makinarya, mas siksik na komersyal na trapiko, at mas malaking kargamento sa parehong puwang. Ang kahusayan na ito ay nagpapatunay na kritikal para sa mga operasyon ng pag-log, mga lugar ng pagmimina, at mabibigat na mga detour sa industriya.

Mga Kategorya ng Solusyon: Mga Karaniwang Truss Configuration

Ang mga inhinyero ay nakabuo ng ilang karaniwang mga pagsasaayos sa nakalipas na siglo. Ang mga disenyo ng Pratt, Warren, at Howe ay nananatiling pinakatanyag. Minamanipula nila ang mga diagonal na alignment upang ma-optimize ang mga partikular na gamit ng materyal o mga sentro ng pagkarga.

Ang layout ng Pratt ay nagtatampok ng mga diagonal na miyembro na nakahilig patungo sa gitna ng span. Ang pagkakahanay na ito ay naglalagay ng mas mahabang dayagonal na mga piraso sa pag-igting at ang mas maikling mga vertical na piraso sa compression. Ito ay nag-optimize ng paggamit ng bakal nang maganda. Binabaliktad ng layout ng Howe ang diskarteng ito. Ang mga diagonal nito ay lumayo sa gitna. Naglalagay ito ng mga diagonal sa compression, na ginagawa itong perpekto para sa mabibigat na pagtatayo ng troso. Gumagamit ang layout ng Warren ng mga alternating equilateral triangles. Ito ay humahawak sa parehong pag-igting at compression nang maayos, na ginagawa itong lubos na maraming nalalaman para sa modernong steel fabrication.

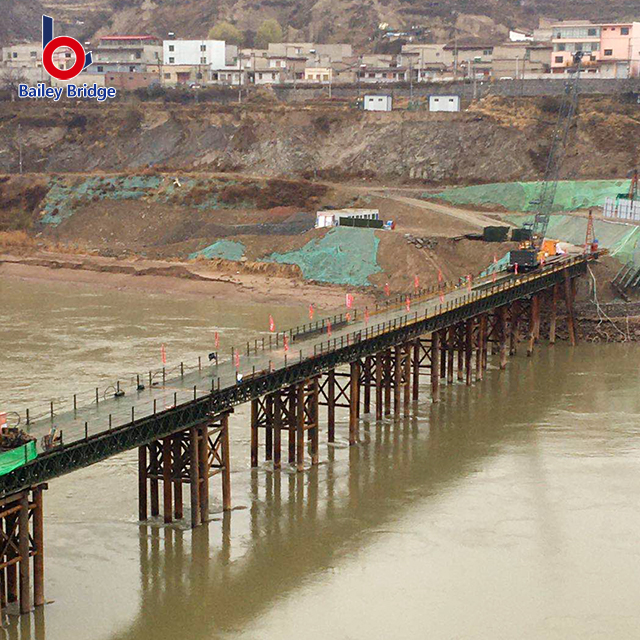

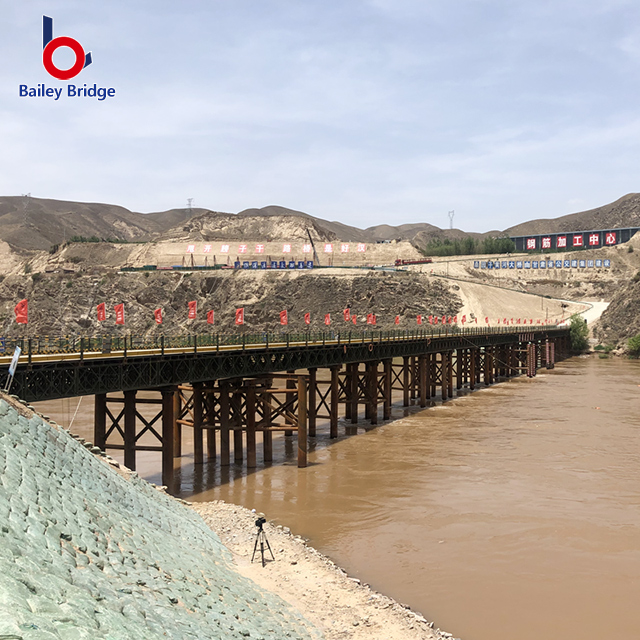

Itinatampok ng bailey truss bridge ang isang mataas na espesyalisadong modular na kategorya. Dinisenyo ito ng mga inhinyero bilang isang portable, pre-fabricated na sistema. Gumagamit ito ng standardized, mapagpapalit na mga panel ng bakal na naka-link ng mga pin na may mataas na lakas. Hindi mo kailangan ng custom na katha para sa bawat bagong site.

Sinusuri namin ang modular na solusyong ito batay sa mabilis na mga kakayahan sa pag-deploy. Ito ay nagpapatunay na mainam para sa tulong sa sakuna, pansamantalang mga ruta ng detour, o napakalayo na mga lokasyon. Ang mga heavy lifting equipment ay kadalasang hindi makakarating sa mga nakahiwalay na lugar na ito. Maaaring tipunin ng mga tauhan ang mga nababagong panel na ito sa pamamagitan ng kamay. Itinutulak nila ang mga nakumpletong seksyon sa ibabaw ng puwang gamit ang paraan ng paglulunsad ng cantilever. Inaalis nito ang pangangailangan para sa malalaking crane, paglutas ng mga kumplikadong bangungot sa logistik para sa mga developer sa kanayunan.

Pamantayan sa Pagsusuri: Mga Kalamangan sa Komersyal at Operasyon

Ang kahusayan sa materyal ay lubos na nakakaimpluwensya sa mga paunang paggasta sa kapital. Ang paggamit ng mas kaunting solid na masa ay direktang binabawasan ang mga pagbili ng hilaw na materyal. Bumili ka ng mas kaunting bakal sa bawat talampakan ng pagtawid. Ang magaan na profile na ito ay bumubuo ng isang mabilis na benepisyo sa pananalapi. Ang mas magaan na mga superstructure ay nagbibigay ng mas kaunting pababang puwersa sa kanilang mga pundasyon. Maaari mong babaan ang kinakailangang sukat ng mga kongkretong abutment at mga intermediate na pier. Ang mas maliliit na pundasyon ay nangangailangan ng mas kaunting paghuhukay, hindi gaanong kongkreto, at mas kaunting oras ng paggawa.

Ang prefabrication ay bumubuo ng napakalaking pakinabang para sa bilis ng paglulunsad ng proyekto. Ang mga pabrika ay gumagawa ng mga bahagi sa kinokontrol na panloob na kapaligiran. Ang mga awtomatikong welding machine ay gumagawa ng lubos na pare-parehong mga joints. Ang mga pagkaantala sa panahon ay hindi nakakaapekto sa produksyon ng pabrika. Ang mga trak ay naghahatid ng mga modular na seksyon nang tumpak kapag handa na ang site. Mabilis na i-bolt o i-pin ng mga crew ang mga ito.

1. Nabawasan ang pagkagambala sa site: Nililimitahan ng mabilis na pagpupulong ang epekto sa kapaligiran sa mga sensitibong daluyan ng tubig.

2. Mas mababang labor demand: Ang pinakamaliit na on-site welding ay binabawasan ang pangangailangan para sa mataas na dalubhasang field labor.

3. Nahuhulaang pag-iiskedyul: Inihihiwalay ng pagmamanupaktura sa labas ng site ang timeline ng proyekto mula sa mga hindi mahulaan na variable ng field.

Ang nahuhulaang pamamahala ng lifecycle ay nagsisilbing isa pang pangunahing bentahe. Ang mga inhinyero ng istruktura ay umaasa sa lubos na napatunayan na mga mekanika. Gumagamit sila ng itinatag na software upang tumpak na magmodelo ng materyal na pagkapagod at mga hadlang sa habang-buhay. Ang bawat koneksyon ay mahuhulaan na kumikilos sa ilalim ng stress. Ang transparency na ito ay nagpapahintulot sa mga tagapamahala ng imprastraktura na magplano ng mga pagpapalit ng kapital nang tumpak. Iniiwasan mo ang mga sorpresang pagkabigo sa pamamagitan ng pagsunod sa mathematical modelling.

Mga Katotohanan sa Pagpapatupad at Mga Panganib sa Pagpapanatili

Sa kabila ng kanilang kahusayan, ang mga balangkas na ito ay nagdadala ng mga partikular na kahinaan sa istruktura. Ang mga punto ng koneksyon ay nangangailangan ng matinding pagsisiyasat. Ang bawat solong gusset plate, bolt, at weld ay nagsisilbing potensyal na lugar para sa localized na pagkapagod. Kapag ang mga load ay tumawid sa span, ang mga joints na ito ay sumisipsip ng napakalaking cyclical stress. Kung ang isang pangunahing gusset plate ay nabigo, ang nakapalibot na geometry ay maaaring mabilis na ma-destabilize. Ang mga pamantayan sa industriya ay nag-uutos ng mahigpit, mga hands-on na inspeksyon upang subaybayan ang mahahalagang koneksyon na ito.

Ang pamamahala ng kaagnasan ay nagpapakita ng patuloy na hamon sa pagpapatakbo. Ang masalimuot na disenyo ng sala-sala ay lumilikha ng napakaraming lugar sa ibabaw. Ito ay naglalantad ng mas maraming bakal sa ulan, niyebe, at asin sa kalsada kumpara sa isang solidong kongkretong sinag. Dapat kang maglapat ng matatag na anti-corrosion coatings sa panahon ng paggawa. Ang mga epoxies na mayaman sa zinc at galvanized finish ay nagbibigay ng mahusay na proteksyon sa baseline.

• Mag-apply kaagad ng mga multi-coat protective paint system pagkatapos ng paggawa.

• Mag-iskedyul ng nakagawiang paghuhugas ng kuryente para maalis ang mga kinakaing unti-unti na asin na pang-de-icing.

• Suriin ang mga pahalang na structural ledge kung saan madalas na naipon ang mga debris at tumatayong tubig.

• I-touch up ang mga localized paint failures bago tumagos ang kalawang sa ibabaw sa bakal na substrate.

Ang mga limitasyon sa clearance ay nagdidikta ng mga partikular na paghihigpit sa ruta. Maraming disenyo ang gumagamit ng through-truss configuration. Ang trapiko ay literal na dumadaan sa structural cage. Dapat mong maingat na suriin ang parehong vertical at horizontal clearance. Ang malalaking makinang pang-agrikultura o malalaking pang-industriya na kargamento ay maaaring tumama sa overhead portal bracing. Ang pag-ilid na epekto mula sa isang malawak na pagkarga ay maaaring makapinsala nang husto sa mga mahahalagang vertical na nagdadala ng pagkarga. Palaging i-verify ang mga pangmatagalang profile ng trapiko bago gumawa sa isang mahigpit na disenyo ng hawla.

Pag-shortlist sa Iyong Bridge Solution: Mga Susunod na Hakbang na Pagkilos

Ang iyong paglalakbay sa pagkuha ay dapat magsimula sa isang masusing site at geotechnical na pagtatasa. Ang mga matibay na framework na ito ay naglilipat ng makabuluhang puro load nang direkta sa kanilang mga end support. Kung ang lupa sa tabing ilog ay malambot, ang abutment ay maaaring tumira nang hindi pantay. Ang hindi pantay na pag-aayos ay nagdudulot ng mapanganib na stress sa matibay na balangkas ng bakal. Dapat mong i-verify ang kapasidad ng pagdadala ng lupa bago mag-order ng anumang structural steel.

Ang mga tagapamahala ng proyekto ay madalas na nahihirapang pumili sa pagitan ng mga pasadyang disenyo at mga standardized na sistema. Binabalangkas ng matrix sa ibaba kung paano suriin ang iyong mga opsyon.

Custom vs Modular Selection Matrix

Lubos naming inirerekumenda na makipag-ugnayan sa mga structural consultant nang maaga sa yugto ng pagpaplano. Nagdadala sila ng kinakailangang software sa pagmomodelo upang patunayan ang iyong mga paunang pagpapalagay. Kakalkulahin ng mga consultant ang mga naka-localize na wind load, imamapa ang makasaysayang aktibidad ng seismic, at susuriin ang mga partikular na kinakailangan sa heavy-haul. Ang kanilang maagang paglahok ay humahadlang sa magastos na muling pagdidisenyo at tinitiyak ang ganap na pagsunod sa mga pamantayan ng lokal na awtoridad sa transportasyon.

Konklusyon

Ang pangunahing katatagan ng istilong istrukturang ito ay ganap na nag-ugat sa simpleng triangulation. Ang pangunahing geometric na prinsipyong ito ay isinasalin sa lubos na predictable, nasusukat, at nababanat na imprastraktura. Maaari mong i-maximize ang kahusayan sa site sa pamamagitan ng pag-channel ng mga puwersa nang ligtas sa mga tuwid na linear na miyembro. Nakakamit namin ang mga kahanga-hangang rating ng pagkarga nang hindi nagbubuhos ng malalaking kongkretong istruktura.

Gayunpaman, ang matagumpay na pagpapatupad ay nangangailangan ng balanseng pagtingin sa system. Dapat mong timbangin ang mga pambihirang ratio ng lakas-sa-timbang laban sa mahigpit na katotohanan ng pangmatagalang pinagsamang pagpapanatili. Tinitiyak ng wastong pagpaplano ang mga dekada ng ligtas na operasyon.

• Magsagawa ng malalim na geotechnical survey para mapatunayan ang abutment settling tolerances.

• Kalkulahin ang mahigpit na vertical at horizontal clearance kung gumagamit ng through-truss na disenyo.

• Bumuo ng mahigpit, pinondohan na iskedyul ng inspeksyon na nakatuon nang husto sa mga gusset plate at mas mababang chord moisture accumulation.

• Itugma ang pagkaapurahan ng iyong timeline sa tamang modular o custom na system.

FAQ

T: Bakit ginagamit ang mga tatsulok sa halip na iba pang mga hugis sa isang tulay ng salo?

A: Ang mga tatsulok ay ang tanging mga polygon na humahawak sa kanilang hugis sa ilalim ng presyon nang hindi matibay ang kanilang mga kasukasuan. Sila ay natural na nagko-convert ng mga inilapat na vertical load sa purong axial forces (push o pull). Pinipigilan nito ang mga istrukturang miyembro mula sa pagyuko, tinitiyak ang maximum na geometric na katatagan at kahusayan ng materyal.

Q: Ano ang maximum span para sa isang standard truss bridge?

A: Ang mga indibidwal na simple-span trusses ay lubos na epektibo at matipid hanggang sa 300 talampakan. Gayunpaman, ang tuluy-tuloy na mga pagsasaayos ay maaaring ligtas na sumasaklaw sa mas malalaking distansya. Sa pamamagitan ng paglalagay ng tuluy-tuloy na balangkas sa maramihang mga intermediate na kongkretong pier, ang mga inhinyero ay madaling makatulay sa mga puwang na lampas sa 1,000 talampakan.

T: Ang mga Bailey truss bridges ba ay angkop para sa mga permanenteng pag-install?

A: Oo. Bagama"t orihinal na idinisenyo para sa pansamantalang pag-deploy ng militar noong Ikalawang Digmaang Pandaigdig, ang modernong bailey-style na mga bahagi ay gumagamit ng mataas na grado na galvanized na bakal. Ang mga departamento ng transportasyon ay madalas na inilalagay ang mga ito bilang mga permanenteng solusyon sa mga rural na lugar, mga ruta ng pag-log, at mga aplikasyon sa munisipyo kung saan ang mabilis na pag-deploy ay lubos na pinahahalagahan.
