Ang mga proyekto sa imprastraktura ay nagdadala ng hindi kapani-paniwalang mataas na pusta. Dapat na maingat na balansehin ng mga modernong tagabuo ang mabibigat na kapasidad ng pagkarga, mahigpit na mga hadlang sa site, mahigpit na badyet, at mahalagang pangmatagalang tibay. Ang mga teoretikal na modelo na pinag-aralan sa mga setting ng akademiko ay kadalasang mukhang perpekto sa papel. Gayunpaman, madalas silang naiiba mula sa hinihingi na mga katotohanan ng komersyal na civil engineering. Sa field, ang isang maling pagkalkula ay maaaring mag-trigger ng matinding pagkaantala, napakalaking pag-overrun sa badyet, o sakuna na pagkabigo sa istruktura. Ang mga tagaplano ay nangangailangan ng praktikal, nasubok sa larangan ng mga solusyon sa halip na mga abstract na teorya upang mapanatiling ligtas ang mga pampublikong gumagamit.

Ang gabay na ito ay nagbibigay ng isang komprehensibo, yugto ng desisyon na blueprint na iniayon para sa mga tagapamahala ng proyekto, mga developer, at mga tagaplano ng munisipyo. Matutuklasan mo nang eksakto kung paano suriin ang mga kumplikadong disenyo ng istruktura at gumawa ng matalinong mga pagpili ng materyal. Susuriin din namin ang mahusay na mga paraan ng pagkuha upang magarantiya ang isang mabibigo, lubos na nababanat na pagbuo mula sa unang araw.

Mga Pangunahing Takeaway

• Structural Integrity: Ang lakas ng isang truss bridge ay ganap na umaasa sa mahusay na triangulation, na epektibong namamahagi ng mga patay, buhay, at kapaligiran na mga load sa mga miyembro ng tension at compression.

• Pagkakaiba-iba ng Disenyo: Ang pagpili sa pagitan ng Pratt, Howe, o Warren trusses ay nagdidikta ng kahusayan sa materyal at mga kakayahan ng span batay sa mga partikular na pangangailangan ng proyekto.

• Modular Efficiency: Ang paggamit ng mga pre-engineered system, tulad ng isang bailey truss bridge, ay kapansin-pansing binabawasan ang oras ng deployment at mga panganib sa pagpapatupad nang hindi sinasakripisyo ang mga rating ng pagkarga.

• Pagsunod at ROI: Ang pangmatagalang tagumpay ay nangangailangan ng mahigpit na pagsunod sa mga pamantayan ng regional engineering (hal., AASHTO) at madiskarteng pagpili ng vendor upang mabawasan ang pagpapanatili ng lifecycle.

Mga Pangunahing Mekanika: Ano ang Gumagawa ng Truss Bridge na "Malakas"?

Ang bawat proyekto sa engineering ay nagsisimula sa pamamagitan ng pagtukoy sa pangunahing problema sa negosyo. Ang over-engineering ng isang istraktura ay nag-aaksaya ng mahahalagang badyet ng munisipyo o pribadong. Sa kabaligtaran, ang under-engineering ay nag-aanyaya ng sakuna na pananagutan at naglalagay ng panganib sa mga buhay. Ang iyong pangunahing layunin ay purong structural optimization. Kailangan mo ng isang disenyo na gumagana nang mapagkakatiwalaan sa ilalim ng maximum na stress nang hindi nagpapalaki ng mga kinakailangan sa materyal.

Ang pundasyon ng pag-optimize na ito ay nakasalalay sa kapangyarihan ng triangulation. Ang mga matibay na triangular na yunit ay bumubuo sa gulugod ng isang matibay na tulay ng salo . Hindi tulad ng mga hugis-parihaba na balangkas, ang mga tatsulok ay hindi nababaluktot kapag napapailalim sa mabibigat na puwersa. Kapag nag-apply ka ng timbang sa isang parihaba, madali itong nagiging paralelogram. Ang mga tatsulok ay likas na lumalaban sa epekto ng paggugupit na ito. Nila-lock nila ang geometry sa lugar, inililipat ang inilapat na timbang pababa patungo sa mga sumusuportang abutment.

Upang maunawaan ang mga puwersang ito, dapat nating makilala ang pagitan ng pag-igting at compression. Ang mga bahagi ng tulay ay kumikilos nang sama-sama upang pamahalaan ang mga magkasalungat na enerhiya na ito. Maaari nating i-break ang mechanics tulad ng sumusunod:

• Top Chords: Ang mga upper horizontal beam na ito ay karaniwang humahawak ng compression. Ang bigat na itinutulak pababa mula sa trapiko ay pumipiga sa mga miyembrong ito.

• Bottom Chords: Ang mga lower horizontal beam na ito ay humahawak ng tensyon. Habang bahagyang yumuyuko ang tulay sa ilalim ng timbang, ang mga miyembro sa ibaba ay umaabot palabas.

• Mga Diagonal na Miyembro: Ang mga ito ay nagkokonekta sa itaas at ibabang mga chord. Sila ay kahalili sa pagitan ng pag-igting at compression depende sa partikular na geometric na layout.

Dapat kalkulahin ng mga inhinyero ang dalawang pangunahing kategorya ng timbang. Ang mga static na load ay kumakatawan sa patay na bigat ng tulay mismo, kabilang ang mga steel beam, decking, at mga permanenteng fixture. Kinakatawan ng mga dynamic na load ang mga live, gumagalaw na pabigat, gaya ng trapiko ng commuter, mabibigat na trak ng kargamento, at mga taong naglalakad. Gayunpaman, ang gravity ay hindi lamang ang iyong kaaway. Ang mga pagsasaalang-alang sa pag-load sa kapaligiran ay may malaking papel sa mga paunang kalkulasyon ng stress. Dapat mong isaalang-alang ang lateral wind shear sa mga nakalantad na lambak. Dapat kang magdisenyo para sa aktibidad ng seismic sa mga fault zone. Sa mas malamig na klima, dapat mong kalkulahin ang eksaktong bigat ng potensyal na pag-iipon ng niyebe at yelo.

Pagsusuri ng Pangunahing Truss Configuration

Dapat suriin ng mga mamimili ang iba"t ibang structural configuration upang matukoy kung aling system ang akma sa kanilang partikular na mga parameter ng site. Walang solong geometry ang lumulutas sa bawat hamon sa engineering. Dapat mong itugma ang uri ng truss sa iyong haba ng span, kinakailangan sa pagkarga, at badyet ng materyal. Ang tatlong pinakakaraniwang solusyon ay nangingibabaw sa modernong civil engineering.

Ang Warren Truss

Gumagamit ang configuration ng Warren ng isang serye ng mga equilateral triangle. Pinaliit ng geometry na ito ang kabuuang bilang ng mga miyembrong istruktura na kailangan. Sa pamamagitan ng pag-alis ng mga vertical beam, ganap itong umaasa sa mga diagonal na nagpapalit-palit sa pagitan ng tensyon at compression. Ito ay pinakamahusay para sa mas mahabang span kung saan dapat mong unahin ang pagbabawas ng timbang at materyal na cost-efficiency. Nagbibigay ito ng mahusay na katigasan nang hindi nababalot ang pundasyon na may labis na patay na pagkarga.

Ang Pratt Truss

Nagtatampok ang configuration ng Pratt ng mga vertical na miyembro at diagonal na miyembro na sloping patungo sa gitna ng span. Sa ilalim ng pagkarga, ang mga vertical na miyembro ay nakakaranas ng compression, habang ang mga diagonal na miyembro ay nakakaranas ng pag-igting. Dahil napakahusay na pinangangasiwaan ng bakal ang pag-igting ngunit maaaring mag-buckle sa ilalim ng matinding compression, ang paggawa ng mas mahabang dayagonal na mga miyembro na humahawak ng tensyon ay lubos na mahusay. Ito ay pinakamahusay para sa karaniwang mga aplikasyon ng sasakyan. Madalas mong makikita ang layout na ito sa mga highway at municipal waterways.

Ang Howe Truss

Ang configuration ng Howe ay mukhang isang reverse Pratt. Ang mga miyembro ng dayagonal ay lumayo sa gitna. Dito, ang mga vertical na miyembro ay nakakaranas ng pag-igting, habang ang mas mahabang dayagonal na mga miyembro ay humahawak ng compression. Sa kasaysayan, ginamit ng mga tagabuo ang kahoy para sa mga dayagonal at bakal para sa mga patayo. Sa ngayon, ginagamit ng mabibigat na steel span ang disenyong ito para sa mga partikular na application na may mataas na stress. Ito ay pinakamainam para sa mas maiikling haba na nakaharap sa napakabigat, puro kinakailangan sa pagkarga, gaya ng mga linya ng riles ng kargamento o mabibigat na mga ruta ng transportasyong pang-industriya.

Nasa ibaba ang isang mabilis na reference table na nagdedetalye ng mga pangunahing pagkakaiba sa tatlong karaniwang mga configuration ng istruktura.

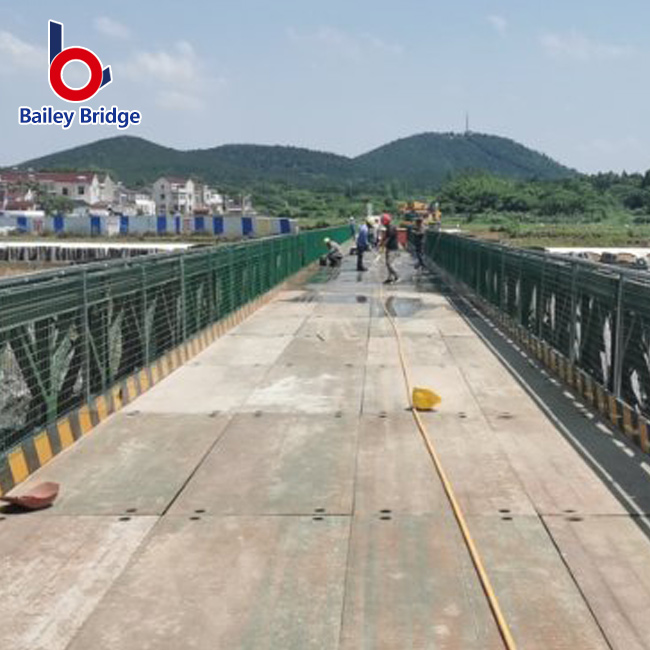

Ang Tungkulin ng Modular na Konstruksyon: Ang Bailey Truss Bridge

Ang tradisyonal na paggawa ng tulay ay kadalasang nangangailangan ng custom-built, site-welded na mga istraktura. Ang diskarte na ito ay nangangailangan ng malawak na paggawa, paborableng panahon, at mahabang timeline. Ngayon, ang mga strategic planner ay lalong pinapaboran ang mga prefabricated na modular system. Nag-aalok sila ng lubos na mabubuhay, matipid na alternatibo para sa parehong pansamantala at permanenteng pag-install.

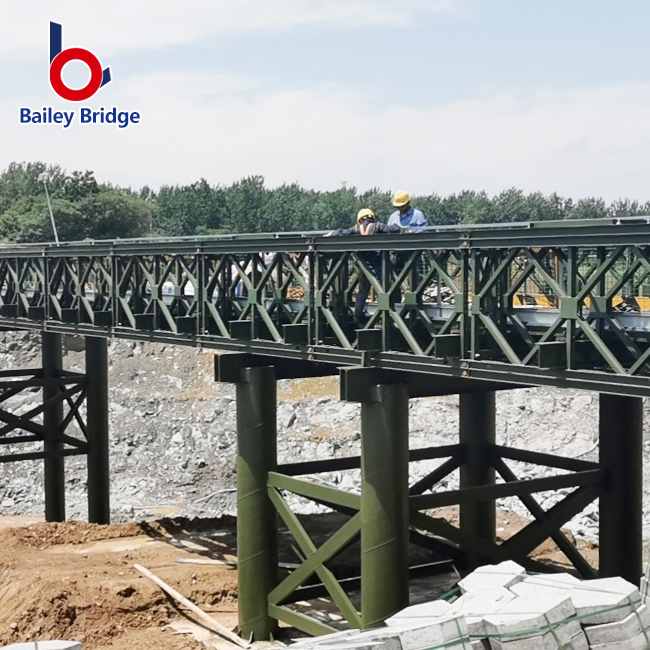

Sa unahan ng modular na rebolusyong ito ay ang bailey truss bridge . Orihinal na idinisenyo ni Donald Bailey noong Ikalawang Digmaang Pandaigdig para sa mabilis na pag-deploy ng militar, ang sistemang ito ay naging isang staple ng komersyal na civil engineering. Ito ay isang portable, pre-fabricated na istraktura na binuo mula sa mapagpapalit na high-tensile steel panel. Ikinonekta ng mga crew ang mga panel na ito gamit ang mabibigat na mga pin na bakal, ganap na inaalis ang pangangailangan para sa kumplikadong on-site welding.

Kapag sinusuri ang isang modular system, dapat tingnan ng mga tagapamahala ng proyekto ang tatlong partikular na mga dimensyon ng mga feature-to-outcomes:

1. Scalability: Ang mga standardized na bahagi ay nananatiling ganap na mapagpapalit. Kung tumaas ang mga pangangailangan ng trapiko sa mga taon pagkatapos ng unang pagbuo, maaari mong palakasin ang istraktura. Ang pagdaragdag ng mga karagdagang layer o mga hilera ng mga side panel ay madaling nagpapataas ng kapasidad ng pagkarga nang retroactive.

2. Bilis: Maaaring tipunin ng mga tauhan ang mga tulay na ito gamit ang pangunahing mabibigat na makinarya. Hindi mo palaging kailangan ng napakalaking, espesyal na mga crane. Ito ay kapansin-pansing binabawasan ang kabuuang oras ng paggawa, pagkagambala sa site, at mga oras ng pagsasara ng kalsada.

3. Use Cases: Mahusay sila sa mga sitwasyong may mataas na presyon. Ang mga ito ay nagsisilbing mainam na mga emergency detour kasunod ng mga natural na sakuna. Ang mga ito ay perpekto para sa malayuang pagmimina at pag-log na mga operasyon na nangangailangan ng mabigat na pag-access sa trak. Higit pa rito, mahusay silang gumaganap bilang pansamantalang-hanggang-permanenteng munisipal na imprastraktura.

Mga Pamantayan sa Pagpili ng Materyal at Pagsunod

Ang pagpili ng tamang structural material ay nagdidikta sa haba ng buhay at maintenance routine ng iyong proyekto. Sinusuri namin ang mga materyales batay sa raw tensile strength, environmental resistance, at bigat. Ang pagpili sa pagitan ng iba"t ibang grado ng bakal at aluminyo ay pangunahing nagbabago sa diskarte sa engineering.

Ang weathering steel, na karaniwang kilala bilang Cor-Ten, ay nagbibigay ng napakataas na lakas. Sinadya nitong bumuo ng proteksiyon na kalawang patina sa paglipas ng panahon. Ang oxidized layer na ito ay nagse-seal sa panloob na bakal mula sa karagdagang pagkabulok. Nangangailangan ito ng napakababang patuloy na pagpapanatili, na ginagawa itong perpekto para sa mga malalayong lugar o mahirap i-access na mga lokasyon. Ang galvanized na bakal ay tumatagal ng ibang diskarte. Inilulubog ng mga tagagawa ang mga bahagi ng bakal sa tinunaw na zinc. Lumilikha ito ng maximum na tibay laban sa malupit, kinakaing unti-unti na mga kapaligiran. Dapat mong mahigpit na tukuyin ang mga galvanized na bahagi para sa mga rehiyon sa baybayin, mga lugar na may mataas na kaasinan, o mga kalsadang ginagamot nang husto sa mga winter de-icing salt.

Nag-aalok ang istrukturang aluminyo ng isang natatanging alternatibo. Ito ay kapansin-pansing magaan at natural na lumalaban sa kaagnasan. Hindi ito kinakalawang tulad ng hindi ginagamot na bakal. Gayunpaman, ang aluminyo ay nagbubunga sa ilalim ng mas mababang mga threshold ng timbang kumpara sa mabibigat na bakal na haluang metal. Ito ay nagsisilbing perpektong materyal para sa mga pedestrian span, golf course bridge, o environment sensitive zone na nangangailangan ng mga low-impact installation.

Higit pa sa materyal na kimika, dapat mong unahin ang seguridad at pagsunod. Ang engineering ay isang hindi kapani-paniwalang mahigpit na disiplina. Dapat kang humingi ng mga guhit ng engineering na may tatak na propesyonal mula sa mga lisensyadong inhinyero ng istruktura. Ang pagsunod sa mga panrehiyong pamantayan sa rating ng pagkarga, gaya ng AASHTO (American Association of State Highway and Transportation Officials) LRFD framework, ay nananatiling ganap na hindi mapag-usapan. Higit pa rito, dapat mong i-verify ang mahigpit na inspeksyon ng weld. Ang mga pabrika ay dapat gumamit ng ultrasonic o radiographic na pagsusuri upang kumpirmahin ang bawat weld na tumagos nang maayos nang walang nakatagong mga air pocket.

Mga Realidad ng Pagpapatupad at Mga Panganib sa Paglunsad

Ang isang walang kamali-mali na disenyo ng papel ay walang ibig sabihin kung hindi mo maisagawa ang pisikal na pagpapatupad. Ang mga on-the-ground na katotohanan ay nagpapakita ng napakalaking hamon. Ang mga tagapamahala ng proyekto ay dapat mag-navigate sa mahirap na lupain, pabagu-bago ng panahon, at kumplikadong logistik ng makinarya.

Ang geotechnical na paghahanda ay namumukod-tangi bilang ang pinaka-kritikal na kadahilanan ng panganib. Ang pinakamatibay na span ng bakal ay babagsak kung mabibigo ang pundasyon. Dapat subukan ng mga geotechnical engineer ang kapasidad ng pagdadala ng lupa bago magbuhos ng mga abutment. Kung ang pundasyon ng lupa ay nagbabago, o kung ang mga kongkretong abutment ay kulang sa tamang rebar reinforcement, ang buong istraktura ay nakompromiso. Dapat mong i-secure ang lupa bago mo tulay ang puwang.

Ang logistik at transportasyon ay nagpapakilala ng isa pang layer ng pagiging kumplikado. Ang paglipat ng malalaking steel beam sa isang malayo o masikip na lugar ng trabaho ay nangangailangan ng tumpak na koordinasyon. Maaaring kailanganin mo ng mga espesyal na permit, highway escort, o espesyal na multi-axle trailer. Sa mga bulubunduking rehiyon, ang masikip na switchback na mga kalsada ay ganap na makakapigil sa paghahatid ng mahabang tuloy-tuloy na mga sinag. Kadalasang pinipilit ng katotohanang ito ang mga tagaplano na gumamit ng mga disenyo ng modular panel.

Sa wakas, dapat mong piliin ang naaangkop na paraan ng paglulunsad. Mabilis ang mga instalasyon ng crane-lift ngunit nangangailangan ng access ng heavy equipment nang direkta sa tabi ng dike. Kung ang lupain ay masyadong malambot o matarik upang suportahan ang isang 100-toneladang kreyn, kailangan mong pivot. Ang paglulunsad ng Cantilever ay nag-aalok ng napakatalino na alternatibo. Binubuo ng mga tauhan ang tulay sa tuyong lupa sa likod ng abutment. Ang mga ito ay nakakabit ng magaan na "launching nose" sa harap. Gamit ang mga roller at mabibigat na makinarya, dahan-dahan nilang itinutulak ang tulay sa puwang. Ang paraan ng cantilever na ito ay lubos na karaniwan para sa mga modular panel system.

Pag-shortlist sa Iyong Tagagawa ng Tulay o Kasosyo sa Engineering

Tinitiyak mo ang pangmatagalang lakas sa panahon ng maagang yugto ng pagkuha at pagsusuri. Ang pagpili ng maaasahang vendor para sa disenyo at katha ay nangangailangan ng matibay na balangkas ng desisyon. Huwag ibase lamang ang iyong desisyon sa pinakamababang paunang bid. Bumibili ka ng mahalagang bahagi ng pampublikong imprastraktura.

Maghanap ng mga mahahalagang kakayahan sa vendor. Ang isang nangungunang tagagawa ay nagpapanatili ng in-house na engineering at mga koponan sa pagdedetalye. Dapat silang gumamit ng mga welder na sertipikado ng AWS at madaling magbigay ng transparent na dokumentasyon ng Quality Assurance at Quality Control (QA/QC). Higit pa rito, kailangan nila ng napatunayang track record na naghahatid ng partikular na uri ng truss na kailangan mo. Ang isang vendor na nag-specialize sa magaan na mga pedestrian walkway ay maaaring kulang sa kadalubhasaan upang gumawa ng isang heavy-haul logging route.

Mag-ingat para sa mga agarang pulang bandila sa panahon ng proseso ng konsultasyon:

• Mga vendor na nag-aalok ng hindi malinaw na garantiya ng kapasidad ng pagkarga sa halip na mga sertipikadong kalkulasyon ng engineering.

• Mga kumpanyang kulang sa customization na partikular sa site, sinusubukang pilitin ang isang generic na produkto sa isang natatanging topography.

• Ang mga supplier ay nabigong magbigay ng komprehensibo, madaling maunawaan na mga manwal sa pag-install at on-site na gabay.

Ang iyong agarang susunod na hakbang na pagkilos ay pangangalap ng kritikal na data. Payuhan ang iyong koponan na maghanda ng isang paunang survey sa site. Idokumento ang eksaktong haba ng span, ang kinakailangang rating ng pag-load, at lahat ng mga hadlang sa pag-access sa site. Ang pagpapakita ng malinaw na data na ito sa isang prospective na manufacturer ay nagpapadali sa konsultasyon at nagbubunga ng napakatumpak na paunang mga panipi.

Konklusyon

Ang pagbuo ng isang malakas, maaasahang spanning structure ay nangangailangan ng maingat na synthesis ng maraming disiplina sa engineering. Dapat mong piliin ang tamang geometric na configuration para pamahalaan ang tension at compression. Dapat kang pumili ng mga materyal na naaangkop sa site na may kakayahang makayanan ang mga lokal na banta sa kapaligiran. Sa pamamagitan ng paggamit ng mahusay na mga paraan ng pag-deploy, tulad ng modular na konstruksyon, maaari mong makabuluhang bawasan ang pagkaantala sa site at oras ng paggawa.

Huwag kalimutan na ang tunay na pangmatagalang lakas ay sinigurado sa yugto ng pagkuha. Ang masusing pagsusuri sa iyong kasosyo sa pagmamanupaktura ay pumipigil sa mga sakuna na pagkabigo at pinapaliit ang mga pangmatagalang pasanin sa pagpapanatili. Hindi mo kayang bayaran ang mga shortcut kapag umaasa ang kaligtasan ng publiko at mabigat na logistik sa iyong proyekto.

Kumilos ngayon para protektahan ang iyong pamumuhunan sa imprastraktura. Makipag-ugnayan sa isang dalubhasang consultant sa engineering o humiling ng pagsusuri sa pagkarga na partikular sa site at detalyadong quote mula sa isang sertipikadong tagagawa.

FAQ

Q: Gaano katagal bago mag-assemble ng prefabricated bailey truss bridge?

A: Ang mga oras ng pagpupulong ay lubos na nakadepende sa kabuuang haba ng span at mga kondisyon ng site. Gayunpaman, ang mabilis na pag-deploy ay isang pangunahing bentahe. Ang isang sinanay na crew na gumagamit ng pangunahing mabibigat na makinarya ay kadalasang maaaring mag-assemble at maglunsad ng isang standard na single-span modular na istraktura sa loob lamang ng ilang araw hanggang ilang linggo. Ito ay higit na lumalampas sa mga tradisyonal na custom-welded build.

Q: Ano ang maximum span para sa isang standard steel truss bridge?

A: Ang isang malinaw na span na walang mga intermediate na suporta ay karaniwang maaaring mula 50 hanggang 300 talampakan, depende sa partikular na geometry at bigat ng materyal. Gayunpaman, maaari mong pahabain ang kabuuang haba nang walang katapusan sa pamamagitan ng paggamit ng mga multi-span na configuration. Sa pamamagitan ng paglalagay ng mga intermediate concrete pier sa daluyan ng tubig o lambak, maaari mong ikonekta ang maraming span nang walang putol.

T: Paano mo kinakalkula ang kapasidad ng pagkarga ng isang tulay ng salo?

A: Gumagamit ang mga inhinyero ng advanced na software na nagpapatakbo ng finite element analysis (FEA) upang gayahin ang mga puwersa. Kinakalkula nila ang mga dead load (timbang ng istraktura) laban sa mga dynamic na live load (traffic at environmental factors). Dapat nilang mahigpit na tiyakin na ang mga kalkulasyon na ito ay sumusunod sa mga rehiyonal na code ng transportasyon, tulad ng mga detalye ng AASHTO LRFD, upang patunayan ang eksaktong mga limitasyon sa timbang.

Q: Mas mura ba ang paggawa ng concrete beam bridge o steel truss bridge?

A: Ang mga konkretong beam ay karaniwang may mas mababang halaga ng materyal sa harap. Gayunpaman, ang mga bakal na modular system ay nag-aalok ng napakalaking bentahe ng bilis. Kapag kinakalkula mo ang mga pinababang oras ng paggawa, kaunting pag-arkila ng mabibigat na crane, at agarang mga kakayahan sa pag-deploy, kadalasang nagiging mas matipid na pagpipilian ang mga pre-engineered na istrukturang bakal. Ang bakal ay lalong matipid para sa mga malalayong lugar kung saan ang pagbuhos ng napakalaking dami ng kongkreto ay hindi praktikal.
