Ang pagkuha ng mabibigat na imprastraktura ay bihirang katulad ng pamimili mula sa isang retail catalog. Mabilis na natutuklasan ng mga tagaplano at inhinyero ang isang hindi komportableng katotohanan kapag nagpepresyo ng mga istrukturang sibil. Walang iisa, nakapirming tag ng presyo para sa isang maaasahang tulay ng salo . Ang mga gastos ay mabilis na nagbabago batay sa mga partikular na kinakailangan sa pagkarga, iba't ibang haba ng span, at hindi mahuhulaan na mga kundisyon ng site. Hindi mo basta-basta mahulaan ang isang badyet batay sa mga generic na makasaysayang average nang hindi nanganganib ng napakalaking pag-overrun sa pananalapi.

Ang gabay na ito ay nagbibigay sa mga tagapamahala ng proyekto, mga inhinyero, at mga tagaplano ng munisipyo ng isang malinaw, batay sa ebidensya na balangkas sa pagtatantya. Tuklasin namin kung paano nakikipag-ugnayan ang mga materyales sa istruktura, paghahanda sa site, at logistik ng kargamento upang himukin ang iyong panghuling badyet sa proyekto. Matututuhan mo kung paano mahulaan ang mga nakatagong gastos, suriin ang mga opsyon sa modular na istruktura, at sa huli ay magse-secure ng tumpak na pagtatantya sa imprastraktura ng komersyal o pedestrian. Ang aming layunin ay tulungan kang kumpiyansa na mag-navigate sa proseso ng pagkuha mula sa paunang pagpaplano hanggang sa huling pag-install ng site habang pinipigilan ang mga sorpresang gastos.

Mga Pangunahing Takeaway

• Gastos kumpara sa Span: Karaniwang bumababa ang gastos sa bawat talampakang parisukat habang tumataas ang span, kahit na ang kabuuang halaga ng proyekto ay tataas sa pagiging kumplikado ng istruktura.

• Epekto sa Materyal: Ang pagpili ng materyal (Steel, Wood, FRP) ay kapansin-pansing nagbabago sa parehong paunang CapEx at pangmatagalang OpEx.

• Modular Efficiencies: Ang mga pre-engineered system, tulad ng isang bailey truss bridge, ay maaaring makabuluhang bawasan ang on-site labor at mga timeline ng pag-install.

• Mga Nakatagong Variable: Ang kargamento, abutment engineering, at environmental permitting ay kadalasang umabot ng hanggang 30-40% ng kabuuang badyet ng proyekto.

1. Mga Pangunahing Variable na Nakakaimpluwensya sa Pagpepresyo ng Truss Bridge

Haba at Lapad ng Span

Ang haba ng span ay lubos na nakakaapekto sa iyong kabuuang gastos sa istruktura. Gayunpaman, ang relasyon sa pagitan ng haba at presyo ay ganap na hindi linear. Ang 100-foot span ay hindi lang doble ang halaga kaysa sa 50-foot span. Ang mas mahahabang span ay nangangailangan ng mas malalim na trusses. Hinihiling nila ang mas makapal, mas mabibigat na mga miyembro ng bakal upang maiwasan ang pagpapalihis. Ang idinagdag na structural mass na ito ay nagpapabago sa iyong cost curve pataas. Ang lapad din ang nagdidikta ng pagpepresyo. Ang pagpapalawak ng isang solong-lane na istraktura sa isang dual-lane na configuration ay nagpapataas ng patay na pagkarga. Ang disenyo ay dapat magsama ng mas mabibigat na floor beam at pinahusay na lateral bracing upang suportahan ang sobrang lapad na ito.

Kapasidad ng Pag-load (Pedestrian vs. Vehicular)

Dapat mong malinaw na tukuyin ang iyong mga kinakailangan sa structural load bago humiling ng mga quote. Ang kapasidad ng pag-load ay mahigpit na nagdidikta kung gaano karaming hilaw na materyal ang napupunta sa katha. Ang mga tulay ng pedestrian o light-duty trail ay nangangailangan ng mas kaunting structural mass. Karaniwang sinusuportahan ng mga ito ang karaniwang pagkarga ng pare-parehong pedestrian, gaya ng 90 pounds bawat square foot. Gumagana ang mga tulay ng sasakyan sa ilalim ng ganap na magkakaibang mga hadlang sa engineering. Dapat matugunan ng mga proyekto sa kalsada ang mahigpit na rating ng pag-load ng AASHTO, gaya ng HL-93. Ang mga kinakailangan sa mabigat na tungkulin na ito ay humihingi ng matatag na mga profile ng bakal, reinforced decking system, at malawak na pagsusuri sa pagkapagod. Naturally, ang mga istruktura ng sasakyan ay nag-uutos ng mas mataas na punto ng presyo.

Mga abutment at Geotechnical Reality

Maaaring mabilis na masira ng mga kondisyon ng site ang isang mahusay na binalak na badyet. Ang katatagan ng lupa ay direktang nagdidikta sa iyong mga gastos sa pundasyon. Ang isang napaka-abot-kayang superstructure ay madaling maging mahal kung ang iyong site ay nangangailangan ng kumplikadong malalim na pagtatambak. Dapat iangkla ng mga inhinyero ang mga abutment nang ligtas sa matatag na lupa o bedrock.

1. Soil Bearing Capacity: Ang malambot, marshy na mga lupa ay nangangailangan ng hinimok na mga tambak o drilled shaft. Ang matibay na bedrock ay nagbibigay-daan para sa mas mura, mababaw na spread footings.

2. Daloy ng Tubig at Scour: Ang pagtulay sa isang aktibong daluyan ng tubig ay nangangailangan ng proteksyon sa scour. Dapat mong balutian ang mga abutment laban sa rumaragasang tubig, na nagpapalaki ng mga gastos sa paghahanda sa site.

3. Mga Pagbabago sa Elevation: Pinipilit ng hindi pantay na mga bangko ang mga inhinyero na magdisenyo ng mga asymmetric na abutment. Ang mga custom na konkretong porma ay nagpapataas ng lokal na gastos sa paggawa at materyal.

2. Pagpili ng Materyal: CapEx vs. Lifecycle OpEx

Prefabricated Steel (Weathering at Galvanized)

Ang prefabricated na bakal ay nananatiling ganap na pamantayan ng industriya. Naghahatid ito ng walang kaparis na tibay at pambihirang kapasidad ng pagkarga. Karaniwang pumipili ang mga tagaplano sa pagitan ng dalawang pangunahing pagtatapos: weathering steel at hot-dip galvanized steel. Ang weathering steel (kadalasang kilala bilang Corten) ay nagkakaroon ng proteksiyon na parang kalawang na patina. Ang panlabas na layer na ito ay tinatakpan ang bakal laban sa karagdagang kaagnasan sa atmospera. Ang galvanized na bakal ay tumatanggap ng proteksiyon na zinc coating. Ang mga istrukturang bakal ay nagdadala ng mas mataas na paunang gastos sa kapital. Gayunpaman, ang kanilang hindi kapani-paniwalang mahabang buhay at mababang pagpapanatili ng mga profile ay nag-aalok ng napakalaking mga pakinabang sa lifecycle. Iniiwasan mo ang magastos na pag-ikot ng pagpipinta at pagkukumpuni ng bulok na istruktura sa mga darating na dekada.

Fiber Reinforced Polymer (FRP)

Ang Fiber Reinforced Polymer ay nag-aalok ng makikinang na alternatibo para sa mga lubhang kinakaing unti-unti na kapaligiran. Ang mga tagaplano ay madalas na sinusuri ang FRP para sa mga tawiran ng pedestrian sa mga coastal zone o mga kemikal na halaman. Ang mga materyales ng FRP ay ganap na lumalaban sa tubig-alat, mga kemikal na de-icing, at biological decay. Ang materyal na ito ay nagdadala ng mas mataas na paunang presyo ng pagbili kaysa sa karaniwang kahoy o pangunahing bakal. Gayunpaman, ang FRP ay hindi kapani-paniwalang magaan. Ito ay lubhang nagpapababa ng mga bayarin sa kargamento at nagbibigay-daan para sa mas maliit na kagamitan sa pag-install. Madali mong mabawi ang mas mataas na paunang halaga ng materyal sa pamamagitan ng zero-rot, zero-rust lifecycle na benepisyo.

Kahoy / Timber Structures

Ang mga istrukturang troso ay nananatiling sikat para sa mga nature park, golf course, at rustic hiking trail. Nag-aalok ang Wood ng isang aesthetically kasiya-siya, natural na hitsura. Madalas itong nagpapakita ng pinakamababang paunang gastos sa kapital sa mga modernong materyales sa tulay. Gayunpaman, ang mga mamimili ay dapat lumapit sa kahoy na may malusog na pag-aalinlangan tungkol sa pangmatagalang gastos sa pagpapatakbo. Ang kahoy ay hindi maiiwasang maging biktima ng biological decay, moisture intrusion, at pagkasira ng insekto. Dapat kang magbadyet para sa patuloy na patuloy na pagpapanatili. Asahan na regular na maglalagay ng mga mahal na sealant at palitan ang mga nabubulok na deck board. Sa huli, ang isang timber bridge ay nagbibigay ng makabuluhang mas mababang habang-buhay kumpara sa bakal o FRP na mga alternatibo.

3. Ang Bailey Truss Bridge: Economics of Modular Systems

Ano ito?

Ang isang bailey truss bridge ay gumaganap bilang isang lubos na maraming nalalaman, pre-engineered structural solution. Orihinal na binuo para sa mabilis na pag-deploy ng militar, ang mga modernong pag-ulit ay ganap na nagsisilbi sa mga pangangailangan sa komersyo at munisipyo. Binubuo ng mga tagagawa ang mga sistemang ito gamit ang standardized, interchangeable steel panels. Ginagawa ng modular na disenyo ang istraktura na portable, nasusukat, at napakadaling i-assemble on-site.

Mga Kalamangan sa Gastos

Ang mga modular system na ito ay nagtatanggal ng napakalaking basura mula sa tradisyonal na proseso ng pagkuha. Dahil ang mga bahagi ay na-standardize, inaalis mo ang mahahabang custom na timeline ng engineering. Mass-produce ng mga Fabricator ang mga mapagpapalit na bahagi at panatilihin ang mga ito sa imbentaryo. Ang ekonomiya ng sukat na ito ay nagpapababa sa bawat yunit na gastos sa paggawa. Bumili ka ng isang subok na, off-the-shelf na structural system sa halip na pondohan ang mahal na pasadyang disenyo ng trabaho.

Mga Kaso ng Paggamit ng Pagpapatupad

Ang mga modular na tulay ay nagpapatunay na lubos na matipid sa ilang magkakaibang mga sitwasyon. Dapat suriin ng mga tagaplano ang sistemang ito kapag ang bilis at kakayahang umangkop ay pinakamahalagang layunin ng proyekto.

• Pansamantalang Pag-access sa Konstruksyon: Ang mga mabibigat na kagamitan ay maaaring tumawid sa mga ilog nang hindi naghihintay ng mga buwan para sa isang permanenteng istraktura.

• Disaster Relief Operations: Maaaring palitan ng mga emergency crew ang mga nahugasang rural span sa loob ng ilang araw.

• Mabilis na Sinusubaybayan na Imprastraktura: Maaaring mabilis na i-upgrade ng mga munisipyo ang mga bagsak na istruktura ng troso habang pinapaliit ang mga lokal na pagsasara ng kalsada.

Mga Pagbawas sa Paggawa

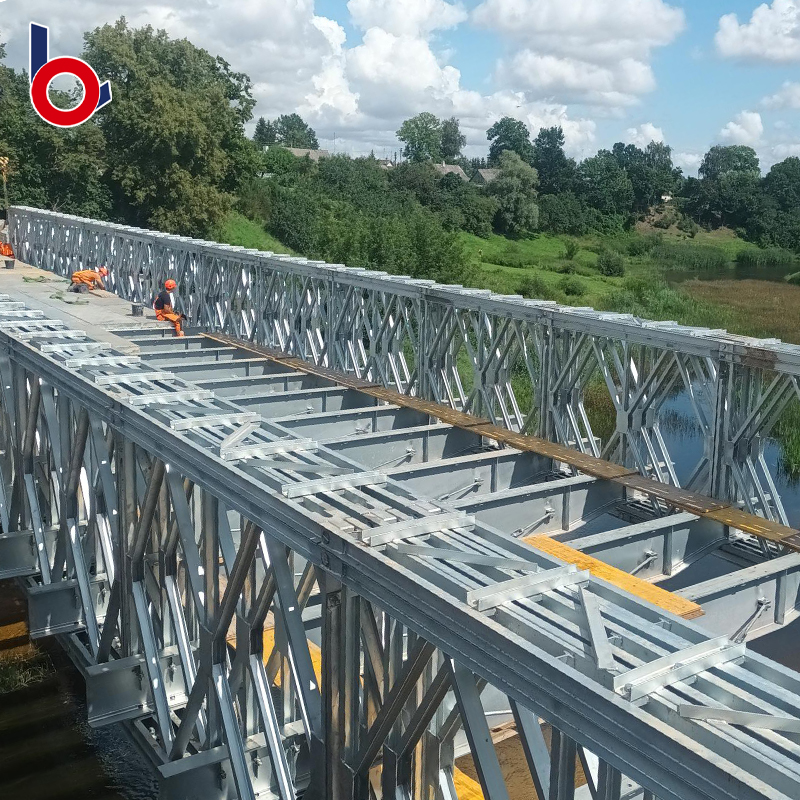

Ang mga gastos sa pag-install ay kadalasang gumagawa o nakakasira ng badyet sa imprastraktura. Ang mga modular truss system ay lubhang nagbabawas ng mga gastos sa paggawa sa bukid. Ang mga koponan ay madalas na gumagamit ng isang matalinong paraan ng pag-install ng launch-and-roll. Binubuo ng mga manggagawa ang istraktura sa mga roller sa isang gilid ng puwang. Pagkatapos ay itinutulak nila ang buong tulay sa span gamit ang isang cantilever nose. Ang mapanlikhang pamamaraang ito ay ganap na nagpapaliit sa pangangailangan para sa napakalaking heavy-lift crane. Iniiwasan mo ang labis na pang-araw-araw na mga bayarin sa pag-arkila ng crane at makabuluhang bawasan ang iyong kabuuang gastos sa paggawa sa site.

4. Mga Nakatagong Gastos ng Proyekto at Mga Panganib sa Pagpapatupad

Freight at Logistics

Kwalipikado ang mga bahagi ng tulay bilang malalaking load. Ang pagpapadala ng mga malalaking seksyon ng bakal na ito ay nangangailangan ng espesyal na pagpaplano ng logistik. Ang mga bayarin sa kargamento ay kumakain ng nakakagulat na malaking bahagi ng kabuuang badyet. Ang kalapitan sa pasilidad ng katha ay napakahalaga. Ang pagpapadala ng isang istraktura na tatlong estado ang layo ay nagdaragdag ng libu-libong dolyar. Higit pa rito, malaki ang epekto ng accessibility sa site sa mga bayarin sa paghahatid. Ang pag-navigate sa mga mabibigat na flatbed na trak sa makitid, paikot-ikot, o hindi sementadong mga kalsada sa kanayunan ay nangangailangan ng mga pilot car at kumplikadong staging logistics.

Assembly at Site Labor

Ang mga mamimili ay nahaharap sa isang kritikal na pagpipilian sa pagitan ng ganap na naka-assemble na paghahatid at knock-down na paghahatid. Ang isang ganap na binuo na tulay ay nagpapaliit sa trabaho sa lugar. Ang isang crane ay itinataas lamang ito mula sa trak at inilalagay ito sa mga abutment. Gayunpaman, ang pagpapadala ng isang ganap na naka-assemble na truss ay nag-uutos ng mga premium na oversized na mga rate ng kargamento. Sa kabaligtaran, ang isang natumba na paghahatid ay hindi naka-assemble sa mga karaniwang trailer. Binabawasan nito ang iyong singil sa kargamento ngunit pinapataas nito ang iyong paggawa sa bukid. Kailangang gumugol ng mga araw ang mga construction crew sa pag-bolting ng mga miyembro ng istruktura sa lugar. Dapat mong maingat na kalkulahin kung aling paraan ang magbubunga ng pinakamababang pinagsamang gastos para sa iyong partikular na lokasyon.

Pagpapahintulot at Pagsunod

Ang pagsunod sa regulasyon ay nagpapakilala ng mga banayad na epekto sa pananalapi. Ang pagkabigong mahulaan ang pagpapahintulot sa mga gastos ay naantala ang mga proyekto at nag-trigger ng mga overrun sa badyet. Kung ang iyong tulay ng pedestrian ay nangangailangan ng pagsunod sa ADA, dapat kang sumunod sa mga mahigpit na kinakailangan sa slope. Maaaring kailanganin mong magtayo ng mga malalawak na rampa sa paglapit, na kumonsumo ng mas maraming lupa at materyales. Ang mga pag-aaral sa epekto sa kapaligiran ay nakakaubos din ng mga badyet, lalo na kapag tinutulay ang mga sensitibong wetlands o mga daluyan ng salmon. Ang mga lokal na munisipalidad ay maaari ding humingi ng mga partikular na kinakailangan sa engineering seal, na pumipilit sa iyong kumuha ng mga regional consultant upang suriin ang mga plano ng tagagawa.

5. Truss Bridge kumpara sa Mga Alternatibong Istruktura (Evaluation Framework)

Kailan Pumili ng Truss Bridge

Ang mga trusses ay mahusay sa mga partikular na sitwasyon sa istruktura. Ang mga ito ay nananatiling perpektong pagpipilian para sa malinaw na mga span na umaabot ng higit sa 40 talampakan kung saan ang mga intermediate na pier ay imposible o napakamahal. Kung kailangan mong tumawid sa isang aktibo, nalalayag na daanan ng tubig, isang malalim na mabatong bangin, o isang pangunahing highway, ang mga trusses ay naghahatid ng pambihirang halaga. Nagdadala sila ng mabibigat na karga sa malalayong distansya gamit ang hindi kapani-paniwalang mahusay na pamamahagi ng materyal.

Truss vs. Boardwalk Systems

Dapat mong suriin ang mga komersyal na boardwalk system kapag binabaybay ang mga sensitibong wetlands o marshy terrain. Nagtatampok ang mga boardwalk ng mababang profile at gumagamit ng maraming intermediate na suporta sa pundasyon. Kung pinahihintulutan ng iyong mga pahintulot sa kapaligiran na magmaneho ng maliliit na tambak sa putik bawat 15 talampakan, makatuwiran ang isang boardwalk. Sa mga partikular na sitwasyong ito, mababa ang clearance, ang isang komersyal na boardwalk system ay kadalasang nagbubunga ng mas mababang kabuuang halaga ng naka-install kaysa sa isang solong, napakalaking long-span truss.

Truss vs. I-Beam Bridges

Ang mga inhinyero ay madalas na naghahambing ng mga trusses laban sa mga tradisyonal na pinagsamang I-beam na tulay. Gumagamit ang mga beam bridge ng simple at mabibigat na steel girder. Para sa napakaikling haba ng sasakyan (wala pang 40 talampakan), kadalasang mas mura ang mga beam bridge. Nangangailangan sila ng kaunting oras ng paggawa. Gayunpaman, habang lumalaki ang span, ang mga solid beam ay nagiging hindi kapani-paniwalang mabigat at lubhang hindi epektibo. Para sa mas mahabang malinaw na span, madaling manalo ang mga salo sa kahusayan ng materyal. Binabawasan ng open-web na disenyo ang dead weight habang nagbibigay ng superior stiffness at mas mahusay na architectural aesthetics.

Konklusyon

Ang pagkalkula ng tumpak na badyet sa imprastraktura ay nangangailangan ng maingat na pagsusuri ng maraming intersecting variable. Dapat mong agresibong balansehin ang iyong mga paunang materyal na pagpipilian laban sa mga hadlang sa pag-install na partikular sa site. Ang isang murang kahoy na istraktura ay maaaring makatipid ng kapital ngayon, ngunit ang mga agresibong gawain sa pagpapanatili ay mabilis na maubos ang iyong badyet sa pagpapatakbo. Ang mga mamimili ay dapat tumingin sa kabila ng pangunahing presyo ng superstructure lamang. Dapat kang eksklusibong tumuon sa pagkalkula ng totoo, panghuling "installed cost" ng proyekto.

Upang matiyak ang tagumpay ng proyekto, malinaw na tukuyin ang iyong mga parameter. Tukuyin ang iyong maximum load capacity, eksaktong crossing width, at kinakailangang malinaw na haba ng span. Mamuhunan nang maaga sa isang wastong ulat ng geotechnical na lupa. Gamit ang hard data na ito, hinihikayat ka naming makipag-ugnayan sa isang may karanasang team ng engineering. Isumite ang iyong mga partikular na parameter para humiling ng komprehensibo, partikular sa site, at nabe-verify na quote ngayon.

FAQ

Q: Gaano katagal bago gumawa at mag-install ng truss bridge?

A: Ang mga custom na disenyo ay karaniwang nangangailangan ng 12 hanggang 16 na linggo para sa detalyadong engineering at mabigat na katha. Sa kabaligtaran, ang mga pre-engineered na modular na opsyon ay kadalasang naipapadala sa loob lamang ng ilang linggo. Ang mga oras ng pagpupulong ng site ay nag-iiba-iba. Ang isang ganap na naka-assemble na istraktura ng pedestrian ay maaaring mangailangan lamang ng isang araw upang maitakda. Ang mga hindi pa natawid na sasakyan ay madalas na nangangailangan ng ilang linggo ng maingat na field bolting at malawak na paghahanda ng abutment.

T: Mas mura ba ang mga prefabricated truss bridge kaysa custom-built?

A: Oo, ang mga prefabricated na opsyon ay karaniwang mas mura. Nakikinabang ang mga tagagawa ng malalim na sukat ng ekonomiya sa pamamagitan ng paggawa ng standardized, mapagpapalit na mga bahagi ng istruktura. Ang naka-streamline na prosesong ito ay nag-aalis ng mga pasadyang bayarin sa engineering at binabawasan ang mahal na custom na oras ng paggawa. Ang mga mamimili ay tumatanggap ng isang napatunayan, maaasahang istraktura nang hindi nagbabayad ng napakataas na premium para sa one-off na gawaing disenyo.

Q: Ano ang karaniwang habang-buhay ng isang steel truss bridge?

A: Ang isang maayos na pinapanatili na istraktura ng bakal ay madaling ipinagmamalaki ang isang karaniwang buhay ng disenyo mula 75 hanggang higit sa 100 taon. Ang mga kondisyon sa kapaligiran at mga proteksiyon na coatings ay mahigpit na nagdidikta ng mahabang buhay. Ang paggamit ng weathering steel o hot-dip galvanized finishes ay kapansin-pansing nagpapahaba ng habang-buhay na ito sa pamamagitan ng aktibong pagpigil sa structural corrosion. Tinitiyak ng mga regular na inspeksyon na ang tulay ay nananatiling ganap na ligtas at gumagana para sa mga henerasyon.
