Ang istrukturang disenyo ng isang tulay sa huli ay nagdidikta ng tagumpay o kabiguan nito. Ang napakalaking istrukturang ito ay nagsisilbing pundasyon ng modernong civil engineering. Nakakakuha sila ng napakalaking paggalang sa pamamagitan ng paghahatid ng hindi kapani-paniwalang mataas na mga ratio ng load-to-weight. Pinahahalagahan din namin ang kanilang walang kaparis na kahusayan sa istruktura. Sa loob ng maraming siglo, ang mga geometric na kahanga-hangang ito ay nag-uugnay sa malalayong komunidad at nagpagana ng mabigat na transportasyon sa hindi madaanang lupain.

Para sa mga tagapamahala ng proyekto, mga inhinyero ng sibil, at mga tagaplano ng munisipyo, ang pagpili ng tamang balangkas ng disenyo ay mahalaga. Direktang dinidikta ng iyong napiling istraktura ang pangmatagalang kapital at mga gastusin sa pagpapatakbo. Mahigpit itong nakakaapekto sa pagsunod sa kaligtasan at kumplikadong mga timeline ng konstruksiyon. Ang isang hindi magandang configuration ay maaaring labis na magpalaki ng mga badyet at lubhang maantala ang mga kritikal na paglulunsad ng imprastraktura.

Ang aming layunin ay sirain ang mga partikular na prinsipyong mekanikal na lumilikha ng napakalaking lakas na ito. Isasalin namin ang pangunahing pisika sa lubos na mabe-verify na pamantayan sa pagsusuri ng proyekto. Malalaman mo kung paano pinalaki ng mga geometric na framework ang kapasidad ng pagkarga. Sa huli, matutuklasan mo kung paano piliin ang eksaktong configuration ng disenyo upang tumugma sa iyong mga kinakailangan sa dynamic na load.

Mga Pangunahing Takeaway

• Ang triangulation ay namamahagi ng stress: Ang geometric na balangkas ay nagko-convert ng mga baluktot na sandali sa mapapamahalaang tensyon at mga puwersa ng compression, na nagma-maximize sa kapasidad ng pagkarga na may kaunting materyal.

• Ang disenyo ay nagdidikta ng aplikasyon: Ang mga pagkakaiba-iba ng Warren, Pratt, at Howe ay nag-aalok ng mga partikular na pakinabang para sa iba't ibang haba ng span at dynamic na mga kinakailangan sa pagkarga.

• Pinapabilis ng modularity ang paglulunsad: Ang mga standardized na bahagi (hal., ang Bailey truss bridge) ay lubhang nakakabawas sa oras ng pagpupulong sa lugar at mga gastos sa paggawa.

• Ang pagpapanatili ay ang pangunahing tradeoff: Bagama't lubos na matibay, ang masalimuot na network ng mga joints ay nangangailangan ng mahigpit, patuloy na inspeksyon para sa kaagnasan at pagkapagod.

1. Ang Mga Pangunahing Mekanika: Bakit Lumalabas ang Truss Framework

Ang pag-unawa sa structural engineering ay nangangailangan ng masusing pagtingin sa simpleng geometry. Ang physics ng triangulation ay bumubuo sa ganap na gulugod ng mga istrukturang ito. Kung maglalagay ka ng presyon sa isang parisukat, mabilis itong magdistort sa isang paralelogram. Ang mga anggulo ay madaling magbago sa ilalim ng stress. Iba ang pag-uugali ng isang tatsulok. Hindi mo maaaring papangitin ang isang tatsulok nang hindi pisikal na binabago ang haba ng mga gilid nito. Ang geometric na katotohanang ito ay gumagawa ng mga tatsulok na likas na matibay at lubos na matatag.

Ang isang well-engineered truss bridge ay umaasa sa eksaktong tigas na ito upang mahawakan ang matinding bigat. Pinamamahalaan nito ang mga papasok na pwersa sa pamamagitan ng aktibong paghahati sa kanila sa dalawang natatanging kategorya: tensyon at compression.

1. Mga Puwersa ng Compression: Ang mga puwersang ito ay nagtulak sa mga materyales nang magkasama. Sa isang tipikal na span, bumababa ang bigat ng trapiko, na nagiging sanhi ng pag-compress ng upper chords.

2. Mga Puwersa ng Tensyon: Ang mga puwersang ito ay naghihiwalay ng mga materyales. Habang ang tuktok ay nagtulak nang magkasama, ang mas mababang mga chord ay umaabot palabas, na sumisipsip ng pag-igting.

Pinipigilan ng intelligent na dispersion na ito ang mga localized na weak point. Ang mga puwersa ng axial ay naglalakbay nang maayos sa itaas at ibabang mga chord. Bilang isang direktang resulta, sinusuportahan ng istraktura ang napakalaking dynamic na pagkarga. Ang mga mabibigat na tren ng kargamento at mga sasakyang pangkomersyal na sasakyan ay maaaring tumawid nang ligtas nang hindi nagdudulot ng pagkabaluktot sa istruktura. Ang load ay kumakalat sa maraming magkakaugnay na tatsulok sa halip na tumutok sa isang lugar.

Higit pa rito, ang disenyong ito ay nagbibigay ng hindi kapani-paniwalang ratio ng lakas-sa-timbang. Dapat nating talakayin ang pang-ekonomiyang bentahe ng walang laman na espasyo. Ang mga solid beam bridge ay nangangailangan ng napakalaking halaga ng mabibigat na hilaw na materyal. Ang mga geometric na web ay naglalagay lamang ng bakal kung saan kinakailangan ito ng mga aktibong pwersa. Sa pamamagitan ng paggamit ng walang laman na espasyo, nakakamit ng mga istrukturang ito ang napakalaking lakas gamit ang mas kaunting hilaw na materyal.

2. Mga Kategorya ng Solusyon: Pagsusuri sa Mga Karaniwang Disenyo ng Truss Bridge

Ang mga inhinyero ay hindi gumagamit ng isang unibersal na pagsasaayos para sa bawat proyekto. Ang iba"t ibang span at uri ng pagkarga ay nangangailangan ng mga natatanging geometric na layout. Inuri namin ang mga ito sa ilang karaniwang mga kategorya ng solusyon. Nag-aalok ang bawat layout ng mga natatanging pakinabang.

Nagtatampok ang configuration ng Pratt ng mga vertical na miyembro na kumikilos sa compression at mga diagonal na miyembro na kumikilos nang may tensyon. Dahil ang bakal ay humahawak ng tensyon na mas mahusay kaysa sa compression, ang mga miyembro ng diagonal na tension ay maaaring maging mas payat at mas magaan. Ang partikular na setup na ito ay nagpapatunay na lubos na cost-effective para sa mga span ng hanggang 250 talampakan. Gumagamit ito ng mas kaunting pangkalahatang bakal, na ginagawa itong kaakit-akit sa ekonomiya para sa mga mid-range na tawiran.

Ang pagsasaayos ng Warren ay gumagamit ng equilateral triangles. Nagtatampok ito ng alternating tension at compression diagonal. Ang layout na ito ay mahusay sa paghawak ng balanse at mabibigat na load. Ito rin ay kapansin-pansing pinapasimple ang katha. Dahil ang mga miyembro ay nagpapanatili ng pare-parehong sukat, mas mabilis na magagawa ng mga tagagawa ang mga ito. Ang pagkakaparehong ito ay nagpapabilis sa buong proseso ng supply chain.

Ang pagsasaayos ng Howe ay tumatagal ng isang bahagyang naiibang diskarte. Ang mga dayagonal nito ay nakaharap sa tapat na direksyon ng disenyo ng Pratt. Dito, ang mga diagonal na miyembro ay nagpapatakbo sa ilalim ng compression habang ang mga vertical na miyembro ay humahawak ng tensyon. Sa kasaysayan, ginamit ng mga tagabuo ang layout na ito para sa mga istrukturang kahoy at bakal na hybrid. Ngayon, mas gusto ito ng mga inhinyero sa mga partikular na aplikasyon ng heavy-duty na riles. Gumagana ito nang mahusay kapag ang naka-localize na compression resistance ang pangunahing priyoridad.

Dapat mong suriing mabuti ang iyong mga pagpipilian. Gabayan ang iyong desisyon sa pamamagitan ng pagtutugma ng inaasahang dynamic na pagkarga sa tamang geometric na configuration. Ang trapiko ng sasakyan, mga walkway ng pedestrian, at mabibigat na linya ng riles ay nagsasagawa ng magkakaibang puwersa.

Paghahambing ng Configuration ng Disenyo

3. Material Economics at Structural Lifespan

Ang modernong imprastraktura ay lubos na umaasa sa advanced na metalurhiya. Ang bakal ay nananatiling hindi mapag-aalinlanganang pamantayan para sa mga balangkas na ito. Nag-aalok ito ng perpektong balanse ng lakas ng ani, tensile resilience, at lifecycle return on investment. Gayunpaman, dapat mong piliin ang tamang uri ng bakal.

• Carbon Steel: Nag-aalok ng mahusay na baseline strength at affordability. Gayunpaman, nangangailangan ito ng regular na pagpipinta at mga paggamot sa ibabaw upang maiwasan ang kalawang.

• Weathering Steel: Bumubuo ng natural, proteksiyon na kalawang patina sa paglipas ng panahon. Itinatak ng layer na ito ang panloob na bakal mula sa karagdagang kaagnasan. Ito ay nagkakahalaga ng mas maaga ngunit lubhang nagpapababa ng mga pangmatagalang badyet sa pagpapanatili.

Higit pa sa hilaw na materyal, ang pre-fabrication ay nagbibigay ng napakalaking pakinabang. Ang mga modernong bahagi ay sumasailalim sa welding at pagputol na kontrolado ng pabrika. Binabawasan ng kinokontrol na kapaligirang ito ang on-site na pagkakamali ng tao. Tinitiyak din nito ang ganap na pagsunod sa mga mahigpit na pagpapaubaya sa istruktura, tulad ng mga ipinag-uutos ng mga pamantayan ng AASHTO. Kapag ang mga bahagi ay dumating sa site, ang mga ito ay ganap na magkasya.

Gayunpaman, dapat mong harapin ang mga katotohanan sa pagpapatupad. Ang pagdadala ng malalaking, pre-fabricated steel chords ay nagpapakita ng mga logistical challenges. Ang mga malalayong lokasyon o mahigpit na napipigilan na mga urban build site ay nagpapahirap sa paghahatid. Dapat na maingat na imapa ng mga tagaplano ang mga ruta ng transit. Dapat nilang tiyakin na ang mga malalaking flatbed na trak ay maaaring mag-navigate sa masikip na pagliko at matarik na mga marka upang maabot ang deployment zone.

4. Ang Bailey Truss Bridge: Mabilis na Deployment at Scalability

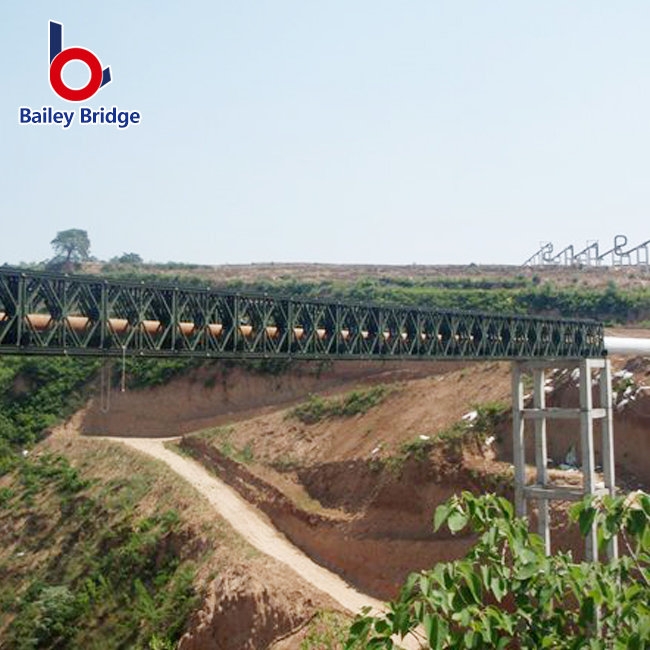

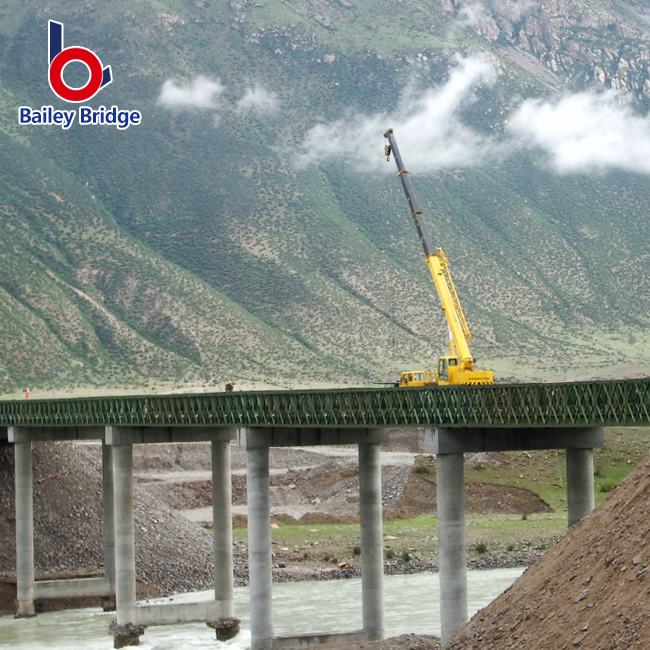

Kapag ang oras at accessibility ay nagdudulot ng matinding hamon, ang mga inhinyero ay bumaling sa mga partikular na modular na disenyo. Ang isang standardized bailey truss bridge ay nagbibigay ng kapansin-pansing flexibility. Orihinal na binuo para sa paggamit ng militar noong World War II, binago ng pre-engineered na modular na disenyo na ito ang mabilis na pag-deploy ng imprastraktura.

Ngayon, ang modular system na ito ay nagsisilbi ng ilang pangunahing komersyal na aplikasyon. Ang mga munisipyo ay umaasa sa kanila para sa emergency na pagpapalit ng imprastraktura pagkatapos ng baha o lindol. Ginagamit ng mga construction firm ang mga ito upang lumikha ng mga pansamantalang daanan sa ibabaw ng mga ilog. Ang mga umuunlad na rehiyon ay lubos na gumagamit ng mga ito para sa mga proyekto sa pagpapaunlad ng kanayunan kung saan hindi maabot ng mabibigat na makinarya.

Kapag sinusuri ang modular system na ito, dapat mong isaalang-alang ang dalawang kritikal na dimensyon:

• Scalability: Madali mong maikonekta ang mga standardized na bahagi upang mapataas ang kabuuang span. Maaari mo ring i-stack ang mga panel nang magkatabi o patayo upang madagdagan ang kapasidad ng pagkarga. Makamit mo ito nang hindi nangangailangan ng custom na re-engineering.

• Kahusayan sa Paggawa: Maaaring tipunin ng mga manggagawa ang mga modular na seksyon na ito gamit ang karaniwang mga tool sa kamay. Maaaring ilunsad ng mga crew ang nakumpletong span sa isang gap gamit ang isang cantilever method. Inaalis nito ang pangangailangan para sa malalaki at mamahaling heavy crane. Ang pamamaraang ito ay lubhang nagpapababa sa mga gastos sa pagpapatakbo ng pag-install.

5. Pagtatasa sa Mga Panganib sa Proyekto at Mga Trade-off sa Pagpapanatili

Walang structural na disenyo ang umiiral nang walang likas na kompromiso. Dapat nating lapitan ang mga balangkas na ito nang may pagiging mapagkakatiwalaan at transparency. Ang pag-unawa sa "cons" ay nagsisiguro ng mas mahusay na pangmatagalang pagpaplano.

Ang pangunahing disbentaha ay pinagsamang kumplikado. Nagtatampok ang mga istrukturang ito ng napakataas na dami ng mga gusset plate, high-strength bolts, at masalimuot na welds. Ang bawat punto ng koneksyon ay lumilikha ng isang potensyal na kahinaan. Nagsisilbi ang mga ito bilang pangunahing lokasyon para sa localized corrosion at microscopic fatigue cracking. Ang tubig at mga labi ay madalas na nakulong sa mga masikip na interseksyon na ito.

Dahil sa kumplikadong ito, nananatiling mataas ang maintenance overhead. Ang istraktura ay nangangailangan ng masinsinang, regular na visual na inspeksyon. Ang mga inspektor ay dapat na madalas na gumamit ng ultrasonic testing equipment upang makita ang nakatagong structural fatigue. Ang pagpipinta at pag-iwas sa kalawang ay nagpapatunay din na lubos na matrabaho dahil sa napakalaking, multi-angled na lugar sa ibabaw.

Bukod pa rito, ang mga kinakailangan sa espasyo ay nagdudulot ng kakaibang hamon. Maaaring mahigpit na limitahan ng overhead bracing at side structures ang clearance. Ang mga malalaking komersyal na load ay maaaring mahirapan na dumaan, samantalang ang mga flat deck bridge ay nag-aalok ng walang limitasyong vertical clearance.

Upang kontrahin ang mga panganib na ito, ang mga inhinyero ay gumagamit ng mga partikular na diskarte sa pagpapagaan. Lubos naming inirerekumenda na tukuyin ang paggamit ng weathering steel para sa mga bagong proyekto. Ang proteksiyon na kalawang patina ay nag-aalis ng pangangailangan para sa cyclical repainting. Bilang kahalili, ang paglalapat ng hot-dip galvanizing sa mga bahagi ng bakal ay lumilikha ng matibay na zinc barrier. Matagumpay na binabawasan ng dalawang estratehiya ang mga panghabambuhay na interbensyon sa pagpapanatili at pinapanatiling maayos ang mga operasyon.

6. Pagkuha ng Mga Susunod na Hakbang: Pagtukoy sa Tamang Istraktura

Ang paglipat mula sa teorya ng engineering patungo sa aktibong pagkuha ay nangangailangan ng isang nakabalangkas na diskarte. Ang pagpili sa maling vendor o nawawala ang isang pangunahing detalye ay maaaring madiskaril ang iyong timeline. Sundin ang isang mahigpit na lohika ng shortlisting upang ma-secure ang pinakamahusay na posibleng resulta.

1. Hakbang 1: Tukuyin kaagad ang kinakailangang span at maximum load rating. Unawain kung sinusuportahan mo ang pedestrian foot traffic o mabibigat na commercial logging truck.

2. Hakbang 2: Suriin ang pagiging naa-access ng iyong site. Tukuyin kung ang mga makitid na daan na daan ay nangangailangan ng mataas na modular, manu-manong pinagsama-samang solusyon sa karaniwang malakihang pre-fabricated na chord.

3. Hakbang 3: Kalkulahin ang mga inaasahan sa pagbabadyet sa lifecycle. Salik sa isang makatotohanang 50-75 taon na iskedyul ng pagpapanatili. Isaalang-alang ang paggawa ng inspeksyon, mga potensyal na pagsisikap sa pag-recoat, at magkasanib na pagpapalit sa mga dekada.

Kapag natukoy mo na ang iyong eksaktong mga pangangailangan, ilapat ang mahigpit na pamantayan sa pagpili ng vendor. Maghanap ng isang bridge fabricator na may hawak na mga kinikilalang sertipikasyon sa industriya, gaya ng isang AISC certification. Unahin ang mga vendor na nag-aalok ng matatag na in-house na suporta sa engineering. Panghuli, i-verify na mayroon silang napatunayang track record ng mahigpit na pagsunod sa iyong partikular na mga lokal na istrukturang code at mga regulasyon sa kapaligiran.

Konklusyon

Ang isang matagumpay na proyekto sa imprastraktura ay umaasa sa mga napatunayang mekanikal na prinsipyo. Ang tunay na lakas ng isang geometric na balangkas ay nakasalalay sa mahuhulaan, mathematical na pamamahagi ng puwersa. Ang triangulation ay epektibong namamahala ng tensyon at compression, na nagreresulta sa tunay na hindi mapapantayang kahusayan sa materyal. Ang kahusayan na ito ay nagpapanatili sa mga proyekto na mabubuhay, ligtas, at lubos na matibay.

Para sa mga proyektong nangangailangan ng mataas na load capacities, mabilis na modular assembly, o cost-effective na mid-range span, ang steel geometric frameworks ay nananatiling isang structurally at financially sound investment. Napagtagumpayan nila ang malupit na mga hadlang sa heograpiya habang pinapaliit ang mga nasayang na hilaw na materyales.

Kumilos ngayon para ma-secure ang iyong mga layunin sa imprastraktura. Kumonsulta sa isang structural engineering firm o isang certified steel fabricator. Humiling ng pagsusuri sa pagkarga na tukoy sa site at isang komprehensibong pagtatantya ng materyal upang mapasulong ang iyong susunod na kritikal na proyekto.

FAQ

Q: Ano ang maximum span ng isang standard steel truss bridge?

A: Ang mga istrukturang ito ay karaniwang nananatiling napakahusay sa gastos para sa mga span sa pagitan ng 50 hanggang 300 talampakan. Gayunpaman, ang mga inhinyero ay maaaring magdisenyo ng tuluy-tuloy na mga pagsasaayos na may kakayahang umabot nang higit pa. Ang ultimong distansya ay lubos na nakadepende sa mga partikular na kinakailangan sa engineering at mga hadlang sa kapaligiran.

T: Ang mga Bailey truss bridges ba ay angkop para sa mga permanenteng pag-install?

A: Oo. Habang malawak na kilala ng industriya ang mga ito para sa pansamantala o pang-emerhensiyang paggamit, nag-aalok sila ng mahusay na mahabang buhay. Ang maayos na pinapanatili, pinahiran, at na-inspeksyon na mga modular system ay madaling magsilbi bilang permanenteng, lubos na maaasahang imprastraktura sa loob ng maraming dekada.

T: Paano pinangangasiwaan ng isang truss bridge ang malakas na hangin at aktibidad ng seismic?

A: Ang open-web na geometric na disenyo ay nagbibigay-daan sa malakas na hangin na direktang dumaan sa istraktura. Ito ay makabuluhang binabawasan ang mapanganib na aerodynamic drag. Higit pa rito, ang likas na matibay na triangulation ay aktibong lumalaban sa lateral torsional buckling sa panahon ng hindi inaasahang mga seismic na kaganapan.

T: Bakit ang ilang mga tulay ng salo ay may mga istruktura sa itaas habang ang iba ay wala?

A: Nagbibigay ang "Through-trusses" ng mahahalagang overhead bracing upang ligtas na suportahan ang mas mahabang span o napakabigat na dynamic na pagkarga. Sa kabaligtaran, inilalagay ng "deck-trusses" ang sumusuportang geometric na framework sa ibaba ng daanan. Ang mas mababang placement na ito ay nagbibigay-daan para sa walang limitasyong vertical clearance para sa matataas na komersyal na sasakyan.
