Ang paglipat mula sa pagkuha ng isang bailey bridge patungo sa pisikal na pag-deploy ay nagpapakilala ng mga makabuluhang panganib sa engineering at logistical. Bagama't ang kanilang modular na disenyo ay nagbibigay-daan para sa mabilis na pag-assemble, ang pagpili ng maling paraan ng pag-install ay maaaring mabilis na humantong sa mga pagkaantala ng proyekto, pag-overrun sa gastos, o sakuna na mga pagkabigo sa istruktura. Ang bawat puwang ay nagpapakita ng mga natatanging hamon. Dapat mong isaalang-alang ang pisika ng lupain, pag-access sa kagamitan, at iba't ibang pangangailangan sa kargamento bago magsimula. Sinusuri ng gabay na ito ang mga karaniwang pamamaraan ng pag-install na magagamit ngayon. Binabalangkas namin ang mga kinakailangan sa pagpapatakbo, mga hadlang sa lupain, at mahahalagang diskarte sa pagpapagaan ng panganib na kinakailangan upang maisagawa ang isang ligtas at sumusunod na deployment. Matututuhan mo kung paano tasahin nang maayos ang mga kondisyon ng site. Tutulungan ka naming balansehin ang mga hadlang sa paggawa laban sa paggamit ng mabibigat na kagamitan. Sa huli, binibigyang kapangyarihan ka ng balangkas na ito na i-finalize ang isang pamamaraang iniakma nang eksakto sa iyong senaryo ng pagtawid.

Mga Pangunahing Takeaway

• Ang **Cantilever Launching Method** ay nananatiling pamantayan ng industriya para sa pagtawid sa mga puwang nang hindi nangangailangan ng mabibigat na makinarya sa kabilang bangko, bagama't nangangailangan ito ng malaking rear-clearance space.
• Ang **Crane Hoisting** ay nag-aalok ng pinakamabilis na deployment para sa isang steel bailey bridge ngunit mahigpit na nililimitahan ng daan, kapasidad sa pagdadala ng lupa, at mga gastos sa pagpapakilos ng kagamitan.
• Ang pagpili ng pamamaraan ay dapat na idinikta ng isang mahigpit na survey sa site, pagsusuri sa lapad ng gap, mga pagkakaiba sa elevation ng bangko, at mga kinakailangan sa pag-uuri ng load (mga pamantayang tumutukoy tulad ng FM 5-277).
• Ang pagbabawas ng panganib sa panahon ng pag-install ay nangangailangan ng mga tumpak na kalkulasyon para sa mga counterweight, paglulunsad ng mga ilong, at paglalagay ng roller.

Pre-Installation Site Evaluation & Tagumpay Pamantayan

Ang pagtukoy sa mga kinakailangan sa negosyo at engineering ay sapilitan bago gumawa sa isang paraan ng pagpupulong. Ang mga profile ng lupain ay lubos na naghihigpit sa iyong mga opsyon sa pamamaraan. Dapat mong suriin nang mabuti ang katatagan ng bangko at kapasidad ng pagdadala ng lupa. Ang mga base plate ay nangangailangan ng matibay na lupa upang epektibong maipamahagi ang napakalaking structural load. Palaging tukuyin ang magagamit na lugar ng pagtatanghal ng dula sa home bank bago pa man. Ang isang nakakulong na workspace ay agad na nag-aalis ng ilang mga diskarte sa paglulunsad.

Regular na binabalanse ng mga tagaplano ang masikip na timeline ng proyekto laban sa matarik na gastos sa kagamitan. Ang mga mabibigat na crane ay nagdadala ng napakataas na bayarin sa pagpapakilos. Sa kabaligtaran, ang mga semi-manual na roller launch ay nangangailangan ng mas mahabang oras ng paggawa. Gayunpaman, lubos nilang binabawasan ang iyong pag-asa sa espesyal na makinarya. Dapat mong i-verify na ang iyong napiling paraan ay nakahanay sa mga karaniwang pag-uuri ng pagkarga. Ang US Army Field Manual (FM 5-277) ay nagbibigay ng isang awtoritatibong balangkas dito. Ang mga limitasyon sa pagpapaubaya sa istruktura sa panahon ng yugto ng paglulunsad ay nagdidikta sa pagsunod sa engineering.

Mga Parameter ng Pagsusuri ng Site

Ang Paraan ng Paglulunsad ng Cantilever (Standard Approach)

Ipunin ang istraktura sa mga rocking roller na matatagpuan sa malapit sa bangko. Itulak ito nang paunti-unti sa puwang gamit ang isang magaan na ilong sa paglulunsad. Ang pamamaraan na ito ay umuunlad sa mapaghamong mga topograpiya. Nagpapakita ito ng perpektong use case para sa malalalim na bangin at mabilis na pag-agos ng mga ilog. Ito ay gumagana nang perpekto kapag hindi ma-access ng mabibigat na makinarya ang malayong bangko. Ang pangunahing bentahe ay ganap na nag-aalis ng pangangailangan para sa napakalaking kagamitan sa pag-aangat. Higit pa rito, ang proseso ay nananatiling lubos na nasusukat para sa iba"t ibang haba ng span.

Ang pangunahing limitasyon ay nagsasangkot ng makabuluhang mga kinakailangan sa likurang espasyo. Kailangan mo ng staging area sa likod ng abutment na katumbas ng buong haba ng tulay kasama ang launching nose. Ang maling pagkalkula ng punto ng balanse ay nagpapakilala ng matinding panganib sa istruktura. Ang mga wastong kalkulasyon ng counterweight ay nananatiling ganap na mahalaga. Kung ang paglulunsad ng mga roller ay nabigo sa ilalim ng progresibong timbang, ang sakuna na structural tipping ay madaling mangyari.

Sundin ang mga karaniwang hakbang sa pagkakasunud-sunod na ito sa panahon ng paglulunsad ng cantilever:

1. I-assemble ang launching nose gamit ang magaan na skeleton panel.
2. Ilagay ang mga rocking roller na eksaktong nakahanay sa abutment ng home bank.
3. Ikonekta ang mga pangunahing panel ng tulay sa likuran ng ilong ng paglulunsad.
4. Itulak ang istraktura nang pasulong gamit ang mga winch o manu-manong paggawa.
5. Isama ang mga receiving roller sa malayong bangko.
6. Alisin ang paglulunsad ng ilong at i-jack ang tulay pababa sa permanenteng bearings.

Palaging i-double check ang mga roller alignment bago simulan ang push. Maaaring i-jam ng hindi naka-align na roller ang ilalim na chord ng mga panel. Pinipilit nito ang assembly team na ihinto ang mga operasyon at muling i-jack ang istraktura sa kalagitnaan ng paglunsad.

Mga Paraan ng Crane Lifting at Hoisting

Buo o bahagyang tipunin ang steel bailey bridge sa solidong lupa. Gumamit ng single o dual heavy-duty crane para buhatin ito. Iposisyon ang modular na istraktura nang direkta sa mga pre-built na abutment. Ang pamamaraang ito ay ganap na nababagay sa mga overpass ng highway at mga kapalit na emergency sa lunsod. Ang mga short-span na puwang na may mga tumigas na daanan ay nakikinabang din nang malaki sa diskarteng ito.

Ang pangunahing bentahe ay pinalaki ang manipis na bilis ng pag-install. Ito ay ganap na pinaliit ang pangangailangan para sa paglulunsad ng ilong. Iniiwasan mo rin ang pamamahala ng malawak na rear counterweights. Gayunpaman, ang pangunahing limitasyon ay nakasentro sa mga ipinagbabawal na gastos sa pagpapakilos. Kailangan mo ng matatag na lupa na may kakayahang suportahan ang 50-toneladang crane outrigger nang ligtas. Ang malambot na putik o uncompacted na graba ay magdudulot ng kabiguan ng outrigger sa panahon ng pag-angat.

Ang mga katotohanan sa pagpapatupad ay nangangailangan ng masusing mga plano sa rigging. Pinipigilan ng mga spreader beam ang pag-warping ng chassis sa panahon ng pag-angat. Pinipigilan din nila ang mga modular panel mula sa pag-twist sa kalagitnaan ng hangin. Ang pag-synchronize ng dual cranes ay nangangailangan ng pambihirang komunikasyon sa pagitan ng mga operator.

• I-verify ang mga kapasidad sa pag-aangat: Isaalang-alang ang bigat ng rigging gear sa tabi ng mga panel ng tulay.
• Suriin ang bilis ng hangin: Ang mga suspendidong panel ng tulay ay nagsisilbing malalaking layag. Huwag kailanman magtaas sa panahon ng malakas na hangin.
• Gumamit ng mga tagline: Dapat kontrolin ng mga ground crew ang nasuspinde na load gamit ang heavy-duty na mga lubid.

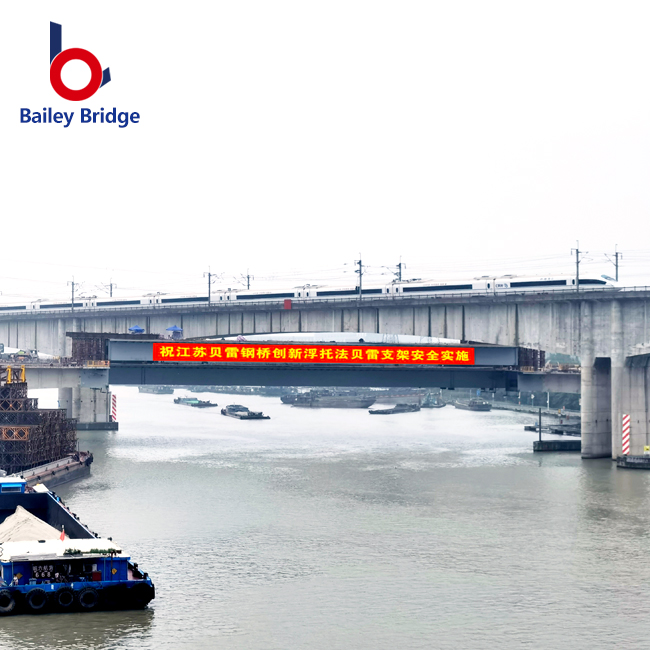

Mga Pag-install na Tinulungan ng Pontoon at Lumulutang

Gumamit ng mga lumulutang na pontoon o barge upang suportahan ang span. Binubuo ng mga tauhan ang istraktura at itinutulak ito sa malalawak na anyong tubig. Ang diskarte na ito ay nababagay sa napakalawak na pagtawid sa ilog. Sa napakalaking sitwasyong ito, ang karaniwang paglulunsad ng cantilever ay lumampas sa mga ligtas na limitasyon sa pagpapalihis ng istruktura. Ang pangunahing bentahe ay ganap na nilalampasan ang karaniwang maximum na mga limitasyon sa span. Ang mga hindi sinusuportahang paglulunsad ay hindi maaaring masakop nang ligtas ang mga ganoong distansya.

Gayunpaman, ang paraan ng lumulutang ay nananatiling lubhang mahina sa mga natural na pwersa. Ang mabilis na agos ng tubig at pagbabago ng tubig ay patuloy na nagbabanta sa katatagan. Maaaring ihinto ng malalang kondisyon ang operasyon nang walang babala. Ang mga katotohanan sa pagpapatupad ay nangangailangan ng patuloy na pagpapapanatag ng tubig. Dapat mong iangkla ang mga barge nang ligtas laban sa agos ng ilog.

Ang tumpak na pag-synchronize sa pagitan ng bank-side assembly at water-based na pagpoposisyon ay ginagarantiyahan ang tagumpay. Dapat ayusin ng mga koponan ang pontoon buoyancy habang tumataas ang bigat ng tulay. Ang pagbomba ng tubig papasok o palabas ng mga ballast tank ay nagpapanatili sa antas ng deck. Ang pagkabigong pamahalaan nang tama ang buoyancy ay naglalagay ng napakalaking shear stress sa mga joint joint. Laging maingat na subaybayan ang mga ulat ng panahon bago simulan ang isang lumulutang na pag-install.

Mga Pamantayan sa Pagbabawas ng Panganib, Kaligtasan, at Pagsunod

Mahigpit na sumunod sa itinatag na mga pamantayan ng militar at sibil na inhinyero. Ang mga prinsipyo ng US Army Field Manual (FM 5-277) ay nagdidikta ng wastong pagkakasunud-sunod ng pagpupulong. Tinitiyak ng mga awtoritatibong balangkas na ito ang kaligtasan ng mga tauhan sa bawat yugto. Patuloy na subaybayan ang sag ng paglulunsad ng ilong. Hinihila ng gravity ang hindi sinusuportahang dulo ng harapan pababa habang tumatawid ito sa puwang. Siguraduhin na matagumpay itong nakipag-ugnay sa mga roller na tumatanggap ng malayong bangko nang walang buckling. Kung ang ilong ay tumama sa abutment na mukha, ayusin kaagad ang taas ng iyong jack.

Ang paglipat sa permanenteng pagpapanatili ay nagsasangkot ng mga partikular na protocol pagkatapos ng pag-install. Dapat mong ilagay nang mabuti ang tulay sa mga bearings nito. Gumamit ng mga naka-synchronize na hydraulic jack para pantay na ibaba ang istraktura. Suriin ang lahat ng mga tolerance ng pin ng panel upang kumpirmahin ang tigas ng istruktura. Ang isang maluwag na pin ay nakompromiso ang buong kapasidad na nagdadala ng pagkarga.

Magtatag ng isang regular na iskedyul ng inspeksyon kaagad pagkatapos ng pag-deploy. Tinitiyak ng aktibong pagpapanatili ang pangmatagalang pagganap ng pagpapatakbo. Siyasatin ang mga transom, sway braces, at deck plates buwan-buwan. Muling i-torque ang anumang mga lumuwag na bolts na natuklasan sa mga nakagawiang pagsusuri na ito. Pinipigilan ng isang aktibong kulturang pangkaligtasan ang menor de edad na pagkasira na lumaki sa malaking pagkabigo sa istruktura.

Framework ng Desisyon: Pag-shortlist ng Iyong Paraan ng Assembly

Maingat na suriin ang isang cost-to-outcome matrix. Dapat mong timbangin ang mga oras ng paggawa laban sa pagrenta ng kagamitan. Ang paglulunsad ng cantilever ay nangangailangan ng malawak na lakas-tao ngunit kaunting makinarya. Ang crane hoisting ay nangangailangan ng mamahaling pag-upa ngunit pinabilis ang pag-deploy. Pinipigilan ng pagsusuri sa mga kontratista sa pag-install ang mga magastos na error sa pag-deploy. Magtanong sa mga potensyal na kasosyo tungkol sa kanilang partikular na karanasan sa larangan. Dapat nilang maunawaan ang mga natatanging klase ng pagkarga at kumplikadong mga uri ng lupain.

Humiling ng mga halimbawa ng mga span na katulad ng mga sukat ng iyong proyekto. Magsimula ng geotechnical site survey bilang iyong agarang susunod na hakbang. Humiling ng mga schematic na CAD na partikular sa pamamaraan mula sa iyong structural manufacturer. Ang pag-visualize sa pagkakasunud-sunod ng deployment ay nakakatulong na matukoy nang maaga ang mga logistical bottleneck.

Cost-to-Outcome Matrix Chart

Gawin ang mga maaaksyunan na susunod na hakbang na ito para ma-finalize ang iyong proyekto. Una, i-secure ang isang sertipikadong ulat ng lupa para sa parehong mga abutment sa bangko. Pangalawa, bumalangkas ng komprehensibong pagtatasa ng panganib na sumasaklaw sa mga lokal na pattern ng panahon. Pangatlo, kumunsulta sa iyong tagagawa ng tulay upang i-verify ang eksaktong mga formula ng counterweight na kinakailangan para sa iyong partikular na span.

Konklusyon

Ang tamang paraan ng pag-install ay bihirang isang bagay ng kagustuhan. Idinidikta ng pisika ng lupain ang iyong mga huling pagpipilian sa pagpapatakbo. Ang mga paghihigpit sa badyet at mga limitasyon sa pag-access ay gumaganap din ng mga pangunahing tungkulin sa proseso ng pagpapasya. Ang paglulunsad ng Cantilever ay nananatiling pinaka-versatile na diskarte sa buong mundo. Mahusay nitong nilulutas ang mga problema sa pag-access. Ang crane hoisting ay nag-aalok ng walang kaparis na bilis kung saan ang mga site ay nananatiling ganap na naa-access sa mabigat na transportasyon. Ang paglulunsad ng Pontoon ay sumakop sa malalawak na ilog na sumasalungat sa tradisyonal na tulay.

Upang magsagawa ng walang kamali-mali na pag-install, sundin ang mga kritikal na hakbang na ito:

• Magsagawa ng mahigpit na geotechnical survey ng parehong landing bank.
• Kalkulahin ang iyong eksaktong sukat ng lugar ng pagtatanghal ng dula bago mag-order ng mga bahagi.
• Ihanay ang iyong mga kinakailangan sa klase ng pagkarga sa mga kinikilalang pamantayan tulad ng FM 5-277.
• Bumuo ng isang tumpak na counterweight at rigging plan.

Palaging kumunsulta sa isang sertipikadong bridge engineer. Hilingin sa iyong tagagawa ng istruktura na magsagawa ng masusing pag-aaral sa pagiging posible. I-finalize ang iyong mga deployment blueprint bago magpakilos ng anumang field crew sa site.

FAQ

T: Ano ang minimum na lugar ng pagtatanghal na kinakailangan para sa paraan ng paglulunsad ng cantilever?

A: Ang pangkalahatang tuntunin ay nangangailangan ng isang staging area na katumbas ng kabuuang haba ng tulay kasama ang haba ng launching nose. Ang puwang na ito ay nagpapahintulot sa mga crew na mag-assemble ng mga panel at ligtas na ikabit ang mga counterweight. Gayunpaman, ang mga kalkulasyon ng engineering na partikular sa site ay nananatiling mandatory upang i-verify ang eksaktong mga sukat ng clearance.

Q: Gaano katagal mag-install ng steel bailey bridge?

A: Ang mga timeframe ng pag-install ay ganap na nakasalalay sa piniling paraan. Ang mga pamamaraan ng cantilever ay karaniwang tumatagal ng ilang araw kapag isinasagawa ng mga sinanay na crew. Sa kabaligtaran, ang crane-lifted pre-assembled span ay maaaring iangat at i-secure sa loob ng ilang oras, kung ipagpalagay na kumpleto na ang paghahanda sa lugar.

Q: Maaari bang maglagay ng mga baily bridge nang walang mabibigat na makinarya?

A: Oo, maaaring i-install Ang mga roller, hydraulic jack, at sheer manpower ay maaaring matagumpay na magsagawa ng cantilever launch. Gayunpaman, ang pagsasama ng magaan na tulong sa makina tulad ng mga power winch ay kumakatawan sa modernong pamantayan para sa pagpapabuti ng kaligtasan at kahusayan sa site. ang mga baily bridge gamit ang kaunting kagamitan.

T: Ano ang mangyayari kung ang lugar ng pag-install ay may hindi pantay na mga bangko?

A: Ang mga hindi pantay na bangko ay nangangailangan ng malawak na paghahanda sa lugar bago magsimula ang pag-install. Gumagamit ang mga crew ng dalubhasang timber cribbing at adjustable base plates upang i-level ang staging zone. Ang wastong pagmamarka ng lupain ay isang ganap na kinakailangan bago ilagay ang mga launching roller upang maiwasan ang hindi pagkakahanay sa istruktura.
