Ang pagbuo ng isang maaasahang tulay ay nangangailangan ng katumpakan, tibay, at malalim na pag-unawa sa structural physics. Kabilang sa mga pinaka mahusay na disenyo, ang truss framework ay lubos na umaasa sa mga alternating tension at compression na mga miyembro upang ipamahagi ang timbang sa isang puwang. Ang pagpili ng mga tamang materyales para sa mga istrukturang ito ay nangangailangan ng pagbabalanse ng kapasidad ng pagkarga, mga kinakailangan sa span, mga kondisyon sa kapaligiran, at mga hadlang sa badyet. Ang pag-asa lamang sa mga paunang gastos sa pagbuo ay kadalasang humahantong sa hindi magandang pangmatagalang resulta. Dapat isaalang-alang ng mga inhinyero ang mahigpit na mga siklo ng pagpapanatili, paglilipat ng mga hinihingi sa regulasyon, at mga lokal na kapaligiran na lubhang nakakasira.

Ang patnubay na ito ay nagbibigay ng isang batay sa ebidensya na pagkasira ng mga pangunahing materyales sa pagtatayo. Sinusuri namin ang kanilang mga katotohanan sa pagpapatakbo sa larangan. Matutuklasan mo kung paano direktang hinuhubog ng mga pamantayan sa industriya, gaya ng mga alituntunin ng AASHTO, ang mga desisyon sa engineering. Sa huli, gagabay ang breakdown na ito sa iyong diskarte sa pagkuha at matiyak na bubuo ka ng matibay at sumusunod na imprastraktura.

Mga Pangunahing Takeaway

• Ang bakal ang nangingibabaw na pamantayan: Ang high-strength structural steel ay ang pangunahing materyal para sa modernong truss bridges dahil sa superyor nitong tensile at compressive strength-to-weight ratio.

• Ang materyal ay nagdidikta ng aplikasyon: Ang troso ay limitado sa pedestrian o light-duty span, habang ang Fiber-Reinforced Polymers (FRP) ay mga umuusbong na solusyon para sa mga lubhang kinakaing unti-unti na kapaligiran.

• Pinapabilis ng modularity ang mga timeline: Ang mga standardized na bahagi ng bakal, tulad ng nakikita sa disenyo ng tulay ng bailey truss, ay lubhang binabawasan ang oras ng pag-deploy at mga espesyal na kinakailangan sa paggawa.

• Ino-override ng Kabuuang Gastos ng Pagmamay-ari (TCO) ang paunang gastos sa materyal: Ang pagsunod, mga protective coating (galvanization/weathering), at mga kinakailangan sa pangmatagalang inspeksyon ay dapat magdikta sa panghuling materyal na shortlist.

Pangunahing Materyales sa Konstruksyon para sa Modernong Truss Bridges

Structural Steel (Ang Industry Standard)

Kapag nagdidisenyo ng isang heavy-duty na truss bridge , ang mga inhinyero ay halos pangkalahatang tumutukoy sa istrukturang bakal. Binubuo nito ang pangunahing balangkas na nagdadala ng pagkarga, na sumasaklaw sa mga upper chords, lower chords, diagonal, at vertical na mga miyembro. Ang bakal ay nagtataglay ng pambihirang ductility. Nagbubunga ito bago mabigo, na nagbibigay sa mga inspektor ng sapat na babala ng pagkapagod sa istruktura.

Ang mga modernong proyekto ay umaasa sa tatlong pangunahing uri ng bakal. Ang weathering steel ay nagkakaroon ng proteksiyon na kalawang patina, na makabuluhang binabawasan ang mga pangangailangan sa pagpipinta sa hinaharap. Ang galvanized na bakal ay tumatanggap ng zinc coating upang harangan ang kahalumigmigan at asin. Ang mataas na lakas ng carbon steel, tulad ng ASTM A709, ay humahawak ng napakalaking stress sa mga napaka-customize na aplikasyon. Ang paggamit ng bakal ay nagbibigay-daan sa mahabang span, ligtas na sumusuporta sa mabibigat na kargamento o mga kargada ng sasakyan, at ginagarantiyahan ang predictable na haba ng buhay ng pagkapagod.

Timber at Engineered Wood

Ang troso ay nananatiling isang praktikal na pagpipilian para sa mga partikular, magaan na aplikasyon. Karaniwang makikita mo ito sa mga pedestrian overpass, historical restoration, at low-volume state park roads. Gumagamit ang mga Builder ng pressure-treated na kahoy upang labanan ang mga insekto at pagkabulok. Para sa mas mahabang kahoy na span, umaasa sila sa glulam, na binubuo ng mga nakadikit na laminated timber layer na pinagdikit-dikit para sa pinahusay na integridad ng istruktura.

Nag-aalok ang kahoy ng mataas na aesthetic na halaga at isang makabuluhang mas mababang carbon footprint kumpara sa mga metal na pang-industriya. Gayunpaman, nahaharap ito sa mga natatanging limitasyon. Pinaghihigpitan ng troso ang maximum na haba ng span. Nagdadala ito ng mas mababang mga rating ng pagkarga at nananatiling lubhang mahina sa biological degradation, moisture intrusion, at sunog.

Konkreto (Mga Sumusuportang Elemento)

Ang kongkreto ay bihirang bumubuo sa pangunahing balangkas ng salo. Ipinagmamalaki nito ang napakalaking lakas ng compressive ngunit nagpapakita ng napakahinang lakas ng makunat na walang mabigat na panloob na pampalakas ng bakal. Ang mga disenyo ng truss sa panimula ay nangangailangan ng mga materyales na kayang humawak ng papalit-palit na tensyon at compression nang sabay-sabay.

Sa halip, ang kongkreto ay nagsisilbing isang kritikal na elemento ng pagsuporta. Ang mga construction crew ay nagbubuhos ng kongkreto para sa mga bridge deck, structural abutment, at foundational pier. Nagbibigay ito ng hindi kapani-paniwalang matibay na ibabaw sa pagmamaneho at mahigpit na iniangkla ang superstructure sa lupa.

Fiber-Reinforced Polymers (FRP) at Composites

Ang mga advanced na composite ay kumakatawan sa pinakabagong hangganan sa structural engineering. Pinagsasama ng mga materyales ng FRP ang matibay na fiberglass o carbon fibers na nakatali sa loob ng matigas na polymer resin. Tinukoy ng mga taga-disenyo ang FRP para sa mga dalubhasang tulay ng pedestrian o mga nakahiwalay na bahagi na matatagpuan sa napaka-corrosive na kapaligiran sa baybayin at kemikal.

Ipinagmamalaki ng FRP ang napakataas na ratio ng lakas-sa-timbang. Ito ay tumitimbang ng isang bahagi ng bakal at nagtatampok ng zero potensyal para sa kalawang o galvanic corrosion. Gayunpaman, ang mga benepisyong ito ay dumarating kasama ng matarik na mga gastos sa materyal. Higit pa rito, ang mga inhinyero ay nagtataglay ng mas kaunting data ng makasaysayang pagsusuot para sa mga composite kumpara sa mga legacy na materyales.

Pangunahing Tulay na Paghahambing ng Materyal

Pagsusuri ng Mga Materyales Batay sa Mga Demand ng Proyekto

Kapasidad ng Pag-load kumpara sa Haba ng Span

Ang iyong materyal sa istruktura ay dapat na mahigpit na nakaayon sa mga inaasahang pangangailangan sa trapiko. Ang mabibigat na koridor sa highway o mga linya ng riles ay nag-uutos ng mataas na uri ng bakal. Ang bakal ay humahawak ng pabago-bago, paulit-ulit na paglo-load nang walang biglaang pagkabigo. Sa kabaligtaran, kung nagpaplano ka ng maikling span na wala pang 50 talampakan na sadyang para lamang sa magaan na trapiko o mga naglalakad, ang mga pagpipiliang troso o hybrid ay magiging lubhang kaakit-akit. Tinitiyak ng pagsusuri sa target na live load na hindi ka mag-over-engineer ng isang simpleng pagtawid.

Exposure sa kapaligiran at habang-buhay

Ang nakapaligid na klima ay nagdidikta ng pagpili ng materyal na kasing dami ng trapiko sa itaas nito. Ang mga rehiyon sa baybayin ay nagpapakilala ng patuloy na pag-spray ng asin. Ang mga hilagang klima ay umaasa sa mabibigat na de-icing salt sa mga buwan ng taglamig. Ang mga chlorides na ito ay mabilis na nagpapabilis ng oksihenasyon ng bakal. Sa ganitong mga agresibong kapaligiran, dapat mong tukuyin ang hot-dip galvanized steel, specialized weathering steel, o inert FRP na mga bahagi upang maiwasan ang mabilis na pagkasira ng istruktura.

Lifecycle Cost Analysis (LCA)

Ang matalinong engineering ay nangangailangan ng pagtingin ng mga dekada bago ang seremonya ng pagputol ng laso. Dapat kang magsagawa ng komprehensibong Pagsusuri ng Gastos sa Lifecycle. Kabilang dito ang pagtimbang sa paunang presyo ng pagbili ng materyal laban sa nakagawiang pagpapanatili sa hinaharap. Halimbawa, ang karaniwang carbon steel ay maaaring mas mura ngayon. Gayunpaman, ang hinaharap na paggawa at plantsa na kinakailangan sa paulit-ulit na sandblast at muling pagpipinta nito ay magpapaliit sa paunang matitipid. Ang paggastos ng mas maraming upfront sa walang maintenance na weathering steel ay kadalasang nagbubunga ng malalaking benepisyo sa pananalapi sa loob ng limampung taon.

Logistics at Site Access

Ang mga malalayong lugar ng proyekto ay nagpapakilala ng mga kumplikadong logistical hurdles. Kung hindi maka-navigate ang mga trak sa masikip na kalsada sa bundok, magiging imposible ang paghakot ng malalaking custom na steel girder. Ang mga site na mahirap i-access ay pinapaboran ang magaan na materyales. Ang mga seksyon ng FRP ay maaaring dalhin sa pamamagitan ng kamay. Katulad nito, ang modular steel components ay nagbibigay-daan sa mga tripulante na maghatid ng mga bahagi sa karaniwang flatbed trailer at tipunin ang mga ito on-site nang hindi umaasa sa malalaki at mamahaling heavy-lift crane.

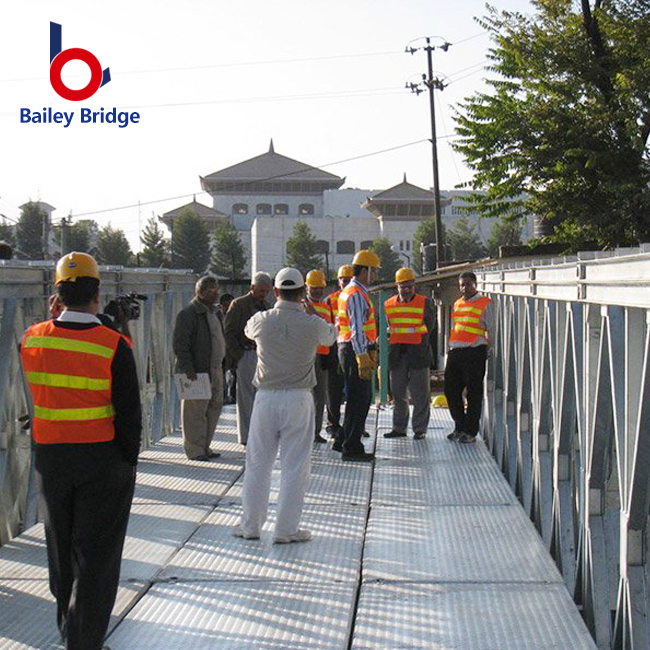

Ang Papel ng Bailey Truss Bridge sa Rapid Deployment

Ano ito?

Ang isang portable, pre-fabricated na modular steel system ay nagmula sa panahon ng mga operasyong militar upang mabilis na tumawid sa mga ilog na binomba. Sa ngayon, isang modernong bailey truss bridge ang nagsisilbing standard civil engineering solution. Naghahatid ito ng pambihirang lakas para sa mga sitwasyong pang-emergency, pansamantalang pag-bypass sa konstruksyon, at permanenteng imprastraktura sa kanayunan.

Mga Detalye ng Materyal

Ginagawa ng mga tagagawa ang mga sistemang ito mula sa mataas na ani na istrukturang bakal. Ang bawat bahagi, mula sa transom hanggang sa mga bracing frame, ay inengineered para sa maximum load-bearing efficiency. Upang matiyak ang mga dekada ng tibay sa malupit na kapaligiran, ang mga pabrika ay karaniwang hot-dip galvanize ang bakal, na binalot ito sa isang makapal, proteksiyon na zinc armor.

Mga Pakinabang sa Negosyo at Operasyon

• Walang Field Welding: Ang mga standardized pinning system ay nagbibigay-daan sa mga bahagi na magkandado nang walang putol. Tinatanggal nito ang pangangailangan para sa mga mahal, sertipikadong field welders.

• Magaan na Paghawak: Dinisenyo ng mga inhinyero ang mga indibidwal na bahagi upang maging sapat na magaan para mahawakan ng maliliit na manu-manong crew gamit ang mga pangunahing kagamitan sa pag-angat.

• Progresibong Paglulunsad: Binubuo ng mga tauhan ang istraktura sa matibay na lupa. Itinutulak nila ito palabas sa puwang nang progresibong gamit ang mga roller at isang pansamantalang paglulunsad ng ilong.

Lens ng Pagsusuri

Ang mga modular na istrukturang ito ay mainam para sa mga kritikal na ruta ng detour sa panahon ng mga pangmatagalang overhaul sa highway. Nagniningning sila sa mga sitwasyon sa pagbawi ng kalamidad kasunod ng mga baha. Nagbibigay din sila ng mahusay na permanenteng solusyon para sa mga rural logging operations o mining access roads kung saan ang pagbuhos ng malalaking kongkretong pundasyon ay nananatiling hindi mabubuhay sa pananalapi.

Mga Panganib sa Pagsunod, Pagkuha, at Pagpapatupad

Mga Pamantayan at Sertipikasyon sa Regulatoryo

Ang bawat materyal na istruktura ay dapat matugunan ang mahigpit na mga alituntunin ng awtoridad sa transportasyon. Sa United States, ang mga materyales ay dapat sumunod sa mga regulasyon ng AASHTO at FHWA patungkol sa mga rating ng pagkarga, pagpapaubaya sa stress, at paglaban sa pagkapagod. Ang mga proyekto sa Europa ay umaasa sa mga pamantayan ng Eurocode. Higit pa rito, ang mga proyektong pinondohan ng publiko ay kadalasang nag-uudyok ng mga pagkilos na "Buy America". Dapat mong i-verify na ang iyong bakal ay tinutunaw, ginulong, at gawa-gawa sa loob ng bansa upang matiyak ang pagpopondo ng gobyerno.

Supply Chain at Lead Times

Ang custom na structural steel fabrication ay madalas na dumaranas ng pinahabang oras ng lead. Ang iskedyul ng mga gilingan ng bakal na pasadya ay tumatakbo ilang buwan nang maaga. Ang anumang pagkagambala sa supply chain ay huminto sa iyong iskedyul ng konstruksiyon. Ang pagpili ng mga pre-engineered o modular na solusyon ay epektibong nagpapagaan sa mga pagkaantala na ito. Nakahanda ang mga standardized na bahagi sa imbentaryo ng bodega, na lubhang pinipiga ang timeline ng iyong proyekto mula buwan hanggang linggo lamang.

Mga Realidad ng Inspeksyon at Pagpapanatili

Ang lahat ng materyales sa tulay ay nangangailangan ng ipinag-uutos, nakagawiang mga siklo ng inspeksyon. Hindi pinapayagan ng mga regulator na umiral ang imprastraktura nang hindi sinusubaybayan. Ang mga disenyo ng bakal ay nangangailangan ng masusing inspeksyon ng Fracture-Critical Member (FCM). Gumagamit ang mga technician ng mga ultrasonic at magnetic na tool upang makahanap ng mga microscopic na bitak. Ang troso ay nangangailangan ng invasive rot, pest, at moisture assessments. Ang pagsasaalang-alang sa mga mandatoryong oras ng paggawa ng inspeksyon na ito sa iyong pangkalahatang badyet sa lifecycle ay mahalaga para sa tumpak na pagpaplano ng proyekto.

Pasulong: Mga Materyal sa Pag-shortlist para sa Iyong Disenyo ng Tulay

1. Hakbang 1: Tukuyin ang mga mahigpit na parameter. Itakda ang eksaktong kinakailangang rating ng pagkarga (tulad ng HL-93 highway load). Sukatin ang tumpak na span ng agwat at kalkulahin ang inaasahang pang-araw-araw na trapiko ng sasakyan.

2. Hakbang 2: Suriin ang mga hadlang sa kapaligiran. Kilalanin ang mga lokal na banta ng kinakaing unti-unti. I-map out ang paggamit ng asin sa kalsada, halumigmig sa baybayin, o pagkakalantad ng kemikal upang mabilis na alisin ang mga hindi tugmang grado ng materyal.

3. Hakbang 3: Suriin ang mga timeline ng deployment. Tukuyin ang iyong mga deadline sa pagpapatakbo. Magpasya kung ang iyong iskedyul ay nagbibigay-daan para sa isang mabagal, custom-built na solusyon o kung kailangan mo ng mabilis na modular steel system upang mapanatili ang daloy ng trapiko.

4. Hakbang 4: Makipag-ugnayan sa mga inhinyero sa istruktura. Lumipat sa kabila ng mga pangkalahatang konseptong materyal. Makipagtulungan sa mga sertipikadong propesyonal upang tukuyin ang eksaktong mga marka ng bakal, sukat ng kapal, at mga patong na pangharang para sa isang pormal na pakete ng bid.

Konklusyon

Ang pagpili ng pinakamainam na materyal para sa isang structural crossing ay nangangailangan ng pagtingin nang higit pa sa mga paunang presyo ng pagbili. Dapat mong kalkulahin ang mga dynamic na load, tasahin ang poot sa kapaligiran, at maghanda para sa mga dekada ng ipinag-uutos na inspeksyon. Tiyaking balansehin mo ang mga katotohanang ito sa engineering laban sa iyong badyet sa pagpapatakbo.

Habang patuloy na nangingibabaw ang heavy-duty na bakal sa pandaigdigang imprastraktura ng highway, ang mga alternatibong materyales ay nagsisilbing natatanging, mahalagang layunin. Ang mga espesyal na composite ay sumasakop sa mga nakakapinsalang kapaligiran, habang ang mga modular na pre-fabricated na sistema ay nag-aalok ng walang kaparis na bilis at logistical flexibility.

Gumawa ng mga proactive na hakbang para ma-secure ang iyong imprastraktura. Direktang kumunsulta sa isang certified bridge engineer o pinagkakatiwalaang manufacturer. Hilingin sa kanila na magsagawa ng isang mahigpit na pagsusuri sa lifecycle na iniakma nang eksakto sa mga parameter ng iyong site, na tinitiyak na ang iyong pagtawid ay nananatiling ligtas para sa mga henerasyon.

FAQ

T: Bakit mas pinipili ang bakal kaysa sa kongkreto para sa mismong istraktura ng salo?

A: Napakahusay na pinangangasiwaan ng kongkreto ang compression ngunit nabigo sa ilalim ng tensyon maliban kung napuno ng napakalaking halaga ng rebar. Ang mga disenyo ng truss ay likas na umaasa sa mga alternating tension at compression na mga miyembro upang ipamahagi ang mga load. Ang bakal ay nagtataglay ng mahusay na mga katangian ng dual-strength, na ginagawa itong mas mahusay, maaasahan, at mas magaan para sa mga kumplikadong balangkas ng kalansay.

Q: Ang mga timber truss bridges ba ay ginagawa pa rin ngayon?

A: Oo. Ginagawa pa rin ng mga tagabuo ang mga ito lalo na para sa mga pedestrian nature trail, golf course, o light-duty na mga kalsada sa kanayunan. Gumagana nang maayos ang troso sa mga aplikasyon kung saan ang aesthetic blending sa natural na kapaligiran ay priyoridad, at ang mabibigat na kargada ng sasakyan ay hindi isang salik.

Q: Gaano katagal karaniwang tumatagal ang isang steel truss bridge?

A: Sa naaangkop na pagpili ng materyal, tulad ng weathering steel, at pare-parehong regular na pagpapanatili, ang mga modernong bakal na tulay ay nag-aalok ng malawak na mahabang buhay. Ang mga inhinyero ay aktibong nagdidisenyo at nagre-rate ng mga matatag na istrukturang ito upang makamit ang isang maaasahang 75 hanggang 100-taong buhay ng disenyo ng pagpapatakbo.

Q: Maaari bang permanenteng gamitin ang isang bailey truss bridge?

A: Talagang. Bagama"t madalas na itinatalaga bilang pansamantalang imprastraktura ng emerhensiya, ang maayos na pagpapanatili at hot-dip galvanized bailey bridges ay regular na nagsisilbing permanenteng tawiran. Matagumpay na gumana ang mga ito sa loob ng mga dekada sa mga aplikasyon sa kanayunan, agrikultura, o pribadong pag-access.
