Ang pagpili ng modular na tulay ay hindi lamang isang pangunahing desisyon sa istruktura. Gumagawa ka ng isang kritikal na pamumuhunan sa mabilis na pag-deploy, pagiging maaasahan sa pagdadala ng load, at predictability sa lifecycle. Ang mga tagapamahala ng proyekto at mga inhinyero sa larangan ay regular na nahaharap sa magkasalungat na mga paghahabol tungkol sa modular na tibay ng tulay. Madalas nilang nahihirapang i-verify ang mga detalye ng tagagawa tungkol sa mga marka ng bakal, anti-corrosion treatment, at mga opsyon sa decking sa ilalim ng mabibigat na dynamic na load. Ang paggawa ng maling pagpili ay humahantong sa madalas na pagpapanatili, hindi ligtas na pagtawid, at pag-overrun sa badyet.

Ang paggawa ng modernong modular na tulay ay lubos na umaasa sa mahigpit na kinokontrol, mataas na tensile na materyales. Tinitiyak ng pagna-navigate sa mga eksaktong detalye ng materyal na ito na ihanay mo ang disenyo ng pagtawid sa mga kinakailangan sa pagsunod na partikular sa site. Ang kasipagan na ito ay tumutulong sa iyong matugunan ang mahigpit na AASHTO o Eurocode frameworks habang nananatili sa loob ng mga limitasyon sa badyet. Sa gabay na ito, matututunan mo kung paano suriin ang mga pangunahing materyal ng truss at tasahin ang mga proteksiyon na coatings sa ibabaw. Mag-e-explore din kami ng mga espesyal na alternatibo sa decking at kritikal na connector hardware para matulungan kang makakuha ng lubos na maaasahang spanning system.

Mga Pangunahing Takeaway

• Core Structure: Ang high-tensile steel ay ang non-negotiable standard para sa mga pangunahing trusses, na nag-aalok ng kinakailangang strength-to-weight ratio para sa modular assembly.

• Proteksyon sa Ibabaw: Ang hot-dip galvanization ay nagbibigay ng pinaka-maaasahang pangmatagalang ROI laban sa kaagnasan kumpara sa mga tradisyunal na painted finishes, lalo na sa malupit na kapaligiran.

• Pagkakaiba-iba ng Decking: Ang mga materyales sa deck ay mula sa anti-skid steel plate hanggang sa ginagamot na troso, na nangangailangan ng trade-off analysis sa pagitan ng upfront cost, traksyon ng sasakyan, at dalas ng pagpapanatili.

• Logic sa Pagkuha: Ang pagsusuri sa isang steel bailey bridge ay nangangailangan ng pag-verify ng mga sertipiko ng pagsubok ng mill, pagsuri sa mga komposisyon ng haluang metal para sa pagkonekta ng mga pin, at pagtutugma ng mga rating ng pagkapagod ng materyal sa inaasahang pang-araw-araw na trapiko.

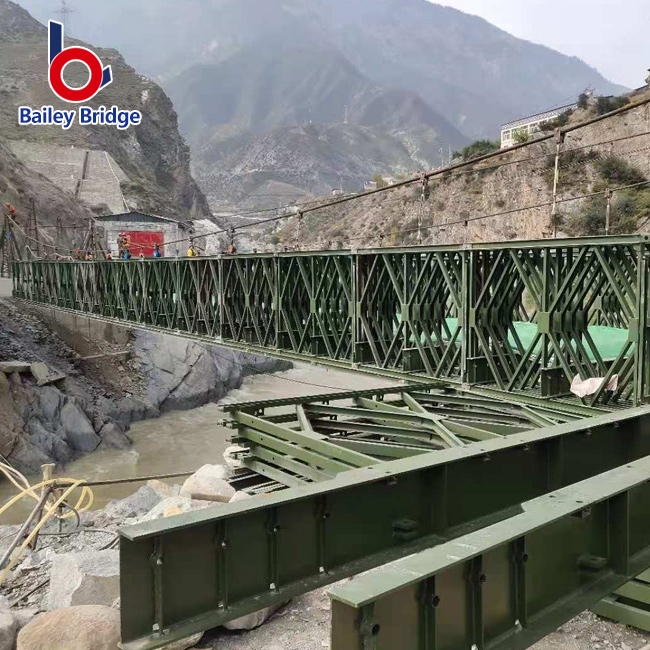

Ang Structural Core: High-Tensile Steel Trusses

Ang materyal na pundasyon ay mahigpit na nagdidikta ng kabuuang kapasidad ng pagkarga ng iyong pagtawid. Malaki ang epekto nito sa transport logistics at pinamamahalaan ang pangkalahatang bilis ng pagtayo. Sa kasaysayan, ang mga inhinyero ay nagtayo ng mga pansamantalang istruktura gamit ang karaniwang banayad na bakal. Ang mga naunang materyales na ito ay nagtatampok ng mas mababang lakas ng ani, na ginagawang mabigat at mahirap panghawakan ang mga panel.

Ngayon, dapat mong tukuyin ang mataas na ani na mga istrukturang bakal para sa anumang maaasahang tulay ng bailey . Kasama sa mga karaniwang modernong grado ang Q345 at Q460 na bakal. Maaari ka ring makatagpo ng mga katumbas na pagtatalaga ng ASTM tulad ng A572 Grade 50. Ang mas mataas na lakas ng ani ay nagbibigay-daan sa mga tagagawa na magdisenyo ng mas magaan na modular panel. Nakakamit nila ang pagbabawas ng timbang na ito nang hindi sinasakripisyo ang kabuuang rating ng pagkarga. Ang mga modernong engineered trusses ay madaling sumusuporta sa hinihingi na HL-93 o HS20-44 na mga pamantayan sa highway.

Ang mas magaan, mataas na lakas na bakal ay binabawasan ang pangangailangan para sa mabibigat na kagamitan sa pagbubuhat sa iyong lugar ng trabaho. Ang mas maliliit na crane at mas maliliit na crew ay kayang hawakan ang mga bahagi nang mahusay. Direktang pinabababa ng katotohanang ito ang iyong pang-araw-araw na gastos sa pag-install at pinapabilis ang oras ng paglulunsad ng proyekto. Madalas kang makakapag-deploy ng kumpletong span sa loob ng ilang araw sa halip na mga linggo.

Gayunpaman, nahaharap ka sa mga partikular na panganib sa pagkuha sa kasalukuyang merkado. Ang ilang mga agresibong supplier ay gumagamit ng hindi sertipikado, mas mababang uri ng bakal upang mabawasan ang kanilang mga gastos sa pagmamanupaktura. Ang pagpapalit na ito ay maaaring humantong sa mga mapanganib na micro-fracture sa ilalim ng tuluy-tuloy na dynamic na pagkarga. Ang mga mabibigat na trak na tumatalbog sa kabuuan ay nagdudulot ng matinding stress cycle. Upang mabawasan ang panganib na ito, kailangan mong palaging humingi ng mga traceable mill certificate. Ang mga dokumentong ito ay nagpapatunay sa eksaktong komposisyon ng kemikal at lakas ng ani ng bakal bago ipadala.

Mga Proteksiyon na Patong at Panlaban sa Kaagnasan

Ang pangunahing pagkabigo para sa pansamantala at permanenteng modular na tulay ay ang pagkasira ng kapaligiran. Ang patuloy na pagkakalantad sa kahalumigmigan, mga asin sa kalsada, at pabagu-bagong temperatura ay mabilis na sumisira ng hilaw na bakal. Ang pagsusuri sa materyal na patong ay mahalaga para sa pag-proyekto ng pangmatagalang posibilidad at pagpaplano ng iyong mga iskedyul ng pagpapanatili.

Ang hot-dip galvanization ay nagbibigay ng sukdulang defensive barrier. Ang pamamaraang ito ay nagsasangkot ng proseso ng metalurhiko na pagbubuklod. Ilulubog ng mga fabricator ang mga bahagi ng bakal sa isang vat ng nilusaw na zinc sa humigit-kumulang 450 degrees Celsius. Ang sink ay direktang nagbubuklod sa bakal na substrate. Lumilikha ito ng isang makapal, hindi maarok na panlabas na shell. Magbabayad ka ng mas mataas na upfront cost premium para sa tamang galvanization. Gayunpaman, ang prosesong ito ay nag-aalis ng umuulit na pagpapanatili ng pagpipinta sa loob ng 30 hanggang 50 taon na habang-buhay. Ang zinc ay kumikilos pa nga ng sakripisyo upang maprotektahan ang maliliit na gasgas mula sa kalawang.

Ang mga pang-industriyang epoxy at polyurethane na pintura ay nag-aalok ng pangalawang opsyon. Karaniwan kang gumagamit ng mga sistema ng pintura na may mataas na pagganap para sa panandaliang pansamantalang pag-deploy. Tinukoy din ng mga inhinyero ang pintura para sa mahigpit na mga kinakailangan sa aesthetic kung saan ang isang partikular na kulay ay ipinag-uutos. Ang mga sistema ng pintura ay gumaganap nang sapat sa hindi kinakaing unti-unti na mga kapaligiran sa loob ng bansa. Ang isang tipikal na sistema ay may kasamang zinc-rich primer, isang epoxy intermediate coat, at isang UV-resistant polyurethane topcoat.

Dapat mong maingat na tasahin ang mga kondisyon sa pag-deploy sa kapaligiran upang bigyang-katwiran ang iyong pagpili ng coating. Ang mga lugar sa baybayin, mga kapaligiran sa asin, pagkakalantad ng kemikal sa industriya, at mga lugar na may mataas na kahalumigmigan ay nangangailangan ng hot-dip galvanization. Maaaring magbigay-daan ang mga tuyong lugar sa loob ng bansa para sa de-kalidad na mga pintura.

Paghahambing ng Aplikasyon ng Patong

Mga Decking Materials: Pagbabalanse ng Load, Traction, at Cost

Ang materyal ng deck ay direktang nakakaapekto sa kaligtasan ng gumagamit at traksyon ng sasakyan. Kinokontrol din nito ang mga antas ng ingay sa paligid at idinidikta ang iyong mga patuloy na iskedyul ng pagpapanatili. Ang pagpili ng tamang decking para sa iyong mga baily bridge ay nangangailangan ng pagtutugma ng materyal sa inaasahang uri ng trapiko.

Ang orthotropic steel decking ay nakatayo bilang ang premium na pagpipilian para sa mabigat na komersyal na trapiko. Ito ay perpekto para sa mga permanenteng pag-install. Ginagawa ng mga tagagawa ang mga deck na ito sa pamamagitan ng pagwelding ng mga steel plate sa mga longitudinal ribs. Lumilikha ito ng hindi kapani-paniwalang matigas at matibay na ibabaw. Upang maiwasang mag-slide ang mga sasakyan sa mga basang kondisyon, karaniwang binabalutan ng mga supplier ang mga deck na ito ng mga anti-skid aggregate. Nag-embed sila ng matigas na materyales tulad ng bauxite sa isang makapal na layer ng epoxy polyurethane.

Ang ginagamot na timber decking ay nag-aalok ng isang mataas na cost-effective na alternatibo. Madalas mong nakikita ang troso na ginagamit para sa mga aplikasyon sa kanayunan, pansamantala, o mas magaan na tungkulin. Malaking binabawasan ng troso ang paunang paggasta ng kapital. Gayunpaman, ang troso ay nagpapakilala ng isang natatanging panganib sa pagpapatupad. Ang kahoy ay may mataas na pangangailangan sa pagpapanatili. Ito ay nananatiling madaling kapitan sa mabulok, fungal decay, at pisikal na pagkasira mula sa mga kadena ng gulong. Ang madalas na pagpapalit ng troso ay nagdudulot ng pagkagambala sa trapiko at nangangailangan ng patuloy na mga badyet sa paggawa.

Ang composite o FRP (Fiber Reinforced Polymer) decking ay kumakatawan sa isang umuusbong na modernong alternatibo. Pinagsasama ng FRP ang fiberglass strands na may malalakas na polymer resins. Nag-aalok ito ng pambihirang paglaban sa kaagnasan at napakababa ng timbang. Hinding-hindi ito mabubulok o mabubulok. Gayunpaman, haharapin mo ang mas mataas na paunang paggasta kapag tinukoy ang FRP.

Dapat kang gumamit ng malinaw na decision matrix para epektibong tumugma sa iyong materyal sa deck. Ibase ang iyong pagpili sa mga sumusunod na kritikal na salik:

• Average Daily Traffic (ADT): Ang mataas na trapiko ay nangangailangan ng orthotropic steel. Ang mababang trapiko ay maaaring gumamit ng troso.

• Mga Inaasahang Axle Load: Ang mga heavy logging o mining truck ay nangangailangan ng bakal o heavy-duty na composite decking.

• Magagamit na Mga Badyet sa Pagpapanatili: Kung ang pagpopondo sa pagpapanatili sa hinaharap ay hindi sigurado, mamuhunan sa steel decking upfront upang maiwasan ang magastos na pagpapalit ng troso.

Hardware at Mga Konektor: Ang Kahinaan ng Mga Pin at Bolts

Ang isang modular na istraktura ay kasing lakas lamang ng pinakamahina nitong koneksyon. Tinutukoy ng mga materyales na ginamit para sa mga pisikal na joints ang kaligtasan at integridad ng istruktura ng buong span. Ang mga de-kalidad na panel ay walang kahulugan kung ang mga pin ng connector ay nagugupit sa ilalim ng mabibigat na karga.

Ang mga panel pin, kadalasang tinatawag na shear pin, ay nakakandado sa mga pangunahing segment ng truss nang magkasama. Dapat na pekein ng mga tagagawa ang mga pin na ito mula sa ultra-high-strength alloy steel. Ang isang malawak na tinatanggap na pamantayan ng materyal ay 30CrMnTi o isang katumbas na high-tensile alloy. Ang partikular na steel alloy na ito ay naglalaman ng chromium, manganese, at titanium. Pinapayagan nito ang pin na makamit ang matinding tibay ng core habang pinapanatili ang isang tumigas na panlabas na ibabaw. Ang mga pin na ito ay nagtitiis ng napakalaking pahalang na puwersa ng paggugupit sa tuwing tatawid ang sasakyan sa kubyerta. Ang tigas ng materyal at paglaban sa pagkapagod ay ganap na kritikal upang maiwasan ang sakuna na kabiguan ng magkasanib na bahagi.

Umaasa din ang mga construction crew sa high-strength bolts at transom clamps. Ang mga fastener na ito ay nagse-secure ng mga crossbeam at decking sa mga pangunahing trusses. Kailangan mo ang mga fastener na ito para sa matibay na koneksyon na aktibong pumipigil sa pag-indayog at nakakapinsalang panginginig ng boses. Kapag tinukoy ang mga bahaging ito, dapat mong i-highlight ang pangangailangan ng paggamit ng galvanized o naaangkop na pinahiran na hardware. Kung i-bolt mo ang mga hilaw na bakal na pangkabit sa mga galvanized na panel, nangyayari ang galvanic corrosion. Ang hindi magkatulad na mga metal ay may kemikal na reaksyon sa pagkakaroon ng kahalumigmigan, na nagiging sanhi ng mabilis na kalawang sa mga pinaka-kritikal na punto ng stress.

Paano Suriin ang Mga Materyales ng Bailey Bridge para sa Iyong Pagbili

Dapat mong ilipat ang iyong pagtuon mula sa pagbabasa lamang ng mga teknikal na detalye patungo sa pagsasagawa ng mahigpit na pagsusuri ng vendor. Ang pag-alam sa tamang mga materyales ay kalahati lamang ng labanan. Dapat mong tiyakin kung ano ang iyong talagang inorder ay kung ano ang dumating sa iyong construction site.

Tiyakin na ang mga materyales ay nakakatugon sa mahigpit na internasyonal na mga code ng disenyo ng tulay. Ang mga mapagkakatiwalaang tagagawa ay magpapatunay ng kanilang mga produkto laban sa mga pamantayan ng AASHTO LRFD sa North America. Maaari rin nilang gamitin ang mga pamantayan ng BS 5400 o Eurocode sa buong mundo. Hilingin sa supplier na magbigay ng dokumentadong patunay ng pagsunod sa mga balangkas na ito.

Dapat mo ring utusan ang independiyenteng pagsubok. Unahin ang third-party non-destructive testing (NDT) sa lahat ng structural welds. Gumagamit ang mga inspektor ng ultrasonic testing o magnetic particle inspection para mahanap ang mga nakatagong flaws sa loob ng welds. Nagbibigay din sila ng pag-verify ng komposisyon ng hilaw na materyal. Pinipigilan nito ang mga supplier na palitan ang murang bakal sa kalagitnaan ng produksyon.

Sundin ang isang mahigpit na lohika ng shortlisting kapag sinusuri ang isang tagagawa ng steel bailey bridge :

1. Humiling ng komprehensibong mga sheet ng data ng materyal at mga ulat ng pagsubok sa mill bago pumirma ng anumang mga kontrata.

2. Suriin ang mga pangmatagalang epekto sa pananalapi sa pamamagitan ng paghahambing ng mas murang pininturahan na banayad na bakal laban sa galvanized na high-tensile na bakal sa loob ng 30 taon.

3. Suriin ang makasaysayang rate ng depekto ng vendor sa mga nakaraang proyekto.

4. Suriin ang eksaktong mga tuntunin ng warranty na sumasaklaw sa integridad ng materyal at paglaban sa kaagnasan.

Payuhan ang iyong mga team sa engineering at procurement na simulan kaagad ang pagkarga na partikular sa site at pagtatasa ng kapaligiran. Dapat kang mangalap ng tumpak na data sa kaasinan ng lupa, halumigmig, at pinakamataas na timbang ng sasakyan bago humiling ng mga RFP ng vendor.

Konklusyon

Ang pagiging maaasahan ng pagpapatakbo ng isang modular na tulay ay ganap na nakasalalay sa isang partikular na triad ng mga materyales. Kailangan mo ng high-tensile steel framing para suportahan ang mga load. Kailangan mo ng matatag na anti-corrosion coating upang mabuhay sa kapaligiran. Panghuli, kailangan mo ng decking na angkop sa sitwasyon upang matiyak ang ligtas na traksyon ng sasakyan. Ang pagbabalanse sa tatlong elementong ito ay ginagarantiyahan ang matagumpay na pag-install.

Palaging panatilihin ang isang pag-aalinlangan na pag-iisip sa panahon ng pagkuha. Ang mga agresibong mababang bid ay kadalasang nagtatago ng mga mapanganib na kompromiso sa kalidad ng bakal. Maaari rin silang magpahiwatig ng hindi sapat na kapal ng galvanization o mas mababang connecting pin. Ang pagputol ng mga sulok sa mga materyales na ito ay nakompromiso ang kaligtasan ng buong pagtawid.

Hikayatin ang iyong mga gumagawa ng desisyon na kumilos nang maingat. Kumonsulta sa mga sertipikadong structural engineer bago gumawa ng panghuling pagbili. Eksklusibong makipag-ugnayan sa mga na-verify na tagagawa ng modular steel bridge para sa isang konsultasyon sa materyal na partikular sa proyekto. Ang tamang pagpili ng materyal ay nagsisiguro na ang iyong tulay ay gagana nang maaasahan sa loob ng mga dekada.

FAQ

T: Ang mga modernong tulay ba ng Bailey ay ginawa mula sa parehong mga materyales tulad ng orihinal na mga disenyo ng WWII?

A: Hindi. Bagama"t nananatiling magkatulad ang pangunahing konsepto ng engineering, ang mga modernong pag-ulit ay gumagamit ng mas malalakas na materyales. Tinukoy ngayon ng mga tagagawa ang mga high-yield na haluang metal tulad ng Q345 o Q460. Naglalapat din sila ng mga advanced na coatings na lumalaban sa kaagnasan. Ang mga upgrade na ito ay ginagawang ganap na angkop ang mga modernong modular system para sa ligtas na pagsuporta sa mabibigat na modernong highway load.

Q: Gaano katagal ang isang steel bailey bridge base sa mga materyales nito?

A: Sa wastong hot-dip galvanization at regular na pagpapanatili, ang mga permanenteng pag-install ay madaling lumampas sa 50 hanggang 75 taon ng serbisyo. Ang mga pininturahan na bersyon o pansamantalang pag-setup ay maaaring mangailangan ng malalaking pag-aayos ng istruktura at muling pagpipinta tuwing 10 hanggang 15 taon, depende nang husto sa mga lokal na kondisyon sa kapaligiran.

T: Maaari bang mapalitan ang decking material pagkatapos mai-install ang tulay?

A: Oo. Ang modular na disenyo ay likas na nagbibigay-daan para sa mga pag-upgrade ng materyal sa hinaharap. Maaari mong palitan ang ginagamot na troso para sa anti-skid steel decking sa ibang pagkakataon. Gayunpaman, dapat mo munang i-verify na ang mga sumusuportang transom ay may istrukturang na-rate upang mahawakan ang tumaas na patay na karga ng mga bagong panel ng bakal.

T: Mayroon bang pagkakaiba sa istruktura sa pagitan ng "Bailey bridges" at "baily bridges"?

A: Hindi. Ang "Baily bridges" ay isang pangkaraniwang pagkakaiba-iba ng spelling. Ang parehong mga termino ay tumutukoy sa eksaktong parehong pre-engineered, modular steel truss system. Ilalapat ng mga mapagkakatiwalaan at na-verify na mga tagagawa ang eksaktong parehong mahigpit na pamantayan ng materyal anuman ang partikular na spelling na iyong ginagamit sa panahon ng iyong mga paghahanap sa pagbili.
