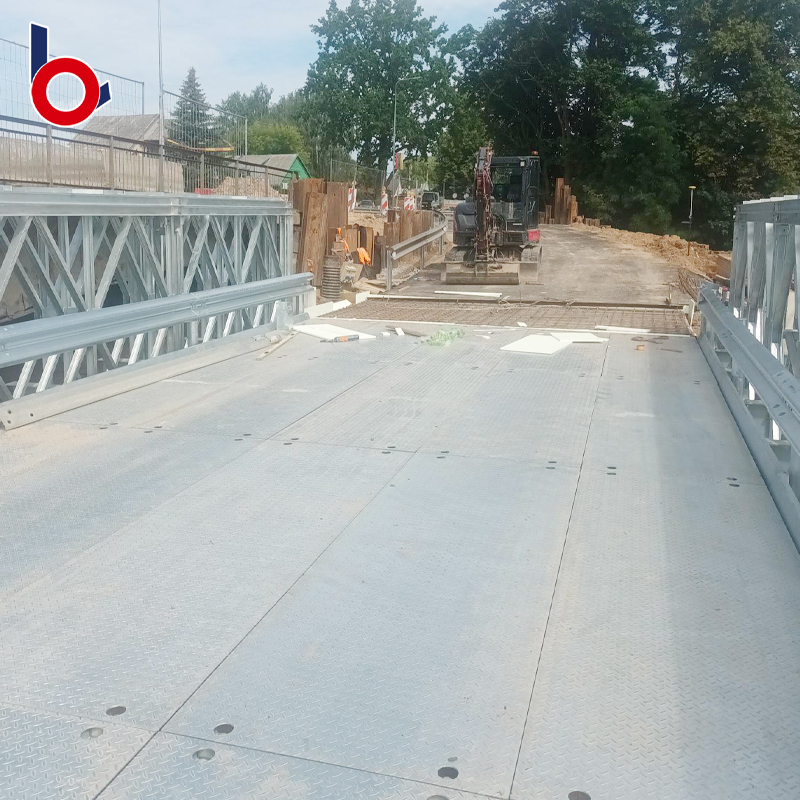

Ang paglawak ng malalawak na ilog, malalalim na lambak, o aktibong multi-lane na highway ay nagpapakita ng napakalaking sagabal sa engineering. Habang lumalaki ang mga distansya ng pagtawid, tumataas nang husto ang structural stress. Ang patay na bigat ng tulay mismo ay nagiging isang malaking balakid. Ang mga gumagawa ng desisyon ay nahaharap sa isang mahirap na pagkilos sa pagbabalanse. Dapat mong timbangin ang kakayahang sumasaklaw laban sa tumataas na mga badyet ng materyal. Ang kumplikadong logistik ng transportasyon at mga pangangailangan sa pagpapanatili sa hinaharap ay nagpapalubha pa sa larawan.

Ang pagpili ng maling disenyo ng istruktura ay maaaring makadiskaril sa iyong badyet. Maaari rin itong magpakilala ng mga malubhang panganib sa kaligtasan sa paglipas ng panahon. Ang klasikong open-web na disenyo ay nananatiling isang nangingibabaw na solusyon para sa pagtawid sa mga medium-to-long gaps. Ang pag-unawa sa structural mechanics sa likod ng mataas na kapasidad nito ay mahalaga. Tinutulungan ka ng kaalamang ito na suriin ang kakayahang kumita laban sa mga alternatibong girder, arko, o suspensyon.

Aalisin namin ang mga pangunahing prinsipyo ng engineering dito. Matututuhan mo kung paano tumatawid ang mga istrukturang ito sa malalaking distansya nang walang mga intermediate na suporta. Nagbibigay din kami ng isang komersyal na balangkas ng pagsusuri. Maaaring gamitin ng mga project engineer at procurement team ang gabay na ito para kumpiyansa na mag-navigate sa malalaking proyektong imprastraktura.

Mga Pangunahing Takeaway

• Gumagamit ang mga truss bridge ng network ng mga magkakaugnay na tatsulok upang mawala ang mga puwersa ng pagkarga (tension at compression), na pinapaliit ang kabuuang patay na timbang ng istraktura habang pinapalaki ang kapasidad ng span.

• Dahil sa mataas na ratio ng lakas-sa-timbang, ang mga trusses ay lubos na matipid para sa mga medium-to-long span (karaniwang 50 hanggang 300+ talampakan) kumpara sa mga solidong istruktura ng girder.

• Ang mga modular na variation, gaya ng bailey truss bridge, ay nag-aalok ng mabilis na pag-deploy at matinding scalability para sa mga malalayong lugar o pinaghihigpitang pag-access.

• Bagama"t mahusay sa materyal, dapat isaalang-alang ng mga gumagawa ng desisyon ang mga habambuhay na gastos sa pagpapanatili na nauugnay sa pag-inspeksyon ng mga kumplikadong magkasanib na koneksyon at mga nakalantad na lugar sa ibabaw.

Ang Engineering Physics na Niresolve ang Long-Span Load Challenges

Ang mga inhinyero ay patuloy na umaasa sa mga partikular na geometric na hugis upang masakop ang napakalawak na haba. Ang tatsulok ay bumubuo ng ganap na pundasyon ng istruktural na lohika na ito. Ito ay ang tanging dalawang-dimensional na polygon na likas na lumalaban sa pagpapapangit. Ilapat ang mabigat na presyon sa tuktok ng isang parisukat, at mabilis itong lumiko sa isang paralelogram. Ilapat ang parehong presyon sa isang tatsulok, at ito ay matatag na nakakandado sa lugar. Ang magkakaugnay na mga tatsulok sa loob ng balangkas ay epektibong namamahagi ng mabibigat na karga sa buong span.

Ang geometry na ito ay nagpapahintulot sa istraktura na malinis na paghiwalayin ang magkasalungat na puwersa. Kapag tumawid ang mga mabibigat na sasakyan sa deck, ang tulay ay nakakaranas ng matinding stress. Ang mga nangungunang chord ay humahawak ng compression. Mahigpit silang magkadikit sa ilalim ng kargada. Samantala, ang mga chord sa ibaba ay humahawak ng pag-igting. Sila ay humiwalay, lumalaban sa pababang baluktot na puwersa. Ang mga miyembro ng diagonal na web ay nakaupo sa pagitan ng mga chord na ito. Mahusay nilang inililipat ang mga puwersa ng paggugupit palayo sa gitna at patungo sa malalakas na suporta sa dulo.

Ang pagbabawas ng dead load ay kumakatawan sa isa pang kritikal na kalamangan sa pisika. Ang mga solid beam, na kilala bilang mga girder bridge, ay hindi maganda ang sukat sa malalaking gaps. Nagdaragdag sila ng napakalaking halaga ng mabibigat na bakal habang tumataas ang haba. Ang disenyo ng "open web" ay ganap na nag-aalis ng materyal na hindi nagdadala ng pagkarga. Tinatanggal nito ang hindi kinakailangang "taba" ng isang solidong sinag. Ang mas mababang patay na timbang ay direktang nauugnay sa mas malalawak na distansya. Maaari mong ligtas na maabot ang malalawak na ilog nang hindi nagtatayo ng mga mamahaling mid-point na pier.

Ang depth-to-span ratio ay perpektong naglalarawan ng kahusayan na ito. Maaaring taasan ng mga inhinyero ang patayong taas, o lalim, ng balangkas. Ang paggawa nito ay nagpapataas ng paglaban sa baluktot. Tinatawag namin itong moment of inertia sa structural engineering. Ang isang mas mataas na frame ay agresibong lumalaban sa mga baluktot na pwersa. Kamangha-manghang, ang pagtaas ng taas na ito ay hindi nangangailangan ng proporsyonal na pagtaas sa toneladang bakal. Makakakuha ka ng napakalaking structural rigidity para sa isang bahagi ng halaga ng materyal.

Truss Bridge vs. Mga Alternatibong Istruktura: Balangkas ng Pagsusuri

Dapat imapa ng mga tagaplano ng proyekto ang mga uri ng tulay sa mga partikular na kinakailangan sa site. Kailangan mo ng malinaw na pamantayan sa tagumpay bago tapusin ang anumang mga blueprint. Dapat maingat na suriin ng mga koponan ang mga limitasyon sa clearance, mga kondisyon sa kapaligiran, at mahigpit na limitasyon sa badyet. Ang mga kinakailangan sa aesthetic ay gumaganap din ng isang papel sa mga urban na kapaligiran. Walang solong disenyo ng tulay ang lumulutas sa bawat problema sa engineering.

Ang mga girder bridge ay napakahusay sa mga partikular na sitwasyon. Pinakamahusay na gumagana ang mga ito para sa maikli, mababa ang clearance na mga saklaw. Mabilis na ginagawa ng mga construction crew ang mga ito gamit ang solid steel o concrete beam. Gayunpaman, ang kanilang pangunahing kalamangan ay naglalaho sa mas mahabang distansya. Nagiging mabigat ang mga ito. Ang napakalawak na materyal na kinakailangan ay ginagawang masyadong mahal ang mga ito para sa malawak na pagtawid sa ilog.

Sa kabilang dulo, may makikita kaming suspension at cable-stayed bridges. Inilalaan ng mga inhinyero ang mga titans na ito para sa matinding span na tumatawid sa 1,000 talampakan o higit pa. Ang mga ito ay biswal na nakamamanghang at mataas ang kakayahan. Gayunpaman, nagdadala sila ng napakalaking upfront na mga gastos sa engineering. Dapat mo ring pondohan ang napakalaking halaga ng materyal at kumplikadong anchor-point na pundasyon. Pinapakomplikado nila ang mga proyekto sa katamtamang distansya.

Kinakatawan ng open-web framework ang pinakapanggitnang lupa. Nag-aalok ito ng pinakamainam na cost-per-foot na kahusayan para sa mga intermediate gaps. Madalas kang makatagpo ng mga site kung saan ang mga mid-span pier ay ganap na hindi magagawa. Ang malalim na tubig, mabilis na agos, o abalang highway ay pumipigil sa paglalagay ng pier. Sa mga partikular na kapaligirang ito, ang istrukturang ito ay nagbibigay ng kinakailangang lakas nang hindi sinisira ang badyet.

Modular Scalability: Ang Bailey Truss Bridge Application

Ang komersyal na merkado ay nag-aalok ng mataas na mahusay na gawa na mga sistema ng salo. Binabago ng mga modular na variation na ito kung paano tinutugunan ng mga inhinyero ang mahihirap na lokasyon ng site. Nilalampasan nila ang tradisyonal at mabagal na proseso ng custom-fabricate ng bawat indibidwal na steel beam. Sa halip, umaasa sila sa matalino, standardized na mga prinsipyo ng disenyo.

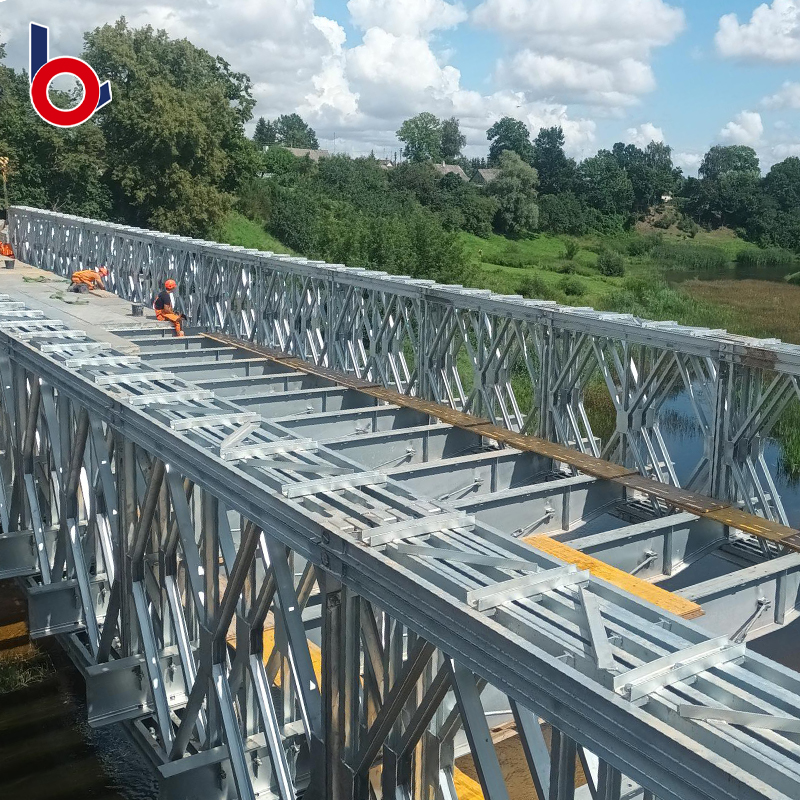

Ang pangunahing halimbawa ng operational advantage na ito ay ang bailey truss bridge . Ang engineered solution na ito ay gumagamit ng standardized, interchangeable steel panels. Pinagsama-sama ng mga crew ang mga panel na ito upang makamit ang napakalaking haba. Ganap mong inalis ang pangangailangan para sa heavy lifting equipment. Ang proseso ng pagpupulong ay nag-aalis din ng kumplikado, nakakaubos ng oras sa on-site welding.

Ang mga senaryo ng deployment para sa mga modular system na ito ay malawak na nag-iiba. Madalas na ginagamit ng mga tagaplano ang mga ito para sa emerhensiyang tulong sa sakuna. Kapag inalis ng baha ang imprastraktura sa kanayunan, maaaring i-deploy ng mga koponan ang mga istrukturang ito sa loob lamang ng mga araw. Perpektong nagsisilbi rin ang mga ito bilang mga pansamantalang bypass sa panahon ng mga pangunahing reconstruction ng highway. Bukod pa rito, ginagamit ito ng mga munisipalidad upang mabilis na magtatag ng ligtas na imprastraktura ng pedestrian at siklista. Maraming liblib na lugar ang umaasa sa kanila para sa permanenteng pag-access sa rural highway.

Ang logistik ng transportasyon ay nagpapakita ng isa pang napakalaking kalamangan. Ang paglipat ng napakalaking steel girder ay nangangailangan ng dalubhasang, malalaking permiso sa paghakot. Nangangailangan din ito ng malalawak, mataas na matatag na daanan. Sa kabaligtaran, maaari mong ihatid ang mga hindi pa naka-assemble na modular truss na miyembro sa mga karaniwang flatbed truck. Ang kakayahang ito ay nagbubukas ng access sa napakahigpit na lupain. Maaari kang maghatid ng tulay na may mataas na kapasidad sa matarik na bulubunduking rehiyon o makakapal na kagubatan nang madali.

Mga Dimensyon ng Cost-to-Outcome para sa Mga Planner ng Proyekto

Dapat suriin ng mga procurement team ang maraming dimensyon ng gastos bago aprubahan ang isang disenyo. Namumukod-tangi kaagad ang kahusayan sa materyal sa harap. Kailangan mo lang ng mas kaunting bakal na tonelada bawat talampakan ng span. Ang mga tradisyunal na plate girder ay kumakain ng napakalaking halaga ng hilaw na materyal. Ang mga disenyo ng open-web ay matalinong naglalagay ng bakal nang eksakto kung saan ito hinihiling ng mga puwersa. Ang kahusayang ito ay nagpapababa ng mga paunang badyet sa pagkuha.

Ang mga pamamaraan ng paggawa at pagpupulong ay nakakaapekto rin sa huling ledger. Nakakamit ng mga tagaplano ang lubos na mahuhulaan na kontrol sa kalidad sa pamamagitan ng mahigpit na paggawa sa labas ng site. Ang mga setting ng pabrika ay nagbibigay-daan para sa tumpak na pagputol at pagbabarena. Kapag naihatid na, ang bolt-together field assembly ay lubos na nakakabawas sa mga espesyal na oras ng paggawa sa lugar. Hindi mo kailangang magbayad ng mga premium na rate para sa pinalawig na field welding team.

Dapat suriin ng mga tagaplano ng proyekto ang mga gastos gamit ang sequential approach na ito:

1. Baseline ng Material: Kalkulahin ang eksaktong steel tonnage na kinakailangan kumpara sa isang solidong plate girder na alternatibo.

2. Pagtatantya ng Paggawa: Ihambing ang halaga ng simpleng bolted field assembly laban sa malawak na on-site na kinakailangan sa welding.

3. Transport Logistics: Tukuyin kung ang lokasyon ng site ay nangangailangan ng espesyal na paghakot o kung ang mga karaniwang flatbed ay sapat na.

4. Foundation Scaling: Suriin ang kinakailangang laki at lalim ng mga kongkretong abutment batay sa bigat ng superstructure.

Ang mga kinakailangan sa pundasyon ay kumakatawan sa isang napakalaking lugar para sa pangalawang pagtitipid sa gastos. Ang mas magaan na pangkalahatang mga superstructure ay direktang binabawasan ang pasanin sa lupa. Lubos mong binabawasan ang kinakailangang footprint ng mga kongkretong abutment. Bumababa ang kinakailangang load-bearing capacity ng foundation. Ang pagbuhos ng mas kaunting konkreto at pagmamaneho ng mas kaunting mga tambak ay isinasalin sa malaking pagpapanatili ng badyet.

Mga Panganib sa Pagpapatupad at Realidad ng Pagpapanatili

Bagama"t napakahusay, ang mga istrukturang ito ay nagdadala ng mga tiyak na katotohanan sa pagpapatupad. Dapat mong harapin ang mga panganib na ito nang direkta sa yugto ng pagpaplano. Ang pagiging kumplikado ng inspeksyon ay isang pangunahing alalahanin para sa pangmatagalang pamamahala. Ang mismong disenyo na umaasa sa magkakaugnay na mga tatsulok ay lumilikha ng daan-daang mga kasukasuan. Ang mga node, gusset plate, at bolted na koneksyon na ito ay nangangailangan ng masusing atensyon.

Ang mga regular na inspeksyon sa istruktura ay nangangailangan ng seryosong oras at kadalubhasaan. Dapat isa-isang suriin ng mga inspektor ang bawat joint para sa mga stress fracture o maluwag na bolts. Ang mataas na dami ng mga koneksyon na ito ay nagpapataas ng mga baseline na badyet sa pagpapanatili.

Upang maagap na pamahalaan ang mga panganib sa pagpapatupad na ito, dapat tumuon ang mga inhinyero sa:

• Mga Pag-inspeksyon sa Node: Mahigpit na pag-iskedyul, paulit-ulit na visual at ultrasonic na pagsubok sa lahat ng high-stress gusset plate.

• Pagpapanatili ng Coating: Pagtatatag ng timeline para sa touch-up na pagpipinta o muling pag-galvanize upang labanan ang patuloy na pagkakalantad sa kahalumigmigan.

• Mga Pagsusuri sa Redundancy: Pagtitiyak na umiiral ang mga pangalawang landas ng pag-load upang walang solong pagkabigo ng miyembro ng tensyon na makompromiso ang buong span.

• Pagsubaybay sa Clearance: Regular na kinukumpirma na ang pag-resurfa ng daanan ay hindi mapanganib na binabawasan ang mga limitasyon sa patayong overhead.

Ang kaagnasan ay nagpapakita ng isa pang patuloy na labanan. Ang open-web na disenyo ay natural na pinapataas ang kabuuang lugar sa ibabaw na nakalantad sa mga elemento ng kapaligiran. Madaling maabot ng ulan, niyebe, at asin sa kalsada ang masalimuot na balangkas ng bakal. Dapat maingat na suriin ng mga inhinyero ang mga opsyon sa pagtatapos. Ang weathering steel ay nagkakaroon ng proteksiyon na kalawang patina. Ang galvanized na bakal ay nag-aalok ng matibay na proteksyon ng zinc. Nagbibigay ng aesthetic na flexibility ang mga painted finish ngunit nangangailangan ng madalas na muling paglalapat.

Ang pagiging sensitibo sa pagkapagod ay nangangailangan ng mahigpit na pangangasiwa sa engineering. Ang mga miyembro ng tensyon ay sumasailalim sa patuloy na cyclical loading sa paglipas ng panahon. Bawat dumadaan na trak ay umuunat at naglalabas ng mga chord na ito sa ibaba. Dapat tiyakin ng mga inhinyero ang mahigpit na pagsunod sa mga modernong pamantayan ng redundancy. Ang mga lokal na code ng AASHTO ay nagdidikta ng maraming landas ng pagkarga. Pinipigilan nito ang mga sakuna na single-point failure kung humina ang isang miyembro. Panghuli, dapat tugunan ng mga tagaplano ang mga hadlang sa clearance. Ang mga overhead na disenyo, na kilala bilang through-trusses, ay pisikal na nililimitahan ang vertical clearance para sa trapiko ng sasakyan. Nangangailangan ito ng lubos na maingat na pagpaplano ng ruta sa harap.

Konklusyon

Ang pagpapasya sa isang sumasaklaw na balangkas ay nagdidikta sa tagumpay sa pananalapi at pagpapatakbo ng iyong proyekto sa imprastraktura. Ang isang truss bridge ay structurally at economically justified para sa mga partikular na kapaligiran. Mahusay ito kapag sumasaklaw sa mga distansya kung saan ang pagliit ng patay na timbang ay talagang kritikal. Ito rin ay nagpapatunay na napakahalaga kapag ang paglalagay ng mga intermediate mid-span pier ay imposible sa istruktura o kapaligiran.

Ang mga inhinyero ng proyekto ay dapat na agad na magsimula sa isang tukoy na site na pagsusuri sa span-to-depth. Tinutukoy nito ang eksaktong taas na kailangan para ligtas na labanan ang mga lokal na puwersa ng pagkarga. Susunod, dapat na direktang kumunsulta ang mga koponan sa mga prefabricated na tagagawa ng framework. Ang pagmomodelo ng baseline na materyal at mga gastos sa transportasyon nang maaga ay pumipigil sa mga sorpresa sa downstream na badyet. Palaging tiyakin na ang iyong napiling disenyo ay mahigpit na naaayon sa lokal na AASHTO o katumbas na mga kinakailangan sa pagsunod. Sa pamamagitan ng paggamit sa mga natatanging structural mechanics na ito, maaari mong kumpiyansa na matulungan ang malalaking gaps na may higit na kahusayan.

FAQ

Q: Ano ang average span ng isang truss bridge?

A: Ang average na span ay karaniwang nasa loob ng 50 ft hanggang 300+ ft "sweet spot" para sa karaniwang sasakyan at pedestrian build. Bagama"t ang mga variant na lubos na na-engineered ay maaaring umabot nang higit pa, ang intermediate range na ito ay nag-maximize sa structural strength-to-weight ratio. Ginagawa nitong mas matipid ang mga ito kaysa sa mabibigat na solidong girder o kumplikadong mga alternatibong suspensyon.

T: Bakit mas mataas ang ilang bahagi ng tulay ng salo kaysa sa iba?

A: Maraming disenyo ang nagtatampok ng mga variable depth, tulad ng bowstring o camelback profile. Pinapakinabangan ng mga inhinyero ang taas ng istruktura nang eksakto sa gitna ng span. Ang gitnang lugar na ito ay nakakaranas ng pinakamataas na baluktot na sandali sa ilalim ng mabibigat na karga. Ang pagtaas ng lalim sa gitna ay nagbibigay ng maximum na baluktot na resistensya nang hindi nag-aaksaya ng labis na bakal malapit sa mga suporta sa dulo.

T: Paano naiiba ang bailey truss bridge sa karaniwang truss bridge?

A: Ang karaniwang bersyon ay karaniwang isang custom-engineered, static na istraktura na permanenteng hinangin o bolted para sa isang partikular na site. Ang bailey system ay isang mataas na modular, pin-jointed na portable na istraktura. Gumagamit ito ng standardized, interchangeable steel panels. Nagbibigay-daan ito sa mabilis na pag-deploy, madaling flatbed na transportasyon, at mabilis na pagpupulong nang walang heavy lifting equipment.
