Ang mga proyekto sa imprastraktura ay nakatayo o nahuhulog sa mga paunang pagpipilian sa istruktura. Ang mga inhinyero ay dapat na maingat na suriin ang geometry at pisika bago magbasag ng lupa. Ang pagtatasa ng structural viability para sa mga proyekto sa imprastraktura ay nangangailangan ng pagbabalanse ng load capacity, span length, at budget. Ang pag-asa sa mga pangunahing istruktura ng beam para sa hindi naaangkop na mga span ay humahantong sa pagkabigo sa istruktura o labis na mga gastos sa materyal.

Ang paglipat mula sa teoretikal na pisika patungo sa inilapat na pamamahala ng proyekto ay nililinaw ang hamong ito. Sinusuri namin kung bakit pinapayagan ng geometric na mechanics ng isang truss bridge ang mas malaking kapasidad sa pagdadala ng pagkarga. Matutuklasan mo nang eksakto kung kailan ito tutukuyin sa isang karaniwang disenyo ng beam. Binabalangkas namin ang mga partikular na diskarte sa pag-deploy at pagtatasa ng panganib para sa iyong susunod na pangunahing build. Maaaring gamitin ng mga tagapamahala ng proyekto ang mga insight na ito upang i-streamline ang pagkuha at matiyak ang pangmatagalang integridad ng istruktura.

Mga Pangunahing Takeaway

• Force Distribution: Gumagamit ang mga truss bridge ng magkakaugnay na tatsulok upang i-convert ang mga bending moments sa purong tension at compression, na inaalis ang gitnang kahinaan na likas sa mga beam bridge.

• Span Scalability: Habang ang mga beam bridge ay dumaranas ng exponential dead-load na pagtaas sa malalayong distansya, ang mga truss structure ay nagpapanatili ng mataas na strength-to-weight ratio, na nagbibigay-daan para sa mas mahabang hindi suportadong span.

• Deployment Versatility: Ang mga pre-engineered na modular na opsyon (tulad ng bailey truss bridge) ay nagbibigay ng mabilis na mga kakayahan sa pagpapatupad para sa parehong pansamantala at permanenteng mga pangangailangan sa imprastraktura.

• Trade-off Reality: Ang pinahusay na lakas ng isang truss na disenyo ay may mas mataas na fabrication complexity at mataas na mga kinakailangan sa pagpapanatili dahil sa mas mataas na volume ng structural joints.

Ang Mekanika ng Pamamahagi ng Pagkarga: Beam vs. Truss

Ang Limitasyon ng Beam Bridges

Ang mga solidong istruktura ay nahaharap sa matinding pisikal na limitasyon sa malalayong distansya. Dapat muna nating maunawaan ang mekanika ng isang baluktot na sandali. Kapag ang mabibigat na kargada ay pumipindot sa isang simpleng span, ang istraktura ay yumuyuko. Ang mga puwersa ng compressive ay tumutuon nang husto sa tuktok na gilid. Ang mga puwersang ito ay nagtutulak sa materyal papasok. Kasabay nito, ang mga puwersa ng makunat ay umaabot sa ilalim na gilid palabas. Ang materyal ay aktibong humihiwalay.

Ang dynamic na ito ay lumilikha ng isang malaking structural flaw. Direktang bumubuo ang isang "dead zone" sa gitna ng span. Tinatawag ito ng mga inhinyero na neutral axis. Ang materyal na matatagpuan sa gitnang eroplanong ito ay nakakaranas ng halos zero stress. Mahigpit itong nagdaragdag ng mabigat na dead weight ngunit nagbibigay ng minimal na benepisyo sa istruktura. Hindi ka basta-basta makakagawa ng mas makapal na haba para tumawid sa mas malalawak na ilog. Ang istraktura sa kalaunan ay bumagsak sa ilalim ng sarili nitong napakalaking timbang. Ang mahigpit na limitasyong ito ay tumutukoy sa hindi sinusuportahang haba ng span.

Ang Geometric Advantage ng Truss Bridge

Lubusang nalulutas ng skeletal geometry ang dead-weight na problemang ito. Ang triangular webbing ay muling namamahagi ng mga pababang pagkarga nang aksial. Ang mga puwersa ay naglalakbay nang diretso sa mga miyembro ng bakal. Ang mga geometric na hugis ay nagko-convert ng mga baluktot na pwersa sa purong pag-igting at compression. Walang solong piraso na baluktot. Magkakatulak sila o magkahiwalay.

Ang disenyo na ito ay aktibong nakikipag-ugnayan sa lahat ng materyal sa istraktura. Ang mga intersecting triangles ay pinipilit ang bawat steel beam na ibahagi ang load. Pinipigilan nito ang nakahiwalay na konsentrasyon ng stress. Ang isang mabigat na tren ng kargamento ay maaaring pindutin pababa sa isang partikular na seksyon. Ang mga nakapaligid na tatsulok ay agad na humihila at tumutulak sa isa"t isa. Ligtas nilang inililipat ang localized na stress sa mga kongkretong abutment. Ang mga tatsulok ay hindi maaaring mag-deform. Hindi mo mababago ang kanilang hugis nang hindi pisikal na nasisira ang isa sa mga gilid. Ang mathematical rigidity na ito ay lumilikha ng walang kaparis na katatagan.

Pagsusuri sa Mga Kakayahan sa Span at Mga Resulta sa Pag-load

Dead Load kumpara sa Live Load Efficiency

Dapat kalkulahin ng mga inhinyero ng proyekto ang parehong patay na pagkarga at buhay na pagkarga. Ang patay na karga ay kumakatawan sa pisikal na bigat ng bakal at kongkreto. Kinakatawan ng live load ang gumagalaw na trapiko. Ang isang solidong kongkreto o steel span ay nangangailangan ng napakalaking materyal na bulk upang suportahan ang mabibigat na live load. Ang mga tren ng kargamento at mabibigat na komersyal na transportasyon ay nangangailangan ng makapal, mabigat na imprastraktura.

Ang isang disenyo ng kalansay ay gumagana nang iba. Pinapalitan nito ang mabibigat na bulk material ng walang laman na espasyo at mga madiskarteng anggulo. Pinapanatili nito ang isang napakatalino na ratio ng lakas-sa-timbang. Ang mga partikular na span threshold ay nagdidikta ng mga pagpipilian sa istruktura. Ang solid span ay nagiging matipid at structurally unviable lampas 80 feet na walang intermediate pier. Ang patay na timbang ay lumalaki nang masyadong malaki. Ang mga istruktura ng kalansay ay madaling tumawid ng daan-daang talampakan nang walang mga suporta sa gitna. Nananatiling magaan ang mga ito habang walang kahirap-hirap na nagdadala ng pinakamataas na komersyal na live load.

Paglaban sa Lakas ng Kapaligiran

Ang mga tulay ay nahaharap sa higit pa sa mga patayong pagkarga ng trapiko. Dapat silang makaligtas sa matinding pwersa sa kapaligiran. Ang hangin ay nagdudulot ng napakalaking lateral pressure sa malalaking istruktura. Ang mga solid na profile ay nakakakuha ng hangin na katulad ng sailboat. Sila ay dumaranas ng matinding aerodynamic instability sa panahon ng mga bagyo.

Ang bukas na webbing ay makabuluhang binabawasan ang mapanganib na resistensya ng hangin na ito. Malinis na dumaan ang mga high-speed gusts sa mga intersecting triangles. Halos hindi gumagalaw ang istraktura. Ang mga inhinyero ay madalas na tumutukoy ng mga disenyo ng kalansay sa mga lugar sa baybayin o malalalim na lambak. Pinipigilan ng aerodynamic stability ang torsional twisting. Ang tubig-baha ay dumaan din sa mas mababang mga seksyon ng kalansay nang mas madali. Ang mga solidong kongkretong hadlang ay humaharang sa tubig at mga labi. Madalas itong nagdudulot ng kabiguan sa panahon ng mga pana-panahong pagbaha.

Kahusayan ng Materyal at Dynamics ng Fabrication

Upfront Material Costs vs. Fabrication

Ang mga inhinyero ay nahaharap sa isang kawili-wiling pampinansyal at logistical na kabalintunaan dito. Ang mga disenyo ng kalansay ay gumagamit ng mas kaunting hilaw na materyal. Bumili ka ng mas kaunting bakal o troso upang makamit ang parehong lakas bilang isang solid span. Ang pagkuha ng materyal ay bumaba nang husto.

Gayunpaman, ipinagpalit mo ang dami ng materyal para sa kumplikadong katha. Ang mga welder at fabricator ay dapat mag-assemble ng dose-dosenang mga intersecting joints. Pinutol nila ang mga anggulo, nag-drill ng mga butas, at nagse-secure ng mga mabibigat na plato. Ang prosesong ito na masinsinang paggawa ay nangangailangan ng mataas na kasanayang mga mangangalakal. Ang isang solidong slab ay nangangailangan ng mas kaunting pagmamanipula ng tao. Nakikita namin ang mas mababang mga pangangailangan ng hilaw na materyal na binabayaran ng mataas na hinang at hinihingi ng pagpupulong.

Mga Realidad sa Pangmatagalang Pagpapanatili (Pagtatasa ng Panganib)

Dapat mong malinaw na suriin ang pangmatagalang pasanin sa inspeksyon. Ang kaligtasan ng istruktura ay ganap na umaasa sa nakagawiang pagpapanatili. Ang mga disenyo ng skeletal ay nagtataglay ng maraming node, gusset plate, at bolted joints. Ang mga kritikal na koneksyon na ito ay lubhang madaling kapitan ng pagkapagod. Ang paikot na pag-load mula sa pang-araw-araw na trapiko ay dahan-dahang nagpapahina sa mga koneksyon. Kinulong din ng mga joints ang dumi at moisture. Pinapabilis nito ang localized corrosion.

Ihambing ang hinihinging katotohanan na ito sa isang monolitikong disenyo. Ang isang solidong kongkretong span ay nagpapakita ng medyo simpleng profile ng inspeksyon. Ang mga inspektor ay kadalasang naghahanap ng malalaking bitak sa ibabaw o structural spalling. Hindi nila kailangang suriin ang daan-daang indibidwal na bolts. Ang mga tagapamahala ng proyekto ay dapat magplano para sa mga espesyal na pangkat ng inspeksyon kapag pumipili ng mga disenyo ng kalansay. Ang mga pamantayan ng industriya ay nag-uutos ng mahigpit na visual at ultrasonic na pagsubok para sa mga structural joints.

Mabilis na Deployment at Modular Solutions

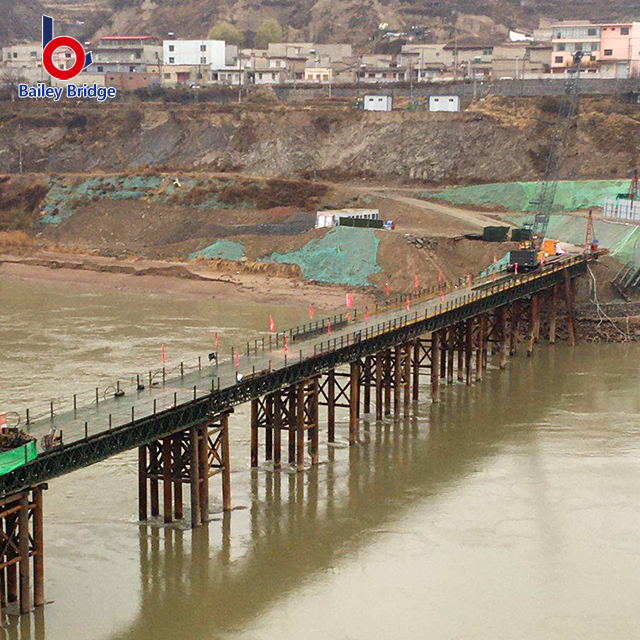

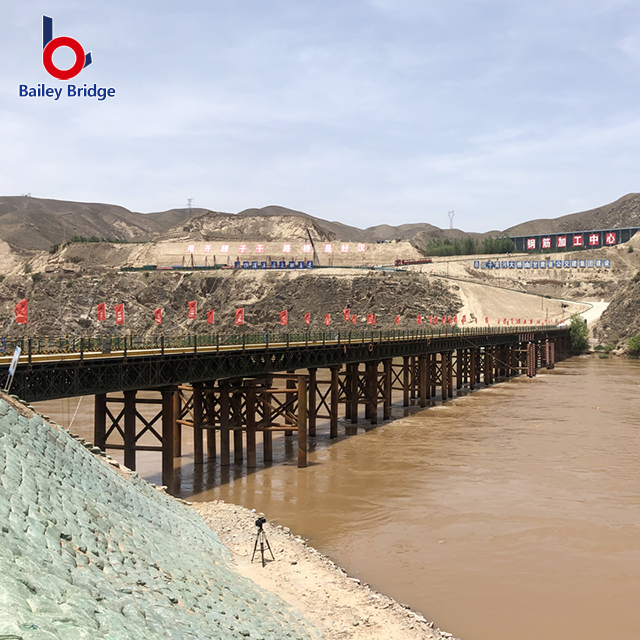

Ang Bailey Truss Bridge Advantage

Ang modernong engineering ay lubos na umaasa sa standardisasyon. Ang pag-standardize ng lakas ay nagbibigay-daan para sa hindi kapani-paniwalang mabilis na paglulunsad. Ang tulay ng bailey truss ay nakatayo bilang isang pangunahing halimbawa ng pagbabagong ito. Maaari kang mag-pre-fabricate ng magkatulad na mga panel ng bakal sa isang pabrika. Pagkatapos ay i-pin ng mga koponan ang mga panel na ito nang magkasama on-site upang maabot ang eksaktong kinakailangang haba.

Use Cases para sa Modular System

Ang mga modular na kakayahan ay malulutas ang mga kumplikadong logistical bangungot. Maaari mong i-deploy ang mga ito kahit saan. Suriin natin ang mga pangunahing senaryo sa pag-deploy:

1. Disaster Relief: Ang tubig-baha ay madalas na naghuhugas ng imprastraktura sa kanayunan. Mabilis na nag-deploy ang mga emergency team ng mga modular panel para muling ikonekta ang mga stranded na komunidad.

2. Mga Emergency na Detour: Ang mga pangunahing pag-aayos sa highway ay nangangailangan ng mga pansamantalang bypass. Ang mga modular panel ay nagdadala ng mabigat na komersyal na trapiko habang inaayos ng mga crew ang pangunahing ruta.

3. Mga Kalsada sa Pagtotroso: Ang mga operasyon sa kagubatan ay nagtutulak nang malalim sa ilang. Nangangailangan sila ng matibay na tawiran para sa mga trak na puno ng kahoy.

4. Malayong Pag-access sa Konstruksyon: Ang mga kumpanya ng pagmimina at tagabuo ng dam ay nangangailangan ng pansamantalang mabigat na pag-access sa mga malalayong bangin.

Pagsusuri sa Logistical na Benepisyo

Ang mga standardized na modular na disenyo ay nagpapababa ng mga pangunahing hadlang sa paghahanda ng site. Maaari mong ihatid ang mga indibidwal na bahagi ng bakal sa karaniwang mga komersyal na trak. Hindi mo kailangan ng malalaking load permit. Binubuo ng mga koponan ang istraktura gamit ang mga simpleng tool sa kamay at pangunahing kagamitan. Maraming mga disenyo ang gumagamit ng paraan ng paglulunsad ng cantilever. Ang mga tauhan ay nagtatayo ng istraktura sa tuyong lupa. Gumagamit sila ng mga roller upang itulak ito nang dahan-dahan sa puwang. Hindi mo kailangan ng heavy lifting cranes. Hindi mo kailangan ng mga mamahaling barge sa ilog sa ibaba.

Framework ng Madiskarteng Desisyon: Pag-shortlist sa Iyong Arkitektura

Ang pagpili ng tamang istrukturang istruktura ay nagdidikta ng tagumpay ng proyekto. Dapat nating iayon ang mga pisikal na kakayahan sa badyet at mga hadlang sa site. Gamitin ang balangkas sa ibaba upang gabayan ang mga talakayan sa pagkuha.

Kailan Tukuyin ang isang Beam Bridge

Ang mga solidong istruktura ay mahusay sa mga partikular at limitadong kapaligiran. Dapat mong tukuyin ang mga ito para sa maikling span. Perpektong gumagana ang mga ito para sa mga distansyang wala pang 50 hanggang 80 talampakan. Ang mga ito ay umaangkop sa mga proyektong tumatakbo sa ilalim ng masikip na upfront na mga badyet sa paggawa. Iniiwasan mong magbayad para sa mataas na dalubhasang welding labor. Mahusay din silang nagsisilbi kapag nahaharap ka sa mababang mga kinakailangan sa vertical clearance. Ang isang flat slab ay tumatagal ng napakaliit na vertical space.

Higit pa rito, isaalang-alang ang iyong patuloy na pagpapanatili ng logistik. Tukuyin ang mga solidong istruktura sa mga kapaligiran kung saan ang patuloy na pinagsamang maintenance ay logistically prohibitive. Kung hindi ka madaling magpadala ng mga tauhan ng inspeksyon upang suriin ang daan-daang steel bolts, iwasan ang kumplikadong webbing.

Kailan Tukuyin ang isang Truss Bridge

Ang skeletal geometry ay nangingibabaw sa long-distance engineering. Dapat mong tukuyin ito para sa medium-to-long hindi suportadong mga span. Ang mga hadlang sa kapaligiran ay kadalasang nagbabawal sa pagtatayo ng mga konkretong pier sa gitna ng ilog. Ang malalim na tubig o mabilis na agos ay ginagawang imposible ang mga suporta sa gitna. Kailangan mo ng isang istraktura na maaaring i-clear ang buong puwang nang sabay-sabay.

Kailangan mo rin ang mga ito para sa mataas na mga kinakailangan sa live-load na sinamahan ng mahigpit na mga limitasyon sa timbang ng pundasyon. Hindi kayang suportahan ng mahinang lupa ang napakalaking patay na bigat ng isang solidong istrakturang kongkreto. Ang isang skeletal na disenyo ay nagpapanatili sa mga kargada ng pundasyon na mapapamahalaan habang nagdadala ng mabibigat na kargamento. Panghuli, piliin ang mga ito para sa mga senaryo na nangangailangan ng mabilis, modular na pagpupulong. Ang paggamit ng standardized bailey-style na mga bahagi ay nakakatipid ng mga buwan ng oras ng konstruksiyon.

Konklusyon

Ang isang truss na disenyo ay mathematically disperses stress sa halip na subukang labanan ito gamit ang napakalaking bulk material. Kino-convert nito ang mapanirang mga sandali ng baluktot sa mapapamahalaang tensyon at compression. Ang geometric na kalamangan na ito ay nag-aalis ng heavy dead zone na matatagpuan sa mga solidong istruktura. Ito ay likas na mas malakas sa distansya. Ang mga tagapamahala ng proyekto ay nagse-secure ng mas matagal na hindi suportadong span habang pinapanatili ang mahalagang aerodynamic stability.

Irekomenda ang iyong mga koponan sa pagkuha at mga tagapamahala ng proyekto nang sistematikong sumulong. Una, tukuyin ang iyong eksaktong mga kinakailangan sa span at mga limitasyon ng vertical clearance. Pangalawa, magsagawa ng masusing geotechnical evaluation upang matukoy ang iyong lakas ng abutment at kapasidad ng lupa. Panghuli, kumunsulta sa mga inhinyero sa istruktura upang magpatakbo ng mga partikular na live-load simulation. Dapat mong kumpletuhin ang mga hakbang na ito bago tapusin ang anumang pormal na Kahilingan para sa Panukala.

FAQ

T: Bakit ang tatsulok ang pinakamatibay na hugis sa paggawa ng tulay?

A: Ang isang tatsulok ay hindi mababago ng stress nang hindi binabago ang haba ng isa sa mga gilid nito. Hindi tulad ng isang parihaba, na madaling lumihis sa isang paralelogram sa ilalim ng lateral pressure, ang isang tatsulok ay nagpapanatili ng mga matibay na anggulo nito. Tinitiyak ng kakaibang geometric na ari-arian na ito ang matibay na paglipat ng puwersa at matinding katatagan sa ilalim ng mabibigat na karga.

Q: Mas mahal ba ang paggawa ng mga truss bridge kaysa sa beam bridge?

A: Gumagamit sila ng mas kaunting hilaw na materyal, na nakakatipid sa paunang mga gastos sa pagbili. Gayunpaman, nangangailangan sila ng mataas na kasanayan sa paggawa para sa kumplikadong pinagsamang katha, hinang, at pagpupulong, na nagdaragdag ng malaking gastos. Ang tunay na kita sa pamumuhunan ay natanto sa mas mahabang panahon kung saan ang mga solidong istruktura ay nagiging imposibleng mahal.

Q: Ano ang mga pangunahing disadvantage ng isang truss bridge?

A: Nagdadala sila ng mas mataas na pangangailangan sa pagpapanatili dahil sa maraming mga joints na nangangailangan ng regular na pagkapagod at pag-inspeksyon ng kaagnasan. Sila ay madaling kapitan ng lokal na pinsala; kung ang isang kritikal na miyembro ng bakal ay nabigo, ang buong istraktura ay nakompromiso. Bukod pa rito, ang mga disenyo ng "through-truss" ay nagpapataw ng mahigpit na mga limitasyon sa overhead clearance para sa matataas na sasakyan.

Q: Maaari bang gamitin ang isang bailey truss bridge para sa permanenteng imprastraktura?

A: Oo. Bagama"t orihinal na idinisenyo para sa militar at pansamantalang paggamit ng emerhensiya, ang mga modernong galvanized bailey bridge ay lubhang matibay. Madalas na sine-certify ng mga inhinyero ang mga modular na istrukturang bakal na ito para sa mga dekada ng permanenteng paggamit sa komersyo, lalo na sa mga rural na kapaligiran, mga ruta ng pag-log, at pagbuo ng mga network ng transportasyon.
