Para sa mga kritikal na imprastraktura at pansamantalang pag-access ng mga proyekto, ang pagtulay sa pagitan ng mga hadlang sa site at mga hinihingi sa payload ay nangangailangan ng lubos na makalkula at mabe-verify na solusyon. Kailangan mo ng mga istruktura na may kakayahang agarang pag-deploy. Dapat nilang hawakan ang napakalaking makinarya nang walang buckling. Ang pag-evaluate ng structural solution ay nangangailangan ng pagbabalanse ng clear-span na mga kakayahan laban sa heavy-duty load compliance. Dapat mong makamit ito nang hindi dumadami ang mga timeline ng proyekto. Ang mga malalayong lugar ng konstruksyon ay kadalasang walang accessibility para sa tradisyonal na paggawa ng tulay. Ang mga operasyon sa pagtulong sa sakuna ay nangangailangan ng agarang logistical pathway. Ang isang detalyadong teknikal na pagsusuri ay nagpapakita ng partikular na operational envelope ng mga modular system na ito. Susuriin namin ang kanilang mga istrukturang pagsasaayos, materyal na agham, at mga katotohanan sa pagpapatupad para sa mga gumagawa ng desisyon. Matututuhan mo kung paano ihanay ang mga kumplikadong pagsasaayos ng truss sa eksaktong mga kinakailangan sa span.

Mga Pangunahing Takeaway

• Sinusuportahan ng Compact 200 (CB200) ang mga single-span na haba hanggang 60.96 metro (200 talampakan) depende sa configuration ng truss at target na klase ng pagkarga.

• Ang mga kapasidad ng pag-load ay naaayon sa mga pangunahing internasyonal na pamantayan (hal., AASHTO HS20/HS25, Eurocode), na tinatanggap ang parehong mga karaniwang komersyal na fleet at mabibigat na sinusubaybayang kagamitan.

• Ang pagpili ng tamang configuration ng truss (mula sa Single-Single hanggang Triple-Double na may reinforced chords) ang tumutukoy sa salik sa pagbabalanse ng dead weight laban sa kinakailangang live load capacity.

• Ang matagumpay na pagpapatupad ay nangangailangan ng mahigpit na pre-launch engineering, partikular na tungkol sa foundation bearing pressure at mga limitasyon sa paglulunsad ng cantilever.

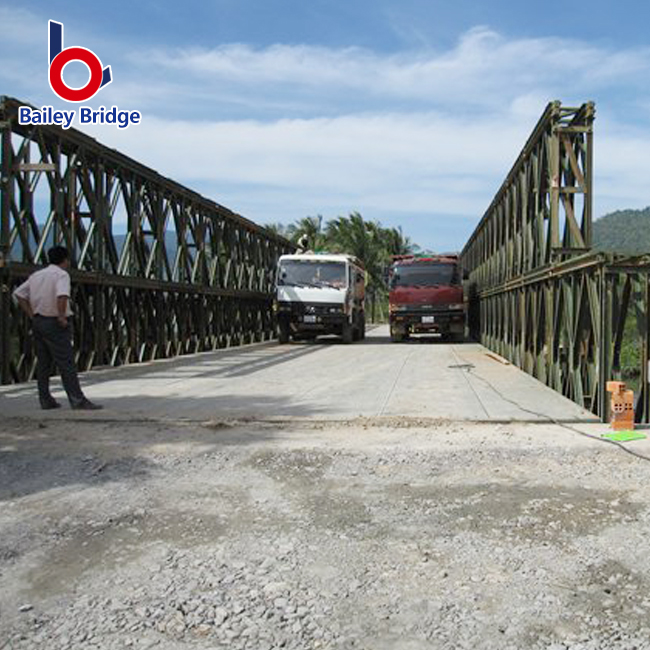

Pagsusuri sa Compact 200 Bailey Bridge para sa Heavy Engineering Demands

Ang mga karaniwang legacy system ay madalas na kulang sa ilalim ng mga modernong pang-industriya na load. Karaniwang kinukumpara ng mga inhinyero ang mas bagong mga modelo ng CB200 kumpara sa mga karaniwang variant ng CB100. Ang CB200 ay nag-aalok ng makabuluhang tumaas na taas ng panel na 2.134 metro. Ang mas mataas na geometry na ito ay nagpapabuti sa pangkalahatang kapasidad ng paggugupit nang husto. Nagbibigay ito ng mas malawak na daanan ng daan para sa malalaking sasakyang pangkonstruksyon. Makakakuha ka ng mas malawak na operational envelope para sa iba"t ibang trapiko. Pinipigilan ng mas malawak na mga clearance ang mga aksidente habang nagdadala ng mabibigat na kagamitan.

Tinutukoy ng mga pagtutukoy ng materyal ang tibay ng istruktura. Ang mga modernong tagagawa ay gumagamit ng Q345B, Q345C, o katumbas na mataas na ani na mga marka ng bakal. Binabago nito ang pagpupulong sa isang lubos na maaasahang mataas na lakas na tulay ng Bailey . Ang mataas na ani na bakal ay epektibong lumalaban sa dynamic na pagkapagod sa loob ng mga dekada. Ito ay tumanggap ng patuloy na matinding trapiko. Ang mga bakal na grado na ito ay nag-aalok ng higit na lakas ng makunat. Ang mga ito ay mahusay na gumaganap sa kabila ng matinding pagbabagu-bago ng temperatura.

Maraming pamantayan sa tagumpay ang gumagawa ng modular system na ito na isang mabubuhay na pagpipilian. Ang mabilis na pag-deploy ay namumukod-tangi kaagad bilang pangunahing bentahe. Binubuo sila ng mga assembly team nang hindi nangangailangan ng mga intermediate river pier. I-bypass mo ang kumplikadong underwater foundation work nang buo. Eksaktong hinuhulaan ng mga inhinyero ang mga deflection curves gamit ang mga standardized load table. Tinitiyak ng predictable na pagganap na ito ang kaligtasan sa istruktura sa magkakaibang kapaligiran. Ang pagiging mahuhulaan ay binabawasan ang mga panganib sa panahon ng kritikal na yugto ng pagkomisyon.

Span vs. Mga Limitasyon sa Configuration ng Truss

Ang pagdaragdag ng mga truss panel ay nagdidikta sa iyong maximum na hindi sinusuportahang span. Maaari mong ayusin ang mga ito nang magkatabi o i-stack ang mga ito nang patayo. Tinutukoy ng configuration matrix na ito ang mga ultimate load threshold. Dapat na itugma nang mabuti ng mga inhinyero ang matrix sa mga sukat ng site. Ang pag-aayos ay direktang nakakaimpluwensya sa kapasidad ng bending moment sa mid-span.

Configuration Capability Chart

Single at Double Truss Configuration (SS, DS)

Pinakamahusay na gumagana ang mga pag-setup ng Single-Single (SS) o Double-Single (DS) para sa mga partikular na application. Ang mga ito ay pinakamainam para sa mga short-to-medium span. Karaniwan, ang mga ito ay sumasaklaw ng hanggang 30 metro nang mahusay. Maginhawa nilang pinangangasiwaan ang mga karaniwang karga ng sasakyang pangkomersiyo. Pinapanatili mong mababa ang dead weight. Ang pagpupulong ay nananatiling napakabilis. Mabilis na makumpleto ng maliliit na koponan ang mga build na ito. Nangangailangan sila ng kaunting heavy lifting equipment.

Triple at Reinforced Configuration (TS, TD, QSR)

Ang matinding live load ay nangangailangan ng matatag na frameworks. Ang Triple-Single (TS), Triple-Double (TD), at chord-reinforced setup (QSR) ay humahawak ng matinding stress. Ang mga ito ay mahigpit na kinakailangan para sa maximum na single span hanggang 60 metro. Ang mabigat na transportasyong militar ay nangangailangan ng mas mabibigat na pagsasaayos na ito. Ang mga dump truck sa pagmimina ay nangangailangan ng maraming reinforced chords. Ang maramihang mga trusses ay namamahagi ng manipis na puwersa sa isang mas malawak na bakas ng paa.

Ang mga trade-off ng dead load ay nagpapakita ng isang pare-parehong realidad ng engineering. Ang mas mabibigat at maraming palapag na mga configuration ay lubhang nagpapataas sa self-weight ng istraktura. Ang panloob na timbang na ito sa huli ay sumasaklaw sa maximum na teoretikal na span. Hindi ka maaaring magdagdag ng mga panel nang walang hanggan. Nangyayari ang lumiliit na pagbabalik habang nalampasan ng dead weight ang kapasidad ng payload. Dapat tumpak na kalkulahin ng mga inhinyero ang punto ng ekwilibriyo na ito. Ang paglampas sa pinakamainam na mga ratio ng timbang ay nagdudulot ng panloob na pagkapagod sa istruktura.

Kapasidad ng Pag-load, Dynamics, at Mga Pamantayan sa Pagsunod

Ang mga klasipikasyon ng live load ay nagmamapa ng mga kakayahan ng istraktura sa mahigpit na mga kinakailangan sa engineering. Ang mga ito ay ganap na nakaayon sa mga pandaigdigang balangkas tulad ng AASHTO HL-93 o Eurocode. Maaari mong i-configure ang system para sa 40-tonelada hanggang 120-toneladang mga sasakyang may kargada. Ang flexibility na ito ay nababagay sa lahat mula sa logging trucks hanggang sa mining excavator. Ang isang Compact 200 Bailey Bridge ay patuloy na nakakatugon sa matinding mga kahilingang ito. Ginagarantiyahan ng standardized testing ang mga klasipikasyong ito. Umaasa ka sa mga napatunayang mathematical na modelo.

Ang mga kadahilanan ng dynamic na epekto ay nagpapalubha sa mga kalkulasyon ng static na pagkarga. Ang mga gumagalaw na sasakyan ay patuloy na nagdudulot ng karagdagang stress. Ang mataas na bilis ay nagpapataas ng mga puwersa ng epekto nang direkta sa steel decking. Ang mabigat na pagpepreno ay naglilipat ng matitinding pahalang na pagkarga sa mga transom. Ang mga sinusubaybayang sasakyan ay nagbibigay diin sa kubyerta nang iba kaysa sa mga gulong na trak. Dapat mong isaalang-alang ang mga dynamic na puwersa na ito sa yugto ng disenyo. Ang mga cleat ng bakal ay agresibong naghuhukay sa mga ibabaw. Ang mga gulong ng goma ay nagkakalat ng mga load nang mas pantay.

Tinitiyak ng pagpapalihis at pamamahala ng camber ang pangmatagalang katatagan. Sinadya ng mga inhinyero na bumuo ng positibong camber sa paunang pagpupulong. Ang paitaas na kurba na ito ay nakakatugon sa hindi maiiwasang live load deflection nang ligtas. Habang tumatawid ang mga mabibigat na trak, ang kubyerta ay saglit na patagin. Bumabalik ito kapag ganap na pumasa ang load. Ang aktibong geometry na ito ay nagpapanatili ng kredibilidad sa istruktura sa ilalim ng maximum na stress. Pinipigilan ng Camber ang span na tuluyang lumubog.

Pinakamahuhusay na kagawian para sa pamamahala ng mga dynamic na pag-load:

• Magpatupad ng mahigpit na mga limitasyon sa bilis sa buong haba ng span.

• Limitahan ang mga mabibigat na sinusubaybayang sasakyan sa mga single-lane center crossing na eksklusibo.

• Regular na suriin ang mga transom bolts pagkatapos ng mga kaganapan sa pagpepreno na may mataas na epekto.

• Mag-apply ng mga anti-skid surface treatment para mabawasan ang horizontal braking forces.

• I-install ang approach na rampa nang secure para mabawasan ang epekto ng mga vibrations sa pagpasok.

Mga Realidad ng Pagpapatupad at Mga Panganib sa Proyekto

Ang napakalaking point load ay tumutuon nang husto sa mga bearing point. Talagang kailangan mo ng tumpak na geotechnical data muna. Ang mga reaksyon sa mga abutment ay napakalaki. Nangangailangan sila ng malaking reinforced concrete o heavy grillage foundation. Ang mahinang lupa ay magdudulot ng sakuna na pag-aayos sa paglipas ng panahon. Huwag maliitin ang mga presyur sa tindig ng pundasyon. Dapat suriin ng mga inhinyero ang mga pangunahing sample ng lupa. Ang mga geotechnical failure ay nakompromiso ang pinakamatibay na istruktura ng bakal.

Ang mga mekanika ng paglulunsad ng Cantilever ay nagdidikta sa iyong mga kinakailangan sa espasyo ng pagpupulong. Karaniwang kailangan mo ng launching bank na 1.5 beses ang haba ng tulay. Itinutulak ng mga crew ng assembly ang istraktura sa puwang gamit ang mabibigat na roller. Dapat mong kalkulahin nang tumpak ang paglulunsad ng timbang ng ilong. Ang ilong ay dapat umabot sa malayong bangko bago ang gitna ng mga tip ng grabidad. Ang maling pagkalkula sa punto ng balanse na ito ay nanganganib na mawala ang istraktura. Nagdagdag ka ng mga counterweight sa seksyon ng buntot para sa kaligtasan.

Ang pagpapanatili at pagsubaybay sa pagkapagod ay nagdidikta ng mahabang buhay. Dapat kang magpatupad ng makatotohanang ikot ng pagpapanatili para sa steel truss bridge na ito . Ang mga sitwasyong may mataas na trapiko ay nagpapabilis sa pangkalahatang pagsusuot. Subaybayan ang mga pin ng pangunahing panel para sa abnormal na abrasion. Magsagawa ng naka-iskedyul na bolt torque check sa lahat ng transom. Maingat na subaybayan ang mga anti-corrosion coating sa mahalumigmig o marine na kapaligiran.

Mga kritikal na checkpoint sa pagpapanatili:

1. Suriin ang mga panel pin linggu-linggo para sa mga senyales ng shear deformation.

2. I-verify ang sway brace tension buwan-buwan para maiwasan ang lateral sway.

3. Siyasatin ang galvanized coating taun-taon para sa pagpasok ng kalawang.

4. Re-torque deck bolts pagkatapos ng unang daang mabibigat na pagtawid.

Logic ng Shortlisting: Tama bang Solusyon ang CB200?

Ang oras sa pag-deploy ay kadalasang nagtutulak sa panghuling desisyon sa istruktura. Ihambing ang mabilis na oras ng pagpupulong ng mga modular system laban sa mga alternatibo. Ang mga pasadyang gawa-gawang tulay ay nangangailangan ng mga pinahabang oras ng lead nang tuluy-tuloy. Maaari kang maghintay ng ilang buwan para sa custom na paggawa ng bakal. Ang mga modular panel ay dumating na handa para sa agarang pagpupulong sa lugar. Ang isang sinanay na crew ay maaaring maglunsad ng isang medium span sa mga araw. Pinipigilan ng bilis na ito ang magastos na pagkaantala sa proyekto. Ang mabilis na pag-deploy ay nagpapanatili sa mga supply chain na gumagalaw.

Maingat na suriin ang pansamantalang kumpara sa permanenteng pamantayan sa aplikasyon. Maaari mong gamitin ang system bilang isang permanenteng istraktura nang ligtas. Ang mga permanenteng pag-install ay nangangailangan ng mga partikular na pag-upgrade sa kapaligiran. Dapat mong tukuyin ang anti-skid epoxy decking para sa trapiko ng sibilyan. Ang mas mataas na antas ng hot-dip galvanization ay mahalaga para sa mga dekada ng pagkakalantad. Ang mga pansamantalang rental asset ay maaari lamang mangailangan ng karaniwang pintura. Piliin ang tapusin batay sa mga pangangailangan sa lifecycle.

Dapat magsagawa ang mga procurement at engineering team ng mga partikular na susunod na hakbang na aksyon. Magtipon kaagad ng tumpak na data ng site. Kailangan mo ang eksaktong lapad ng gap na sinusukat nang tumpak. Tukuyin ang inaasahang maximum na axle load ng sasakyan. Subukang mabuti ang kapasidad ng pagdadala ng lupa sa bangko. Kolektahin ang kritikal na data na ito bago makipag-ugnayan sa isang tagagawa. Tinitiyak ng tumpak na data ang tamang mga guhit sa disenyo. Ang hula ay humahantong sa mga sakuna na pagkabigo sa istruktura.

Konklusyon

Ang mga modular system na ito ay nag-aalok ng mataas na engineered na mga solusyon para sa mga kumplikadong hamon sa pag-access. Nangangailangan sila ng tumpak na pagtutugma ng configuration batay sa eksaktong mga kinakailangan sa span. Hindi mo mahuhulaan nang ligtas ang mga pagsasaayos ng panel. Ang mga hinihingi sa pagkarga ay nagdidikta ng panghuling structural geometry. Ang bawat bahagi ay gumaganap ng isang mahalagang papel sa pamamahagi ng load.

Lubos naming pinapayuhan na makipag-ugnayan sa mga kwalipikadong structural engineer sa maagang bahagi ng disenyo. Ipapatunay nila ang iyong paraan ng paglulunsad ng cantilever nang mahigpit. Tinitiyak nilang ligtas na pinangangasiwaan ng iyong disenyo ng abutment ang mga puro pwersa. Pinipigilan ng propesyonal na pangangasiwa ang mga magastos na error sa pag-install.

Humiling ng mga kalkulasyon sa istruktura na partikular sa site mula sa isang sertipikadong supplier ngayon. Humingi ng customized na load-span configuration matrix. Ang data na ito ay magagarantiya sa tagumpay ng iyong proyekto. Kumilos ngayon para ma-secure ang iyong kritikal na landas sa imprastraktura.

FAQ

Q: Ano ang absolute maximum clear span ng Compact 200 Bailey Bridge?

A: Ang absolute maximum clear span ay humigit-kumulang 60.96 metro (200 feet) na walang mga intermediate na pier. Ang pagkamit ng maximum na haba na ito ay nangangailangan ng mga partikular na configuration ng heavy-duty. Dapat kang gumamit ng mga reinforced setup, gaya ng Triple-Double Reinforced (TDR). Ang huling pinahihintulutang span ay palaging nakadepende sa mga kinakailangang limitasyon ng live load at mga uri ng sasakyang tumatawid.

T: Maaari bang suportahan ng CB200 ang 100-toneladang mabibigat na kagamitan o tangke?

A: Oo, maaari itong kumportable na suportahan ang 100-toneladang mabibigat na kagamitan o tangke. Gayunpaman, nangangailangan ito ng mga partikular na setup na may mataas na kapasidad. Karaniwang kakailanganin mo ng configuration ng Triple-Truss Double-Story (TD). Nangangailangan din ang tulay ng mga custom na heavy-duty na transom at reinforced decking upang maipamahagi nang pantay-pantay ang napakalaking track load sa buong istraktura.

T: Paano nakakaapekto ang lapad ng CB200 sa mga pagsasaalang-alang sa engineering?

A: Ang lapad ay nagdidikta ng lakas ng transom at pangkalahatang bigat ng istruktura. Ang mga karaniwang single-lane setup ay nag-aalok ng 3.15m o 4.2m na malinaw na lapad gamit ang mga karaniwang transom. Ang mga custom na double-lane na setup ay nangangailangan ng mas mahaba, mas mabibigat na cross-girder. Ang mas malalaking girder na ito ay nagpapataas ng kabuuang patay na karga. Dapat na muling kalkulahin ng mga inhinyero ang maximum na haba kapag pinapalawak ang lapad ng daanan.

Q: Kailangan ba ng mga espesyal na tool para sa pag-install?

A: Ang karaniwang heavy construction machinery ay humahawak sa pangunahing pag-aangat. Gayunpaman, umaasa ang pagpupulong sa hardware na partikular sa system. Kailangan mo ng espesyal na heavy-duty na panel roller, launching noses, at standardized Bailey pin. Gumagamit ang mga crew ng mga partikular na structural wrenches at pin-driving mauls na eksklusibong idinisenyo para sa mga modular panel na ito upang matiyak ang mga secure na koneksyon.
