Ang mga civil engineer, procurement manager, at disaster relief planner ay nahaharap sa isang kritikal na desisyon sa panahon ng pagpaplano ng imprastraktura. Dapat nilang piliin ang tamang modular steel bridge para sa kumplikadong lupain. Ang pagpili sa pagitan ng iba"t ibang available na system ay nangangailangan ng pagbabalanse ng mga kinakailangan sa pagkarga, haba ng span, badyet, at mga pamantayan sa pagsunod. Ang isang hindi magandang pagpili ay kadalasang humahantong sa kakulangan sa istruktura, malubhang pagkabigo sa pagsunod, o hindi kinakailangang pagtaas ng badyet.

Ang pag-navigate sa mga variable na ito ay nangangailangan ng maaasahang data at praktikal na pananaw. Nagbibigay ang artikulong ito ng malalim na teknikal at komersyal na paghahambing upang matulungan ang mga gumagawa ng desisyon na suriin ang kanilang mga opsyon. Matutuklasan mo kung paano tukuyin ang tamang modular bridge system batay sa layunin ng mga parameter ng engineering. Susuriin din namin ang mga real-world na realidad sa pag-deploy at mga hadlang sa kagamitan. Sa huli, makukuha mo ang kaliwanagan na kailangan para makagawa ng tiwala, ligtas, at mahusay na pagpili sa pagkuha.

Mga Pangunahing Takeaway

• Nagtatampok ang **Compact 200 Bailey Bridge** ng mas mataas na truss panel (approx. 2.13m) at mas makapal na mga bahagi ng bakal, na ginagawa itong pamantayan para sa mabibigat na karga, mas malawak na span, at international compliance (AASHTO/Eurocode).

• Gumagamit ang **Compact 321 bridge** ng mas maikling panel (tinatayang 1.4m hanggang 1.5m) at mas magaan na mga bahagi, perpekto para sa pag-install ng manu-mano o mababang kagamitan, mas maikling span, at pansamantalang deployment na nakatuon sa badyet.

• Ang pagpili ay dapat na hinihimok ng maximum na isang-span na kinakailangan, inaasahang pag-uuri ng karga ng sasakyan, magagamit na kagamitan sa pag-angat sa lugar, at mga kinakailangan sa sertipikasyon ng rehiyon.

Disenyo ng Istruktura at Baseline ng Bahagi

Dapat munang maunawaan ng mga inhinyero ang pisikal at metalurhikong baseline ng parehong mga sistema. Ang mga pangunahing elementong ito ay nagdidikta ng istruktural na pag-uugali sa ilalim ng stress. Tinutukoy din nila kung gaano kahusay na nakatiis ang tulay sa malupit na kondisyon sa kapaligiran sa paglipas ng panahon.

Mga Dimensyon ng Panel at Geometry

Ang pangunahing yunit ng istruktura ng anumang modular na tulay ay ang truss panel. Direktang idinidikta ng panel geometry ang kabuuang lakas ng buong system.

• Compact 200 Panel: Ang panel na ito ay may sukat na 3.048 metro ang haba at 2.134 metro ang taas.

• Compact 321 Panel: Ang panel na ito ay may katulad na haba ngunit nagtatampok ng mas maikling taas. Karaniwan itong sumusukat sa pagitan ng 1.4 metro at 1.5 metro ang taas.

Direktang nakakaapekto ang taas ng truss sa kapasidad ng bending moment. Ang isang mas mataas na salo ay lumilikha ng isang mas malaking braso ng pingga laban sa mga patayong karga. Ginagamit ng Compact 200 bridge ang mas mataas na taas na ito upang epektibong labanan ang pababang pwersa. Sa kabaligtaran, ang mas maikling 321 panel ay nag-aalok ng mas kaunting baluktot na pagtutol. Binabayaran nito ang mas magaan na timbang at mas madaling paghawak.

Marka ng Materyal at Paggawa

Ang pagpili ng materyal ay lubos na nakakaimpluwensya sa parehong kaligtasan at kahabaan ng buhay. Karaniwang pinepeke ng mga tagagawa ang mga tulay na ito mula sa mataas na ani na structural steel. Kasama sa mga karaniwang grado ang Q345B o Q460 na bakal. Nagbibigay ang Q345B ng mahusay na lakas ng makunat para sa mga karaniwang aplikasyon. Ang Q460 ay naghahatid ng mahusay na lakas ng ani para sa matinding pagkarga.

Ang kontrol sa kalidad sa antas ng pabrika ay napakahalaga. Ang mga mahigpit na pamantayan sa welding ay pumipigil sa mga mikroskopikong bali sa ilalim ng paulit-ulit na stress. Pinahiran ng mataas na kalidad na hot-dip galvanization ang bakal sa proteksiyong zinc. Ang prosesong ito ay aktibong pinipigilan ang kalawang at kaagnasan. Direktang nakakaapekto ang superior fabrication sa structural longevity. Ang mahinang galvanization ay humahantong sa mabilis na pagkasira sa mahalumigmig o baybayin na kapaligiran.

Mga ugat ng standardisasyon

Ang dalawang sistemang ito ay nag-evolve mula sa magkaibang pangangailangang logistik. Ang 200 serye ay partikular na nagbago para sa mabibigat na internasyonal na logistik. Dinisenyo ito ng mga inhinyero upang mahawakan ang napakalaking komersyal na kargamento. Ang serye ng 321 ay nagbago mula sa mga naunang modelo ng militar. Na-optimize ito ng mga taga-disenyo para sa mabilis at naka-localize na pag-deploy. Inuna nila ang kadaliang kumilos kaysa sa maximum load capacity. Ang pag-unawa sa mga pinagmulang ito ay nakakatulong sa iyong iayon ang produkto sa iyong mga partikular na layunin ng proyekto.

Load Capacity at Maximum Span Capabilities

Ang pagtutugma ng mga hinihingi ng proyekto sa mga ininhinyero na limitasyon ay tumitiyak sa integridad ng istruktura. Dapat mong suriing mabuti ang mga limitasyon sa pagganap. Ang labis na karga ng isang modular na tulay ay nag-aanyaya ng malaking kabiguan.

Heavy Duty vs. Standard Duty

Ang Compact 200 Bailey Bridge ay nangunguna sa mga heavy-duty na application. Madali itong nakakamit ng mahabang solong span. Sa ilang partikular na multi-truss na pagsasaayos, ito ay sumasaklaw ng hanggang 60 metro na hindi pinagtibay. Hinahawakan nito ang mabibigat na multi-axle load nang walang kahirap-hirap. Madalas itong i-rate ng mga inhinyero para sa HS20, HS25, at HA/HB load classification. Ginagawa nitong perpekto para sa mga trak ng pagmimina at mabibigat na kargamento.

Nagmapa kami ng ibang operational envelope para sa 321 system. Ito ay kumakatawan sa standard-duty na pagganap. Pinapaboran ito ng mga procurement team para sa mas maikling tagal. Ligtas nitong sinusuportahan ang karaniwang komersyal at trapiko sa kanayunan. Ito ay bihirang humahawak sa napakalaking multi-axle na timbang na nakikita sa mabigat na industriya. Dapat mong limitahan ang paggamit nito sa mas magaan na sasakyan o trapiko ng pedestrian kapag tumaas ang mga span.

Deflection at Fatigue Factors

Ang mga dinamikong pag-load ay lumilikha ng mid-span deflection. Habang tumatawid ang mga sasakyan, bumabaluktot ang tulay pababa. Ang labis na pagbaluktot ay nagdudulot ng pangmatagalang pagkapagod sa istruktura. Ang mga bahagi ng metal ay humihina sa paglipas ng panahon sa ilalim ng paulit-ulit na stress.

Ang stiffer, mas matataas na panel ng 200 series ay nakakabawas nang husto sa pagpapalihis na ito. Ang idinagdag na taas ay nagpapatigas sa buong chord ng tulay. Ang katigasan na ito ay makabuluhang nagpapababa ng pangmatagalang pagkapagod sa istruktura. Ang mas matigas na tulay ay mas ligtas sa mga driver. Nangangailangan din ito ng mas kaunting pagpapalit ng bahagi sa paglipas ng operational lifecycle nito. Ang 321 system ay nakakaranas ng mas nakikitang pagpapalihis sa mas mahabang gaps. Samakatuwid, dapat mong subaybayan ang mga naka-pin na koneksyon nito nang mas madalas para sa pagkapagod.

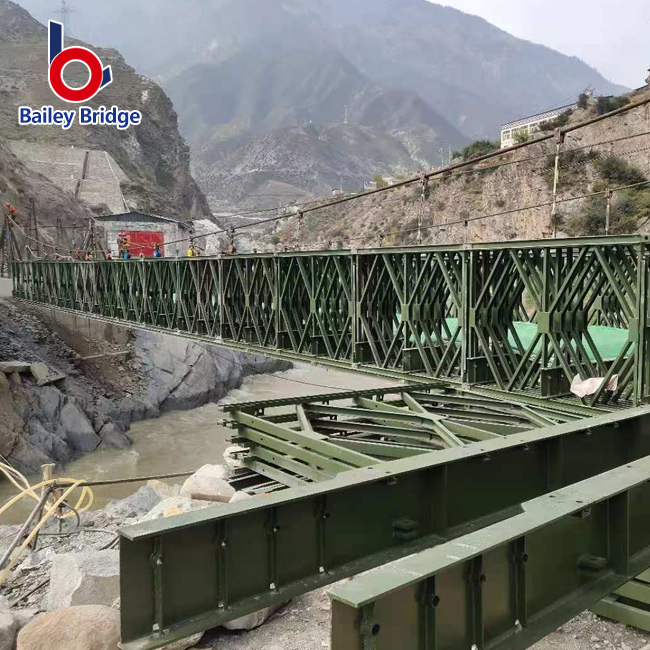

Mga Reyalidad sa Pag-install at Mga Kinakailangan sa Kagamitan

Ang logistical friction ay kadalasang nagdidikta ng tagumpay ng proyekto. Ang paglipat ng tulay mula sa isang delivery truck patungo sa aktibong paggamit ay nangangailangan ng tumpak na pagpaplano. Dapat mong suriin ang pagiging posible ng site bago pumili ng isang system.

Paghawak at Paghihigpit sa Timbang

Ang bigat ng bahagi ay nagtutulak sa iyong mga kinakailangan sa kagamitan. Ang 200 series ay gumagamit ng mas makapal na bakal at mas mataas na sukat. Ang mga sangkap na ito ay makabuluhang mas mabigat. Halos palaging kailangan mo ng mga crane o mabigat na mekanisasyon sa panahon ng pagpupulong. Ang paglulunsad ng tulay sa isang ilog ay nangangailangan ng mga heavy-duty na excavator o matatag na winching system.

Sa kabaligtaran, ang Compact 321 bridge ay gumagamit ng mas magaan na timbang ng panel. Pinahihintulutan nito ang pag-install sa napakaliblib na lugar. Kung walang access sa mabibigat na makinarya ang iyong site, nagniningning ang system na ito. Madalas itong i-assemble ng mga team gamit ang manual labor at light lifting tools. Ang isang light winch ay madaling itulak ang istraktura sa mas maliliit na puwang.

Paghahanda ng Site

Ang kabuuang patay na timbang ay nagbabago nang husto sa paghahanda ng iyong site. Ang napakalaking bigat ng isang 200 series na tulay ay nangangailangan ng matibay na engineering.

1. Pagsusuri sa Lupa: Dapat mong i-verify ang malalim na kapasidad ng pagdadala ng lupa bago magbuhos ng kongkreto.

2. Konstruksyon ng Abutment: Ang mga mabibigat na sistema ay humihingi ng mga reinforced concrete abutment upang maiwasan ang paggugupit ng lupa.

3. Paglulunsad ng Mga Roller: Dapat kang mag-install ng mga heavy-duty na launching roller na may kakayahang suportahan ang napakalaking point load sa panahon ng pagtulak.

4. Counterweight Setup: Ang proseso ng paglulunsad ay nangangailangan ng malaking panimbang sa ilong ng paglulunsad upang maiwasan ang pag-tipping.

Pinapasimple ng mga lighter system ang mga hakbang na ito. Ang pansamantalang timber o light gabion abutment ay kadalasang sapat para sa 321 series. Maaari kang gumamit ng mga karaniwang roller at hindi gaanong kumplikadong counterweight na matematika.

Mga Panganib sa Pagpapatupad

Ang pagmamaliit sa mga kinakailangan sa pag-angat ay nagdudulot ng napakalaking panganib sa pagpapatupad. Ang masungit o hindi naa-access na lupain ay nagpapahirap sa mga paghahatid ng crane. Kung hindi maabot ng crane ang iyong site, ang isang mabigat na tulay ay nagiging walang silbing metal. Nanganganib kang ma-stranding ang mga mamahaling asset. Ang mga tagaplano ay dapat magsurvey ng mga daan na daan nang maingat. Palaging tiyakin na ang mga mabibigat na trak sa transportasyon ay makakapag-navigate sa masikip na mga switchback sa kanayunan bago mag-order ng isang heavy-duty system.

Pagsunod, Sertipikasyon, at Mga Kinakailangan sa Proyekto

Ang panganib sa regulasyon ay nakakadiskaril sa maraming proyekto sa imprastraktura. Dapat mong suriin ang parehong mga sistema sa pamamagitan ng lente ng internasyonal na pagsunod. Ang pagtiyak sa wastong sertipikasyon ay nagpoprotekta sa iyong badyet at sa iyong legal na katayuan.

International vs. Regional Tenders

Ang mga foreign aid projects at national highway department ay may mahigpit na panuntunan. Lubos nilang tinukoy ang 200 serye para sa mga pangunahing proyekto. Ang kagustuhang ito ay nagmumula sa mga pandaigdigang code ng engineering. Ang sistema ay mahusay na nakaayon sa mga pamantayan ng AASHTO at Eurocode. Ang mga internasyonal na kontratista ay lubos na nagtitiwala sa mga pamantayang ito. Nagbibigay ang mga ito ng pangkalahatang wika para sa kaligtasan at pagganap.

Iba-iba ang operasyon ng mga regional tender. Ang mga lokal na munisipalidad ay kadalasang may nababaluktot na mga alituntunin. Maaari nilang tanggapin ang serye ng 321 para sa mga pansamantalang detour. Ang mga rural development board ay madalas na nag-aapruba ng mas magaan na mga sistema upang maabot ang limitadong mga badyet. Gayunpaman, ang paggamit ng mga lokal na pamantayan para sa isang internasyonal na proyekto ay ginagarantiyahan ang mga pagkabigo sa pagsunod.

Mga Protokol ng Pagpapatunay

Huwag kailanman tumanggap ng mga paghahabol sa marketing sa halaga ng mukha. Dapat mong i-verify nang husto ang mga kakayahan ng tagagawa. Sundin ang mahigpit na mga protocol sa pag-verify bago pumirma ng purchase order.

• Raw Material Test Reports (MTRs): Humiling ng dokumentadong patunay ng lakas ng ani ng bakal at komposisyon ng kemikal.

• Non-Destructive Testing (NDT): Humihingi ng mga sertipiko ng weld testing. Tinitiyak ng ultrasonic testing na walang mga nakatagong void ang mga welds.

• ISO Certification: I-verify na ang pabrika ay nagtataglay ng kasalukuyang ISO 9001 standard na pagsunod para sa mga proseso ng pagmamanupaktura.

• Galvanization Thickness: Humingi ng mga independiyenteng ulat na nagpapatunay na ang kapal ng zinc coating ay nakakatugon sa mga pamantayan sa anti-corrosion.

Ang mga dokumentong ito ay nagsisilbing iyong patakaran sa seguro. Pinatunayan nila na eksaktong tumutugma ang bakal sa mga blueprint ng engineering.

Logic ng Shortlisting: Aling Modular Bridge ang Akma sa Iyong Proyekto?

Ang mga koponan sa pagkuha at engineering ay nangangailangan ng malinaw na balangkas. Ang isang structured decision matrix ay nag-aalis ng hula. Suriing mabuti ang mga parameter bago i-finalize ang iyong mga teknikal na detalye.

Piliin ang 200 Serye Kapag:

• Ang proyekto ay nangangailangan ng mga span na lumalagpas sa 30 hanggang 40 metro na walang mga intermediate support pier.

• Dapat suportahan ng tulay ang mga heavy mining truck, logging equipment, o military transport vehicles.

• Ang mga mahigpit na internasyonal na sertipikasyon sa kaligtasan ay namamahala sa mga kinakailangan sa legal na tender.

• Ang pangmatagalang tibay sa mga commercial zone na may mataas na trapiko ay sapilitan.

Piliin ang 321 Series Kapag:

• Mahigpit na ipinagbabawal ng deployment site ang transportasyon o operasyon ng mga heavy lifting crane.

• Ang aplikasyon ay ganap na pansamantala, tulad ng emergency disaster relief o pedestrian walkway.

• Ang proyekto ay nagpapatakbo sa ilalim ng mabigat na limitasyon sa badyet at mga lokal na pamantayan ng inhinyero.

• Dapat tipunin ng iyong koponan ang istraktura lalo na gamit ang manu-manong paggawa.

Mga Susunod na Hakbang

Hindi mo dapat isapinal ang isang purchase order batay sa mga pagpapalagay. Palaging kumunsulta muna sa internal engineering department ng manufacturer. Humiling ng pagkalkula ng klase ng pag-load na partikular sa site. Hilingin sa kanila na bumuo ng isang detalyadong CAD layout na pagmamapa sa eksaktong topograpiya ng iyong site. Pinipigilan ng proactive na hakbang na ito ang magastos na mga misalignment sa panahon ng huling yugto ng pag-install.

Konklusyon

Ang alinman sa modular bridge ay hindi gumaganap bilang isang pangkalahatang superior na opsyon. Ang tamang pagpili ay ganap na nakasalalay sa pag-align ng mga partikular na variable. Dapat mong balansehin ang mga haba ng span, mga profile ng pag-load, mga code sa pagsunod, at mga limitasyon sa pag-access sa site. Ang mas mabigat na sistema ay naghahatid ng walang kaparis na lakas at internasyonal na pagsunod. Ang mas magaan na sistema ay nag-aalok ng mabilis na kadaliang kumilos at manu-manong kakayahang umangkop sa pag-install.

Ang pag-verify sa mga kakayahan ng pabrika ay nananatiling pinakamahalaga. Ang paghingi ng mga transparent na teknikal na detalye ay kasinghalaga ng pagpili ng pisikal na modelo ng tulay. Nabigo ang isang hindi magandang gawa-gawa na sistema anuman ang mga paunang parameter ng disenyo nito.

Hinihikayat ka naming humiling ng teknikal na konsultasyon mula sa isang na-verify na tagagawa. I-download ang kanilang mga opisyal na sheet ng detalye. Ihambing ang kanilang mga talahanayan ng pagkarga nang direkta laban sa iyong mga tiyak na kinakailangan sa proyekto. Kumilos ngayon para ma-secure ang eksaktong structural solution na hinihingi ng iyong imprastraktura.

FAQ

T: Maaari bang paghaluin o palitan ang mga bahagi mula sa dalawang magkaibang sistema?

A: Hindi. Ang paghahalo ng mga bahagi ay nagdudulot ng matinding panganib sa kaligtasan. Gumagana ang mga ito sa ganap na magkakaibang dimensyon ng pin hole, kapal ng bakal, at pamamahagi ng pagkarga. Ang pagtatangkang pilitin ang mga hindi pagkakatugma ay nakompromiso ang integridad ng istruktura at nagpapawalang-bisa sa mga warranty ng manufacturer.

Q: Ano ang karaniwang timeline ng paghahatid para sa isang heavy-duty modular bridge?

A: Nag-iiba-iba ang mga timeline ng paghahatid batay sa ilang variable. Ang mga antas ng imbentaryo ng pabrika, mga custom na oras ng hot-dip galvanization, at global shipping logistics ay gumaganap ng mga pangunahing tungkulin. Karaniwan, ang mga tagagawa ay nangangailangan ng 30 hanggang 60 araw para sa produksyon, na sinusundan ng mga oras ng pagbibiyahe.

T: Paano naiiba ang mga kinakailangan sa pagpapanatili sa pagitan ng dalawang sistema?

A: Ang pagpapanatili ay lubos na nakadepende sa surface treatment. Ang hot-dip galvanizing ay nangangailangan ng kaunting pangangalaga kumpara sa karaniwang pintura, na nangangailangan ng madalas na touch-up. Ang parehong mga sistema ay nangangailangan ng pana-panahong pin-and-bolt torque inspeksyon, lalo na pagkatapos ng mabigat na dynamic na pagkarga.

T: Ang mas magaan na sistema ay angkop para sa permanenteng paggamit ng highway?

A: Sa pangkalahatan, hindi. Ang mga rating ng pagkarga nito ay tumutugon sa pansamantala o mas magaang trapiko. Mas gusto ng mga inhinyero ang mas mataas, mas mabibigat na serye ng 200 para sa mga permanenteng pag-install ng highway dahil sa napakahusay na paglaban sa pagod at pagsunod sa mga global highway code.
