Ang pagkuha ng imprastraktura ng tulay ay nagdadala ng napakalaking panganib sa engineering at pinansyal. Ang hindi natukoy na mga kakayahan sa pagkarga ay nanganganib ng sakuna na pagkabigo at malubhang panganib sa kaligtasan. Sa kabaligtaran, ang labis na pagtatantya ng mga limitasyon ay nag-aaksaya ng mahahalagang kapital ng proyekto nang hindi kailangan. Ang Compact 321 Bailey Bridge ay nagsisilbing pandaigdigang pamantayan para sa mabilis na pag-deploy. Sinusuportahan nito ang emerhensiyang tulong sa sakuna at mabilis na komersyal na pagpapalawak. Gayunpaman, dapat mong maunawaan ang isang kritikal na katotohanan bago bumili. Ang aktwal na na-rate na kapasidad nito ay nananatiling lubos na nagbabago. Ang mga partikular na pagpipilian sa pagsasaayos ay ganap na nagbabago sa integridad ng istruktura. Ang kadalisayan ng materyal at mga pagpapaubaya sa pagmamanupaktura ng vendor ay lubhang nagbabago sa pagganap sa totoong mundo. Hindi ka basta basta magtitiwala sa mga generic na brochure sa marketing o theoretical datasheet. Ang masamang data ay humahantong sa mga mapanganib na kundisyon ng site. Ang gabay sa teknikal na pagpapatunay na ito ay tumutulong sa mga team ng procurement at engineering na maputol ang ingay ng vendor. Eksaktong ipinapakita namin sa iyo kung paano i-verify ang mga aktwal na kakayahan sa istruktura. Matututo kang mag-audit ng mga detalye nang lubusan bago bumili ng prefabricated steel system. Gamit ang mga insight na ito, maaari kang mag-deploy ng modular na imprastraktura nang may kumpiyansa at ligtas na paraan.

Mga Pangunahing Takeaway

• Ang kapasidad ng pag-load ay hindi isang static na numero; gumagana ito sa isang kabaligtaran na kurba na nauugnay sa hindi sinusuportahang haba ng span.

• Ang mga istrukturang configuration (Single-Single hanggang Treble-Treble) ay dapat na mahigpit na nakahanay sa mga partikular na localized load classification (hal., AASHTO HS20, HS25).

• Ang pagpapalit ng materyal (hal., ang paggamit ng Q235 na bakal sa halip na ang mataas na ani Q345/Q355) ay ang pangunahing sanhi ng napaaga na pagkapagod at pagkabigo ng pagkarga sa mga modular na tulay.

• Ang mga mamimili ay dapat humingi ng third-party na pagsubok sa metalurhiko at mga kalkulasyon sa istruktura na partikular sa proyekto bago pumirma sa isang purchase order.

Pagde-decode ng Baseline: Ano ang Nagdidikta sa Mga Limitasyon ng Compact 321 Load?

Ang mga mamimili ay madalas na nakakatanggap ng mga standardized load chart mula sa mga manufacturer. Ang mga chart na ito ay bihirang nagpapakita ng aktwal na mga kundisyon ng site o mga hinihingi sa pagpapatakbo. Kadalasang nililinlang ng generic na data ang mga engineering team. Ang pag-asa sa mga karaniwang numero ay lumilikha ng napakalaking kahinaan sa proyekto. Kailangan mong maunawaan ang pinagbabatayan na mga variable. Ang kalidad ng materyal ay gumaganap bilang pangunahing variable para sa kapasidad. Ang mataas na lakas, mababang-alloy na bakal ay kumakatawan sa isang hindi mapag-usapan na kinakailangan para sa mga modular na tulay. Ang mga pandaigdigang pamantayan ay karaniwang nagdidikta ng mga marka ng bakal na Q345B o Q355B. Ang mga gradong ito ay nag-aalok ng pinakamababang lakas ng ani na 345 MPa. Ligtas na pinangangasiwaan ng lakas na ito ang matinding baluktot na sandali.

Sinusubukan ng ilang mga vendor na bawasan ang mga gastos sa pagmamanupaktura nang patago. Pinapalitan nila ang mas mababang ani na Q235 na bakal sa kanilang mga structural panel. Ito ay lubhang binabawasan ang pinakamataas na limitasyon ng pagkarga sa ilalim ng stress. Ang Q235 na bakal ay nagbubunga sa 235 MPa lamang. Hindi nito kayang hawakan ang mabigat na komersyal na pagbibiyahe. Ang pagpapalit na ito ay nag-aanyaya ng napaaga na pagkapagod at biglaang pagbubunga ng istruktura. Dapat kang humingi ng mga ulat ng materyal na pagsubok. Patunayan ang grado ng bakal bago maglagay ng anumang mga order.

Ang katumpakan ng bahagi ay gumaganap din ng malaking papel sa pagganap. Ang eksaktong pagpapaubaya sa pagmamanupaktura ng mga panel ng truss ay nagdidikta ng pangkalahatang higpit. Ang mga chord bolts at connecting pin ay dapat magkasya nang perpekto. Ang mahinang katumpakan ay nagdudulot ng hindi pantay na pamamahagi ng load sa buong span. Ang mga maluwag na kabit ay lumilikha ng mga konsentrasyon ng stress sa mga solong punto. Tinitiyak ng mahigpit na pagpapaubaya ang ligtas na paglipat ng puwersa sa buong frame. Ang standardized na 3-meter panel na disenyo ng Compact 321 Bailey Bridge ay nagbibigay-daan para sa predictable mathematical modelling. Ang mga inhinyero ay umaasa sa predictability na ito upang gayahin ang stress bago i-deploy. Ang bawat milimetro ng pagkakaiba-iba ng pagmamanupaktura ay nakakasira sa iyong mga margin sa kaligtasan. Demand precision CNC machining mula sa iyong napiling supplier.

Pagtutugma ng Mga Configuration ng Bridge sa Mga Klasipikasyon ng Target na Pag-load

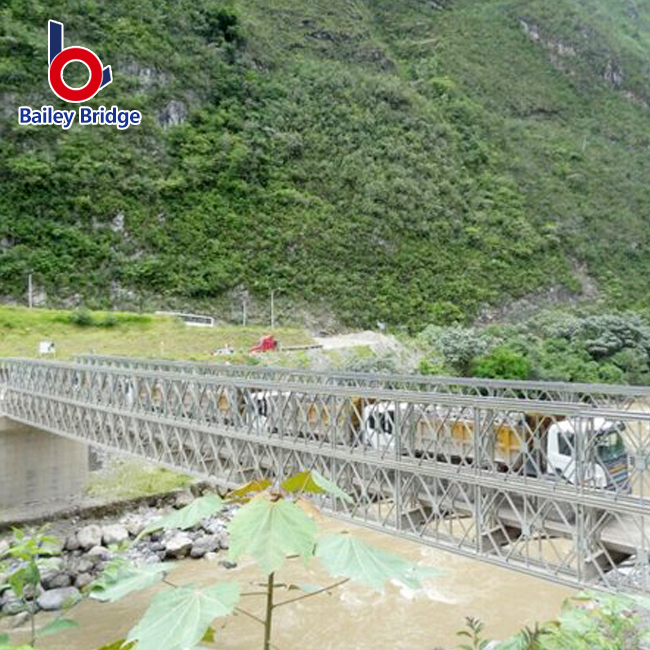

Dapat mong isalin ang mga partikular na kinakailangan ng proyekto sa eksaktong mga modular na pagsasaayos. Ang isang 40-toneladang logging truck ay nagsasagawa ng ganap na kakaibang puwersa kaysa sa isang 60-toneladang military crawler. Ang mga sasakyang may gulong ay lumilikha ng puro point load. Ibinabahagi ng mga sinusubaybayang makina ang kanilang timbang sa isang mas malaking lugar ng deck. Ang mga inhinyero ay nagsusukat ng mga layout ng panel upang eksaktong tumugma sa mga natatanging klasipikasyon ng pagkarga na ito. Hindi mo mahulaan ang kinakailangang configuration.

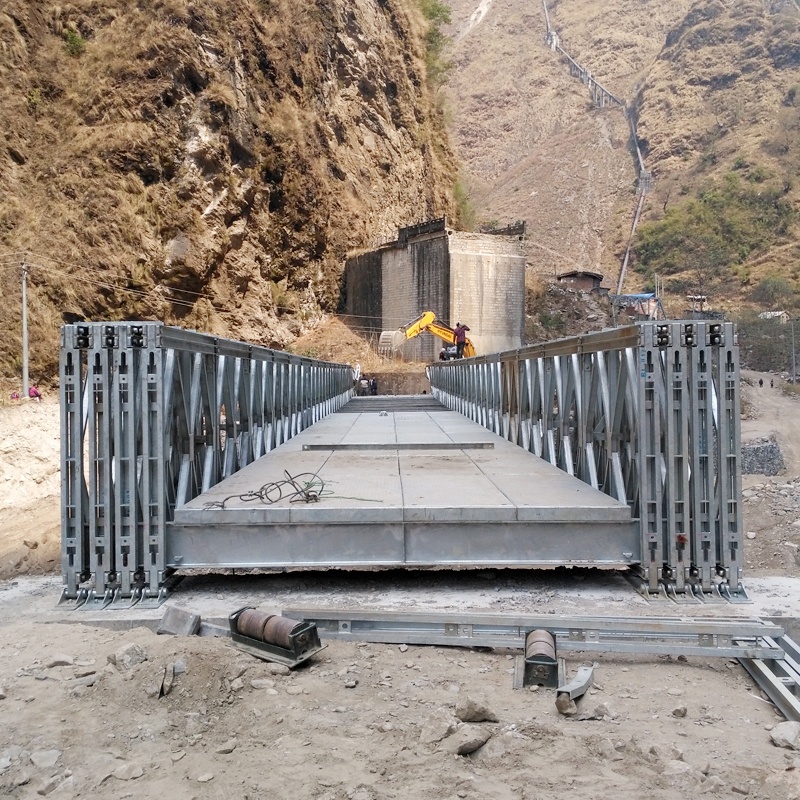

Idinidikta ng mga standardized na configuration ang panghuling kapasidad. Pinapataas nila ang mga ito sa pamamagitan ng pagdaragdag ng mga truss row at tier.

• Single-Single (SS): Angkop para sa mga pedestrian path o light vehicular traffic. Gamitin ang setup na ito para sa maikling span lamang. Nag-aalok ito ng kaunting pagtutol sa mabibigat na puwersa ng baluktot.

• Double-Single (DS) at Double-Double (DD): Kinakatawan ng mga ito ang sweet spot para sa karaniwang komersyal na transportasyon. Maayos ang pagkakahanay ng mga ito sa mga katumbas ng AASHTO HS20 o HS25. Ang DD setup ay nagdaragdag ng pangalawang vertical tier. Ito ay nagpapataas ng vertical stiffness nang malaki.

• Treble-Single (TS) & Treble-Double (TD) na may Reinforcing Chords: Kinakailangan para sa matinding mabigat na makinarya. Kailangan mo ang kumplikadong setup na ito para sa mga kagamitan sa pagmimina. Sinusuportahan din nito ang napakahabang span nang epektibo. Ang reinforcing chords ay nagdaragdag ng mahalagang momentum resistance.

Dapat nating malinaw na pag-iba-ibahin ang mga static at dynamic na load. Ang dynamic na load allowance ay legal na mandatory para sa kaligtasan. Malakas ang preno ng mga sasakyang may gulong na mabilis ang takbo. Tumalbog sila sa mga tahi ng deck. Pinaparami nito ang epektibong static na timbang ng hanggang tatlumpung porsyento. Ang mga mabagal na gumagalaw na sinusubaybayang sasakyan ay naiiba ang pagkalat ng kanilang timbang. Tinitiyak ng mga epektong salik na naa-absorb ng istraktura ang mga biglaang kinetic shock nang hindi pumuputok. Dapat kalkulahin ng mga engineering team ang impact factor na ito batay sa bilis ng sasakyan. Ang mga tipikal na detalye ng militar ay nangangailangan ng mataas na dynamic na allowance.

Haba ng Span vs. Capacity: Ang Kritikal na Trade-Off

Ang haba ng span ay direktang nagdidikta ng iyong mga huling limitasyon sa pagkarga. Habang lumalaki ang isang span, lumalaki ang patay na bigat ng tulay. Kumokonsumo ito ng mas malaking porsyento ng iyong kabuuang teoretikal na kapasidad. Dapat mong isaalang-alang ang pangunahing katotohanan ng engineering na ito. Ang isang 20-meter span ay mayroong mas malaking live na timbang kaysa sa isang 40-meter span. Maaari nilang gamitin ang eksaktong parehong configuration ng panel. Ang mas mahabang span ay gumugugol ng halos lahat ng lakas nito sa simpleng paghawak sa sarili sa hangin.

Ang mga limitasyon sa pagpapalihis ay namamahala din sa iyong mga desisyon sa pagkuha. Ang kapasidad ng pag-load ay hindi lamang tungkol sa pag-iwas sa kabuuang pagbagsak. Dapat mong panatilihin ang mga katanggap-tanggap na limitasyon sa pagpapalihis sa ilalim ng buong pagkarga. Ang mga inhinyero ay madalas na nagta-target ng L/400 ratio para sa kaligtasan. Nangangahulugan ito na ang isang 40-meter span ay maaaring ligtas na lumubog ng maximum na 100 millimeters sa gitna. Ang pagpapanatiling minimal ng deflection ay nagsisiguro ng pangmatagalang structural longevity. Ang sobrang sagging ay sumisira sa mga joint joints sa paglipas ng panahon. Iniuunat nito ang mga bolts na lampas sa kanilang nababanat na mga limitasyon. Sa sandaling ang metal ay umunat nang plastik, hindi na nito mababawi ang hugis nito. Nawalan ka ng tulay.

Bilang karagdagan, hindi mo maaaring balewalain ang mga katotohanan ng abutment. Ang mga teoretikal na kapasidad ay walang kahulugan kung walang solidong lupa sa ilalim ng mga bearings. Dapat suportahan ng iyong pundasyon ang parehong patay na timbang at dynamic na live load nang sabay-sabay. Ang isang modular na tulay ng Bailey ay nangangailangan ng mabigat na engineered na mga kongkretong suporta. Sa mga sitwasyong pang-emergency, pansamantalang sapat na ang mga engineered gabion wall. Gayunpaman, kung bahagyang nagbabago ang lupa, nabigo ang geometry ng tulay. Ang hindi pantay na pag-aayos ay nagpapaikot sa matibay na frame ng bakal. Ito ay nagpapakilala ng napakalaking torsional shear stresses. Ang tulay ay mabibigo nang mas mababa sa rate na kapasidad nito kung lumubog ang pundasyon. Palaging magsagawa muna ng masusing geotechnical survey.

Mga Hidden Vulnerabilities: Ano ang Dapat Suriin Bago Bumili

Ang pag-unawa sa mga nakatagong kahinaan ay naghihiwalay sa mga matagumpay na proyekto mula sa mga mapanganib na sakuna. Dapat kang magsagawa ng mahigpit na pagtatasa ng panganib bago bumili. Ang mga pagkabigo sa tulay ay bihirang magsimula bilang mga sakuna na kaganapan. Nagsisimula ang mga ito bilang mga microscopic flaws sa loob ng mga bahagi. Dapat alam ng mga mamimili kung saan eksaktong hahanapin ang mga bahid na ito. Huwag umasa nang walang taros sa mga ulat ng inspeksyon ng pabrika.

Ang patuloy na dynamic na paglo-load ay nagdudulot ng matinding micro-wear sa mga panel pin. Dapat mong suriing mabuti ang mga materyales ng pin. Ang mga high-grade na haluang metal tulad ng 30CrMnTi ay nagbibigay ng kinakailangang lakas ng paggugupit. Pinipigilan ng precision machining ang mga loose fit. Ang isang maluwag na pin ay nagpapabilis ng mabilis na pagkasira ng magkasanib na bahagi. Pinapayagan nito ang mga panel na lumipat sa panahon ng sasakyan. Lumilikha ito ng mapanirang epekto ng pagmamartilyo na kilala bilang fretting fatigue. Sa kalaunan, ang pin ay pumuputol sa ilalim ng puwersa ng paggugupit. Tanungin ang iyong vendor para sa partikular na data ng metalurhiya ng pin. Humingi ng mga resulta ng pagsubok sa katigasan.

Ang mga pamantayan sa welding ay kumakatawan sa isa pang kritikal na punto ng kahinaan. Ang isang prefabricated steel bridge ay lubos na umaasa sa weld integrity. Dapat mong suriin nang mahigpit ang pagsunod ng vendor. Maghanap ng mahigpit na pagsunod sa AWS D1.5 o EN 1090 na mga internasyonal na code. Ang mga mahihirap na welds ay naglalaman ng mga nakatagong slag inclusions o porosity. Ang mga depektong ito ay bumuka sa ilalim ng paulit-ulit na mga siklo ng stress. Nangangailangan ng ultrasonic o radiographic na pagsusuri para sa lahat ng pangunahing structural welds. Hindi sapat ang visual na inspeksyon.

Ang kaagnasan ay lubhang nakakabawas sa kapasidad ng pagkarga sa paglipas ng panahon. Ang hindi tamang paggamot sa ibabaw ay mabilis na sumisira ng bakal sa mga panlabas na kapaligiran. Ang mga vendor na hindi gumamit ng hot-dip galvanizing sa mga pamantayan ng ASTM A123 ay naglalagay sa iyong proyekto sa panganib. Kulayan ang mga chips sa panahon ng pagpupulong. Walang tigil na inaatake ng kalawang ang nakalantad na metal. Nakokompromiso nito ang cross-sectional area ng mga chords. Ang mas manipis na metal ay nangangahulugan ng mas mababang kapasidad ng baluktot. Palaging i-verify ang kapal ng galvanizing bago ipadala. Asahan ang minimum na 85 microns para sa matibay na proteksyon.

Checklist ng Mamimili: Pagpapatunay sa Mga Claim at Kaligtasan ng Vendor

Ang mga koponan sa pagkuha ay nangangailangan ng mga kongkretong hakbang upang maging kuwalipikado ang mga tagagawa nang may kumpiyansa. Hindi ka maaaring umasa sa mga benta o pinakintab na polyeto nang mag-isa. Sundin ang lohika ng shortlisting na ito upang ma-secure nang maayos ang iyong pamumuhunan. Ang mahigpit na vetting ay humahadlang sa mga mapanganib na field failure mamaya. Ipatupad ang mga kinakailangang ito sa iyong mga pormal na tender na dokumento.

1. Humiling ng Localized Structural Calculations: Huwag kailanman tumanggap ng mga generic na brochure o kinopyang chart. Humingi ng tukoy na naisalokal na pagkalkula ng pagkarga. Ang isang lisensiyadong inhinyero sa istruktura ay dapat pumirma sa mga dokumentong ito. Ang pagtatasa ng finite element na tukoy sa site (FEA) ay nagpapatunay ng aktwal na kaligtasan. Ipinomodelo ng FEA ang eksaktong mga karga ng sasakyan na tumatawid sa iyong partikular na haba ng span. Itina-highlight nito ang mga konsentrasyon ng stress nang tumpak.

2. I-verify ang Mga Sertipikasyon ng Third-Party: Maghanap ng mga kapani-paniwalang panlabas na selyo ng pag-apruba. Ang SGS, Bureau Veritas, o CE na pagmamarka ay dapat lumabas sa mga hilaw na materyales. Ang mga markang ito ay dapat ding sumaklaw sa mga natapos na gawa-gawang bahagi. Tinitiyak ng mga pag-audit ng third-party na pinapanatili ng pabrika ang mga sistema ng pamamahala ng kalidad nito. Pinipigilan nila ang hindi awtorisadong pagpapalit ng materyal.

3. Demand Trial Assembly Validation: Ipilit ang isang kumpletong factory trial assembly. Dapat mong isagawa ang hakbang na ito bago ang pagpapadala. Bine-verify nito nang perpekto ang pagpapalitan ng bahagi. Ang mga manggagawa ay nagtitipon ng isang bahagi ng tulay sa bakuran. Sinusukat nila ang pre-camber arch. Pinipigilan nito ang mga nakapipinsalang pagkaantala sa pagtatayo sa lugar. Kung ang mga bahagi ay hindi magkasya sa pabrika, hindi sila magkakasya sa bukid.

4. I-audit ang Mga Ulat sa Patong: Hilingin ang opisyal na mga talaan ng batch ng galvanizing. Cross-reference ang kapal ng patong laban sa mga internasyonal na pamantayan. Tiyaking sinasaklaw ng zinc coating ang lahat ng panloob na guwang na seksyon. Uncoated internal tubes kalawang mula sa loob palabas invisible.

Ang mga hakbang sa pagpapatunay na ito ay nag-aalis ng hula mula sa procurement equation. Pinipilit nila ang mga vendor na patunayan ang kanilang teknikal na kakayahan sa harap. Malugod na tinatanggap ng mga mahuhusay na tagagawa ang antas na ito ng pagsisiyasat.

Konklusyon

Ang kaligtasan at pangmatagalang posibilidad ng isang Compact 321 Bailey Bridge ay ganap na nakadepende sa mahigpit na pangangasiwa sa engineering. Tinitiyak ng tumpak na pagmomodelo ng pagkarga na pipiliin mo ang tamang configuration ng panel. Ang mga materyales na may mataas na ani ay pumipigil sa napaaga na pagkapagod sa istruktura. Ang mahigpit na kontrol sa kalidad ay nagpapanatili ng mahigpit na pagpapaubaya sa pagmamanupaktura. Huwag kailanman ikompromiso ang tatlong pundasyong haliging ito. Ang paggawa nito ay nagdudulot ng panganib sa buhay ng tao at mga timeline ng proyekto.

Bilang iyong agarang susunod na hakbang, i-audit nang mabuti ang iyong mga partikular na localized load classification. I-verify ang mga eksaktong kinakailangan para sa AASHTO, Eurocode, o mga katumbas na lokal na transportasyon. Pagkatapos, humiling ng itemized Bill of Materials (BOM) mula sa iyong mga naka-shortlist na vendor. Cross-reference ang BOM na ito kasama ng kanilang localized structural proof. Ipilit ang mga sertipiko ng pagsubok ng materyal para sa bakal. Ang mahigpit na pagpapatunay na ito ay ginagarantiyahan ang isang nababanat, ligtas na asset ng imprastraktura.

FAQ

T: Ano ang maximum span na maaaring makamit ng Compact 321 Bailey Bridge nang walang mga intermediate na pier?

A: Karaniwan itong umaabot ng hanggang 51–60 metro nang hindi tinulungan. Gayunpaman, ang kapasidad ng pag-load ay bumaba nang malaki sa matinding haba na ito dahil sa patay na timbang. Ang pagkamit ng maximum na span na ito ay karaniwang nangangailangan ng mabigat na reinforced na configuration ng Treble-Double (TDR). Palaging kumunsulta sa isang lisensiyadong structural engineer para sa anumang span na higit sa 40 metro.

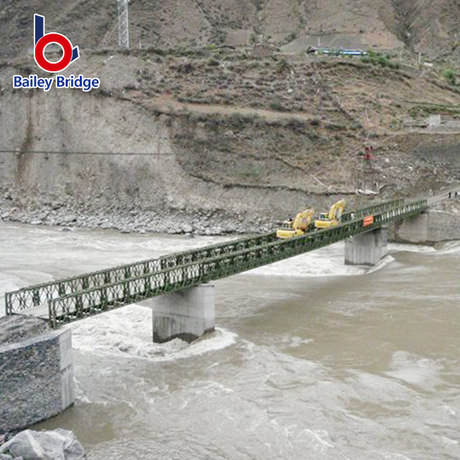

T: Maaari bang suportahan ng Compact 321 na tulay ang mabibigat na crawler crane o tank?

A: Oo, sinusuportahan nila ang mga heavy tracked na sasakyan. Gayunpaman, iba ang pamamahagi ng timbang ng mga sinusubaybayang makina kaysa sa mga may gulong na komersyal na trak. Dapat mong i-upgrade ang decking system nang naaayon. Madalas na ginagamit ng mga inhinyero ang mga orthotropic steel deck para sa mga application na ito. Dapat mong i-modelo ang partikular na track-contact area upang matiyak ang kaligtasan ng localized deck panel.

T: Paano maihahambing ang kapasidad ng pagkarga ng Compact 321 sa modelong HD200 (CB200)?

A: Ang HD200 ay karaniwang humahawak ng mas mabibigat na load sa mas mahabang span. Ang mekanikal na kalamangan na ito ay nagmumula sa mas mataas na taas ng panel nito (2.134m kumpara sa 1.5m). Gayunpaman, ang 321 na modelo ay nananatiling mas epektibo sa gastos. Ito rin ay mas madaling mag-transport at mag-assemble nang mabilis para sa mga karaniwang komersyal na aplikasyon ng pagkarga.

Q: Mahalaga ba talaga ang steel grade kung pansamantala lang ang tulay?

A: Oo, ang grado ng bakal ay napakahalaga. Ang mas mababang uri ng bakal ay dumaranas ng permanenteng plastic deformation sa ilalim ng isang mabigat na overload na kaganapan. Ginagawa nitong ganap na hindi ligtas ang pansamantalang istraktura. Ang mga naka-warped na bahagi ay nagiging imposible ring i-disassemble nang ligtas. Nawawalan ka ng kakayahang muling gamitin ang tulay para sa mga proyekto sa hinaharap.
