Ang mga proyekto sa imprastraktura ay patuloy na nahaharap sa patuloy na alitan. Dapat mong balansehin ang mahigpit na pagsunod at mga kinakailangan sa mabigat na pagkarga laban sa mga agresibong timeline at masikip na badyet. Ang mga tradisyonal na custom-built na istruktura ay kadalasang kulang dito. Nahaharap sila sa matagal na mga ikot ng engineering at tinitiis ang matinding pagkaantala ng panahon sa pagtatayo. Sa kabaligtaran, ang pag-asa sa mababang pansamantalang istruktura ay lumilikha ng hindi katanggap-tanggap na mga panganib sa kaligtasan at regulasyon. Ang mga tagaplano ng proyekto ay lubhang nangangailangan ng isang maaasahang gitnang lupa. Ang gabay na ito ay nagbibigay ng layunin, na nakatuon sa engineering na balangkas. Tinutulungan nito ang mga kontratista na suriin kung ang isang Compact 321 bridge system ay umaangkop sa mga partikular na kondisyon ng site. Matutuklasan mo kung paano ihanay ang mga kakayahan sa istruktura sa iyong eksaktong mga hinihingi sa pagkarga at mga iskedyul ng deployment. Ine-explore namin ang mga component configuration, engineering compliance, at real-world assembly logistics. Sa pagtatapos, mauunawaan mo nang eksakto kung kailan at kung paano i-deploy ang modular na solusyon na ito nang epektibo. Maaari mong kumpiyansa na mapabilis ang iyong susunod na proyekto sa pagtawid.

Mga Pangunahing Takeaway

• Ang Compact 321 bridge system ay nag-aalok ng isang standardized, modular na alternatibo sa mga custom na build, na makabuluhang pinipilit ang mga timeline ng proyekto para sa parehong pansamantalang mga detour at permanenteng rural access.

• Ang pagsusuri sa pagiging posible ay nangangailangan ng pagmamapa ng mga tiyak na haba ng span at mga rating ng pagkarga (hal., HL-93) laban sa mga limitasyon ng isang prefabricated na istraktura ng tulay.

• Ang matagumpay na pagpapatupad ay nakasalalay sa paghahanda sa site, partikular na disenyo ng abutment at pagkakaroon ng lugar ng pagtatanghal ng pagpupulong, sa halip na kumplikadong on-site na katha.

• Dapat timbangin ng mga desisyon sa pagkuha ang kabuuang halaga ng pagmamay-ari (TCO)—kabilang ang logistik, laki ng assembly crew, at natitirang halaga ng asset—laban sa mga tradisyonal na pamamaraan ng konstruksiyon.

Pag-unawa sa Structural Framework ng Compact 321 System

Maaari mong tingnan ang sistemang ito bilang isang advanced na pag-ulit ng tradisyonal na disenyo ng tulay ng Bailey . Gumagamit ito ng standardized na 3-meter (10-foot) long welded steel panel. Ang mga modular unit na ito ay bumubuo sa pangunahing load-bearing trusses. Dinisenyo sila ng mga inhinyero para sa mabilis na transportasyon at direktang pagpupulong. Inaalis ng framework na ito ang mga custom na pagkaantala sa paggawa ng bakal.

Ang mga pangunahing bahagi ay simple ngunit lubos na inhinyero. Bumubuo ka ng mga transom beam, stringer, at modular decking para mabuo ang daanan. Karaniwang kasama sa mga opsyon sa decking ang matibay na bakal na orthotropic plate o mabibigat na troso. Ang isang pangunahing bentahe ay nakasalalay sa mga pin-jointed na koneksyon. Ise-secure mo ang mga panel gamit ang mga espesyal na high-tensile pin. Ang pamamaraang ito ay nag-aalis ng pangangailangan para sa on-site na hinang. Inaalis din nito ang mga espesyal na pamamaraan ng pangkabit mula sa iyong kritikal na landas.

Ang pag-unawa sa "321" nomenclature ay mahalaga para sa pagmomodelo ng proyekto. Inilalarawan ng mga numero kung paano mo inaayos ang mga panel upang madagdagan ang lakas. Inaayos mo ang mga panel sa bawat truss, ang bilang ng mga vertical na tier, at ang mga vertical na palapag. Ang pag-configure sa mga variable na ito ay direktang makakaapekto sa maximum span at load-bearing capacity.

Dapat nating panatilihin ang isang layunin na pananaw sa engineering. Ginagarantiyahan ng modularity ang mabilis na pagpupulong, ngunit hindi nito nalalampasan ang pangunahing pisika. Dapat mo pa ring i-modelo ang structural rigidity laban sa mga dynamic na load na partikular sa proyekto. Ang mga limitasyon sa pagpapalihis at pagkarga ng hangin ay nangangailangan ng maingat na pagkalkula. Ang isang modular system ay lubos na madaling ibagay, ngunit ang wastong pangangasiwa sa engineering ay nananatiling mandatory.

Pagsusuri sa Pagiging Kakayahan ng Proyekto: Kailan Magsasaad ng Compact 321 Bridge

Ang bawat uri ng tulay ay may tinukoy na sweet spot sa pagpapatakbo. Dapat mong tukuyin kung naaayon ang iyong site sa mga lakas ng system na ito. Nakikita namin ang pinakamataas na rate ng tagumpay sa tatlong partikular na senaryo. Una, hinihingi ng emergency disaster relief ang mabilis na pagbawi ng imprastraktura. Nangangailangan ng agarang pagpapalit ang mga washout at collapsed span. Pangalawa, pinapanatili ng mga heavy-haul na detour na tulay na gumagalaw ang trapiko sa panahon ng phasing ng DOT highway construction. Panghuli, ang pag-log, pagmimina, at remote na resource extraction operations ay nangangailangan ng matatag na access road nang mabilis.

Upang bumuo ng tiwala sa mga stakeholder, dapat mong maunawaan ang mga limitasyon. Ipahayag nang malinaw kung saan hindi optimal ang sistemang ito. Makakaharap ka ng mga disqualifier sa ilang partikular na kapaligiran.

• Highly curved alignment: Ang mga istrukturang ito ay likas na linear. Ang matinding pahalang na mga kurba ay nangangailangan ng kumplikadong custom na engineering.

• Mga kinakailangan sa matinding mahabang span: Ang mga span na lumalampas sa mga maximum na limitasyon na walang mga intermediate na pier ay mabibigo sa pamantayan ng pagpapalihis.

• Mga kapaligirang urban na sensitibo sa arkitektura: Ang pang-industriyang steel truss aesthetic ay maaaring magkasalungat sa mga mahigpit na utos ng disenyo ng lungsod.

Dapat mong ibalangkas ang desisyon sa paligid ng mga sukatan ng cost-to-outcome. Ihambing ang predictable, fixed material cost ng isang prefabricated na istraktura ng tulay laban sa mga variable na alternatibo. Ang cast-in-place na kongkreto ay nagsasangkot ng mga hindi inaasahang gastos sa paggawa. Ang mga custom na steel girder ay dumaranas ng pabagu-bago ng presyo sa merkado at pagkaantala sa paggawa. Ang modular system ay nagla-lock sa iyong materyal nang maaga. Binabawasan mo rin nang husto ang variable na oras ng paggawa. Ang predictability na ito ay tumutulong sa mga kontratista na protektahan ang kanilang mga margin ng kita.

Mga Pamantayan sa Engineering at Mga Pagsasaalang-alang sa Pagsunod sa DOT

Ang pagtugon sa mga karaniwang kinakailangan sa pagkarga ng highway ay hindi mapag-usapan. Dapat mong lapitan ang mga kalkulasyon ng disenyo gamit ang itinatag na mga framework ng rating ng pagkarga. Ang mga proyekto sa North American ay karaniwang umaasa sa mga pamantayan ng AASHTO LRFD. Ikaw ay magmomodelo para sa HL-93 na mga pagkarga ng disenyo upang matiyak ang mabigat na pagsunod sa trak. Ang mga katumbas na rehiyonal na DOT ay nagdidikta ng mga katulad na mahigpit na pagsusuri. Kinakalkula mo ang paggugupit, mga sandali ng baluktot, at mga katanggap-tanggap na limitasyon sa pagpapalihis batay sa eksaktong configuration ng panel na napili.

Ang pagsusuri sa pagkapagod at tibay ay nangangailangan ng pagtukoy sa haba ng buhay ng istraktura. Ang mga pansamantalang detour na application ay may iba"t ibang limitasyon sa pagkapagod kaysa sa mga permanenteng pag-install. Dapat mong suriing mabuti ang grado ng bakal. Ang high-yield na bakal ay humahawak ng paulit-ulit na cyclical loading. Para sa pangmatagalang tibay, kailangan mo ng wastong paglaban sa kaagnasan. Ang hot-dip galvanization ay nagbibigay ng mahusay na proteksyon sa paglipas ng panahon kumpara sa pangunahing enamel na pintura.

Ang bilis ng pagpupulong ng superstructure ay ganap na walang kaugnayan kung ang iyong substructure ay hindi maganda ang pagkakaplano. Dapat kang magtatag ng matatag na lupa bago ilunsad.

1. Disenyo ng abutment: Solid concrete o gabion abutment ng engineer na may kakayahang pangasiwaan ang mga concentrate end reaction.

2. Mga Bearing Pad: Mag-install ng tumpak na elastomeric o steel bearing pad. Ibinahagi nila ang load at tumanggap ng thermal expansion.

3. Compaction ng Lupa: Makamit ang tinukoy na mga rate ng compaction sa likod ng mga abutment. Pinipigilan nito ang pag-aayos sa ilalim ng mabibigat na pag-load ng pagpepreno.

Ang pag-secure ng dokumentasyon ng pagsunod ay ang huling hadlang. Kailangan mo ng mga guhit ng engineering na ibinigay ng tagagawa. Ang mga lokal na pagsusuri sa regulasyon ay karaniwang nangangailangan ng isang third-party na PE (Professional Engineer) stamp. Huwag laktawan ang hakbang na ito. Pinapatunayan ng PE stamp ang iyong configuration laban sa mga lokal na seismic, wind, at live load code.

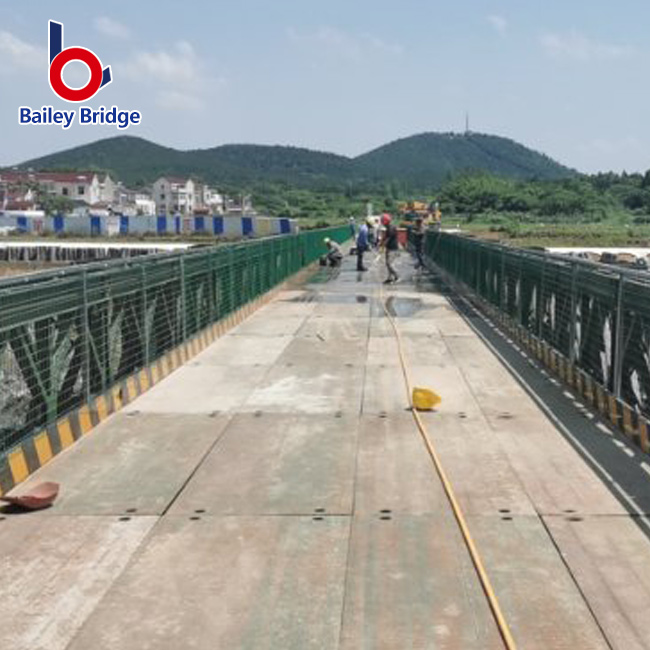

Mga Realidad ng Pagpapatupad: Logistics ng Site at Assembly

Idinidikta ng layout ng iyong site ang iyong paraan ng pagpupulong. Ang paraan ng "cantilever launch" ay napakapopular. Binubuo mo ang istraktura sa isang bangko at literal na itulak ito sa puwang. Ang pamamaraang ito ay nangangailangan ng isang tiyak na lugar ng pagtatanghal na kinakailangan. Kailangan mo ng patag at siksik na landas ng diskarte kahit man lang hangga"t ang tulay mismo. Bilang kahalili, maaari mong gamitin ang crane-assisted placement. Nangangailangan ito ng mas kaunting linear na espasyo ngunit nangangailangan ng isang matatag na pad para sa mabibigat na mobile crane.

Ang mga kontratista ay madalas na nag-aalala tungkol sa mga kagamitan at kakayahan ng crew. Hindi mo kailangan ng lubos na dalubhasang tauhan sa paggawa ng tulay. Ang karaniwang mga tauhan sa pagkontrata ng sibil ay maaaring maisagawa nang mahusay ang pagpupulong. Karaniwang gumagana ang mga ito kasama ng teknikal na tagapayo ng isang manufacturer on-site. Karaniwang makinarya ang humahawak sa karamihan ng trabaho. Kailangan mo ng mga rocking roller, launching noses, at karaniwang excavator o maliliit na crane para iangat ang mga indibidwal na panel.

Ang pagbabawas ng panganib ay nangyayari sa yugto ng pagpaplano ng proyekto. Dapat mong asahan ang mga karaniwang bottleneck sa pag-deploy upang mapanatiling buo ang iskedyul.

• Hindi pantay na paglulunsad ng mga eroplano: Ang isang bahagyang slope ay maaaring maging sanhi ng istraktura na magbigkis sa panahon ng isang cantilever push. Markahan ang lugar ng pagtatanghal ng dula na perpektong patag.

• Maling pagkakahanay na mga roller: Kung ang mga rocking roller ay hindi perpektong parallel, ang salo ay aanod sa gitna. Survey roller placement tumpak.

• Hindi wastong pagkakasunud-sunod ng pin: Ang pagpasok ng mga pin nang wala sa pagkakasunud-sunod ay lumilikha ng napakalaking alitan. Sundin ang eksaktong pagkakasunod-sunod ng technical advisor.

Diskarte sa Pagkuha at Pamantayan sa Pagsusuri ng Vendor

Ang pagpapasya sa pagitan ng pagpapaupa at pagbili ay pangunahing humuhubog sa iyong diskarte. Ang pagrenta ng tulay ay may katuturan para sa mga pansamantalang detour sa ilalim ng 24 na buwan. Iniiwasan mong iimbak ang asset pagkatapos. Ang pagbili ay mas mahusay para sa mga permanenteng pag-install. Nababagay din ito sa mga kontratista na gustong i-standardize ang isang panloob na fleet para sa paulit-ulit na pag-deploy. Suriin ang iyong pipeline ng proyekto bago magpasya.

Dapat mong ilapat ang mahigpit na lohika ng shortlisting sa mga vendor. Ano ang dapat mong hilingin sa isang supplier bago pumirma? Una, mangailangan ng nabe-verify na pinagmulan ng materyal at mga sertipiko ng pagsubok ng mill. Ang mga dokumentong ito ay talagang mahalaga para sa mga proyekto ng DOT. Pinatunayan nila na ang bakal ay nakakatugon sa mga pamantayan sa istruktura. Pangalawa, kumpirmahin ang pagkakaroon ng on-site na teknikal na tulong. Ang pagkakaroon ng isang eksperto sa paunang paglulunsad ay pumipigil sa mga magastos na pagkakamali. Pangatlo, kumpirmahin ang tumpak na mga oras ng lead at logistik ng kargamento sa mga malalayong site. Sinisira ng na-stranded na delivery truck ang iyong agresibong timeline.

Ang iyong mga susunod na hakbang ay nangangailangan ng tumpak na data ng field. Payuhan ang iyong mga tagaplano na maghanda ng masusing geotechnical na mga ulat. Kailangan mo rin ng tumpak na topographical na mga survey. Ipadala ang data na ito bago humiling ng mga quote ng vendor. Tinitiyak ng tumpak na impormasyon ng site na imomomodelo ng vendor ang eksaktong configuration ng panel na talagang kailangan mo.

Konklusyon

Ang Compact 321 system ay epektibong tinutulay ang kritikal na agwat sa pagitan ng engineering rigor at bilis ng deployment. Makamit mo ang mabilis na pag-install nang hindi sinasakripisyo ang integridad ng istruktura. Gayunpaman, ipinapalagay ng tagumpay na ito na tumpak mong imodelo ang mga kundisyon ng site at mga configuration ng pag-load nang maaga.

Lubos naming inirerekomenda ang pagsasama ng prefabricated structural evaluation nang maaga. Gawin ito sa bahagi ng konseptong disenyo sa halip na bilang isang reaktibong panukala. Ang aktibong pagpaplano ay nag-aalis ng mga minamadaling pag-apruba sa engineering. Tinitiyak nito na handa na ang iyong substructure kapag dumating ang mga steel panel.

Gumawa ng aksyon sa iyong susunod na crossing project ngayon. Isumite ang iyong kinakailangang span, target na mga kinakailangan sa pagkarga, at partikular na mga hadlang sa site sa isang kwalipikadong supplier. Humiling ng pagsusuri sa pagiging posible sa istruktura o isang detalyadong sheet ng teknikal na detalye. Ang nag-iisang hakbang na ito ay linawin ang iyong timeline ng proyekto at patatagin ang iyong diskarte sa pagkuha.

FAQ

Q: Ano ang maximum span na makakamit gamit ang single-span Compact 321 bridge system?

A: Karaniwang pinapayagan ng mga karaniwang limitasyon sa engineering ang mga span hanggang 60 metro (humigit-kumulang 200 talampakan). Ito ay lubos na nakasalalay sa kinakailangang klase ng pagkarga at ang partikular na pagsasaayos ng salo na ginamit. Kung kailangan mong tumawid sa mas malalawak na puwang, ang mga intermediate na pier ay kinakailangan upang ligtas na suportahan ang maramihang tuluy-tuloy o natatanging span.

Q: Maaari bang maaprubahan ang disenyo ng tulay ng Bailey para sa permanenteng paggamit ng DOT highway?

A: Oo, pwede. Dapat matugunan ng istraktura ang partikular na pamantayan sa disenyo ng AASHTO LRFD para sa mga permanenteng aplikasyon. Nangangailangan din ito ng naaangkop na anti-skid steel decking para sa pang-araw-araw na trapiko. Higit pa rito, ang mga bahagi ng bakal ay dapat na nagtatampok ng pangmatagalang proteksyon sa kaagnasan, na karaniwang nakakamit sa pamamagitan ng mataas na kalidad na hot-dip galvanizing.

T: Paano maihahambing ang kabuuang gastos sa pagkakabit sa mga tradisyonal na konkretong tulay?

A: Ang mga gastos sa imprastraktura ay nananatiling lubos na nagbabago. Habang ang mga gastos sa hilaw na materyales ay maaaring maihambing sa simula, ang pinansiyal na kalamangan ay nagmumula sa pagbawas sa paggawa. Karaniwan kang nakakakita ng 60% hanggang 80% na pagbawas sa mga oras ng paggawa sa lugar. Ang kaunting pangangailangan para sa mabibigat na makinarya at pasadyang pagbuo ay nagtutulak din ng makabuluhang pagtitipid sa pagpapatakbo.

Q: Ano ang karaniwang lead time para sa pag-deploy nitong gawa-gawang istraktura ng tulay?

A: Dapat kang magtakda ng makatotohanang mga inaasahan. Ang mga off-the-shelf na bahagi ay kadalasang maaaring magpakilos at maipadala sa loob ng ilang linggo. Gayunpaman, ang aktwal na kritikal na landas ay idinidikta ng paghahanda ng lokal na site at mga pag-apruba sa engineering. Ang pag-secure ng mga pag-apruba sa pagguhit ng PE-stamped at pag-curing ng mga konkretong abutment ay karaniwang mas matagal kaysa sa pagkuha ng bakal mismo.
