Ang bawat proyekto ng tulay ay nagsisimula sa isang kritikal na tanong ng pisika at logistik. Dapat mong malaman ang eksaktong masa ng istraktura bago masira ang lupa. Direktang idinidikta ng bigat ng tulay ang mga kinakailangan sa pundasyon, sukat ng crane, logistik sa pagpapadala, at pangkalahatang takdang panahon ng proyekto. Ang maling paghusga sa sukatang ito ay nagdudulot ng mga cascading delay at mga overrun sa badyet.

Ang pag-evaluate ng structural weight ay higit pa sa paghahanap ng isang baseline number. Ang tunay na kabuuang masa ng isang truss bridge ay kumakatawan sa isang kumplikadong pagkalkula. Nakadepende ito nang husto sa haba ng span, komposisyon ng materyal, disenyo ng istruktura, at pagsunod sa live-load. Hindi mo ma-optimize ang isang variable nang hindi binabago ang iba.

Dapat tayong magtakda ng makatotohanang mga inaasahan sa mga yugto ng maagang pagpaplano. Ang mga generic na pagtatantya ay nagbibigay ng isang kapaki-pakinabang na panimulang punto. Gayunpaman, ang mga huling timbang ay palaging nangangailangan ng pagsusuri sa engineering na tukoy sa site. Matututuhan mo kung paano binabago ng mga materyal na pagpipilian ang mga patay na karga, kung bakit ang mga haba ng span ay lumilikha ng mga exponential na pagtaas ng timbang, at kung paano pagaanin ang mga panganib sa pag-install. Sisirain namin ang mga eksaktong variable na tumutukoy sa mga detalye ng iyong proyekto.

Mga Pangunahing Takeaway

• Ang mga karaniwang steel truss bridge ay karaniwang umaabot mula 500 hanggang mahigit 1,500 pounds bawat linear foot, depende nang husto sa span at lapad.

• Ang mga tulay ng pedestrian ay nagdadala ng mas mababang mga patay na karga kaysa sa mga istruktura ng sasakyan, na nagbibigay-daan para sa mas magaan na materyales tulad ng aluminyo.

• Ang paggamit ng isang modular bailey truss bridge ay nag-aalok ng standardized, predictable weight segments, na binabawasan ang logistical friction para sa malalayo o pansamantalang mga site.

• Ang maling kalkulasyon ng kabuuang dead load ay nagpapakilala ng matitinding panganib sa pagpapatupad, kabilang ang pagkabigo ng abutment at mamahaling pagkaantala sa mobilization ng crane.

Ang Mga Pangunahing Variable na Nagdidikta sa Timbang ng Truss Bridge

Pag-frame ng Problema
Pinaghiwalay ng mga inhinyero ang istruktura sa dalawang natatanging kategorya sa panahon ng maagang pagpaplano. Kinakalkula muna nila ang 'dead load.' Ito ay kumakatawan sa permanenteng, nakatigil na bigat ng mismong tulay. Pagkatapos ay isasaalang-alang nila ang 'live na load.' Ito ay tumutukoy sa dynamic na trapiko na sinusuportahan nito, mula sa mga pedestrian hanggang sa mabibigat na trak. Hindi mo ma-optimize ang mga elementong ito nang hiwalay. Ang mataas na mga kinakailangan sa live-load ay nangangailangan ng lubos na matatag na mga miyembro ng istruktura. Ang direktang pag-upgrade sa mga miyembrong ito ay nagpapataas ng iyong dead load.

Haba ng Span at Lapad
Ang haba ng span ay nagbabahagi ng isang mahigpit na hindi linear na relasyon sa masa. Habang tumataas ang mga span, lumalaki nang husto ang structural material na kinakailangan. Hindi mo maaaring doblehin ang timbang kapag dinoble mo ang malinaw na span. Dapat suportahan ng istraktura ang sarili nitong tumaas na gitnang masa sa mas mahabang puwang. Ang mas malalawak na deck ay nagpaparami rin ng dead load nang mabilis. Nangangailangan sila ng mas mabibigat na transverse cross-member para maiwasan ang mapanganib na pagpapalihis. Dapat na laki ng mga inhinyero ang mga sinag ng sahig na ito nang malaki habang tumataas ang lapad.

Mga Materyales sa Decking
Ang pagpili ng decking ay kapansin-pansing nagbabago sa huling sukat ng proyekto. Palagi kaming nakakakita ng mga proyektong pivot batay sa bigat ng deck.

• Concrete Decking: Nagdaragdag ng napakalaking dead load. Nangangailangan ito ng napakakapal at matibay na mga salo para ligtas itong dalhin.

• Timber Decking: Nag-aalok ng tradisyonal, mas magaan na alternatibo, kahit na nangangailangan ito ng regular na pagpapanatili.

• FRP (Fiberglass) o Grating: Malaking binabawasan ang kabuuang dead load. Madalas mong bawasan ang mga pangunahing miyembro ng istruktura sa pamamagitan ng pagpili ng advanced na composite decking.

AASHTO Compliance & Load Ratings
Ang lokal na pagsunod ay lubos na nakakaimpluwensya sa laki ng bahagi. Ang pagtugon sa mga mahigpit na pamantayan sa kaligtasan ay nagdidikta ng pinakamababang kapal ng lahat ng miyembro ng istruktura. Ang mga tawiran ng pedestrian ay sumusunod sa iba't ibang mga code kaysa sa mga mabibigat na istruktura ng highway. Tinitiyak ng mga pamantayan ng American Association of State Highway and Transportation Officials (AASHTO) ang kaligtasan ng publiko. Ang pagsunod sa mga utos na ito ay nagtatakda ng matatag na baseline para sa timbang ng materyal. Hindi mo maaaring lampasan ang mga salik na ito sa kaligtasan upang makatipid sa mga gastos sa kargamento.

Pagpili ng Materyal: Pagsusuri ng Mga Tampok-sa-Mga Resulta

Ang pagpili ng materyal ay nagtutulak ng pinakamalaking pagkakaiba-iba sa mass ng istruktura. Sinusuri namin ang mga materyales sa gusali batay sa mga pangmatagalang resulta ng pagganap at agarang logistical trade-off.

Ang Structural Steel
Steel ay nagbibigay ng maximum na tibay. Nag-aalok ito ng pinakamataas na kapasidad na nagdadala ng pagkarga na magagamit para sa mga permanenteng tawiran.
Trade-off: Nagbubunga ito ng pinakamataas na timbang sa bawat linear foot. Direktang pinapataas nito ang mga gastos sa kargamento. Ang mabibigat na istrukturang bakal ay palaging nangangailangan ng heavy-duty crane mobilization. Dapat mong tiyakin na ang mga kondisyon ng lupa sa site ay maaaring kumportableng suportahan ang napakalaking kagamitan sa pag-aangat.

Ang Aluminum Alloys
Aluminum ay naghahatid ng pambihirang ratio ng lakas-sa-timbang. Ito ay lubos na lumalaban sa kaagnasan, na nag-aalis ng maraming pangmatagalang pananakit ng ulo sa pagpapanatili.
Mga Trade-off: Ang mas mababang kabuuang timbang ay makabuluhang binabawasan ang mga kinakailangan sa pundasyon at binabawasan ang mga gastos sa pag-install. Gayunpaman, nililimitahan ng mga paghihigpit sa materyal ang aplikasyon nito. Karaniwan naming nililimitahan ang aluminyo sa mga proyekto ng pedestrian, utility, o light-vehicle. Hindi nito masuportahan ang mabigat na komersyal na trapiko ng trak nang ligtas sa mahabang panahon.

Weathering Steel (Cor-Ten)
Ang weathering steel ay nagbabalanse ng mabibigat na kakayahan sa pagkarga nang matalino. Ito ay bumubuo ng isang proteksiyon, tulad ng kalawang na patina sa paglipas ng panahon.
Mga Resulta: Inaalis nito ang mga paulit-ulit na cycle ng pintura. Binabawasan mo ang pangmatagalang timbang sa pagpapanatili at paggawa. Madali nitong pinangangasiwaan ang mabigat na trapiko ng sasakyan habang ganap na umiiwas sa pagpapanatili ng coating.

Matrix ng Paghahambing ng Timbang ng Materyal

Pagtatasa ng Arkitektura ng Disenyo at Modularity

Warren vs. Pratt Truss Designs
Ang mga geometric na configuration ay namamahagi ng timbang nang iba. Gumagamit ang mga disenyo ni Warren ng isang serye ng mga equilateral triangle. Ang mga ito ay nagkakalat ng mga dinamikong pagkarga nang pantay-pantay sa mas kaunting mga miyembro ng istruktura. Ang pagsasaayos na ito ay madalas na nangangailangan ng mas kaunting hilaw na materyal sa pangkalahatan. Nagbubunga ito ng mas magaan na istraktura. Ang mga disenyo ng Pratt ay nagtatampok ng mga vertical na miyembro sa compression at diagonal na mga miyembro sa pag-igting. Napakahusay nilang pinangangasiwaan ang mga dynamic na load, lalo na malapit sa gitnang span. Karaniwang gumagamit sila ng bahagyang mas maraming materyal. Pinapataas nito ang baseline dead load. Sinusuri ng mga inhinyero ang mga geometry na ito nang malapit sa iyong mga partikular na kinakailangan sa span.

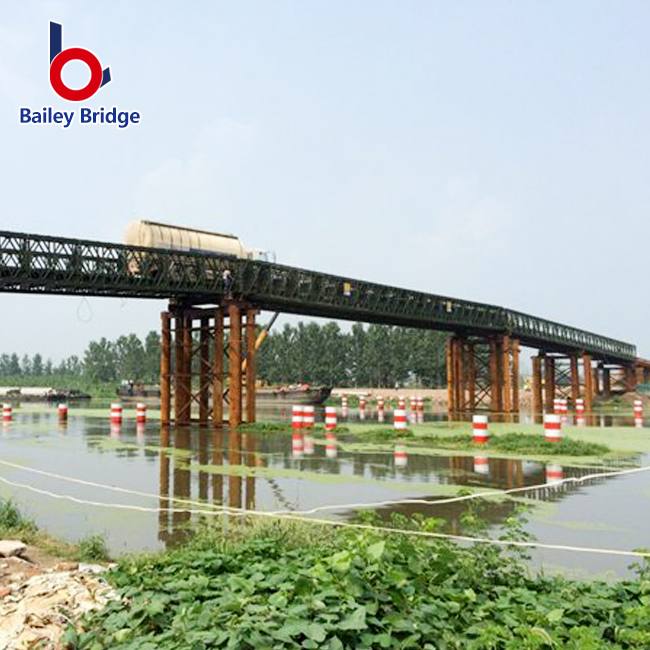

Ang Modular Advantage ng Bailey Truss Bridge
Predictability ay nananatiling pangunahing asset para sa mga tagaplano ng proyekto. Ang isang modular bailey truss bridge ay malulutas ang maraming problema sa pagtatantya ng timbang nang sabay-sabay. Ang mga pre-engineered na bahagi ay nagbibigay ng eksaktong, na-verify na sukatan ng timbang bawat panel. Alam mo nang eksakto kung ano ang bigat ng bawat pin, chord, at deck section bago pa man. Inaalis nito ang mga error sa pagtatantya.

Ang scalability ay nagbibigay ng isa pang napakalaking kalamangan. Binibigyang-daan ng mga Bailey system ang mga tagapamahala ng proyekto na unti-unting ayusin ang mga span. Maaari mong baguhin ang kabuuang istraktura nang walang mahal na custom na katha. Ang mga koponan ay nagdaragdag o nag-aalis ng mga standardized na panel. Pinipigilan ng modularity na ito ang magastos na over-engineering.

Malaki ang pakinabang ng bilis ng deployment mula sa modular logic. Ang pagdadala ng mga magaan na seksyon ay lumilikha ng napakalaking bentahe sa logistik. Maaari mong ilipat ang mga napapamahalaang segment sa mga malalayong site na hindi naa-access ng mga mabibigat na flatbed na trak. Na-bypass mo ang pangangailangan para sa malalaking load. Binubuo ng mga koponan ang mga istrukturang ito nang mabilis sa lugar gamit ang mas magaan, lokal na magagamit na kagamitan.

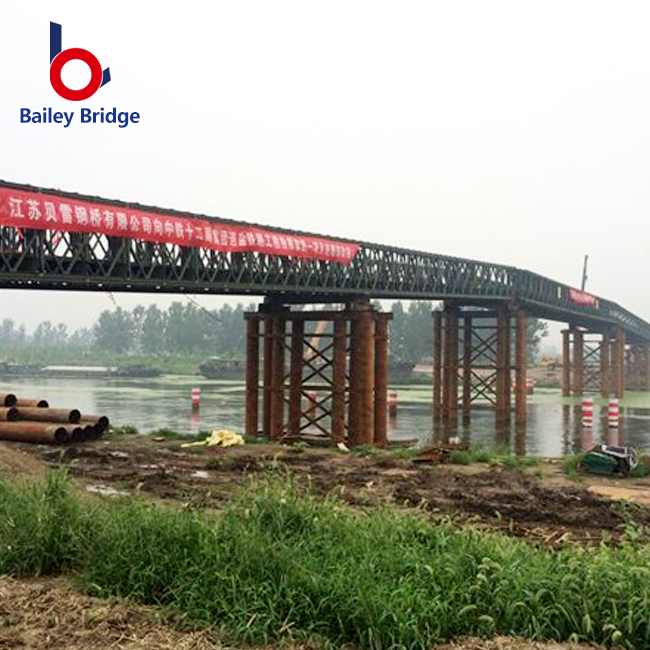

Mga Panganib sa Pagpapatupad at Logistical na Pagsasaalang-alang

Crane Sizing at Site Access
Ang paglipat ng mabibigat na istruktura ay nangangailangan ng tumpak na pagpaplanong logistik. Ang isang pre-assembled na istraktura na tumitimbang ng 40,000 lbs ay nangangailangan ng mga tiyak na kapasidad ng crane. Dapat mong suriing mabuti ang pag-access sa site. Ang malambot na lupa ay kadalasang pinipigilan ang napakalaking makinarya. Pinipigilan ng limitadong right-of-way ang malawak na pag-deploy ng outrigger. Dapat mong itugma ang mga limitasyon ng kagamitan sa mga kondisyon ng lupa ng site. Ang isang karaniwang pagkakamali ay nagsasangkot ng pag-upa ng isang napakalaking kreyn upang matuklasan lamang na hindi kayang suportahan ng lupa sa tabing ilog ang mga outrigger nito.

Foundation and Abutment Readiness
Under-engineering concrete abutment ay lumilikha ng mga sakuna na panganib sa proyekto. Ang pundasyon ay dapat kumportableng suportahan ang pinakamataas na potensyal na patay na pagkarga. Dapat din nitong labanan ang mga dynamic na live load mula sa gumagalaw na trapiko at lateral wind pressure. Ang mabibigat na span ay nangangailangan ng malalalim na tambak o napakalaking spread footing. Ang isang maling kalkulasyon dito ay pinipilit ang mga mamahaling pagbabago sa istruktura. Palaging i-verify ang kapasidad ng pagdadala ng lupa bago i-finalize ang structural mass.

Mga Limitasyon sa Freight
Ang transportasyon sa lansangan ay nagdidikta ng pinakamataas na legal na timbang sa kalsada. Ang mga malalaking span ay nagkakaroon ng mahigpit na limitasyon sa kargamento. Humihingi sila ng mga espesyal na permit sa paghakot. Madalas kang nangangailangan ng mga pilot car escort at suporta sa highway patrol. Ang mga pagkaantala sa pagruruta ay madalas na nangyayari dahil sa umiiral na mga limitasyon sa timbang ng tulay sa daanan ng paghahatid. Ang mga modular na segment ay ganap na umiiwas sa mga mamahaling roadblock sa transportasyon sa pamamagitan ng pagpapadala sa mga karaniwang komersyal na trailer.

Logic ng Shortlisting: Paano Tukuyin ang Iyong Mga Detalye ng Tulay

Dapat mong gawing pormal ang iyong mga variable ng proyekto nang maaga. Inirerekomenda namin ang pagsunod sa isang lohikal na pag-unlad upang matukoy nang tumpak ang iyong mga kinakailangan.

1. Hakbang 1: Tukuyin ang Application at Live Load. Kilalanin ang pangunahing gumagamit. Magsisilbi ba itong daanan ng pedestrian? Kailangan mo ba ng pansamantalang pag-access sa konstruksiyon? Ito ba ay isang permanenteng tawiran ng sasakyan? Ang aplikasyon ay nagdidikta ng mga pangunahing istrukturang code na dapat mong matugunan.

2. Hakbang 2: Sukatin ang Clear Span. Tukuyin ang eksaktong puwang na dapat mong tulay. Itinatag nito ang iyong mga kinakailangan sa baseline na materyal. Tandaan, ang patay na load ay lumalaki nang malaki habang tumataas ang distansyang ito.

3. Hakbang 3: Suriin ang Mga Limitasyon sa Site. I-audit nang maigi ang iyong ruta ng paghahatid. Suriin ang footprint ng pag-install. Tukuyin kung maaari kang maghatid ng isang ganap na pinagsama-samang span. Kung masikip ang daan o pinaghihigpitan ang mga kalsada, ang isang modular bailey truss bridge ay magiging functionally na kinakailangan.

4. Hakbang 4: Humiling ng Mga Modelo ng Engineering. Mabilis na lumayo sa mga magaspang na pagtatantya. Humiling ng isang pormal na pagsusuri sa istruktura. Kumuha ng CAD-generated weight specification mula sa isang certified manufacturer. Pinipigilan ng katumpakan ang mga mamahaling pagkabigo sa pag-install.

Konklusyon

Ang pag-unawa sa structural weight ay nangangailangan ng pagbabalanse ng maraming kritikal na variable nang sabay-sabay. Dapat mong ihanay nang perpekto ang mga kinakailangan sa pagkarga, pagpili ng materyal, at logistik ng site. Ang mga pagpipilian sa decking at geometric na disenyo ay nagbabago nang malaki sa mga patay na karga. Ang modularity ay malulutas ang mga problema sa pag-access sa site habang pinapanatili ang mga indibidwal na segment na mapapamahalaan.

Hinihikayat namin ang mga stakeholder ng proyekto na mabilis na lumampas sa mga generic na pagtatantya. Makipag-ugnayan sa mga lisensyadong inhinyero sa istruktura nang maaga sa iyong timeline. Tatapusin nila nang maayos ang iyong mga variable ng decking, span, at materyal. Ginagarantiyahan ng pakikipagtulungang ito ang isang tumpak na quote ng proyekto. Pinoprotektahan mo ang iyong timeline at tinitiyak ang kaligtasan ng istruktura sa pamamagitan ng pagbibigay-priyoridad sa tumpak na pagsusuri sa engineering.

FAQ

Q: Ano ang average na bigat ng isang pedestrian truss bridge?

A: Karaniwang mga istraktura ng aluminum pedestrian ang average na 50 hanggang 150 pounds bawat linear foot. Ang mga modelo ng magaan na bakal ay karaniwang nasa pagitan ng 200 at 400 pounds bawat linear foot. Ang mga baseline na ito ay nagbibigay-diin sa malakas na pagkakaiba-iba na partikular sa site depende sa mga pagpipilian sa decking at mga lokal na regulasyon ng wind-load.

Q: Magkano ang bigat ng isang karaniwang truss bridge?

A: Ang patay na load ay kumakatawan sa sariling masa ng istraktura, habang ang live load capacity ay tumutukoy kung ano ang ligtas nitong dinadala. Dapat suportahan ng mga tawiran ng pedestrian ang mga karaniwang variable ng pagsubok tulad ng 90 pounds per square foot (psf). Ang mga istruktura ng sasakyan ay sumusunod sa mga partikular na AASHTO H-rating upang suportahan ang mga mabibigat na komersyal na trak.

Q: Ang bailey truss bridge ba ay mas mababa sa isang permanenteng bakal na tulay?

A: Ang kabuuang masa ay depende sa eksaktong configuration at haba ng span. Gayunpaman, ang modular na katangian ng mga sistema ng Bailey ay hinahati ang kabuuang timbang sa madaling madalang mga indibidwal na sangkap. Nagbibigay-daan ito para sa mas magaan na paghakot at mas madaling pagpapakilos ng crane kumpara sa napakalaking single-span na istruktura.

Q: Paano kinakalkula ang kabuuang dead load ng isang tulay?

A: Kinakalkula ng mga inhinyero ang kabuuang patay na karga sa pamamagitan ng pagbubuod ng lahat ng permanenteng elemento ng istruktura. Kasama sa pagkalkula ang pangunahing framework, decking material, hardware ng koneksyon, at mga riles ng kaligtasan. Ang mga variable na partikular sa site tulad ng mga anti-slip coating o mabibigat na architectural siding ay nagdaragdag din sa kabuuang masa na ito.
