Project Showcase:

Isang 108M Turnkey Construction Bridge para sa proyekto ng Nanjing Qinhuai River

Mga Vitals ng Proyekto:

Application: Heavy-Duty Access Bridge para sa isang pangunahing proyekto sa pagpapabuti ng channel

Lokasyon: Qinhuai River, Nanjing, Jiangsu Province, China

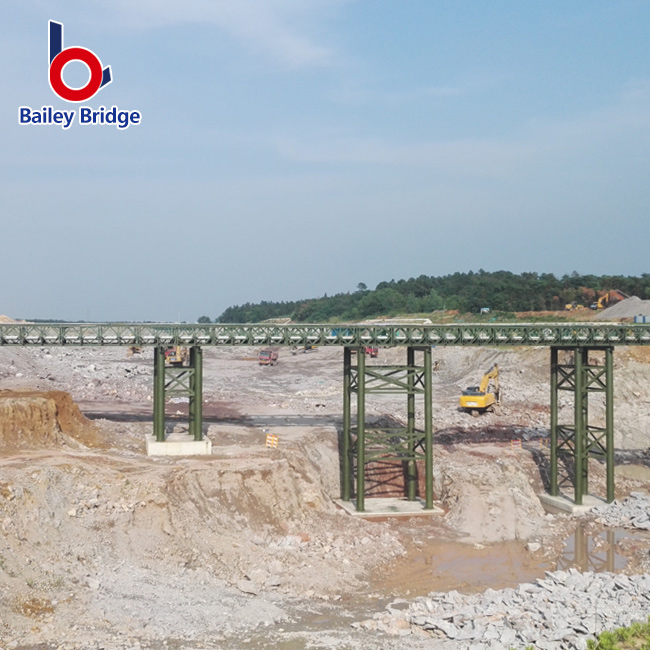

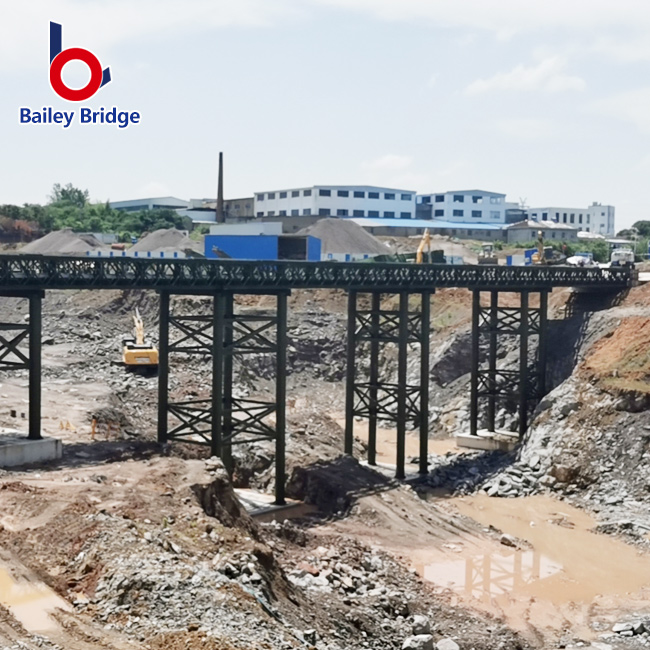

Kabuuang haba: 108 metro (354 talampakan), na -configure sa 5 spans na 21.6m bawat isa

SuperStructure: Type 321, Double-Row, Single-Layer, Reinforced (DSR)

Substructure: Pasadyang 630mm x 10mm Steel Pipe Piers

Isang komprehensibong solusyon sa bridging para sa mga pangunahing gawa sa sibil:

Ang proyektong ito ay nangangailangan ng isang malaking sukat, semi-permanenteng tulay ng pag-access upang suportahan ang isang pangunahing inisyatibo sa pagpapabuti ng waterway channel sa makasaysayang Qinhuai River ng Nanjing. Ang istraktura na kinakailangan upang mapadali ang transportasyon ng mabibigat na mga sasakyan, kagamitan, at mga materyales sa buong malawak na channel ng ilog.

Mga Highlight ng Engineering at Pinagsamang Disenyo:

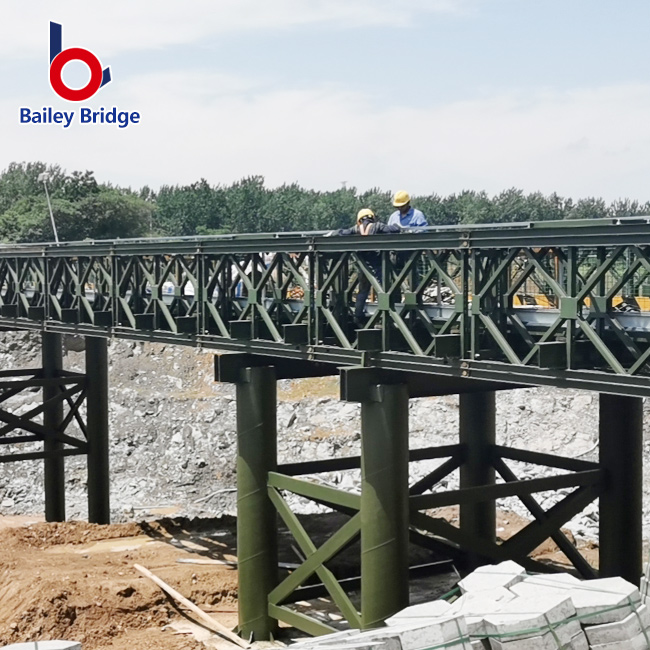

Kumpletong sistema ng turnkey: naghatid kami ng isang holistic, turnkey solution na binubuo hindi lamang ang superstruktura ng tulay kundi pati na rin ang pasadyang mga pier ng pipe ng bakal na may pasadyang. Ang substructure, na binuo mula sa matatag na 630mm diameter, 10mm na kapal ng pader na mga tubo ng bakal, ay nagbigay ng isang matatag, mabilis na naka -install, at magagamit na pundasyon para sa tulay.

Malaki-scale, multi-span crossing:

Ang pagkamit ng isang kabuuang haba ng 108 metro, ang tulay ay binubuo ng limang uniporme 21.6-metro na spans, na nagpapakita ng aming kakayahan sa pagpapatupad ng matagal na pansamantalang o semi-permanenteng pagtawid para sa mga pangunahing proyekto sa sibil.

Malakas at maaasahang SuperStructure: Ginagamit ng Bridge Deck ang klasikong Uri ng 321 Double-row, Single-Layer, Reinforced (DSR) na pagsasaayos. Nagbibigay ito ng isang 4-meter-wide clear carriageway na na-rate para sa isang 40-tonong kapasidad ng pag-load, sapat para sa lahat ng inaasahang trapiko sa konstruksyon.

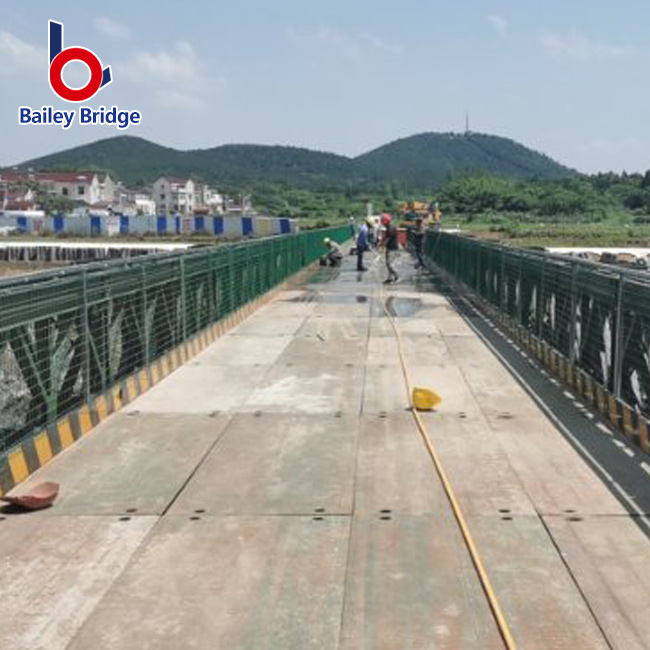

Pinahusay na Mga Tampok ng Kaligtasan: Upang matiyak ang kaligtasan ng mga tauhan ng on-site, ang tulay ay nilagyan ng integrated pedestrian guardrail netting at mga curbs ng kaligtasan, na ginagawang angkop para sa halo-halong trapiko ng sasakyan at paa.

Ang isang benchmark para sa pinagsamang konstruksiyon na bridging: Ang proyekto ng Qinhuai River ay isang pangunahing halimbawa ng aming mga kakayahan sa 'one-stop ' na solusyon. Sa pamamagitan ng pagsasama-sama ng aming mga standardized na modular na mga sistema ng tulay na may mga pasadyang dinisenyo na mga pier ng bakal, nagbibigay kami ng isang mahusay, matipid, at ligtas na solusyon sa imprastraktura para sa malakihang gawaing sibil na gawa, makabuluhang binabawasan ang oras ng paghahanda ng proyekto.

                                   Ang aming kalamangan

                                                 --------------------------------------------------------------------------------------------​

                                                             Ipinapakita ang mga bahagi ng tulay

                                   ------------------------------------ ▶▶akat

ZB200 Truss Press Limited Table
		form ng istraktura
Hindi	Panloob na puwersa	hindi pinalakas na modelo				Reinforced Model
		Ss	Ds	Ts	QS	SSR	DSR	TSR	QSR
200	Standard truss sandali (kn.m）	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	Standard truss paggugupit (kn)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	Mataas na baluktot na truss sandali (kn.m）	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	Mataas na baluktot na truss paggugupit (kn)	348	696	1044	1392	348	696	1044	1392
203	Shear Force ng Super Mataas na paggupit ng truss (kn)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

Talahanayan ng ZB200 ng mga katangian ng geometriko ng tulay ng truss （kalahating tulay）
istraktura	Mga katangian ng geometriko
	Mga katangian ng geometriko	Chord Area (CM2)	Seksyon Mga Katangian （CM3）	Sandali ng Inertia (CM4)
Ss Single-row, single-layer	SS single-row, single-layer	25.48	5437	580174
	SSR single-row, single-layer, palakasin	50.96	10875	1160348
Ds doble, single-layer	DS Double-hilera, single-layer	50.96	10875	1160348
	DSR1 Dobleng-hilera, single-layer, pinatibay	76.44	16312	1740522
	DSR2 Dobleng-hilera, single-layer, pinatibay lamang sa tuktok	101.92	21750	2320696
Ts triple-row, single-layer	TS triple-row, single-layer	76.44	16312	1740522
	TSR2 triple-row, single-layer, pinatibay lamang sa tuktok	127.4	27185	2900870
	TSR3 triple-row, single-layer, pinatibay lamang sa ilalim	152.88	32625	3481044
QS Quadruple-row, single-layer	QS quadruple-row, single-layer	101.92	21750	2320696
	QSR3 Quadruple-row, single-layer, pinatibay lamang sa tuktok	178.36	38059	4061218
	QSR4 Quadruple-row, single-layer, pinatibay lamang sa ilalim	203.84	43500	4641392
