Project Showcase:

Isang 30.5m prefabricated na tulay na bakal sa Yan'an, China

Mga Vitals ng Proyekto:

Lokasyon: Zhiluo Town, Fu County, Yan'an City, Shaanxi Province, China

Haba ng Span: 30.48 metro (100 talampakan)

Modelong tulay: Type 200 Modular Steel Truss

Pag-configure: Double-row, single-layer, reinforced (DSR), sa pamamagitan ng-type

Application: Semi-permanent, single-lane na pampublikong tulay ng kalsada

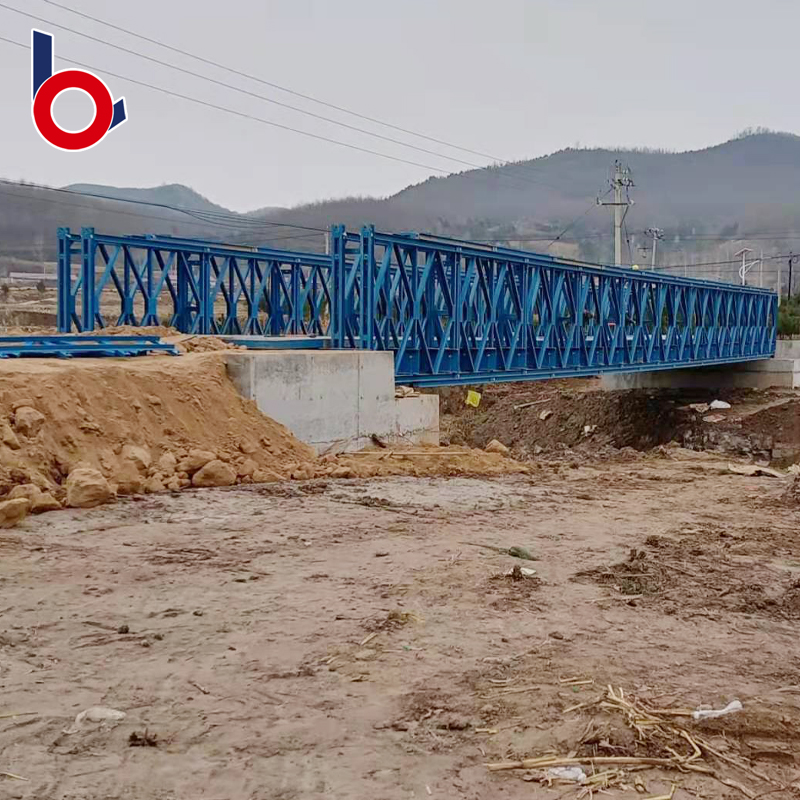

Steel Bridge sa Yan'an, China

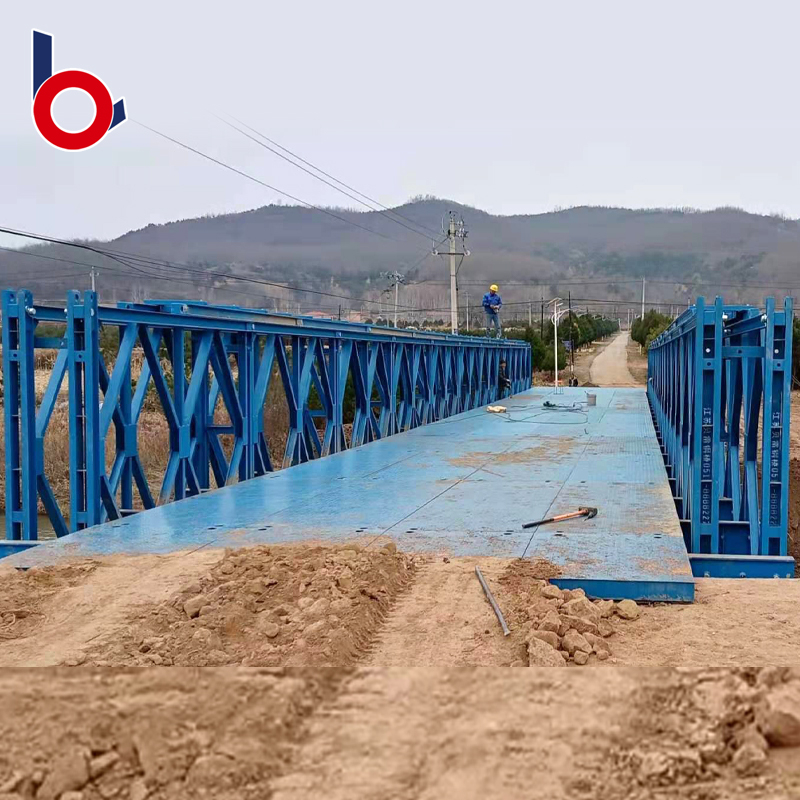

Steel Bridge sa Yan'an, China

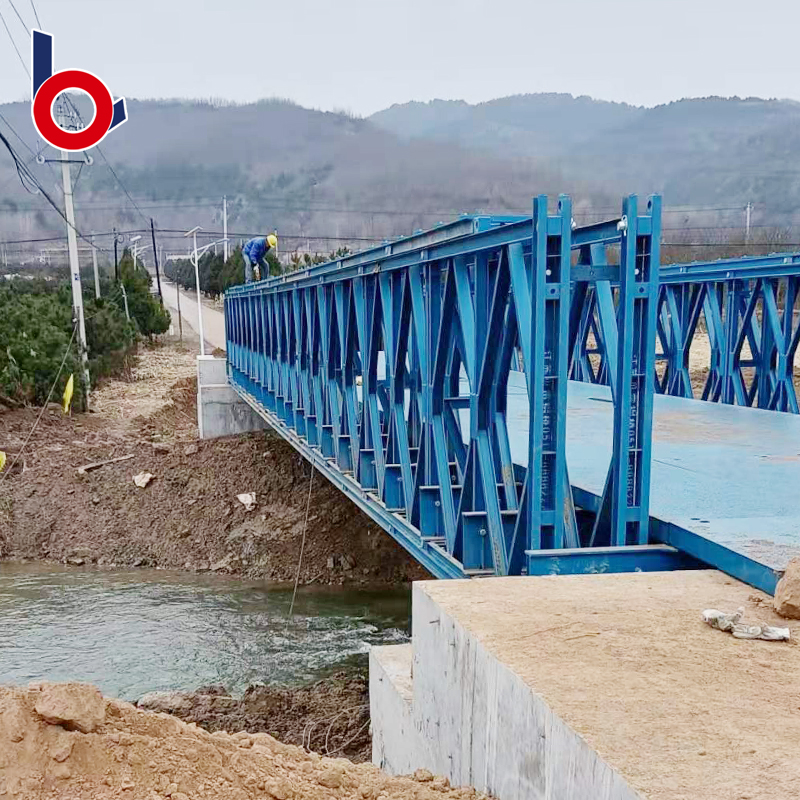

Steel Bridge sa Yan'an, China

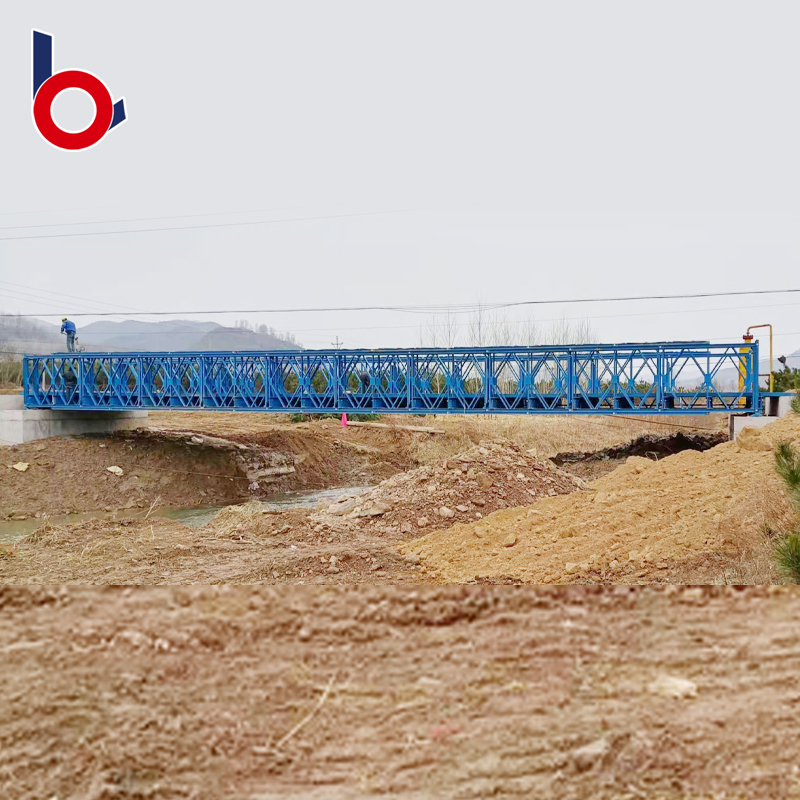

Steel Bridge sa Yan'an, China

Isang matatag na solusyon sa imprastraktura para sa isang makasaysayang rehiyon: na matatagpuan sa Yan'an, isang rehiyon ng mahusay na kahalagahan sa kasaysayan sa Tsina, ang proyektong ito ay nanawagan para sa isang maaasahang at matibay na tulay upang mapagbuti ang lokal na imprastraktura ng transportasyon. Ang layunin ay upang maihatid ang isang pangmatagalang pagtawid upang ikonekta ang mga komunidad at mapadali ang paggalaw ng mga kalakal at

 mga tao.

Mga highlight ng engineering at isang disenyo ng mataas na pagganap:

Napatunayan na Heavy-load DSR Configur: Ginagamit ng tulay na ito ang lubos na mahusay na dobleng hilera, single-layer, pinalakas (DSR) na pagsasaayos ng truss. Ang pag-setup ng DSR ay isang ginustong solusyon para sa mga application ng mabibigat na pag-load, na nagbibigay ng pambihirang lakas at katigasan sa isang format na epektibo, solong-kwento.

Engineered para sa hinihingi na trapiko: Ang istraktura ay inhinyero sa span 30.48 metro (100 talampakan) sa isang solong kahabaan at na-rate para sa isang 50-tonong kapasidad ng pag-load, na ginagawang perpektong angkop para sa mabibigat na mga trak at iba pang karaniwang mga sasakyan sa kalsada.

Ligtas, sa pamamagitan ng type na Carriageway: Bilang isang 'through-type ' tulay, ang 4.2-meter-wide single-lane roadway ay pumasa sa pagitan ng mga pangunahing trusses. Ang likas na ligtas na disenyo na ito ay nangangahulugang ang matatag na mga trusses ay kumikilos bilang mga proteksiyon na hadlang para sa trapiko.

Matibay na semi-permanenteng istraktura: Ang lahat ng mga sangkap na bakal ay natapos na may isang sistema ng anticorrosive na pintura ng mataas na pagganap, na tinitiyak ang mahusay na paglaban sa panahon. Inuuri nito ang tulay bilang isang semi-permanenteng istraktura, na idinisenyo para sa isang mahaba at mababang buhay na serbisyo sa serbisyo.

Ang isang klasikong aplikasyon ng maraming nalalaman modular bridging: Ang Yan'an Bridge ay isang halimbawa ng aklat -aralin ng uri ng 200 DSR system's pagiging angkop para sa munisipyo at kanayunan na imprastraktura. Nagpapakita ito ng isang perpektong balanse ng lakas, halaga, at mabilis na pag -install, ginagawa itong isang mainam na solusyon sa turnkey para sa mga pampublikong gawaing proyekto.
