Ang pagpili ng tamang disenyo ng tulay ay nangangailangan ng pagbabalanse ng kapasidad ng pagkarga, mga kinakailangan sa span, mga gastos sa materyal, at bilis ng pag-deploy. Ang mga inhinyero ng sibil at tagaplano ng proyekto ay nahaharap sa mahihirap na pagpipilian araw-araw. Dapat mong tulay ang mga mapaghamong pisikal na puwang nang hindi lumalampas sa masikip na badyet o nawawala ang mahigpit na mga deadline. Ang mga istruktura ng solid beam ay madalas na humihiling ng labis na hilaw na materyales. Ang bulkiness na ito ay nagpapalaki ng mga gastos sa kargamento at lubos na nagpapahaba ng mga timeline ng konstruksiyon. Maaari mong lutasin ang mga problemang ito sa pamamagitan ng paggamit ng napakahusay na mga balangkas ng arkitektura. Ang pangunahing halaga ng isang truss bridge ay nakasalalay sa kahanga-hangang ratio ng lakas-sa-timbang. Sa pamamagitan ng magkakaugnay na mga miyembro ng istruktura, ang mga span na ito ay naghahatid ng pambihirang katatagan gamit ang mas kaunting bakal. Aalisin namin ang mahahalagang pisika sa likod ng mga geometric na disenyong ito sa komprehensibong gabay na ito. Malalaman mo kung paano pinamamahalaan ng mga istrukturang ito ang mga dynamic na puwersa sa mahabang panahon. Ang partikular na kaalamang ito ay tumutulong sa mga tagaplano ng proyekto, mga inhinyero, at mga koponan sa pagkuha na suriin ang mga disenyo nang may kumpiyansa. Maaari mong matukoy kung ang istrukturang istrukturang ito ay akma sa iyong eksaktong imprastraktura, timeline, at mga pangangailangan sa pagsunod.

Mga Pangunahing Takeaway

• Mahusay na Paglipat ng Pag-load: Ang mga tulay ng truss ay gumagana sa pamamagitan ng pamamahagi ng timbang sa pamamagitan ng isang network ng magkakaugnay na mga tatsulok, na ginagawang purong tensyon at compression ang mga dynamic na load.

• Mataas na ROI sa Mga Materyales: Ang geometric na kahusayan ay nagbibigay-daan para sa makabuluhang kapasidad na nagdadala ng pagkarga gamit ang mas kaunting materyal kaysa sa mga alternatibong solid beam, na binabawasan ang mga gastos sa transportasyon at fabrication.

• Modular adaptability: Ang mga partikular na disenyo, tulad ng bailey truss bridge, ay nag-aalok ng mabilis, pre-engineered deployment para sa pansamantala, emergency, o malayuang pag-access na mga application.

• Mga Trade-off sa Pagpapanatili: Bagama't lubhang matibay, ang pagiging kumplikado ng magkakaugnay na mga node ay nangangailangan ng mahigpit, naka-localize na mga protocol ng inspeksyon upang mapanatili ang integridad at pagsunod sa istruktura.

Ang Core Mechanics: Pamamahala ng Tensyon at Compression

Dapat mong maunawaan ang pangunahing geometry upang maunawaan kung paano gumagana ang mga istrukturang ito. Ang tatsulok ay ang hindi mapag-aalinlanganang foundational unit ng anumang arkitektura ng truss. Ang mga parisukat at parihaba ay madaling mawala ang kanilang hugis kapag sumailalim sa panlabas na presyon. Ang mga tatsulok ay nagtataglay ng isang natatanging mekanikal na kalamangan. Hindi sila maaaring baluktot ng stress nang hindi pisikal na binabago ang haba ng kanilang mga panig. Ang likas na tigas na ito ay ginagawa silang perpektong bloke ng gusali para sa mabibigat na imprastraktura.

Ang bawat tulay ay dapat na ligtas na sumipsip at mag-redirect ng dalawang natatanging uri ng timbang. Una, dapat nitong suportahan ang sarili nitong structural mass. Tinatawag ito ng mga inhinyero na dead load. Pangalawa, dapat itong suportahan ang gumagalaw na trapiko at mga puwersang pangkapaligiran tulad ng hangin o niyebe. Tinutukoy namin ito bilang ang live load. Ang isang mahusay na idinisenyong balangkas ng istruktura ay sumisipsip ng mga pinagsama-samang pagkarga na ito nang sabay-sabay. Ito ay agad na nagpapakalat ng puro timbang sa buong magkakaugnay na balangkas. Pinipigilan ng dispersion na ito ang anumang solong naka-localize na punto na dalhin ang buong pasanin.

Ang network ng mga triangles ay namamahala ng stress sa pamamagitan ng pag-convert ng mga dynamic na pwersa sa dalawang pangunahing panloob na reaksyon. Maaari naming ikategorya ang mga reaksyong ito upang maunawaan ang mekanika ng kaligtasan ng tulay:

1. Compression: Ito ay mga makapangyarihang pwersa na nagtutulak papasok sa mga istrukturang miyembro. Aktibong sinusubukan nilang paikliin o durugin ang materyal. Sa karamihan ng mga karaniwang disenyo, ang mga nangungunang chord at partikular na patayong mga post ay humahawak sa mga puwersang ito ng compressive.

2. Pag-igting: Ito ay mga puwersang humihila sa labas na nag-uunat sa mga miyembro ng istruktura. Aktibong sinusubukan nilang pahabain o i-snap ang materyal. Ang mga kuwerdas sa ibaba at mga kurbatang dayagonal ay karaniwang sumisipsip ng mga puwersang ito ng makunat.

Isaalang-alang ang isang simpleng pagkakatulad para sa mga non-engineer na stakeholder. Isipin na naglalakad sa malalim, pulbos na niyebe sa normal na mga bota sa taglamig. Itinuon ng iyong mga bota ang bigat ng iyong katawan sa isang maliit na lugar sa ibabaw. Malulunod ka kaagad sa niyebe. Ngayon isipin ang pagsusuot ng malapad na snowshoes. Hindi binabawasan ng mga snowshoe ang iyong aktwal na timbang ng katawan. Sa halip, ipinamahagi nila ang eksaktong parehong presyon sa isang mas malawak na geometric na lugar. Ang isang structural truss ay gumagana nang eksakto tulad ng isang higanteng bakal na snowshoe. Kumakalat ito ng puro pressure sa isang napakalaking network upang maiwasan ang sakuna na localized na pagkabigo.

Structural Variations at Evaluation Criteria

Hindi ka maaaring gumamit ng one-size-fits-all na diskarte kapag nagdidisenyo ng imprastraktura. Dapat mong itugma ang partikular na pagkakaiba-iba ng istruktura sa mahigpit na pamantayan ng tagumpay ng iyong proyekto. Ibinabatay ng mga tagaplano ang mahahalagang desisyong ito sa target na haba ng span, mga dynamic na limitasyon sa pagkarga, at available na badyet. Suriin natin ang tatlong pinakakaraniwang makasaysayang at modernong mga pagkakaiba-iba ng disenyo.

Ang pagsasaayos ng Pratt ay namumukod-tangi bilang isang klasikong engineering. Sa layout na ito, pinangangasiwaan ng mga vertical na miyembro ang papasok na pagtulak ng compression. Ang mga diagonal na miyembro ay dumausdos patungo sa gitna at hinahawakan ang panlabas na paghila ng tensyon. Ang partikular na oryentasyong ito ay nagbibigay-daan sa mga inhinyero na gumamit ng mas manipis, mas magaan na diagonal na bakal na mga kurbatang. Ang disenyo ng Pratt ay nag-aalok ng mataas na matipid na paggamit ng mamahaling bakal. Ito ay gumaganap nang mahusay para sa mga span na umaabot hanggang 250 talampakan.

Ang pagsasaayos ng Warren ay tumatagal ng isang bahagyang naiibang diskarte sa geometry. Ito ay umaasa sa equilateral triangles na sumasaklaw sa haba ng istraktura. Ang mga diagonal na miyembro ay patuloy na nagpapalit-palit sa pagitan ng paghawak ng tensyon at compression. Ang napakahusay na layout na ito ay nagpapaliit sa kabuuang paggamit ng materyal. Ito ay mahusay para sa mas magaan na pagkarga ng sasakyan at sumusuporta sa mabilis na paggawa. Gayunpaman, ang disenyo ng Warren ay nagko-concentrate ng napakalaking stress sa mga partikular na joint node sa ilalim ng mabibigat na dynamic na pagkarga. Dapat mong palakasin nang mabuti ang mga node na ito.

Ang configuration ng Howe ay mahalagang sinasalamin ang layout ng Pratt. Ang mga dayagonal na ugnayan nito ay lumayo sa gitna, ibig sabihin, pinangangasiwaan nila ang compression kaysa sa pag-igting. Pinipilit nito ang mga patayong miyembro na pamahalaan ang tensyon. Sa kasaysayan, pinapaboran ng mga tagabuo ang disenyo ng Howe dahil pinapayagan nito ang mga halo-halong materyales. Madalas silang gumamit ng murang troso para sa napakalaking compression diagonal at mamahaling bakal para lamang sa vertical tension rods. Bagama"t makabuluhan sa kasaysayan, bihirang ginagamit ng modernong heavy-haul na komersyal na imprastraktura ang disenyong Howe ngayon.

Structural Design Evaluation Matrix

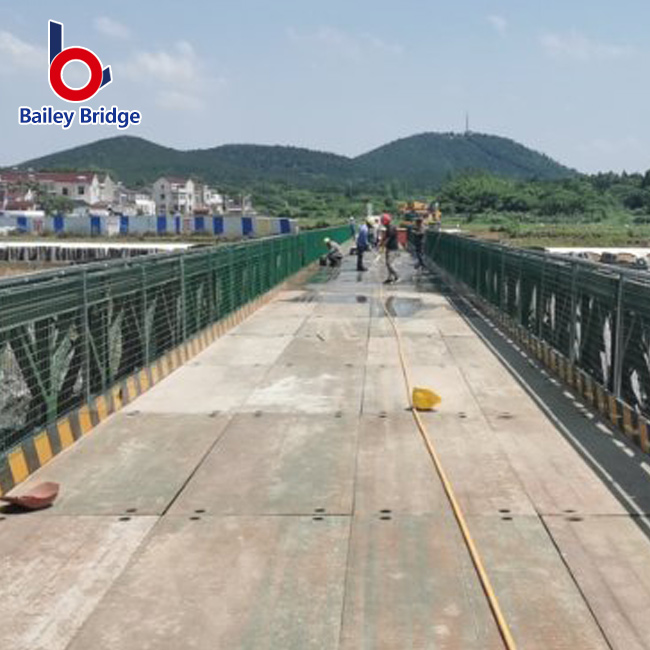

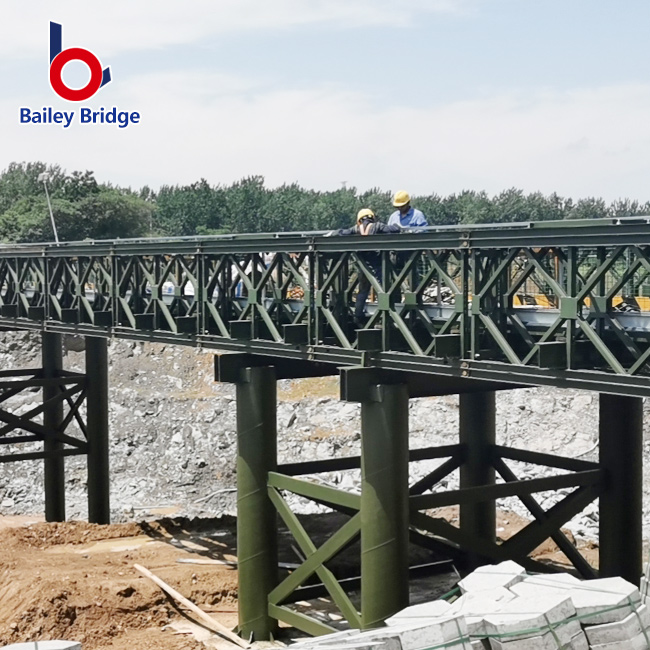

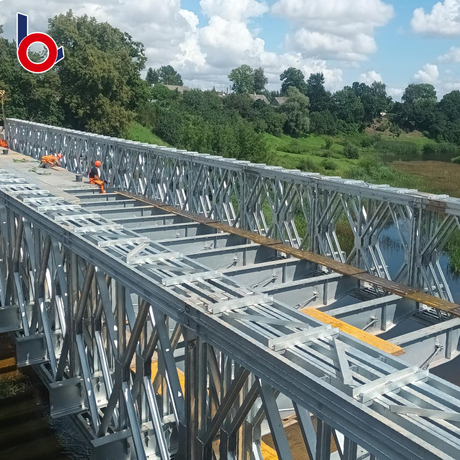

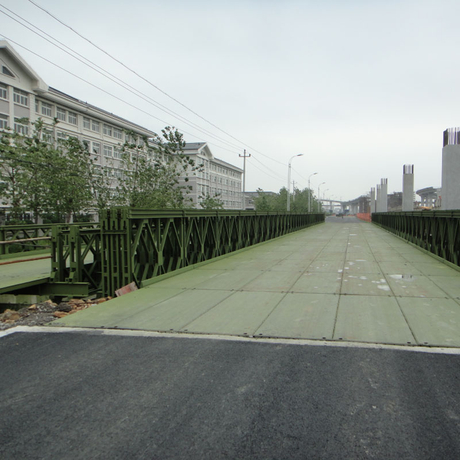

Ang Bailey Truss Bridge: Isang Solusyon para sa Mabilis na Deployment

Minsan ang mga timeline ng proyekto ay lumiliit nang husto dahil sa mga emerhensiya o hindi inaasahang mga hadlang sa logistik. Sa mga sitwasyong ito, hindi ka maaaring maghintay ng mga buwan para sa custom na paggawa ng bakal. Kailangan mo ng isang pre-engineered na solusyon. Ang bailey truss bridge ay isang sikat na pre-fabricated, modular steel panel structure. Nagmula noong Ikalawang Digmaang Pandaigdig para sa mabilis na paggalaw ng tropa, binago ng mapanlikhang sistemang ito ang pansamantalang imprastraktura. Pinagsasama nito ang geometric na lakas ng tradisyonal na structural framework na may pinakamataas na flexibility ng modular na disenyo.

Dapat mong suriin ang modular na solusyon na ito para sa mga sitwasyong nangangailangan ng agarang, maaasahang pag-deploy. Kasama sa mga karaniwang kaso ng paggamit ang agarang tulong sa sakuna pagkatapos na hugasan ng baha ang lokal na imprastraktura. Ang mga pangkat ng logistik ng militar ay patuloy na ginagamit ang mga ito upang tumawid sa mahirap na lupain. Ang mga remote forestry operations ay umaasa sa kanila upang kumuha ng mabibigat na troso sa malalalim na bangin. Madalas silang itinalaga ng mga kontratista ng sibil bilang pansamantalang pag-bypass ng konstruksiyon habang muling itinatayo ang permanenteng imprastraktura ng highway.

Ang modular system na ito ay nagbibigay ng ilang kritikal na pakinabang sa pagpapatupad:

• Walang Kinakailangang Espesyal na Kagamitan: Maaaring i-assemble ng mga field crew ang mga panel nang manu-mano gamit ang mga simpleng tool. Bihirang kailangan mo ng mabibigat na crane upang itulak ang istraktura sa isang puwang.

• Mga Standardized na Bahagi: Pinapasimple ng mga mapapalitang steel panel ang iyong pamamahala sa imbentaryo. Iniiwasan mo ang mga karaniwang bottleneck sa pagbili na nauugnay sa custom-milled structural steel.

• Nasusukat na Lakas: Maaari kang magdagdag ng mga karagdagang reinforcing panel sa mga gilid upang dynamic na mapataas ang kabuuang kapasidad ng timbang.

• Mga Reusable na Asset: Kapag natapos na ang iyong pansamantalang proyekto, maaari mong lansagin ang istraktura, i-pack ito sa mga trak, at i-deploy ito sa ibang lugar.

Sa kabila ng malalim na mga pakinabang na ito, dapat mong igalang ang mga limitasyon sa pagpapatakbo ng system. Karaniwang inilalagay ng mga inhinyero ang mga modular na unit na ito para sa mas maiikling haba kumpara sa napakalaking permanenteng pag-install. Ipinapatupad din nila ang mas mababang maximum na mga limitasyon ng bilis para sa pagtawid sa trapiko. Ang isang permanenteng, custom-engineered na framework ay humahawak ng high-speed, heavy-haul na trapiko sa interstate na mas mahusay kaysa sa isang pansamantalang modular panel system. Dapat mong timbangin ang bilis ng pag-deploy laban sa mga pangmatagalang hadlang sa pagpapatakbo.

Mga Pakinabang sa Komersyal at Engineering (Pagbibigay-katwiran sa ROI)

Ang mga tagaplano ng imprastraktura ay dapat walang awa na bigyang-katwiran ang bawat paggasta sa kapital. Kapag tinatasa ang isang balangkas ng istruktura, dapat kang tumingin nang higit pa sa mga kapasidad ng raw load. Kailangan mong pag-aralan ang mas malawak na komersyal na mga bentahe. Ang natatanging geometry ng mga magkakaugnay na tatsulok ay naghahatid ng pambihirang kahusayan sa cost-to-span. Nakakamit mo ang napakalaking lakas habang binabawasan ang kabuuang dami ng materyal. Ang mas kaunting solidong bakal at kongkreto ay direktang nagsasalin sa mas mababang halaga ng hilaw na materyal.

Ang pagbabawas ng materyal na ito ay nag-trigger ng chain reaction ng mga komersyal na benepisyo. Dahil mas mababa ang bigat ng superstructure, magbabayad ka ng mas murang mabigat na singil sa kargamento upang maihatid ito. Ang isang mas magaan na tulay ay nangangailangan din ng makabuluhang pagbawas sa mga kinakailangan sa pundasyon. Hindi mo kailangang magbuhos ng napakalaking kongkreto para sa mga abutment at pier. Ang pagbawas sa pagiging kumplikado ng substructure ay nakakatipid ng napakalaking oras ng paggawa at mabigat na mga gastos sa pag-upa ng makinarya.

Tsart ng Paghahambing ng Gastos at Kahusayan

Ang mga epekto sa kapaligiran at site ay kumakatawan sa isa pang pangunahing kadahilanan ng pagbibigay-katwiran. Ang mga modernong proyekto sa pagtatayo ay nahaharap sa matinding pagsusuri sa ekolohiya. Ang mas magaan na superstructure ay nangangailangan ng mas kaunting invasive na gawaing pundasyon sa mga sensitibong riverbed o wetlands. Sa pamamagitan ng pagbabawas ng pisikal na bakas ng paa ng mga abutment at pier, lubos mong pinapadali ang proseso ng pagpapahintulot sa kapaligiran. Ang hindi gaanong mabigat na paghuhukay ay isinasalin sa pinababang pagkagambala sa ekolohiya at mas maligayang lokal na mga ahensya ng regulasyon.

Sinisiguro mo rin ang mahusay na pangmatagalang tibay. Ang mga pamantayan sa tibay ng industriya ay nagpapakita na ang mga galvanized steel frameworks ay mahusay na gumaganap sa paglipas ng mga dekada. Pinoprotektahan ng wastong galvanization ang carbon steel mula sa agresibong moisture at road salts. Kapag pinapanatili mo ang mga protective coatings, ang mga installation na ito ay madaling lumampas sa kalahating siglo ng aktibong serbisyo. Ang malakas na paunang kita sa pamumuhunan ay pinagsama sa isang mahaba, maaasahang buhay ng pagpapatakbo.

Mga Panganib sa Pagpapatupad at Mga Pagsasaalang-alang sa Pagsunod

Hindi ka makakagawa ng matalinong mga desisyon sa engineering nang hindi tinatasa ang mga likas na panganib. Ang pangunahing disbentaha ng anumang magkakaugnay na balangkas ay nagsasangkot ng malawak na pagpapanatili at mga katotohanan ng inspeksyon. Ang mga disenyong ito ay ganap na umaasa sa daan-daang joints, gusset plates, at heavy bolted connections. Ang bawat solong structural node ay kumakatawan sa isang potensyal na punto ng pangmatagalang pagkapagod o naisalokal na kaagnasan.

Ang mga labi, halumigmig, at kinakaing unti-unting mga asin sa kalsada ay madaling maipon sa masikip na magkasanib na mga puwang na ito. Samakatuwid, hindi mo basta-basta masusuri ang mga pangunahing girder at lumayo. Ang geometric na kumplikado ay nangangailangan ng lubos na mahigpit, dalubhasa, at nakagawiang mga protocol ng inspeksyon. Dapat na maingat na suriin ng mga maintenance team ang mga indibidwal na gusset plate para sa microscopic stress fractures. Ang intensive inspection reality na ito ay nagpapataas ng iyong taunang operational maintenance budget.

Ang mga paghihigpit sa clearance at pagkarga ng hangin sa kapaligiran ay nagdudulot din ng mga panganib sa pagpapatupad. Maraming disenyo ang gumagamit ng configuration na "through-truss", kung saan ang trapiko ay direktang dumadaloy sa gitna ng steel framework. Ang partikular na geometry na ito ay naghihigpit sa kabuuang vertical clearance na magagamit sa daanan ng daan. Dapat mong maingat na kalkulahin ang mga limitasyon sa taas para sa napakalaking komersyal na kargamento. Higit pa rito, ang malawak na network ng mga nakalantad na miyembro ng bakal ay lumilikha ng napakalaking lugar sa ibabaw. Ang malaking lugar sa ibabaw na ito ay nakakakuha ng malakas na hangin, na ginagawang lubhang mahina ang superstructure sa agresibong lateral wind loading. Dapat kalkulahin at pagaanin ng mga inhinyero ang mga puwersang ito ng aerodynamic.

Panghuli, dapat kang mag-navigate sa mahigpit na pagsunod sa regulasyon. Dapat kang maingat na sumunod sa mga lokal na pamantayan ng Department of Transportation (DOT) at AASHTO. Mahigpit na pinamamahalaan ng mga regulatory body ang mga structural load rating at nag-uutos ng mga partikular na fracture-critical redundancies ng miyembro. Ang fracture-critical member ay isang solong bahagi ng bakal na maaaring mag-trigger ng kabuuang pagbagsak ng tulay kung ito ay mabibigo. Ang modernong pagsunod ay nangangailangan sa iyo na mag-engineer ng mga pangalawang landas ng pagkarga. Tinitiyak ng mga redundancy na ito na nananatiling nakatayo ang istraktura kahit na maputol ang isang pangunahing dayagonal na tension tie. Kung papalitan mo ang isang makasaysayang istraktura, dapat ka ring mag-navigate sa mga kumplikadong alituntunin sa pangangalaga.

Konklusyon

Ang pagpili ng pinakamainam na balangkas ng tulay ay nangangailangan ng mahigpit na pagsusuri ng pisika, mga gastos, at mga hadlang sa proyekto. Ang disenyo ng truss ay nananatiling pinakamainam na pagpipilian kapag dapat mong i-maximize ang haba ng span at kapasidad ng pagkarga. Nagtatagumpay ito sa pamamagitan ng mahigpit na pagkontrol sa timbang ng materyal at mga hilaw na gastos. Sa pamamagitan ng paggamit ng geometric na pagiging perpekto ng tatsulok, ang mga istrukturang ito ay ligtas na sumisipsip at namamahagi ng napakalaking dynamic na pagkarga. Nag-aalok sila ng lubos na kalkuladong balanse sa pagitan ng kahusayan sa istruktura at pamumuhunan sa kapital.

Kapag ang mga timeline ay maikli o ang mga lokasyon ay napakalayo, ang mga modular na variation ay nagbibigay ng walang katumbas na halaga. Ang mga prefabricated na panel system ay nagbibigay-daan sa mga team na i-bypass ang mahahabang mga queue ng custom fabrication. Tinitiyak nila na ang kritikal na pag-access ay naibabalik nang mabilis, ligtas, at mahusay gamit ang mga pangunahing tool. Ang modular na kakayahan na ito ay nagpapatunay na napakahalaga para sa tulong sa sakuna at pansamantalang imprastraktura.

Hindi mo dapat isapinal ang isang disenyo nang walang pagsusuri sa site ng eksperto. Lubos naming hinihikayat ang mga stakeholder ng proyekto na kumonsulta sa mga lisensyadong structural engineer o mga may karanasang modular bridge manufacturer. Dapat kang magsagawa ng pag-aaral sa pagiging posible na partikular sa site upang i-map out ang mga lokal na pagkarga sa kapaligiran. Suriin ang iyong eksaktong mga hinihingi sa trapiko at mga kinakailangan sa regulasyon bago magsimula.

FAQ

T: Ano ang pangunahing pagkakaiba sa pagitan ng tulay ng salo at tulay ng beam?

A: Ang isang beam bridge ay direktang lumalaban sa mga vertical load sa pamamagitan ng manipis na baluktot na lakas ng isang solid na materyal. Nangangailangan ito ng makapal, mabibigat na girder. Ang isang truss na disenyo ay humahawak ng timbang sa pamamagitan ng isang geometric na balangkas ng mga tatsulok. Ito ay mahusay na namamahagi ng presyon habang ang tensyon at compression pwersa sa maraming mas magaan na magkakaugnay na mga miyembro.

Q: Gaano katagal karaniwang tumatagal ang isang steel truss bridge?

A: Sa naaangkop na galvanization at mahigpit na regular na pagpapanatili, ang isang steel framework ay madaling tumatagal ng 50 hanggang 75 taon. Ang ilang makasaysayang makabuluhang istruktura ay gumana nang mahigit isang siglo. Ang haba ng buhay ay lubos na nakadepende sa pagkakalantad sa kapaligiran, nakagawiang magkasanib na inspeksyon, at napapanahong mga diskarte sa pagpapagaan ng kalawang.

Q: Maaari bang permanenteng gamitin ang isang bailey truss bridge?

A: Oo, sa ilalim ng tamang mga kondisyon. Bagama"t orihinal na idinisenyo ng mga inhinyero ang mga ito para sa mabilis, pansamantalang pag-deploy, marami ang naglilingkod nang permanente. Kung maayos na pinananatili, galvanized, at pinananatili sa mas mababang trapiko o malalayong access na kapaligiran, ang mga modular na istrukturang ito ay mapagkakatiwalaang makapaglingkod sa mga lokal na komunidad sa loob ng ilang dekada.

Q: Ano ang ginagawang "fracture-critical" ng isang miyembro ng tulay?

A: Ang isang bahagi ng bakal ay kritikal sa pagkabali kung ang biglaang pagkabigo nito ay magiging sanhi ng pagbagsak ng isang bahagi o ang kabuuan ng tulay. Ang mga modernong pamantayan sa engineering ay nagpapagaan sa matinding panganib na ito sa pamamagitan ng pagdidisenyo ng mga redundant load path. Tinitiyak nito na ligtas ang paglilipat ng dynamic na timbang sa mga alternatibong miyembro kung nabigo ang isang koneksyon.
