Ang mga pagkabigo sa imprastraktura at natural na sakuna ay nangangailangan ng agarang aksyon. Bawat oras ng naantalang logistik ay katumbas ng nawalang kita. Ang mga komersyal na proyekto sa konstruksyon ay huminto nang walang maaasahang pansamantalang mga detour. Kailangan namin ng agarang, istruktural na solusyon upang mapanatiling gumagalaw ang trapiko. Madalas nating tinitingnan ang makasaysayang legacy ng Bailey system. Nag-save ito ng mga linya ng supply ilang dekada na ang nakalipas. Dapat tayong mag-pivot sa isang modernong pagsusuri sa engineering ngayon. Habang ang classic na bailey bridge ay nananatiling isang pandaigdigang pamantayan para sa modular deployment, ang mga modernong alternatibo ay nag-aalok ng iba't ibang trade-off. Malaki ang pagkakaiba ng mga ito sa kapasidad ng pagkarga, bilis ng pagpupulong, at mga kinakailangan sa kagamitan. Matututuhan mo kung paano inihahambing ang mga structural system na ito sa mga mahahalagang sukatan ng performance. Susuriin namin ang mga kumplikadong logistik, mga kakayahan sa span, at mga kinakailangang paghahanda sa site. Matutuklasan mo kung aling pansamantalang solusyon sa pagtulay ang akma sa iyong mga partikular na pangangailangan sa proyekto.

Mga Pangunahing Takeaway

• Paggawa vs. Makinarya: Ang mga tulay ng Bailey ay napakahusay sa mga kapaligirang walang heavy lifting equipment, na gumagamit ng paraan ng paglulunsad ng cantilever, samantalang ang mga pre-fabricated na beam bridge ay nangangailangan ng malalaking crane.

• Kahusayan ng Materyal: Ang mga modernong proprietary panel bridge (hal., Mabey, Acrow) ay nag-aalok ng mas mataas na kapasidad ng pagkarga na may mas kaunting mga bahagi kumpara sa mga karaniwang disenyo ng Bailey.

• Flexibility ng Site: Ang modularity ng isang steel Bailey bridge ay nagbibigay-daan para sa on-the-fly span adjustments, hindi tulad ng fixed-length temporary span.

• Desisyon Driver: Ang panghuling pagpili ay nakasalalay sa pagiging naa-access ng site, mga kinakailangang klase ng pagkarga (hal., AASHTO HS20), at pagkaapurahan ng timeline.

Pagtukoy sa Pamantayan ng Tagumpay para sa Temporary Bridge Deployment

Bago ihambing ang mga system, dapat mong tukuyin ang mga hadlang sa proyekto. Sinusukat namin ang tagumpay ng engineering sa pamamagitan ng mga partikular, nasusukat na sukatan. Ang mga variable ng site ang nagdidikta kung aling istraktura ang pinakamahusay na gumaganap. Hindi mo basta-basta mahulaan ang mga kinakailangan sa pagkarga.

Dami ng Pag-load at Trapiko: Malaki ang pagkakaiba ng karaniwang pang-komersyal na trapiko sa mabigat na transportasyong pang-industriya. Ang paggamit ng pedestrian ay nangangailangan ng hindi gaanong mahigpit na kapasidad ng tindig. Ang mga heavy haul truck ay humihiling ng mas mataas na rating ng AASHTO. Dapat mong kalkulahin ang maximum na pag-load ng axle. Mahalaga rin ang papel na ginagampanan ng mga dynamic na epekto. Ang mataas na dalas ng trapiko ay binibigyang diin ang mga pansamantalang kasukasuan nang mas mabilis kaysa sa paminsan-minsang pagtawid ng sasakyan.

Span Dynamics: Dapat mong suriin nang mabuti ang mga hindi sinusuportahang limitasyon sa span. Ang mga maikling span ay kumikilos nang iba kaysa sa pinalawig na mga tawiran ng ilog. Ang mga intermediate na pier ay kinakailangan para sa mga pinahabang abot. Ang mga pagpapaubaya sa pagpapalihis ay nagdidikta kung gaano kalaki ang maaaring yumuko ng isang deck. Dapat mong tiyakin na ang istraktura ay nananatiling matibay sa ilalim ng maximum na kapasidad.

Geotechnical at Access Constraints: Suriin kaagad ang kapasidad ng pagdadala ng lupa. Ang mga abutment ay nangangailangan ng matibay, matibay na lupa. Ang Standard Penetration Tests (SPT) ay tumutulong na kumpirmahin ang katatagan ng lupa. Ang mga paghihigpit sa transportasyon ay nagdidikta ng mga pinapayagang laki ng bahagi. Madalas na tinatanggihan ng mga malalayong site ang malalaking paghahatid ng flatbed. Pinipigilan ng mga matalim na switchback ang mahabang transportasyon ng sinag.

Tsart ng Mga Sukatan ng Tagumpay ng Pansamantalang Bridge

Ang Baseline: Mga Pangunahing Kalamangan ng Steel Bailey Bridge

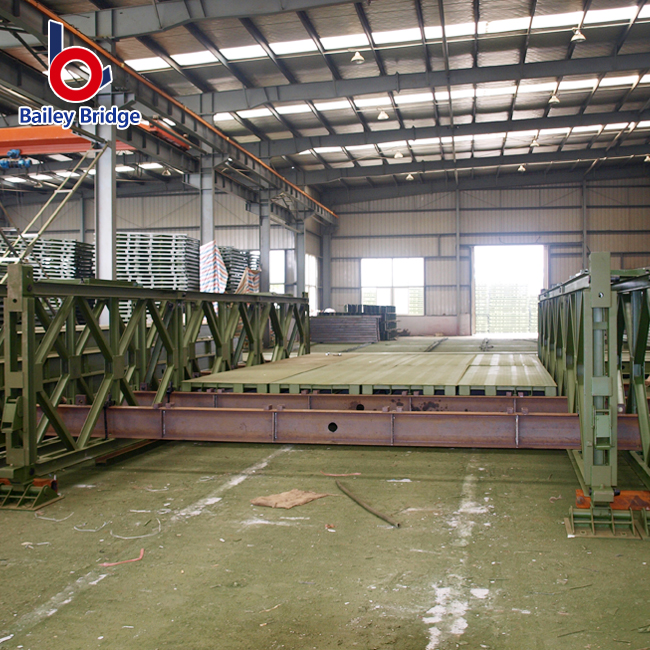

Itinatag ng klasikong steel bailey bridge ang aming engineering baseline. Ito ay umaasa sa napakatalino na pagiging simple. Pinagkakatiwalaan ng mga global construction team ang standardized system na ito. Madali nitong nireresolba ang mga kumplikadong logistical bangungot.

1. Standardized Modularity: Ang pin-jointed truss system ay gumagamit ng standard na 10-foot (3-meter) na mga panel. Madali kang makakapagpalit ng mga bahagi sa pagitan ng mga proyekto. Gumagamit ang mga tripulante ng mga transom, sway braces, at rakers para ikonekta ang mga panel. Tinitiyak ng modularity na ito ang mga bahagi ay mananatiling magkatugma sa pangkalahatan.

2. Makinarya-Free Erection: Ang proseso ng paglulunsad ng cantilever ay hindi nangangailangan ng malalaking crane. Gumagamit ang mga crew ng launching nose at mga espesyal na roller. Ang paggawa ng tao ay dahan-dahang itinutulak ang istraktura sa puwang. Ito ay nagpapatunay na mahalaga para sa malayo o nakaharang na mga site. Nagse-save ito ng mga proyekto kapag hindi maabot ng mabibigat na makinarya ang lokasyon.

3. Scalability: Maaari kang magdagdag ng reinforcing chords sa dynamic na paraan. Ang mga pagsasaayos ng truss ay nagpapataas ng kapasidad ng paggugupit at pagbaluktot. Maaari kang mag-upgrade ng Single-Single setup sa Double-Single na configuration. Direktang iniangkop ng mga inhinyero ang kapasidad ng tulay sa lugar.

Pinakamahusay na Kasanayan: Palaging imbentaryo ang iyong mga modular pin bago simulan ang pagpupulong. Ang mga nawawalang shear pin ay huminto kaagad sa mga manu-manong paglulunsad.

Bailey Bridge kumpara sa Modern Modular Panel Bridges (Acrow, Mabey)

Ang modernong engineering ay napabuti sa klasikong modular na konsepto. Ang mga pagmamay-ari na system tulad ng Acrow o Mabey ay nangingibabaw sa mga highway detour ngayon. Dapat nating suriin kung paano sila naiiba sa mga tradisyonal na setup.

Materyal na Yield at Decking Variations

Ang mga modernong proprietary system ay gumagamit ng high-yield tensile steel. Ang materyal na ito ay nagpapahintulot sa mga panel na magdala ng mas mabibigat na karga. Ang mga tradisyunal na sistema ay madalas na umaasa sa karaniwang banayad na bakal. Ang mataas na ani na bakal ay binabawasan ang kabuuang bigat ng istraktura. Nag-aalok ito ng higit na mga ratio ng lakas-sa-timbang.

Ang mga materyales sa pagde-deck ay nagpapakita rin ng mga kakaibang pagkakaiba. Ang mga tradisyunal na setup ay madalas na gumagamit ng mga tabla ng troso o mga pangunahing bakal na plato. Ang mga nabubulok na troso at mga plato ay nagiging makinis sa ilalim ng ulan. Nagtatampok ang mga modernong panel bridge ng orthotropic steel deck. Ang mga espesyal na deck na ito ay namamahagi ng mga karga ng gulong sa isang mas malawak na lugar. Nag-aalok sila ng higit na paglaban sa pagkapagod. Ang mga tauhan ay nag-install ng mga ito nang mas mabilis kaysa sa paglalagay ng mga indibidwal na tabla ng troso.

Bilang ng Bahagi at Bilis ng Pagpupulong

Ang Granularity ay tumutukoy sa tradisyonal na sistema. Nangangailangan ito ng daan-daang maliliit na pin, bolts, at braces. Ang mga modernong panel bridge ay gumagamit ng mas kaunting mga bahagi. Umaasa sila sa mas malalaking structural pin. Nagtatampok din ang mga ito ng mas mahabang baseline na seksyon. Ang disenyong ito ay makabuluhang binabawasan ang kabuuang oras ng paggawa.

Ang mas kaunting mga koneksyon ay nangangahulugan ng mas mabilis na pagpupulong. Ang isang modernong proprietary bridge ay nangangailangan ng mas kaunting butil-butil na paggawa. Gayunpaman, mas tumitimbang ang mga malalaking sangkap na ito. Kadalasan kailangan mo ng maliliit na crane para iposisyon ang mga modernong panel. Ang tradisyunal na sistema ay nananatiling superior para sa purong manu-manong pag-aangat.

Bailey Bridge kumpara sa Prefabricated Beam at Flatbed Bridges

Ang mga prefabricated beam bridge ay nag-aalok ng isang napaka-ibang diskarte sa pag-deploy. Dumating sila nang pre-assembled o sa napakalaking mga seksyon. Dapat nating ihambing ang kanilang logistical realities laban sa modular trusses.

Logistics at Transportasyon

Ang mga beam bridge ay nangangailangan ng napakalaking flatbed transport. Dapat manatiling walang harang ang daan sa kalsada. Madaling hinaharangan ng mga masikip na kalsada sa bundok ang mga flatbed na paghahatid. Ang mga istruktura ng beam ay humihiling din ng mabibigat na crane para sa paglalagay. Hindi ka maaaring manu-manong itulak ang isang kongkretong sinag sa isang puwang.

Ang mga bahagi ng modular truss ay umaangkop sa mga karaniwang komersyal na trak. Maaari mong dalhin ang mga ito sa mas maliliit na batch. Maaaring manu-manong i-offload ng mga crew ang mga panel kung nabigo ang mga forklift. Ang logistical flexibility na ito ay ginagawang perpekto ang mga modular na disenyo para sa mga disaster zone. Iniiwasan mo ang bangungot ng pagdadala ng malalaking kargada.

Mga Limitasyon ng Span

Ang mga beam bridge ay nangingibabaw sa mga maikling span. Nananatili silang lubos na mahusay para sa mga tawiran sa ilalim ng 40 talampakan. Mabilis na ibinabagsak sila ng mga construction team sa lugar. Gayunpaman, nagiging imposible ang mga ito para sa mahabang hindi suportadong pagtawid. Ang isang 150-foot beam ay hindi madaling mag-navigate sa mga pampublikong kalsada.

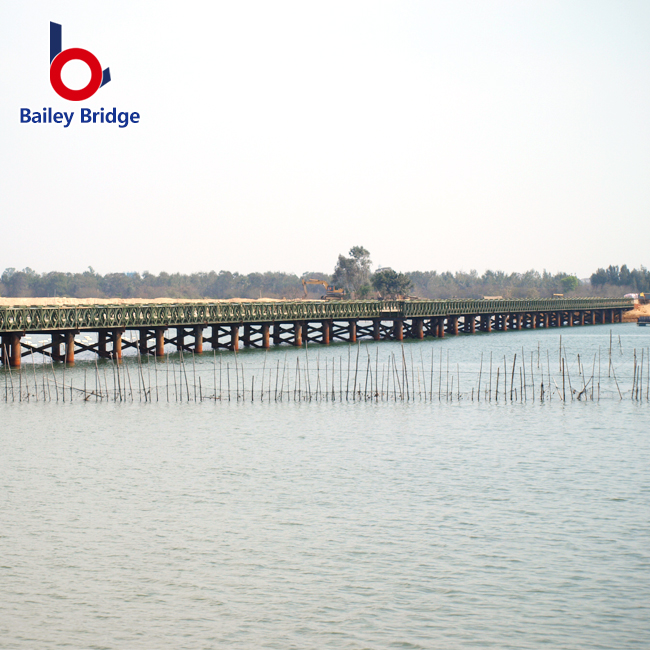

Ang mga sistema ng truss ay umuunlad sa malawak na puwang. Ang lalim ng kanilang istruktura ay nagpapahintulot sa kanila na maabot ang mahabang distansya nang ligtas. Maaari mong i-link ang mga panel nang walang katapusan sa mga intermediate na pier. Ang mga modular na disenyo ay ganap na tinatalo ang mga beam bridge kapag ang mga kinakailangan sa span ay lumampas sa karaniwang mga limitasyon sa trak.

Bailey Bridge kumpara sa Pontoon at Floating Bridges

Ang mga tawiran sa tubig ay nagpapakita ng mga natatanging hamon. Minsan pinipili ng mga inhinyero ang mga lumulutang na tulay kaysa sa mga nakapirming istruktura. Dapat nating suriin kung paano kumpara ang mga tulay ng salo sa mga sistema ng pontoon.

Mga Kinakailangang Pangkapaligiran at Terrain

Ang mga lumulutang na tulay ay nangangailangan ng lubos na mapapamahalaang agos ng tubig. Madaling tinatangay ng mabibilis na ilog ang mga pontoon. Nangangailangan din sila ng banayad na mga slope ng bangko para sa pag-access ng sasakyan. Ang hydrodynamic drag ay patuloy na nagbabanta sa mga lumulutang na pier. Maaaring mabutas ng mga debris strike ang mga buoyancy cells.

Ang mga tulay ng truss ay ganap na lumalampas sa mga kondisyon ng tubig. Ligtas silang sumasaklaw sa ibabaw ng linya ng baha. Umaasa sila sa mga engineered bank abutment. Hindi ka nag-aalala tungkol sa pagtaas ng antas ng tubig. Ang salo ay nananatiling immune sa pana-panahong pagbabagu-bago ng ilog.

Katatagan ng Pag-load

Ang mga steel trusses ay nag-aalok ng matibay na structural predictability. Alam mo eksakto kung magkano ang deck ay magpapalihis. Ang mga lumulutang na tulay ay dumaranas ng dynamic na paglilipat ng karga. Ang mga mabibigat na trak ay lumilikha ng mga lokal na depresyon sa tubig. Ang kubyerta ay gumulong at tumataas habang tumatawid ang mga sasakyan.

Nililimitahan ng buoyancy dependence na ito ang bilis. Dapat gumapang ang trapiko sa mga tulay ng pontoon. Ang mga nakapirming modular na tulay ay nagbibigay-daan sa normal na daloy ng trapiko. Nagbibigay ang mga ito ng matatag, parang konkretong karanasan sa pagmamaneho.

Mga Realidad ng Pagpapatupad at Pagbabawas ng Panganib

Ang mga pansamantalang istruktura ay nangangailangan ng mahigpit na pangangasiwa. Hindi mo maaaring ituring ang mga ito bilang mga kaswal na pag-install. Dapat nating pagaanin ang mga panganib sa panahon ng pagpupulong at aktibong paggamit.

Kakayahang Paggawa: Ang mga mano-manong pin-joint assemblies ay nag-aanyaya ng pagkakamali ng tao. Maaaring mapansin ng mga crew ang nawawalang sway brace. Maaari silang mag-install ng mga panel pabalik. Ang mahigpit na pagsunod sa mga diagram ng engineering ay sapilitan. Dapat i-verify ng mga superbisor ng site ang bawat koneksyon. Ang isang nawawalang shear pin ay nakompromiso ang buong salo.

Paghahanda ng Site: Ang pansamantalang tiyak ay hindi nangangahulugan ng zero prep. Kailangan mo ng perpektong antas ng paglulunsad ng mga lugar. Dapat suportahan ng lupa ang mga roller sa panahon ng pagtulak ng cantilever. Ang mga crew ay dapat mag-install ng engineered bearing plates sa mga abutment. Ang mga plate na ito ay namamahagi ng napakalaking load sa lupa. Ang paglaktaw sa compaction ng lupa ay humahantong sa agarang pagkabigo sa abutment.

Inspeksyon at Pagsunod: Ang pagpapanatili ay hindi nagtatapos pagkatapos ng pag-install. Dapat kang magsagawa ng mga regular na pagsusuri ng torque. Ang mga bolts ay nanginginig nang maluwag sa ilalim ng dynamic na trapiko. Ang mga inspektor ay dapat magsagawa ng mga visual na pagsusuri ng lahat ng mga shear pin. Ang mataas na dalas ng trapiko ay nagdudulot ng pagkapagod sa metal. Dapat kang magtatag ng lingguhang checklist ng pagsunod.

Karaniwang Pagkakamali: Huwag kailanman balewalain ang pagguho ng bangko. Mabilis na hinuhugasan ng malakas na ulan ang abutment na lupa. Palaging maglagay ng riprap o retaining wall sa paligid ng mga pansamantalang pundasyon.

The Decision Matrix: Shortlisting Your Temporary Bridge Solution

Ang pagpili ng tamang istraktura ay nangangailangan ng layunin na pagsusuri. Dapat mong itugma ang mga kakayahan sa tulay sa mga hadlang sa proyekto. Malinaw naming maikategorya ang mga ideal na kaso ng paggamit.

Kailan pipili ng Steel Bailey Bridge: Piliin ang system na ito para sa mga malayuang lokasyon ng access. Nangibabaw ito kapag nananatiling hindi mahulaan ang mga kinakailangan sa span. Panalo ito kapag kulang ka sa mabibigat na crane. Ang magagamit na manu-manong paggawa ay nagtutulak sa pagpiling ito. Ang mga ahensya sa pagtulong sa kalamidad ay umaasa lamang dito para sa mga kadahilanang ito.

Kailan pipili ng Modern Panel Bridges: Piliin ang mga ito para sa mga high-budget na highway detour. Ganap nilang pinangangasiwaan ang mga kinakailangan sa matinding bigat. Nagsisilbi silang mabuti para sa pangmatagalan, semi-permanenteng paggamit. Mas gusto ng mga departamento ng highway ang kanilang mabilis na pagpupulong at orthotropic decking.

Kailan pipili ng Prefab Beam Bridges: Mag-opt para sa mga beam sa maikling span. Pinakamahusay na gumagana ang mga ito sa madaling pag-access sa highway. Kailangan mo ng maraming mabibigat na makinarya na nasa lugar na. Mahusay sila sa mga karaniwang commercial subdivision.

Paghahambing ng Deployment Scenario

Konklusyon

Ang klasikong modular truss ay malayo sa hindi na ginagamit. Ito ay nananatiling lubos na dalubhasa para sa matinding logistical flexibility. Ito ay ganap na nangingibabaw sa mga kapaligiran na kulang sa kagamitan. Bagama"t nag-aalok ang mga modernong proprietary panel ng mas mabilis na decking at mas mataas na lakas ng ani, hinihiling nila ang mas mahusay na access sa site. Ang mga prefabricated beam at floating pontoon ay nagsisilbi sa napakakitid, partikular na mga kaso ng paggamit. Dapat mong ibase ang iyong panghuling desisyon sa aktwal na mga katotohanan sa site kaysa sa mga pagpapalagay.

Payuhan ang mga stakeholder na magsagawa kaagad ng pormal na geotechnical site survey. Dapat kang kumunsulta sa mga lisensyadong inhinyero sa istruktura. Dapat silang magpatakbo ng masusing modelo ng pag-load-simulation bago ka bumili ng anumang mga materyales. I-secure ang iyong mga abutment, i-verify ang iyong mga ruta ng transportasyon, at piliin ang system na ginagarantiyahan ang ligtas, tuluy-tuloy na daloy ng trapiko.

FAQ

T: Gaano katagal ligtas na aabot ang isang pansamantalang bakal na tulay ng Bailey?

A: Ang mga limitasyon ng configuration ay nagdidikta ng mga maximum na haba. Karaniwang umaabot ang mga ito ng hanggang 200 talampakan (60 metro) na hindi sinusuportahan. Ang eksaktong span ay ganap na nakasalalay sa kinakailangang kapasidad ng pagkarga at pagsasaayos ng truss. Ang mas mabibigat na load ay nangangailangan ng doble o triple truss reinforcements, na bahagyang binabawasan ang maximum na hindi sinusuportahang abot dahil sa self-weight.

T: Kailangan ko ba ng espesyal na kagamitan upang mag-install ng tulay ng Bailey?

A: Hindi mo kailangan ng espesyal na kagamitan. Madalas na gumagamit ang mga crew ng manu-manong proseso ng paglulunsad ng cantilever. Nag-ipon sila ng mga seksyon sa mga roller at itulak ang istraktura sa puwang. Gayunpaman, ang paggamit ng crane ay makabuluhang nagpapabilis sa pagpupulong kung ang site ay nagbibigay-daan para sa mabibigat na makinarya na ma-access.

Q: Ano ang pagkakaiba ng standard at baily bridges?

A: Bagama't madalas maling spelling bilang ' baily bridges ,' ang karaniwang Bailey bridge ay sumusunod sa eksaktong parehong modular truss engineering na prinsipyo sa buong mundo. Walang pagkakaiba sa istruktura. Ang parehong mga termino ay tumutukoy sa magkaparehong pin-jointed, modular steel bridge system na idinisenyo para sa mabilis na pag-deploy sa pansamantala o emergency na mga sitwasyon.

Q: Maaari bang maging permanenteng istraktura ang pansamantalang tulay ng Bailey?

A: Oo, maaari silang magsilbi bilang mga permanenteng istruktura. Dapat mong mahigpit na pamahalaan ang mga kinakailangan sa pagpapanatili. Ang pangmatagalang paggamit ay nangangailangan ng wastong galvanisasyon upang maiwasan ang kaagnasan. Dapat ding subaybayan ng mga inhinyero ang mga limitasyon sa pagkapagod sa ilalim ng tuluy-tuloy, pabago-bagong pagkarga ng trapiko. Ang pag-upgrade ng decking at pagsasagawa ng mga regular na pag-inspeksyon ng shear pin ay tumitiyak sa integridad ng istruktura sa paglipas ng mga dekada.
