Ang pagtulay ng napakalaking pisikal na haba sa ilalim ng matinding pagkarga ay nagpapakita ng walang hanggang hamon sa engineering. Dapat kang tumawid sa mga ilog, lambak, o aktibong highway nang hindi pinatataas ang patay na bigat ng mismong istraktura. Ang pag-asa lamang sa solid concrete beam ay kadalasang nabigo sa pinahabang haba. Sila ay nagiging masyadong mabigat upang suportahan ang kanilang sarili.

Ang isang truss bridge ay perpektong malulutas ang problemang ito. Gumagamit ito ng load-bearing superstructure na binubuo ng magkakaugnay na mga tatsulok. Ang mga geometric na unit na ito ay mahusay na namamahala sa tensyon at compression sa buong span. Ibinahagi nila ang napakalaking bigat mula sa gitnang punto at itinutulak ito palabas patungo sa mga pundasyong suporta.

Ang paglipat sa kabila ng teoretikal na mekanika ay nangangailangan ng pagsusuri ng mga praktikal na parameter ng proyekto. Ang gabay na ito ay nagsisilbing isang tumpak na tool sa paggawa ng desisyon para sa mga tagaplano, developer, at inhinyero. Tutulungan ka naming matukoy kung mahigpit na naaayon ang mga matatag na framework na ito sa mga hadlang sa iyong site, mga kahilingan sa istruktura, at mga mandato sa pagsunod. Matututuhan mo kung saan eksakto ang mga istrukturang ito at kung saan ang mga alternatibong disenyo ay maaaring magsilbi sa iyo nang mas mahusay.

Mga Pangunahing Takeaway

• Mataas na Strength-to-Weight Ratio: Ang mga istruktura ng truss ay mahusay sa mga senaryo na nangangailangan ng mahabang span at mataas na live-load na kapasidad (hal., mga linya ng tren, komersyal na highway) na may kaunting paggamit ng materyal.

• Modular Versatility: Ang mga prefabricated na disenyo, tulad ng bailey truss bridge, ay nag-aalok ng mabilis na pag-deploy para sa pansamantala, emergency, o remote-access na mga application.

• Mga Trade-off sa Pagpapanatili: Bagama't lubos na matibay, ang pagiging kumplikado ng magkakaugnay na mga node ay nagpapataas ng mga pangmatagalang kinakailangan sa inspeksyon at kahinaan sa kaagnasan kumpara sa mga simpleng beam o slab bridge.

• Mahuhulaan na Scalability: Ang mga disenyo ng truss ay nagbibigay-daan sa mga inhinyero na tumpak na magmodelo ng pamamahagi ng stress, na ginagawa silang isang mababang-panganib, sumusunod na pagpipilian para sa mga standardized na proyekto ng munisipyo at industriya.

The Engineering Imperative: Paano Namamahagi ang Truss Bridges ng Load

Ang mga proyektong sumasaklaw sa malalawak na mga hadlang ay hindi maaaring palaging umaasa sa mga sentral na pier ng suporta. Ang mga hadlang sa kapaligiran ay madalas na nagbabawal sa mga konkretong pundasyon sa gitna ng ilog. Ang mga tagaplano ay lubhang nangangailangan ng mga istrukturang sumusuporta sa napakalaking live load sa mga tuluy-tuloy na puwang. Ang isang solid steel beam ay lumubog sa ilalim ng matinding gitnang presyon. Masyado lang itong tumitimbang para manatiling mahusay sa malalayong distansya.

Ang mga tatsulok ay malulutas ang eksaktong problema sa engineering. Ang mga magkakaugnay na triangular na yunit ay nagko-convert ng mga mapanganib na sandali ng baluktot sa mga direktang puwersa ng ehe. Nangangahulugan ito na ang mga indibidwal na miyembro ng istruktura ay nakakaranas ng purong tensyon o purong compression. Bihira silang makaranas ng mga baluktot na puwersa. Ang itaas na pahalang na chord ay karaniwang humahawak ng mabigat na compression. Ang ibabang pahalang na mga chord ay sumisipsip ng kumakalat na pag-igting. Ang mga miyembro ng dayagonal ay mahusay na naglilipat ng mga puwersa sa pagitan ng mga itaas at ibabang layer na ito.

Ang geometric na kahusayan na ito ay kapansin-pansing binabawasan ang kabuuang structural steel na kinakailangan. Ino-optimize ng mga inhinyero ang pagkonsumo ng materyal nang walang kahirap-hirap. Ibinababa nila ang mabibigat na dami ng pagkuha ng materyal sa mga unang yugto ng pagpaplano. Nakakamit mo ang hindi kapani-paniwalang kapasidad na nagdadala ng pagkarga habang pinapanatili ang isang nakakagulat na magaan na superstructure. Ang bukas na balangkas ay nagpapahintulot sa mga puwersa na makapaglakbay nang mahuhulaan. Maaaring kalkulahin ng mga inhinyero ang mga landas ng pagkarga nang may ganap na katiyakan sa matematika.

Ang nahuhulaang pamamahagi ng stress ay makabuluhang binabawasan ang mga panganib sa pagkabigo sa istruktura. Alam ng mga inspektor kung aling mga joints ang humahawak ng pinakamataas na stress. Maaari nilang palakasin ang mga partikular na node na ito sa panahon ng pagmamanupaktura. Pinipigilan ng naka-target na lakas na ito ang sakuna na buckling. Pinapanatili nitong ligtas na gumagalaw ang mabigat na komersyal na trapiko sa ibabaw ng mapanganib na lupain.

Pangunahing Aplikasyon: Para Saan Ginagamit ang Truss Bridge?

Inilalagay ng mga inhinyero ang mga geometric na balangkas na ito sa maraming hinihinging kapaligiran. Nag-aalok ang mga ito ng mga natatanging pakinabang kaysa sa cable suspension o solid arch alternatives. Ang kanilang katigasan ay ginagawa silang kailangang-kailangan para sa mga partikular na sitwasyong mabigat sa tungkulin.

Nakikita namin ang mga ito na gumagana nang maganda sa apat na pangunahing kategorya ng imprastraktura:

1. Commercial Freight Railways: Ang mga tren ay nagpapataw ng napakalawak, puro pabago-bagong karga. Ang mga triangulated framework ay mahusay na namamahagi ng malalaking rolling weight na ito. Pinipigilan nila ang localized buckling sa ilalim ng mga multi-toneladang sasakyan ng kargamento. Ang mga solid beam ay tumalbog o umuugoy sa ilalim ng gayong matinding panginginig ng boses.

2. Mga Overpass ng Highway: Madalas mong makita ang mga ito na sumasaklaw sa mga multi-lane na interstate highway. Hindi sila nangangailangan ng mga haligi ng gitnang suporta. Pinapanatili nitong ganap na malinaw at ligtas ang mga aktibong daanan ng trapiko sa ibaba. Mas kaunting konkretong obstacle ang kinakaharap ng mga driver.

3. Pedestrian at Cyclist Pathways: Pinapaboran sila ng mga tagaplano ng lunsod para sa mga aktibong network ng transportasyon. Nagbibigay ang mga ito ng ligtas na pagtawid sa mga mapanganib na interseksyon sa lunsod. Ang bukas na visual aesthetic ay mahusay na pinagsama sa mga modernong cityscape.

4. Mga Suporta sa Industrial Pipeline: Ginagamit ito ng mga mabibigat na industriya upang magdala ng mga pipeline ng likido o gas sa mabagsik na lupain. Pinoprotektahan ng matibay na istraktura ng bakal ang mga sensitibong tubo mula sa paglilipat ng kapaligiran. Pinipigilan nila ang mga mapanganib na pipeline na lumubog sa mga bangin.

Ang mga ito ay gumagana nang walang kamali-mali sa mga lugar na nagbabawal sa tradisyonal na pagtatayo ng pier. Tinatanggihan ng mga deep shipping channel ang paglalagay ng mid-water pier. Ang hindi matatag na mga ilog ay pumipigil sa malalim na pagbabarena sa pundasyon. Ang isang mahusay na dinisenyo na triangulated span ay ganap na nilalampasan ang mga sagabal sa antas ng lupa. Tinutulay mo ang agwat sa pamamagitan ng pag-angkla lamang sa mga matatag na pampang ng ilog.

Ang Modular Advantage: Deployment at Flexibility

Ang modernong konstruksiyon ay nangangailangan ng bilis at kakayahang umangkop. Ang mga prefabricated na bahagi ng istruktura ay eksaktong naghahatid ng kinakailangang flexibility na ito. Maaari mong tipunin ang mga ito sa mga napapamahalaang seksyon sa labas ng site. Ang pagdadala ng maliliit na piraso ay nagpapatunay na mas madali kaysa sa paghakot ng malalaking kongkretong girder.

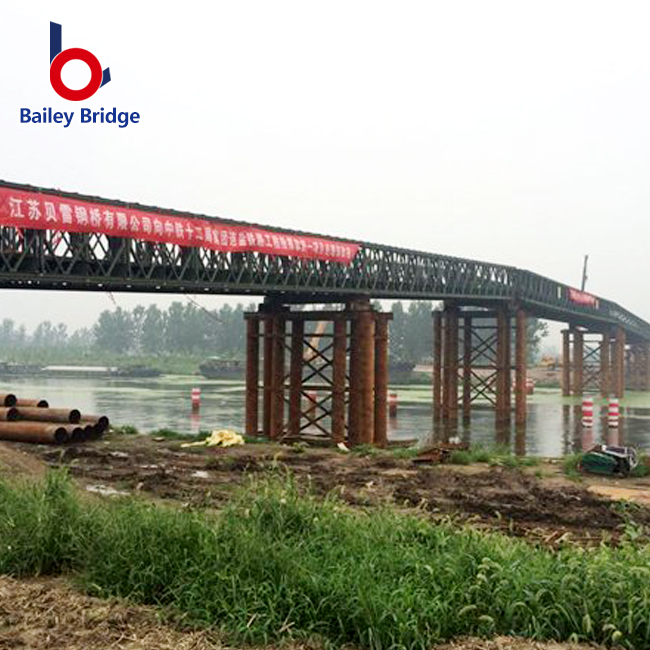

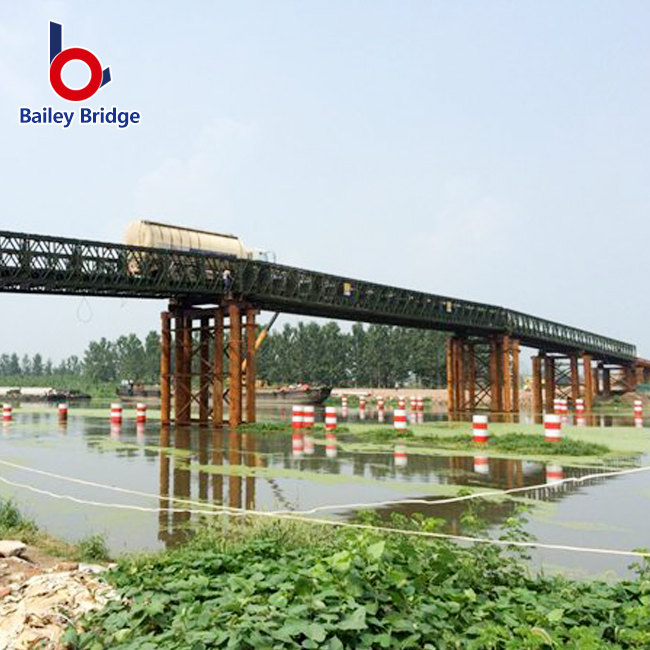

Tingnan natin ang isang tiyak, lubos na maraming nalalaman na pag-ulit. Ang isang bailey truss bridge ay kumakatawan sa ganap na tuktok ng modular engineering. Nagmula sa mahigpit na pangangailangang militar, nagbibigay ito ng walang kaparis na bilis ng pag-deploy. Ikinonekta ng mga manggagawa ang mga standardized steel panel gamit ang simple, heavy-duty na pin. Hindi sila nangangailangan ng kumplikadong kagamitan sa hinang sa site. Maaari mong tipunin ang balangkas sa lupa. Pagkatapos ay ilulunsad mo ang buong pagpupulong sa isang puwang gamit ang mga dalubhasang roller.

Lubos na umaasa ang mga koponan sa pagtulong sa kalamidad sa mga modular system na ito. Kapag ang mga pana-panahong baha ay naghuhugas ng permanenteng imprastraktura, mabilis na ipinapatupad ng mga inhinyero ang mga kapalit na ito. Ibinabalik nila ang mahahalagang linya ng suplay sa loob lamang ng mga araw. Ang mga remote na operasyon ng pagmimina at pagtotroso ay lubos ding ginagamit ang mga ito. Nagkakaroon sila ng mabilis, maaasahang access sa mga nakahiwalay na resource grids.

Kapag natapos na ang proyekto, madaling lansagin ng mga crew ang istraktura. Ibinabalik nila ang mga karaniwang panel sa mga regular na flatbed na trak. Maaari mong ilipat ang buong superstructure sa isang bagong site. Ang hindi kapani-paniwalang muling paggamit na ito ay nagpapaliit sa nasayang na materyal. Pina-maximize nito ang structural utility sa maramihang mga pansamantalang proyekto sa pag-access.

Pagsusuri sa mga Trade-off: Pagpapanatili kumpara sa Durability

Ang bawat pagpipilian sa istruktura ay nagdadala ng mga tiyak na pagpapatakbo ng trade-off. Dapat mong balansehin ang paunang lakas ng istruktura laban sa mga pangmatagalang kinakailangan sa pangangalaga. Ang mga triangulated framework na ito ay nag-aalok ng hindi kapani-paniwalang tigas. Gayunpaman, hinihiling nila ang mahigpit, napapanatiling mga gawain sa inspeksyon.

Ang balangkas ay naglalaman ng daan-daang magkakaugnay na mga node. Nagtatampok ito ng maraming gusset plate at bolted joints. Ang bawat punto ng koneksyon ay nangangailangan ng pagsubaybay.

• Karaniwang Pagkakamali: Pagpapabaya sa joint clearance. Ang mga labi ay madaling nakakakuha ng kahalumigmigan sa loob ng masikip na koneksyon ng gusset plate. Ang nakulong na kahalumigmigan na ito ay nagpapabilis ng hindi nakikitang kalawang sa kalaliman ng mga kasukasuan.

• Karaniwang Pagkakamali: Hindi pinapansin ang maliit na pinsala sa epekto. Ang mga over-height na sasakyan ay madalas na humahampas sa lower sway braces. Kahit na ang mga menor de edad na pisikal na epekto ay nakompromiso ang pangkalahatang geometric na pamamahagi ng pagkarga sa paglipas ng panahon.

• Pinakamahusay na Kasanayan: Magpatupad ng mga visual na inspeksyon na tinulungan ng drone. Madaling ma-access ng mga drone ang matataas, mapanganib na chord. Kinukuha nila ang detalyado at mataas na resolution na koleksyon ng imahe ng mga koneksyong bakal na mahirap maabot.

• Pinakamahusay na Kasanayan: Maglagay ng mga advanced na protective coatings nang sistematiko. Ang regular na pagpipinta ay epektibong pinipigilan ang kaagnasan sa atmospera. Lubhang tumutok sa mga nakalantad na lugar na madaling kapitan ng akumulasyon ng asin sa kalsada.

Kung ikukumpara sa isang makinis na kongkretong slab, ang masalimuot na geometry na ito ay nakakakuha ng higit pang mga debris sa kapaligiran. Ang mga dumi ng ibon, asin sa kalsada, at dumi na tinatangay ng hangin ay patuloy na naninirahan sa mga nakalantad na mga miyembro ng bakal. Dapat kang maglaan ng sapat na mapagkukunan ng tauhan para sa regular na paglilinis. Ang regular na paghuhugas ng kuryente ay nagpapahaba ng habang-buhay ng proteksiyon na pintura. Tinitiyak ng aktibong pagpapanatili na ang geometry ay nananatiling hindi nakompromiso sa loob ng mga dekada.

Mga Karaniwang Pagkakaiba-iba ng Arkitektura

Pino ng mga inhinyero ang pangunahing triangulated na konsepto sa ilang mga standardized na variation. Ang bawat natatanging uri ay humahawak sa mga puwersang mekanikal na bahagyang naiiba. Pinipili namin ang mga partikular na modelo batay lamang sa haba ng span, uri ng pagkarga, at mga kinakailangan sa clearance.

Suriin natin ang isang paghahambing sa istruktura ng mga pinakakilalang disenyo.

Ang iyong pagpili ay higit na nakasalalay sa inaasahang uri ng live na pagkarga. Ang mga disenyo ni Warren ay nangingibabaw sa mga modernong proyekto sa trapiko ng sasakyan. Ang kanilang mas simpleng geometry ay binabawasan ang oras ng pagmamanupaktura. Ang mga pagkakaiba-iba ng Pratt ay nananatiling sikat sa kasaysayan para sa mabibigat na linya ng tren. Mahusay nilang hinahawakan ang maindayog na paghampas ng mga gulong ng tren. Pinipigilan ng pagpili ng tamang geometry ang over-engineering at pinapanatiling na-optimize ang paggamit ng materyal.

Decision Matrix: Kailan Pumili ng Truss Structure

Paano ka magpapasya kung ito ang tamang landas ng engineering? Kailangan mo ng malinaw at layunin na balangkas ng pagsusuri. Ang pag-asa sa mga kagustuhan sa aesthetic ay kadalasang humahantong sa mga hindi mahusay na istruktura.

Una, suriin nang mabuti ang haba ng iyong pisikal na span. Mahigpit silang mahusay sa hanay ng katamtaman hanggang sa mahabang span. Karaniwan, nangangahulugan ito ng mga bukas na puwang na umaabot sa pagitan ng 150 at 500 talampakan. Ang mga mas maikling span ay kadalasang pinapaboran ang mga simple, gawa na kongkretong beam. Ang napakahabang mga kahabaan ay maaaring mangailangan ng malalaking suspension cable.

Pangalawa, suriin nang mabuti ang iyong mga hadlang sa pundasyon. Suriin ang lupa sa ibaba ng tawiran. Kung hindi kayang suportahan ng lupa ang mga intermediate na kongkretong pier, kailangan mo ng matibay, self-supporting span. Ang triangulated framework ay nagdadala ng sarili nitong timbang nang walang putol sa open air. Naka-angkla lamang ito nang ligtas sa dalawang dulong dulo.

Pangatlo, isaalang-alang ang mga lokal na kondisyon sa kapaligiran. Malaki ang pakinabang ng mga high-wind area mula sa open framework na disenyo. Ang hangin ay dumiretso sa superstructure nang walang kahirap-hirap. Ang isang solidong plate girder ay agresibong sasalo ng hangin. Makakaranas ito ng mapanganib na lateral pressure sa panahon ng malalaking bagyo.

Panghuli, tingnan ang iyong logistik sa transportasyon. Ang paghahatid ng napakalaking, solid concrete beam ay nangangailangan ng mataas na dalubhasang logistik sa paghakot. Nakakaabala ito nang husto sa lokal na trapiko. Sa kabaligtaran, maaari kang mag-transport ng modular steel chords sa mga karaniwang komersyal na trak. I-assemble mo sila nang direkta sa huling destinasyon. Ang pagiging simple ng logistik na ito ay nakakatipid ng napakalaking oras sa mga nakahiwalay na lugar ng trabaho.

Konklusyon

Ang pagpili ng tamang bridging solution ay nangangailangan ng pagbabalanse ng mga pangangailangan sa istruktura laban sa mga katotohanan sa kapaligiran. Sa pamamagitan ng paggamit ng geometric na kahusayan, tumawid ka ng malalawak na distansya nang ligtas nang walang hindi kinakailangang masa.

• Pag-aralan nang maaga ang iyong mga pisikal na hadlang. Tukuyin kung ang mahihirap na kondisyon sa lupa ay nagbabawal sa intermediate na paglalagay ng pier bago i-finalize ang iyong mga blueprint ng disenyo.

• I-capitalize ang likas na modularity. Isaalang-alang ang mga prefabricated na bahagi ng bakal para sa mga proyektong humihingi ng pinabilis na mga timeline ng deployment o pansamantalang pag-access sa mapagkukunan.

• Magplano para sa proactive na panghabambuhay na pagpapanatili. Magtatag ng mahigpit na iskedyul ng inspeksyon kaagad pagkatapos ng pag-install, na nakatuon nang husto sa mga gusset plate at pinagsamang integridad.

• Kumonsulta nang agresibo sa mga sertipikadong structural engineer. Ang tumpak na mathematical stress modeling ay pumipigil sa mapanganib na under-designing at pinapanatili ang paggamit ng materyal na mahigpit na na-optimize.

FAQ

Q: Gaano katagal ang isang tipikal na istraktura ng steel truss?

A: Kapag ang mga crew ay nagsagawa ng regular na pagpapanatili at sistematikong naglalagay ng mga protective coatings, madali silang lumampas sa 75-taong habang-buhay. Maraming makasaysayang halimbawa ang nanatiling ganap na gumagana sa loob ng mahigit isang siglo. Ang ganap na pangunahing kadahilanan ay nagsasangkot ng agresibong pag-iwas sa kaagnasan sa magkakaugnay na mga istrukturang node.

T: Maaari bang suportahan ng mga frameworks na ito ang modernong trapiko ng komersyal na trak?

A: Oo, regular silang nagdadala ng napakabigat na trapiko sa highway. Partikular na kinakalkula ng mga inhinyero ang mga miyembro ng istruktura upang mapaunlakan ang mga modernong, high-density na live load. Pinipigilan ng geometric na disenyo ang localized buckling sa ilalim ng mabibigat na komersyal na semi-truck.

Q: Mahirap ba silang mag-assemble sa mga malalayong lokasyon?

A: Hindi. Malaki ang pakinabang nila para sa mga malalayong lugar. Dinadala mo ang mga ito sa maliliit, modular na piraso gamit ang mga karaniwang sasakyan. Binubuo sila ng mga crew gamit ang mga pangunahing tool at mabibigat na pin. Ito ay ganap na nag-aalis ng pangangailangan para sa napakalaking on-site lifting crane.

Q: Bakit ang ilang mga disenyo ay may bukas na tuktok habang ang iba ay nakapaloob?

A: Ito ay mahigpit na nakasalalay sa kinakailangang span at load. Ang mga disenyo ng "Sa pamamagitan ng" ay ganap na nakapaloob sa trapiko para sa maximum na tigas sa napakahabang gaps. Hinahayaan ng mga disenyo ng "Pony" na nakabukas ang tuktok. Nagtitipid ito ng materyal sa mas maiikling haba habang pinapayagan ang mga matataas na sasakyan na malayang dumaan.
