CB200 Modular Bailey Bridge sa Malaysia

Pangkalahatang -ideya ng Proyekto:

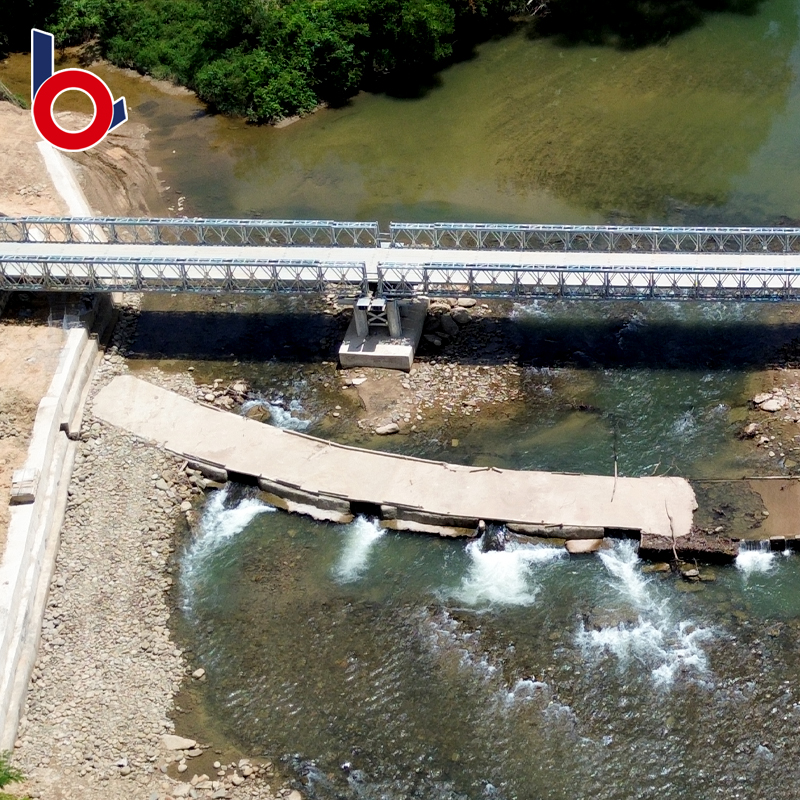

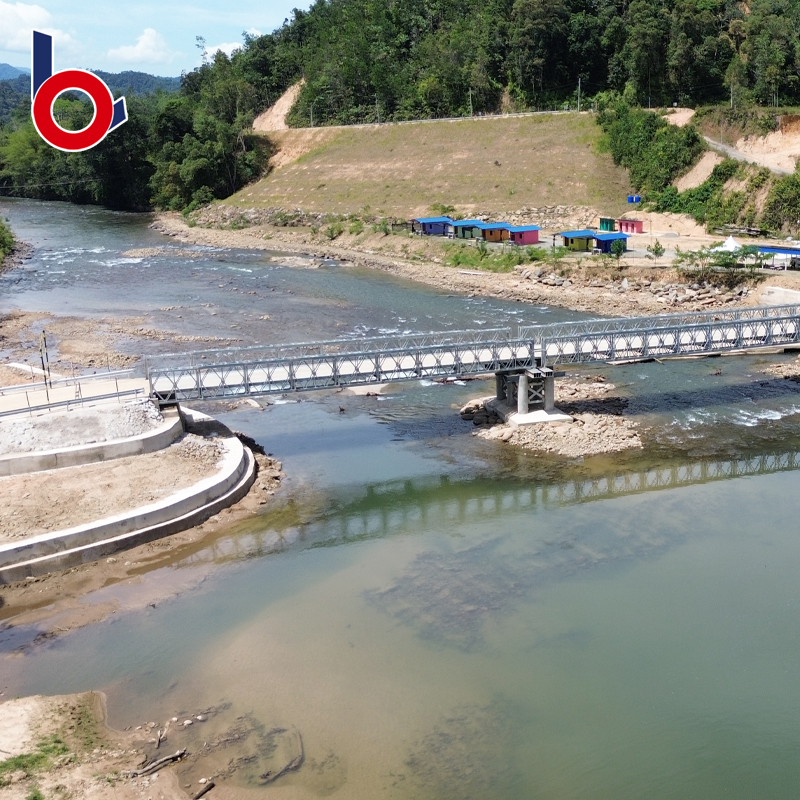

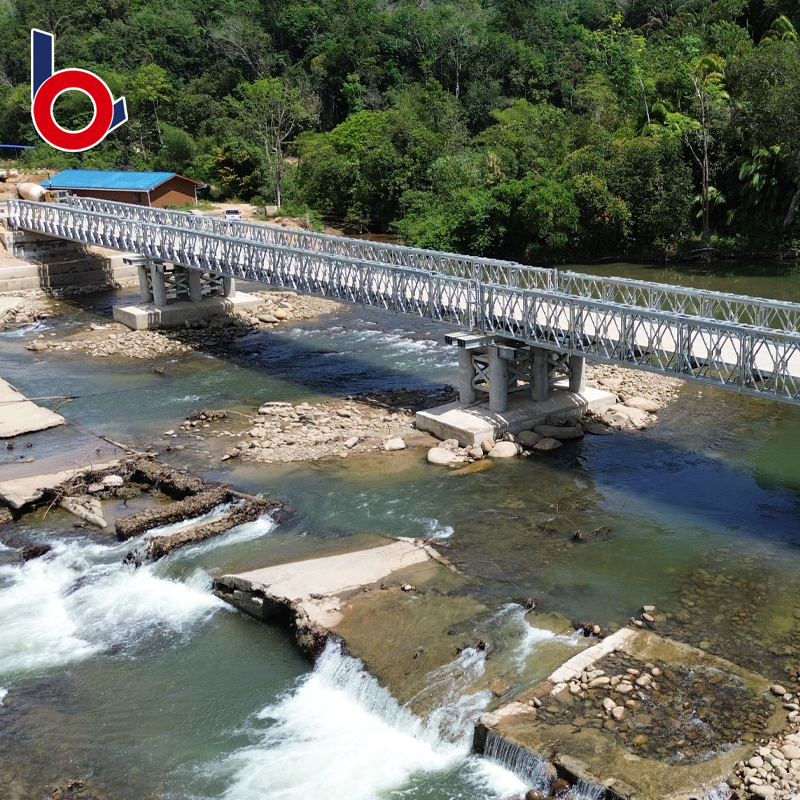

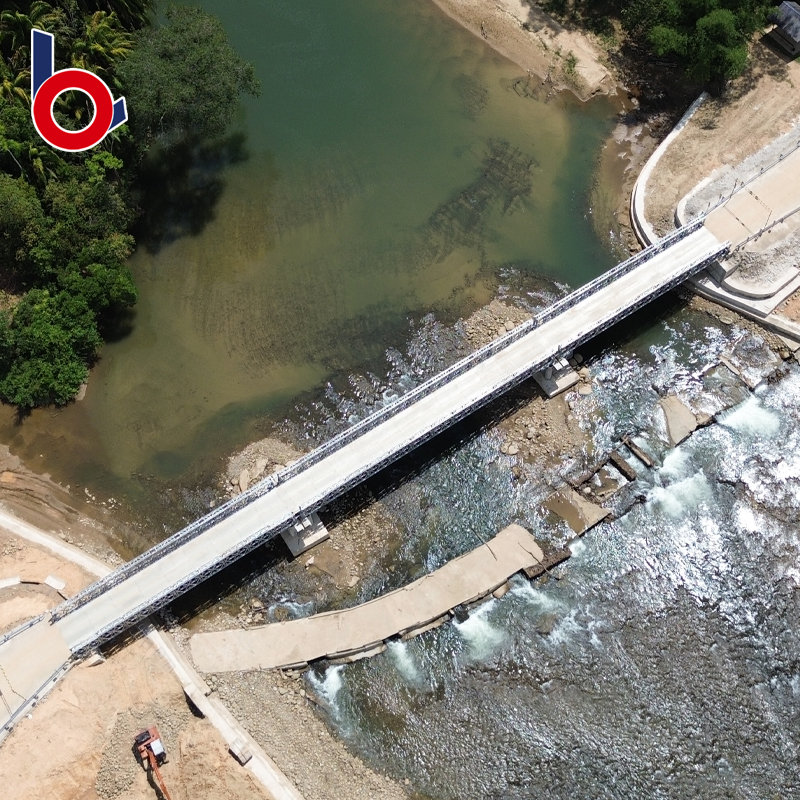

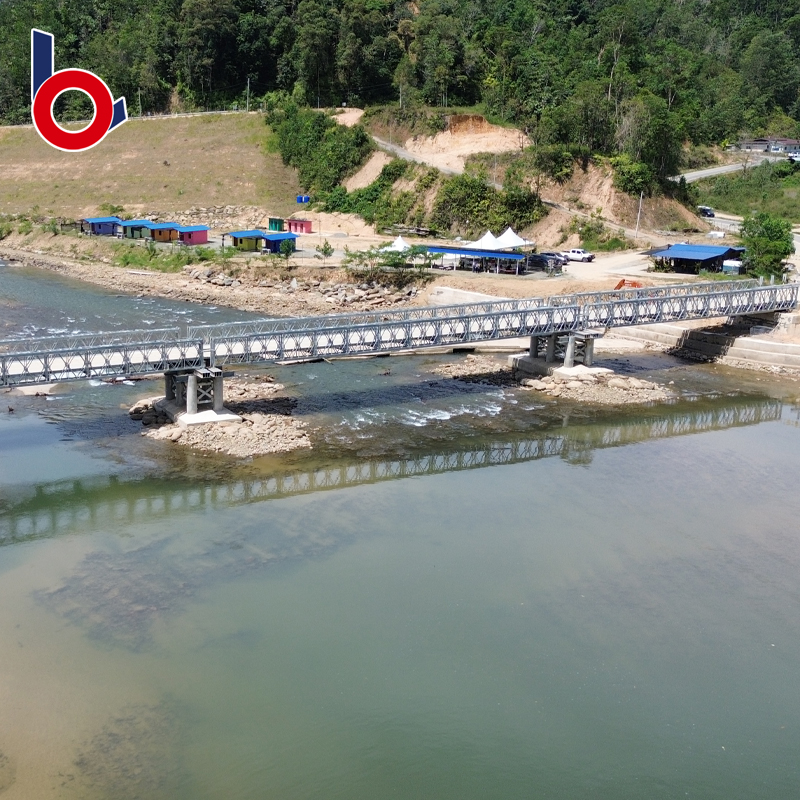

Matagumpay naming naihatid at naitayo ang isang proyekto ng CB200 Bailey Bridge sa Malaysia. Ang proyektong ito ay perpektong nagpapakita ng pambihirang kakayahang umangkop, modularity, at mabilis na mga kakayahan sa pagpupulong ng aming mga steel bridge system sa ilalim ng mga dynamic na kondisyon ng site.

Malaysia

Malaysia

Malaysia

Malaysia

Disenyo kumpara sa Aktwal na Pagpapatupad:

   Orihinal na Disenyo: Dalawang independiyenteng 39.624m single-span na tulay na gumagamit ng Triple-Row Single-Layer Reinforced (TSR) configuration.

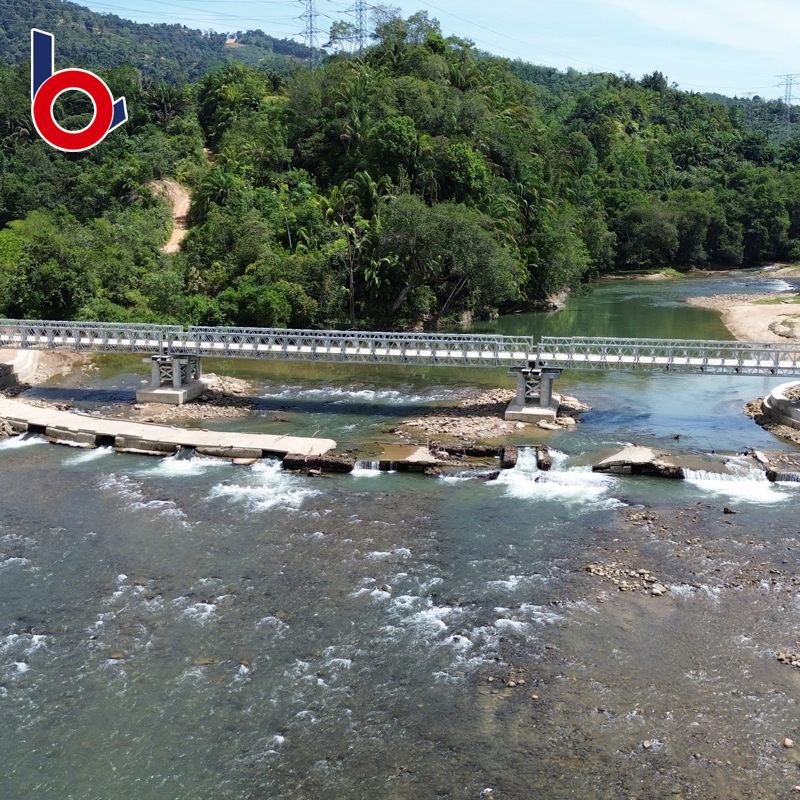

   Na-optimize na On-Site Solution: Upang mas mahusay na matugunan ang aktwal na topographical na mga hadlang sa panahon ng pag-install, ang istraktura ay mabilis na inangkop sa isang tuluy-tuloy na tatlong-span na tulay. Ang huling layout ay binubuo ng 27.432m span (9 bays) + 36.576m span (12 bays) + 27.432m span (9 bays), na gumagamit ng Double-Row Single-Layer Reinforced (DSR) configuration.

Mga Pangunahing Highlight:

   High Versatility: Ang tuluy-tuloy na paglipat mula sa orihinal na TSR single-span na disenyo sa isang multi-span na layout ng DSR ay nagha-highlight sa structural flexibility ng CB200 Bailey Bridge, na nagbibigay-daan para sa mabilis na on-site na mga pagbabago sa disenyo.

   Maximum Durability: Ang buong istraktura ng tulay ay sumailalim sa hot-dip galvanization, na nagbibigay ng mahusay na anti-corrosion na pagganap at tinitiyak ang isang matagal na buhay ng serbisyo, kahit na sa malupit na tropikal na klima.

   Mahusay na Pagtayo: Binuo at inilunsad ng mga sinanay at bihasang tauhan, ang pag-install ay napakahusay. Ang tulay ay ganap na ngayong gumagana at maayos na nagbubukas sa trapiko.
