Project Showcase:

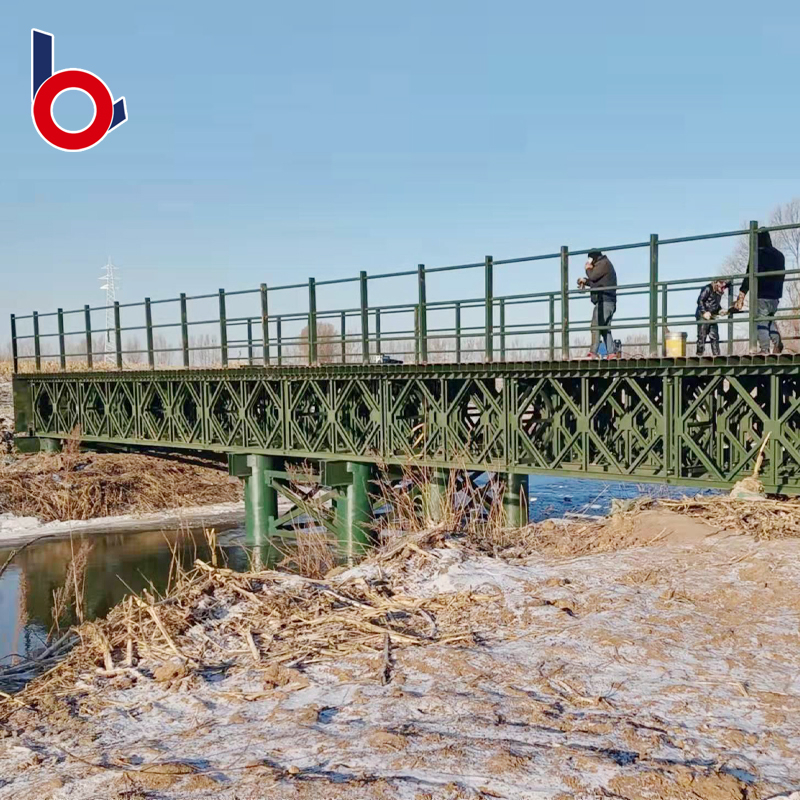

Isang 120-toneladang tulay na pag-access ng tulay para sa isang proyekto ng sakahan ng hangin

Liaoning sa tulay

Liaoning sa tulay

Liaoning sa tulay

Mga Vitals ng Proyekto:

Application: kritikal na tulay ng pag -access para sa mabibigat na mga bahagi ng turbine ng hangin

Lokasyon: Ping'anpu Wind Farm, Tieling City, Liaoning Province, China

Haba ng span: 24 metro (79 talampakan)

Pag-configure: uri ng deck, 8-row, single-layer

Application: matinding mabibigat na pag-load, semi-permanenteng tulay ng konstruksyon

Isang inhinyero na solusyon para sa nababagong sektor ng enerhiya:

Ang proyektong ito ay nagbigay ng isang mahalagang link sa transportasyon para sa pagtatayo ng isang pangunahing sakahan ng hangin sa lalawigan ng Liaoning. Ang pangunahing hamon ay ang paglikha ng isang ruta ng pag -access na may kakayahang suportahan ang napakalawak na bigat ng mga sangkap ng turbine ng hangin - tulad ng mga nacelles, mga seksyon ng tower, at blades - na higit na lumampas sa kapasidad ng karaniwang pansamantalang mga tulay.

Mga Teknikal na Highlight at isang Custom-Engineered Design:

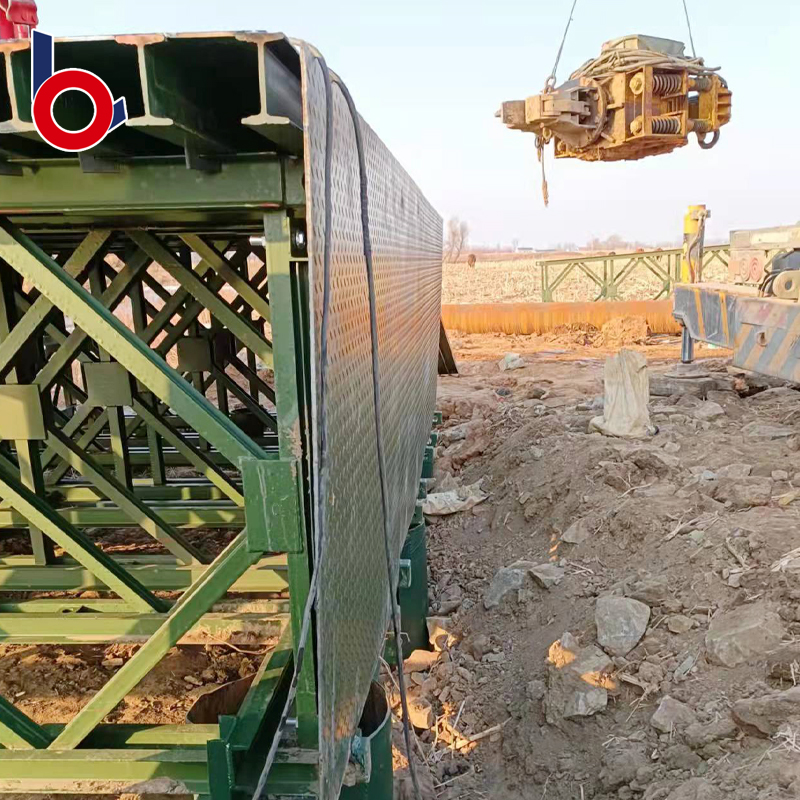

Extreme 120-ton na kapasidad ng pag-load: Upang mahawakan ang napakalaking 120-toneladang bigat ng mga dalubhasang sasakyan sa transportasyon, isang pasadyang deck-type, 8-row, single-layer na pagsasaayos ay inhinyero。 Sa matatag na disenyo na ito, walong kahanay na linya ng uri ng 321 trusses ay naka-array na side-by-side nang direkta sa ilalim ng daanan ng daan, na lumilikha ng isang mataas na density na pundasyon para sa 24-metro na span.

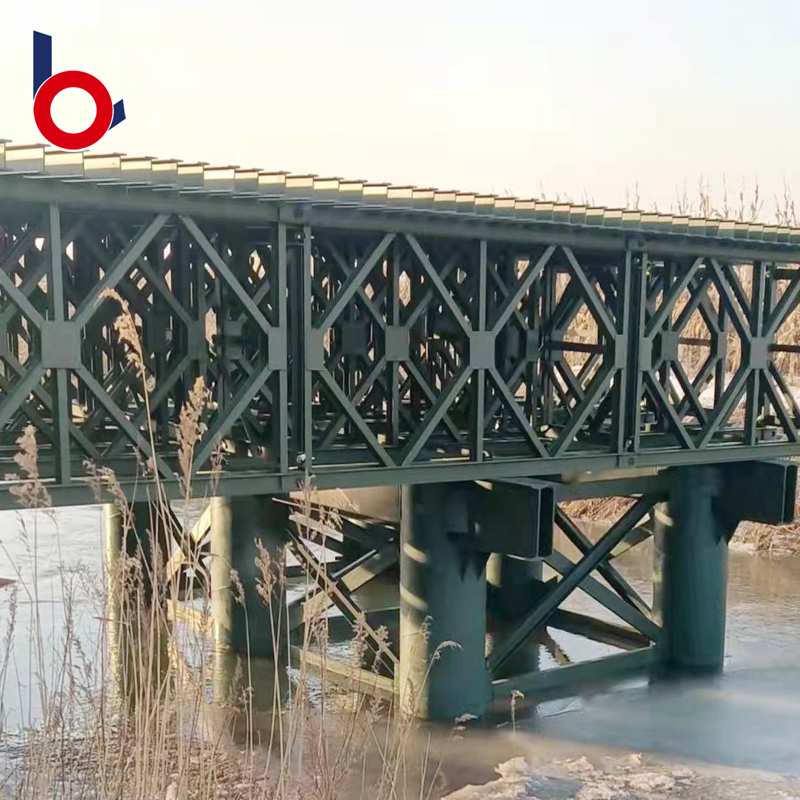

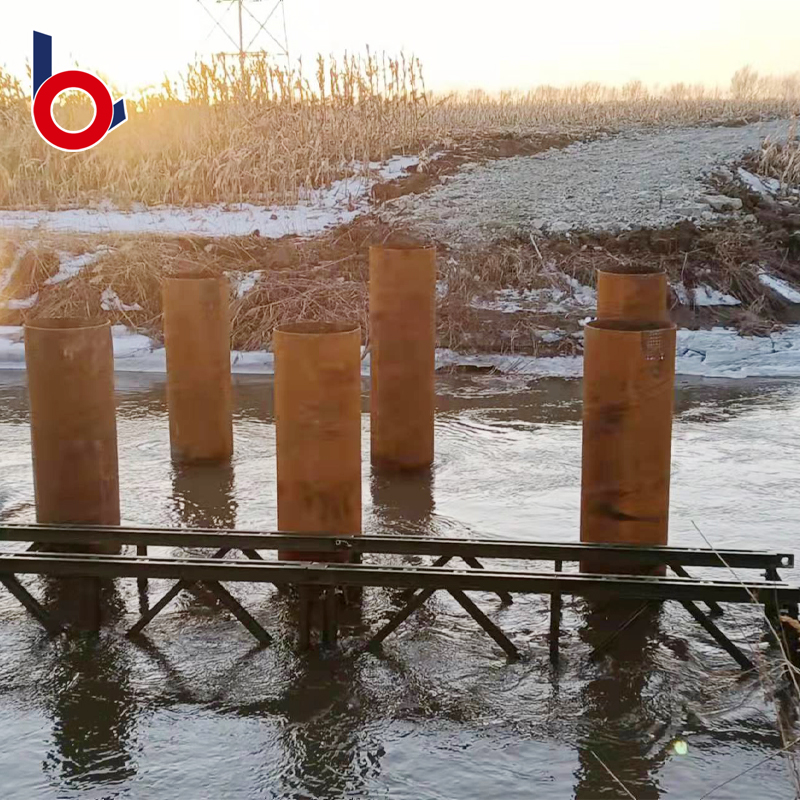

Mga pundasyon ng pile pile pile para sa malambot na lupa: Ang superstructure ay suportado ng isang substructure na 630mm diameter spiral steel pipe pier。 Ang uri ng pundasyong ito ay mainam para sa mabilis na pag -install sa malambot na mga kondisyon ng lupa na karaniwang matatagpuan sa mga site ng sakahan ng hangin, na nagbibigay ng isang malalim at matatag na paa para sa mabibigat na naglo -load sa itaas.

Malawak na Carriageway at Heavy-Duty Deck: Ang tulay ay nagtatampok ng isang 6-metro na malawak na karsada upang mapaunlakan ang labis na mga sasakyan sa transportasyon。 Ang ibabaw ay binubuo ng mga dalubhasang mabibigat na panel ng deck na may disenyo na walang pagpapanatili, na binuo upang mapaglabanan ang matindi, paulit-ulit na stress ng trapiko sa konstruksyon.

Isang benchmark para sa nababagong imprastraktura ng enerhiya:

Ang proyekto ng Liaoning Wind Farm Bridge ay nagtatampok ng kritikal na papel na maaaring i -play ng aming mga modular system sa nababagong sektor ng enerhiya. Ipinapakita nito ang aming kakayahang mabilis na maihatid ang pasadyang, ultra-high-lakas na mga solusyon sa pag-access na malulutas ang natatanging mga hamon ng logistik ng konstruksyon ng hangin at solar farm, na ginagawang isang mapagkakatiwalaang kasosyo sa pagbuo ng berdeng enerhiya.
